电路暂态过程

本文仅提取了课程的部分内容,原视频课程如下:姜三勇《电工学》暂态过程

电路暂态过程——产生的原因

1、内部原因:电路内部含有储能元件(如:电容、电感),其中存储的能量不能发生改变。

就是说没有储能元件的电路是没有暂态过程的(如:纯电阻电路)

2、外部原因:电路工作过程中发生换路(电路的接通、断开、短路、元件参数或电源参数发生变化)

就是说即便有了储能元件,外部不发生换路,也是没有暂态过程的,此时电路是稳态

电路暂态过程——研究的目的

1、利用:研究暂态过程的变化规律,产生所需要的信号(如:三角波、方波)
2、预防:避免暂态过程中可能出现的过高电压、过大电流,对电器设备和人身产生损害和伤害。

电路暂态过程——研究的内容

1、总体任务:求解描述暂态电路激励响应间关系的微分方程,并指出推导过程的物理意义。
2、具体任务:
1)、暂态过程何时开始——初始值f(0+)
2)、暂态过程何时结束——稳态值f(∞)
3)、暂态过程进行的快慢——时间常数t
4)、变化规律的描述——微分方程的解或曲线

内容研究方法——换路定律

根据能量守恒定律,电路中储能元件电容C和电感L中储存的电场能Wc和磁场能Wl在换路前(t=0-)后(t=0+)瞬间不发生变化。即
C : W C = 1 2 C u C 2 ( 0 − ) = 1 2 C u C 2 ( 0 + ) L : W L = 1 2 C i L 2 ( 0 − ) = 1 2 C i L 2 ( 0 + ) \begin{align} & C:\begin{matrix} {} \\ \end{matrix}{{W}_{C}}=\frac{1}{2}Cu_{C}^{2}(0-)=\frac{1}{2}Cu_{C}^{2}(0+) \\ & L:\begin{matrix} {} \\ \end{matrix}{{W}_{L}}=\frac{1}{2}Ci_{L}^{2}(0-)=\frac{1}{2}Ci_{L}^{2}(0+) \\ \end{align} C:WC=21CuC2(0)=21CuC2(0+)L:WL=21CiL2(0)=21CiL2(0+)
由此可得:
C : u C ( 0 − ) = u C ( 0 + ) L : i L ( 0 − ) = i L ( 0 + ) \begin{align} & C:\begin{matrix} {} \\ \end{matrix}{{u}_{C}}(0-)={{u}_{C}}(0+) \\ & L:\begin{matrix} {} \\ \end{matrix}{{i}_{L}}(0-)={{i}_{L}}(0+) \\ \end{align} C:uC(0)=uC(0+)L:iL(0)=iL(0+)

也就是说,电容的电压和电感电流不能跳变,而电容电流和电感电压没有约束

当电容C和电感L为常数时,由电容电荷公式、电感磁链公式,可以推断得到电容电荷和电感磁通链不能突变(即电荷守恒、磁通守恒)
q C = C u C ψ C = L i C \begin{align} & {{q}_{C}}=C{{u}_{C}} \\ & {{\psi }_{C}}=L{{i}_{C}} \\ \end{align} qC=CuCψC=LiC

也就是说,当电容、电感为常数时,换路前后的电荷、磁通不会突变

初始值f(0+)、稳态值f(∞)的确定

初始值f(0+)的确定:
a、由换路前电路求出Uc(0-)、Ic(0-)
b、由换路定律求出Uc(0+)、Ic(0+)
c、由换路后的电路,根据KCL、KVL和元件约束,求出其他电压和电流的初始值

注意:C中电流、L上电压、R中电压和电流可以突变

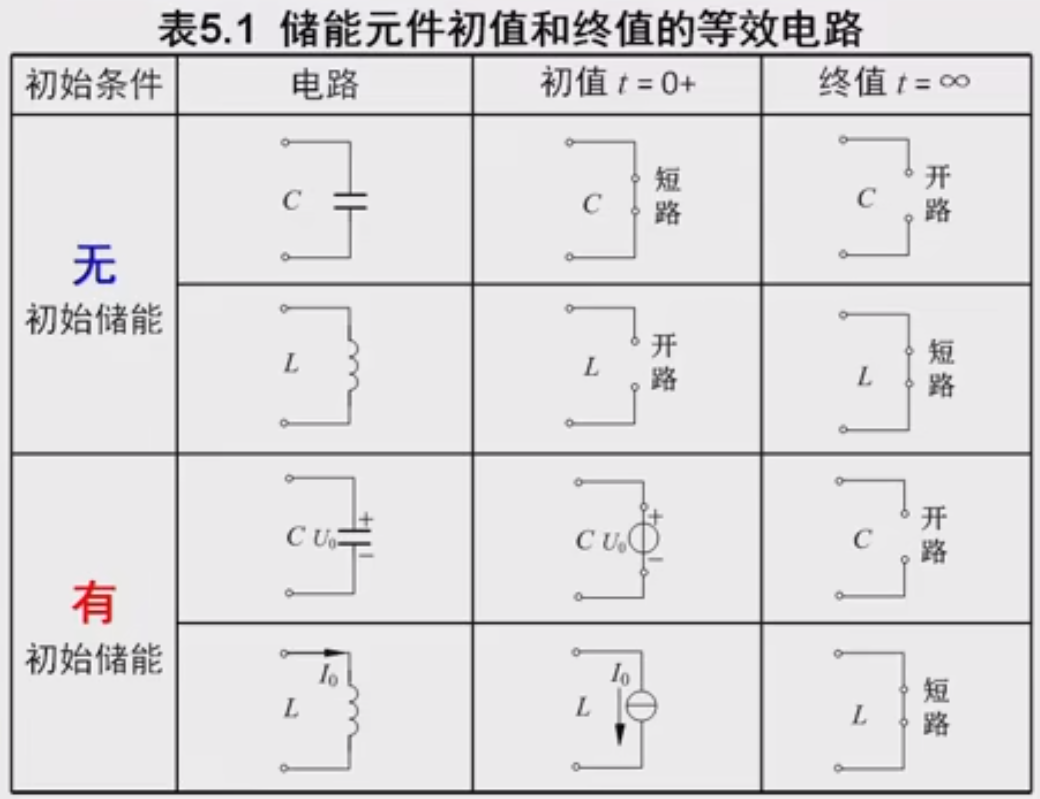

稳态值f(∞)的确定:
a、由换路后t=∞时的电路,可知C相当于开路,L相当于短路,即Ic(∞)=0和Ul(∞)=0
b、由换路后t=∞时的电路,根据KCL、KVL和元件约束,求出其他电压和电流的稳态值
在这里插入图片描述
