【特征描述】ORB详解（附python实例代码）

特征描述 ORB

ORB 算法创建的特征向量只包含 1 和 0，称为二元特征向量。1 和 0 的顺序会根据特定关键点和其周围的像素区域而变化。该向量表示关键点周围的强度模式，因此多个特征向量可以用来识别更大的区域，甚至图像中的特定对象。
ORB 的特点是速度超快，而且在一定程度上不受噪点和图像变换的影响，例如旋转和缩放变换等。

ORB特征描述

ORB特征基于FAST角点的特征点检测与BRIEF特征描述技术。

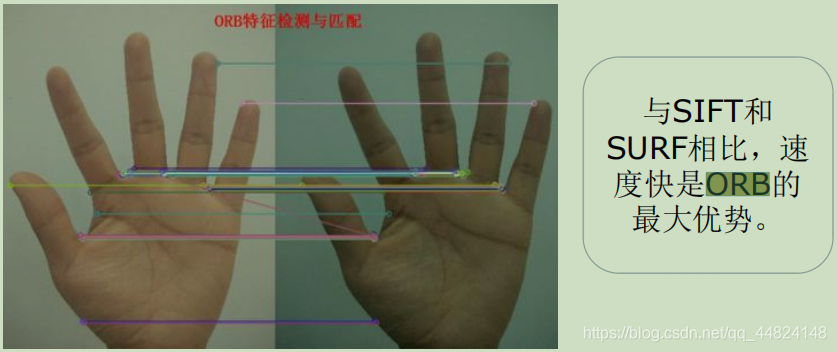

与SIFT和SURF相比，速度快是ORB的最大优势。

ORB的基本思路

它是对FAST角点与BRIEF特征描述子的一种结合与改进。

FAST角点检测的缺点

• 缺乏尺度不变性的;
• 可以通过构建高斯金字塔，然后在每一层金字塔图像上检测角点，来实现尺度不变性;

BRIEF的缺点

• 缺乏旋转不变性的;
• 需要给BRIEF加上旋转不变性。

BRIEF

BRIEF需要先平滑图像，然后在特征点周围选择一个Patch，在这个Patch内通过一种选定的方法来挑选出来n_d个点对。

比较点对中两点像素的大小，进行如下赋值

所有 n_d 个点对，都进行比较之间，我们就生成了一个 n_d 长的二进制串。

ORB对BRIEF的改进

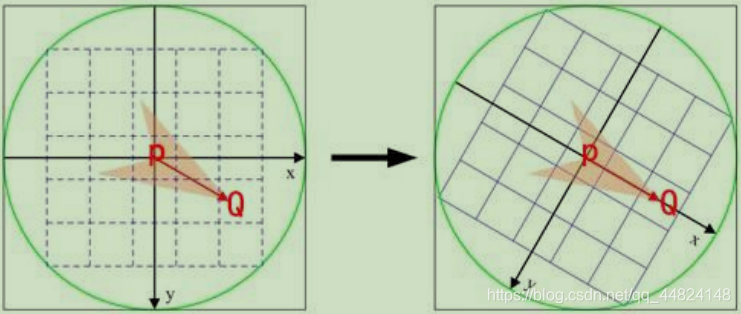

ORB在计算BRIEF描述子时建立的坐标系是以关键点为圆心，以关键点和取点区域的形心（圆形）的连线为X轴建立坐标系。

计算形心时，圆形区域上每个点的"质量”是其对应的像素值。

完整代码如下

import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt
img1 = cv.imread('H:/pictures/box.png',0)          # queryImage
img2 = cv.imread('H:/pictures/box_in_scene.png',0) # trainImage
# Initiate ORB detector
orb = cv.ORB_create()
# find the keypoints and descriptors with ORB
kp1, des1 = orb.detectAndCompute(img1,None)
kp2, des2 = orb.detectAndCompute(img2,None)

# create BFMatcher object
bf = cv.BFMatcher(cv.NORM_HAMMING, crossCheck=True)
# Match descriptors.
matches = bf.match(des1,des2)
# Sort them in the order of their distance.
matches = sorted(matches, key = lambda x:x.distance)

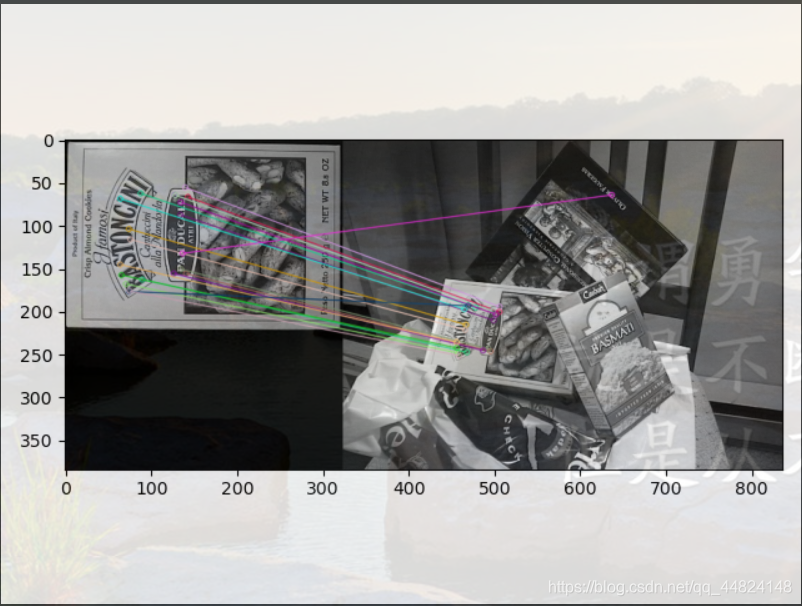

# Draw first 10 matches.
img3 = cv.drawMatches(img1,kp1,img2,kp2,matches[:20],None, flags=2)
plt.imshow(img3),plt.show()
