基于51单片机的LCD1602显示的proteus仿真（附源码）

最新推荐文章于 2025-03-02 21:11:06 发布
最新推荐文章于 2025-03-02 21:11:06 发布
阅读量1w 收藏 98
点赞数 47
分类专栏： 51仿真 # Proteus 文章标签： 51单片机 proteus 单片机 学习 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_44836335/article/details/138397803
版权

文章目录

一、LCD1602模块简介

1.1 特点

LCD1602是一种工业字符型液晶，能够同时显示16X02即32个字符。（16列2行）

LCD1602分为带背光和不带背光两种，其控制器大部分为HD44780。带背光的比不带背光的厚，是否带背光在实际应用中并无差别，不同厂家提供的1602模块可能不同的字符颜色或者背光，但是基本上是一致的。

下面是5V的1602模块的规格：

显示容量16x2个字符
芯片工作电压4.5-5.5V
工作电流2.0mA（5.0V）
模块最佳工作电压5.0V
字符尺寸2.95x4.35（WXH）mm

好像也有3.3V的版本，这里就不介绍了。

1.2 结构及其引脚示意图

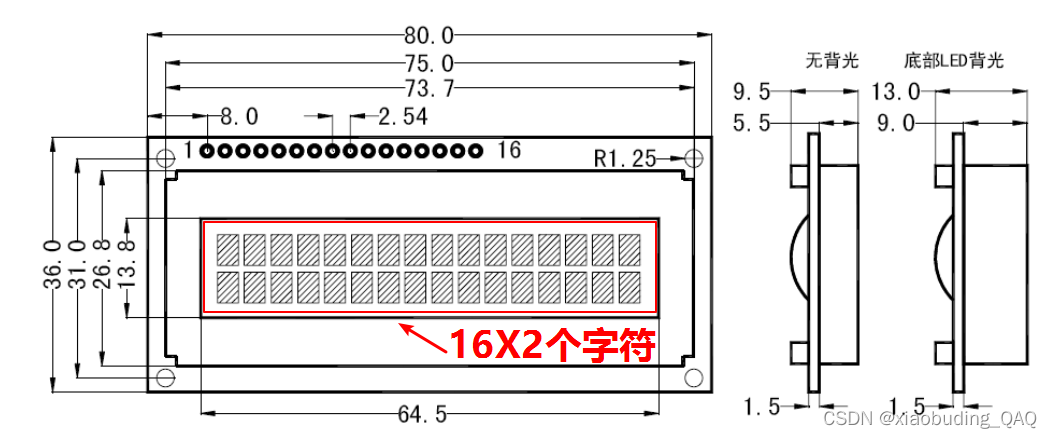

下面是一般的1602 模块的结构尺寸示意图。

在这里插入图片描述

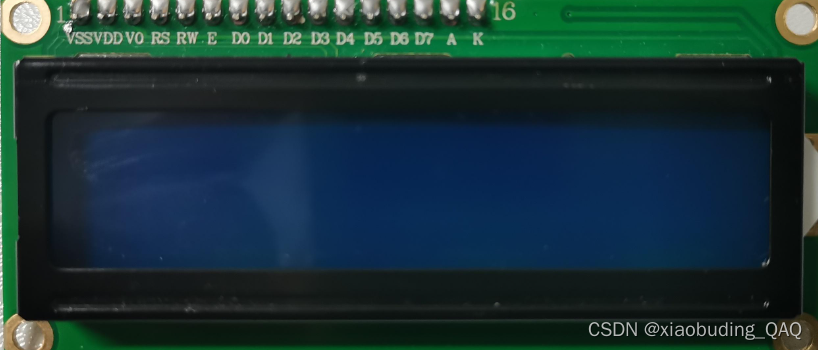

下面是一般的1602 模块的引脚示意图。

在这里插入图片描述

编号符号引脚说明编号符号引脚说明
1VSS电源地9D2数据
2VDD电源正极10D3数据
3VL液晶显示偏压11D4数据
4RS数据/命令选择12D5数据
5R/W读/写选择13D6数据
6E使能信号14D7数据
7D0数据15BLA背光源正极
8D1数据16BLK背光源负极
  1. 第1脚：VSS为电源地GND；
  2. 第2脚：VDD为电源正极5V；
  3. 第3脚： VL为液晶显示器对比度调整端,接正电源时对比度最弱,接地时对比度最高,对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度；
  4. 第4脚：RS为寄存器选择,高电平时选择数据寄存器,低电平时选择指令寄存器；
  5. 第5脚：R/W为读写信号线,高电平时进行读操作,低电平时进行写操作.当RS和R/W共同 为低电平时可以写入指令或者显示地址,当RS为低电平R/W为高电平时可以读忙信号,当 RS为高电平R/W为低电平时可以写入数据；
  6. 第6脚： E端为使能端,当E端由高电平跳变成低电平时,液晶模块执行命令；
  7. 第7-14脚：D0~D7为8位双向数据线；
  8. 第15脚：背光源正极；
  9. 第16脚：背光源负极。

1.3 基本操作时序

1602液晶的功能相对较简单，下面从基本操作简单介绍下

主要分为下面4种基本操作：

  1. 状态字读操作：输入 RS=低、RW=高、EP=高； 输出：DB0~DB7 读出为状态字；
  2. 数据读出操作：输入 RS=高、RW=高、EP=高；输出：DB0~DB7 读出为数据；
  3. 指令写入操作：输入 RS=低、RW=低、EP=上升沿； 输出：无；
  4. 数据写入操作：输入 RS=高、RW=低、EP=上升沿； 输出：无。

读操作的时序图如下：

在这里插入图片描述

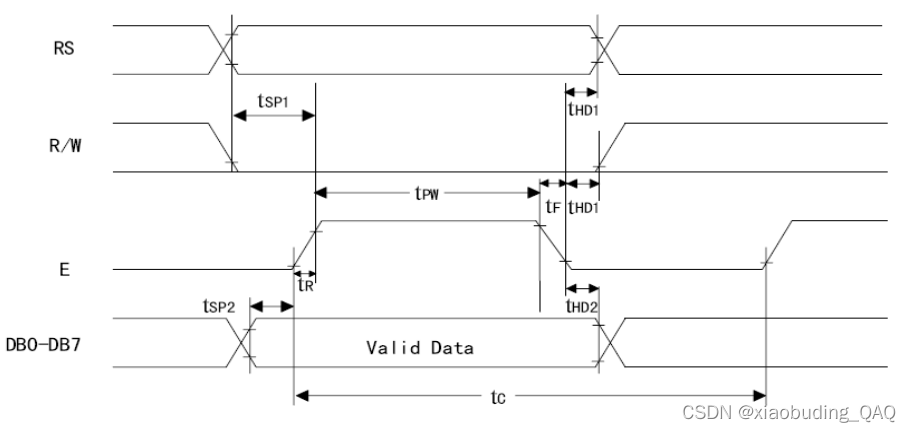

写操作的时序图如下：

在这里插入图片描述

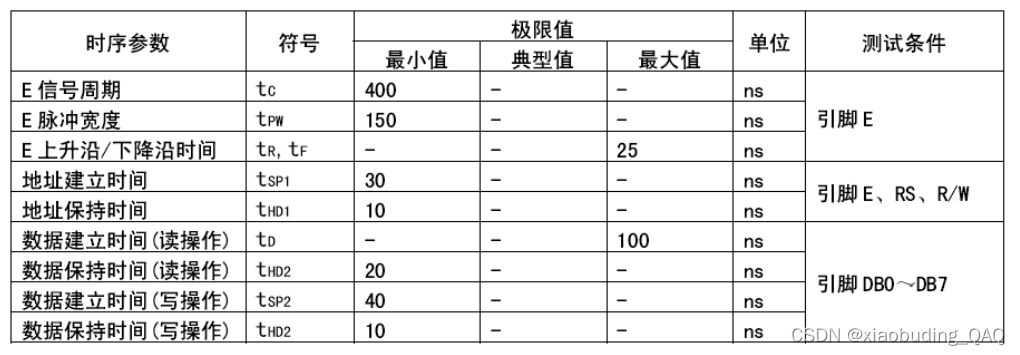

时序时间参数如下表：

在这里插入图片描述

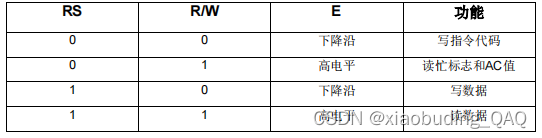

信号真值表：

在这里插入图片描述

1.4 指令集

LCD1602液晶模块内部的控制器共有11条控制指令，如下表所示：

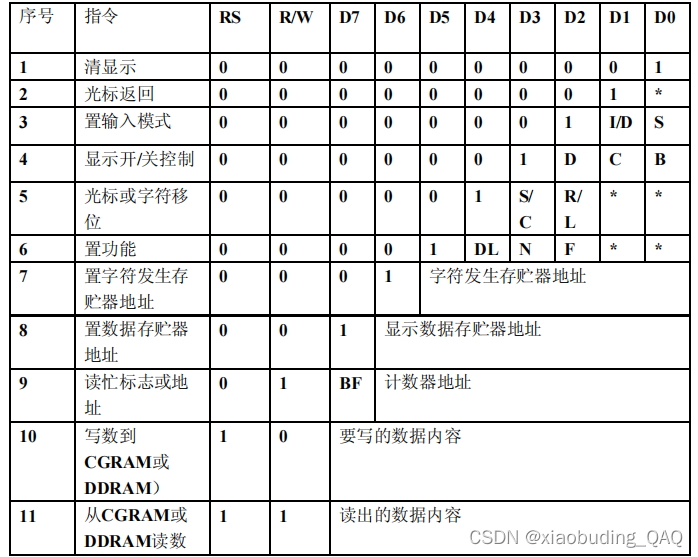

在这里插入图片描述

LCD1602液晶模块的读/写操作、显示屏和光标的操作都是通过指令编程来实现的（其中，1为高电平，0为低电平），分别介绍如下。
（1）指令1：清屏。指令码01H，光标复位到地址00H。
（2）指令2：光标复位。光标复位到地址00H。
（3）指令3：输入方式设置。其中，I/D表示光标的移动方向，高电平右移，低电平左移；S表示显示屏上所有文字是否左移或右移，高电平表示有效，低电平表示无效。
（4）指令4：显示开关控制。其中，D用于控制整体显示的开与关，高电平表示开显示，低电平表示关显示；C用于控制光标的开与关，高电平表示有光标，低电平表示无光标；B用于控制光标是否闪烁，高电平闪烁，低电平不闪烁。
（5）指令5：光标或字符移位控制。其中，S/C表示在高电平时移动显示的文字，低电平时移动光标。
（6）指令6：功能设置命令。其中，DL表示在高电平时为8位总线，低电平时为4位总线；N表示在低电平时为单行显示，高电平时双行显示；F表示在低电平时显示5×7的点阵字符，高电平时显示5×10的点阵字符。
（7）指令7：字符发生器RAM地址设置。
（8）指令8：DDRAM地址设置。
（9）指令9：读忙信号和光标地址。其中，BF为忙标志位，高电平表示忙，此时模块不能接收命令或数据，如果为低电平则表示不忙。
（10）指令10：写数据。
（11）指令11：读数据。

1.5 连接方式

LCD1602与单片机的连接有两种方式，一种是直接控制方式，另一种是所谓的间接控制方式。它们的区别只是所用的数据线的数量不同，其他都一样。

1.直接控制方式

LCD1602的8根数据线和3根控制线E，RS和R/W与单片机相连后即可正常工作。一般应用中只须往LCD1602中写入命令和数据，因此，可将LCD1602的R/W读/写选择控制端直接接地，这样可节省1根数据线。VO引脚是液晶对比度调试端，通常连接一个10kΩ的电位器即可实现对比度的调整；也可采用将一个适当大小的电阻从该引脚接地的方法进行调整，不过电阻的大小应通过调试决定。

2.间接控制方式

间接控制方式也称为四线制工作方式，是利用HD44780所具有的4位数据总线的功能，将电路接口简化的一种方式。为了减少接线数量，只采用引脚DB4~DB7与单片机进行通信，先传数据或命令的高4位，再传低4位。采用四线并口通信，可以减少对微控制器I/O的需求，当设计产品过程中单片机的I/O资源紧张时，可以考虑使用此方法。 [1]

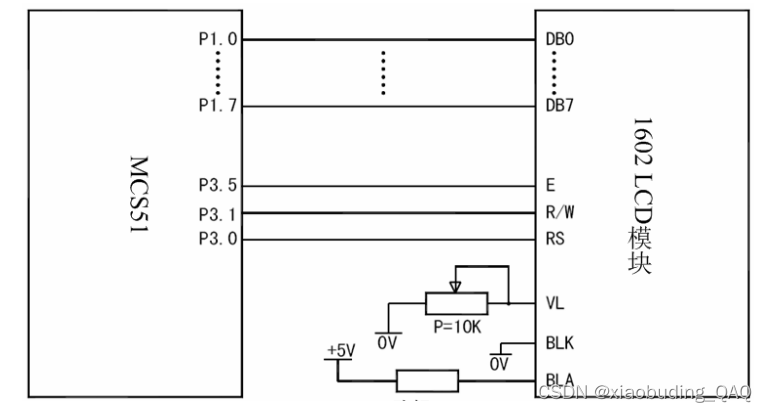

我采用的第一种方式，如下图所示：

在这里插入图片描述

二、LCD1602显示

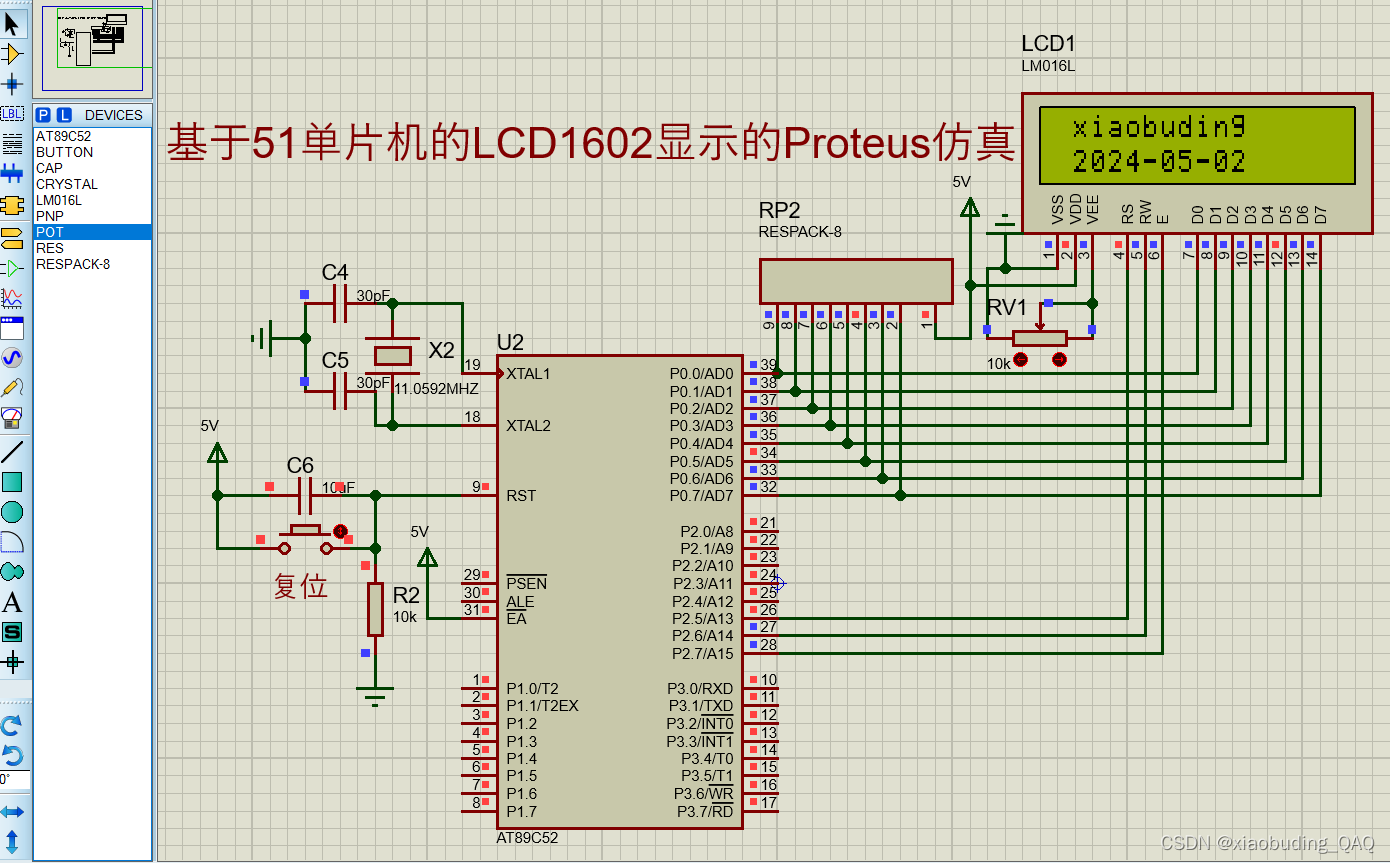

仿真图

在Proteus仿真中，直接搜Lcd1602是找不到的，要搜LM016L才是。

这里第3脚接的10k的电位器本意是想调节鬼影问题，但是仿真中好像不会有问题，所以也可以直接接地GND。

在这里插入图片描述

仿真程序

在这里插入图片描述

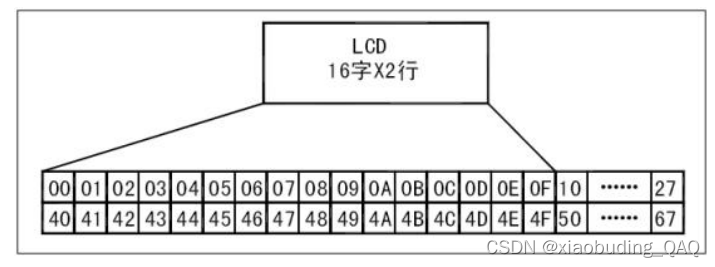

这里可能会有疑问，第一行的起始地址不是0x00，第二行的起始地址不是0x40吗

这里我们以第一行为例，在写入显示地址时要求最高位D7恒定为高电平1,所以实际写入的数据应该是0000 0000B（0x00H）+1000 0000B（0x80H）= 1000 0000B（0x80H），同理第二行的起始地址为1100 0000B（0xC0H）

main.c

/**************************************************************************************
*		              LCD1602液晶显示实验												  *
实现现象：下载程序后插上LCD1602液晶在开发板上，即可显示
注意事项：
***************************************************************************************/

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器
#include "lcd.h"

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

u8 Disp[]=" xiaobuding     ";
u8 Disp2[]=" 2024-05-02     ";
/*******************************************************************************
* 函 数 名         : main
* 函数功能		   : 主函数
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void main(void)
{
	u8 i,j;
	LcdInit();
	LcdWriteCom(0x80);  //设置数据指针起点
	for(i=0;i<16;i++)
	{
		LcdWriteData(Disp[i]);
	}
	LcdWriteCom(0xC0);  //设置数据指针起点
	for(j=0;j<16;j++)
	{
		LcdWriteData(Disp2[j]);
	}
	while(1);
}

lcd.c

这里的#ifndef LCD1602_4PINS就表示上面说明的连接方式是采用直接控制方式还是间接控制方式。

#include "lcd.h"

/*******************************************************************************
* 函 数 名         : Lcd1602_Delay1ms
* 函数功能		   : 延时函数，延时1ms
* 输    入         : c
* 输    出         : 无
* 说    名         : 该函数是在12MHZ晶振下，12分频单片机的延时。
*******************************************************************************/

void Lcd1602_Delay1ms(uint c)   //误差 0us
{
    uchar a,b;
	for (; c>0; c--)
	{
		 for (b=199;b>0;b--)
		 {
		  	for(a=1;a>0;a--);
		 }
	}

}

/*******************************************************************************
* 函 数 名         : LcdWriteCom
* 函数功能		   : 向LCD写入一个字节的命令
* 输    入         : com
* 输    出         : 无
*******************************************************************************/
#ifndef 	LCD1602_4PINS	 //当没有定义这个LCD1602_4PINS时
void LcdWriteCom(uchar com)	  //写入命令
{
	LCD1602_E = 0;     //使能
	LCD1602_RS = 0;	   //选择发送命令
	LCD1602_RW = 0;	   //选择写入

	LCD1602_DATAPINS = com;     //放入命令
	Lcd1602_Delay1ms(1);		//等待数据稳定

	LCD1602_E = 1;	          //写入时序
	Lcd1602_Delay1ms(5);	  //保持时间
	LCD1602_E = 0;
}
#else
void LcdWriteCom(uchar com)	  //写入命令
{
	LCD1602_E = 0;	 //使能清零
	LCD1602_RS = 0;	 //选择写入命令
	LCD1602_RW = 0;	 //选择写入

	LCD1602_DATAPINS = com;	//由于4位的接线是接到P0口的高四位，所以传送高四位不用改
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	 //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;

	LCD1602_DATAPINS = com << 4; //发送低四位
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	 //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名         : LcdWriteData
* 函数功能		   : 向LCD写入一个字节的数据
* 输    入         : dat
* 输    出         : 无
*******************************************************************************/
#ifndef 	LCD1602_4PINS
void LcdWriteData(uchar dat)			//写入数据
{
	LCD1602_E = 0;	//使能清零
	LCD1602_RS = 1;	//选择输入数据
	LCD1602_RW = 0;	//选择写入

	LCD1602_DATAPINS = dat; //写入数据
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;   //写入时序
	Lcd1602_Delay1ms(5);   //保持时间
	LCD1602_E = 0;
}
#else
void LcdWriteData(uchar dat)			//写入数据
{
	LCD1602_E = 0;	  //使能清零
	LCD1602_RS = 1;	  //选择写入数据
	LCD1602_RW = 0;	  //选择写入

	LCD1602_DATAPINS = dat;	//由于4位的接线是接到P0口的高四位，所以传送高四位不用改
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	  //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;

	LCD1602_DATAPINS = dat << 4; //写入低四位
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	  //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名       : LcdInit()
* 函数功能		 : 初始化LCD屏
* 输    入       : 无
* 输    出       : 无
*******************************************************************************/
#ifndef		LCD1602_4PINS
void LcdInit()						  //LCD初始化子程序
{
 	LcdWriteCom(0x38);  //开显示
	LcdWriteCom(0x0c);  //开显示不显示光标
	LcdWriteCom(0x06);  //写一个指针加1
	LcdWriteCom(0x01);  //清屏
	LcdWriteCom(0xC0);  //设置数据指针起点
}
#else
void LcdInit()						  //LCD初始化子程序
{
	LcdWriteCom(0x32);	 //将8位总线转为4位总线
	LcdWriteCom(0x28);	 //在四位线下的初始化
	LcdWriteCom(0x0c);  //开显示不显示光标
	LcdWriteCom(0x06);  //写一个指针加1
	LcdWriteCom(0x01);  //清屏
	LcdWriteCom(0x80);  //设置数据指针起点
}
#endif

lcd.h

#ifndef __LCD_H_
#define __LCD_H_
/**********************************
当使用的是4位数据传输的时候定义，
使用8位取消这个定义
**********************************/
//#define LCD1602_4PINS

/**********************************
包含头文件
**********************************/
#include<reg52.h>

//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

/**********************************
PIN口定义
**********************************/
#define LCD1602_DATAPINS P0
sbit LCD1602_E=P2^7;
sbit LCD1602_RW=P2^6;
sbit LCD1602_RS=P2^5;

/**********************************
函数声明
**********************************/
/*在51单片机12MHZ时钟下的延时函数*/
void Lcd1602_Delay1ms(uint c);   //误差 0us
/*LCD1602写入8位命令子函数*/
void LcdWriteCom(uchar com);
/*LCD1602写入8位数据子函数*/
void LcdWriteData(uchar dat)	;
/*LCD1602初始化子程序*/
void LcdInit();

#endif

三、总结

今天主要讲了基于51单片机的LCD1602显示的proteus仿真。

感谢你的观看！
