基于STM32的电阻炉炉温控制系统设计

xiaobuding_QAQ

于 2025-01-04 16:00:45 发布

阅读量1.3k

点赞数 28

分类专栏： # Proteus STM32 文章标签： stm32 嵌入式硬件单片机 proteus 智能家居学习

本文链接：https://blog.csdn.net/qq_44836335/article/details/144930568

版权

STM32 同时被 2 个专栏收录

43 篇文章

订阅专栏

Proteus

30 篇文章

订阅专栏

文章目录

一、电阻炉炉温控制系统
二、总结

一、电阻炉炉温控制系统

1.题目要求

部件要求：
主控：STM32F103C8T6
显示：LCD1602
按键：独立按键2
声光报警：蜂鸣器+led小灯
供电：DC002+自锁开关
继电器2(加热、制冷)
DS18B20温度传感器
蓝牙

主要功能需求：

1.实时检测电阻炉温度

2.温度高于阈值启动制冷，并且进行声光报警

3.温度低于阈值启动制热

4.可以通过蓝牙查看相关数据，并且可以设置阈值

2.思路

主控是STM32F103C8T6，我们的老朋友，我手上基本STM32项目都是选它作为主控

在这里插入图片描述

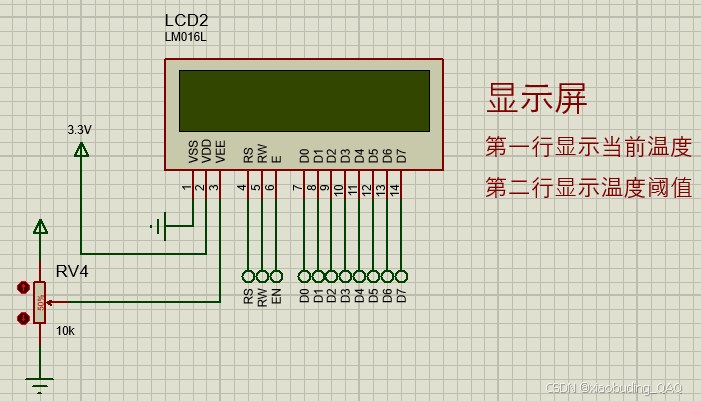

显示屏这次没有用OLED，而是选择字符型的LCD1602（对它不怎么熟悉的朋友可以去看下这一篇的介绍LCD1602显示）

在Proteus仿真中，直接搜Lcd1602是找不到的，要搜LM016L才是。

这里第3脚接的10k的电位器本意是想调节鬼影问题，但是仿真中好像不会有问题，所以也可以直接接地GND。

在这里插入图片描述

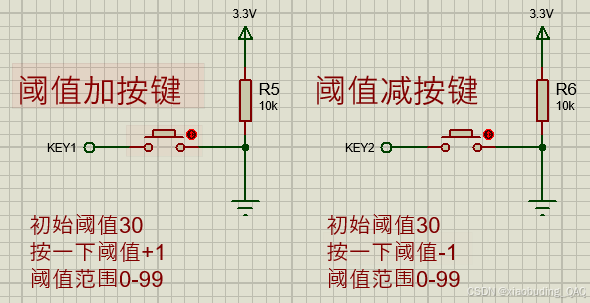

两个独立按键是用来设置温度阈值大小的

在这里插入图片描述

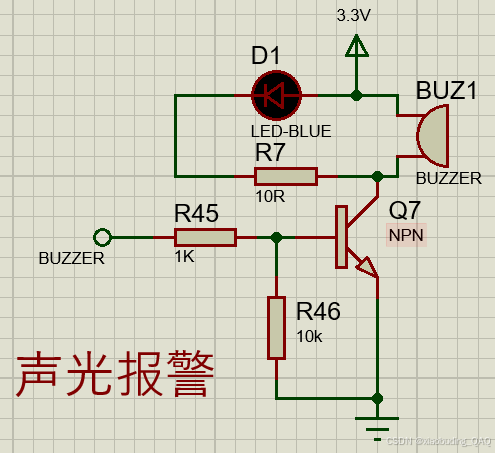

声光报警：蜂鸣器+led小灯

在这里插入图片描述

供电：DC002+自锁开关

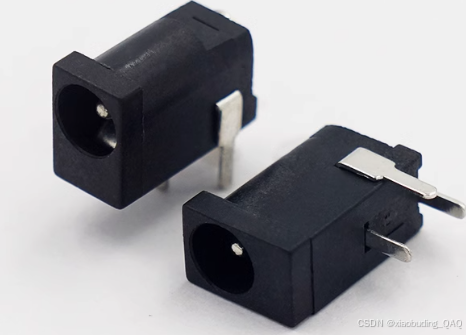

这里的DC002其实就是实物的DC母座，自锁开关就是第一次按时，开关接通并保持，即自锁，要等第二次按时，开关才会断开

在这里插入图片描述

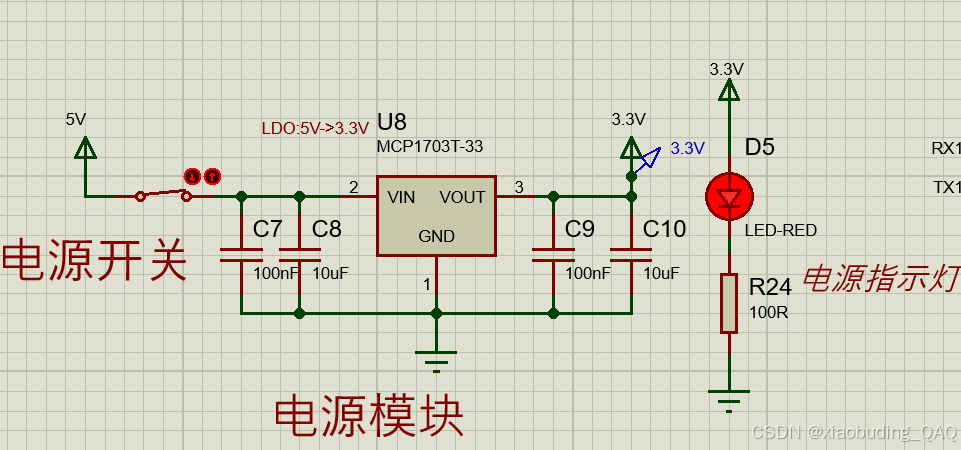

这里就简单用一个开关代替，假设5V电源进去，经过3.3V的LDO降压输出3.3V。

在这里插入图片描述

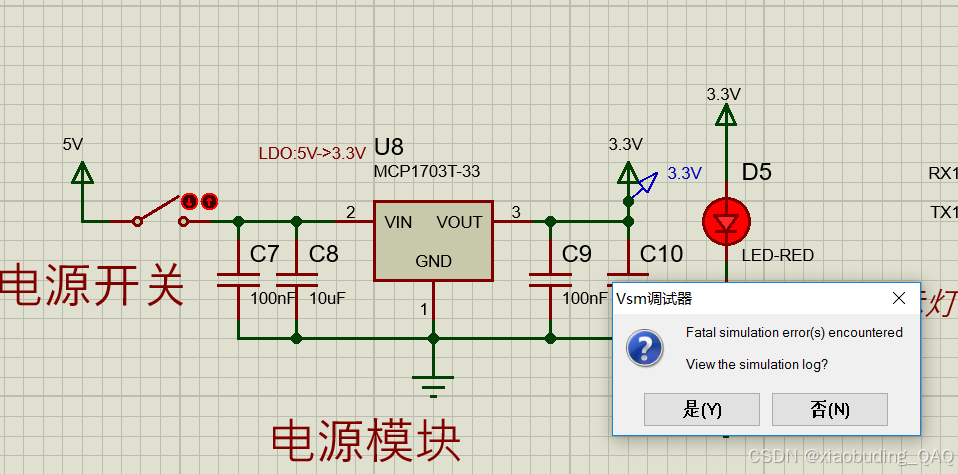

当开关断开后进行仿真会报错，用以模拟还未上电的情况。

在这里插入图片描述
继电器*2(加热、制冷)

用NPN三极管来驱动继电器吸合或断开，也可以采用PNP三极管来驱动，电路得稍微改动下，这里就不演示了。

用电机转动来表示风扇进行制冷，用红色的指示灯常亮来表示加热中。

在这里插入图片描述

DS18B20温度传感器

在这里插入图片描述

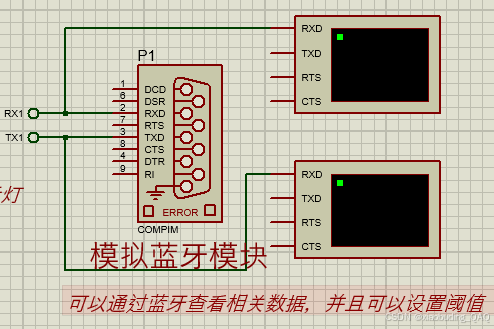

蓝牙（用虚拟终端和虚拟串口软件，串口调试工具进行模拟）

在这里插入图片描述

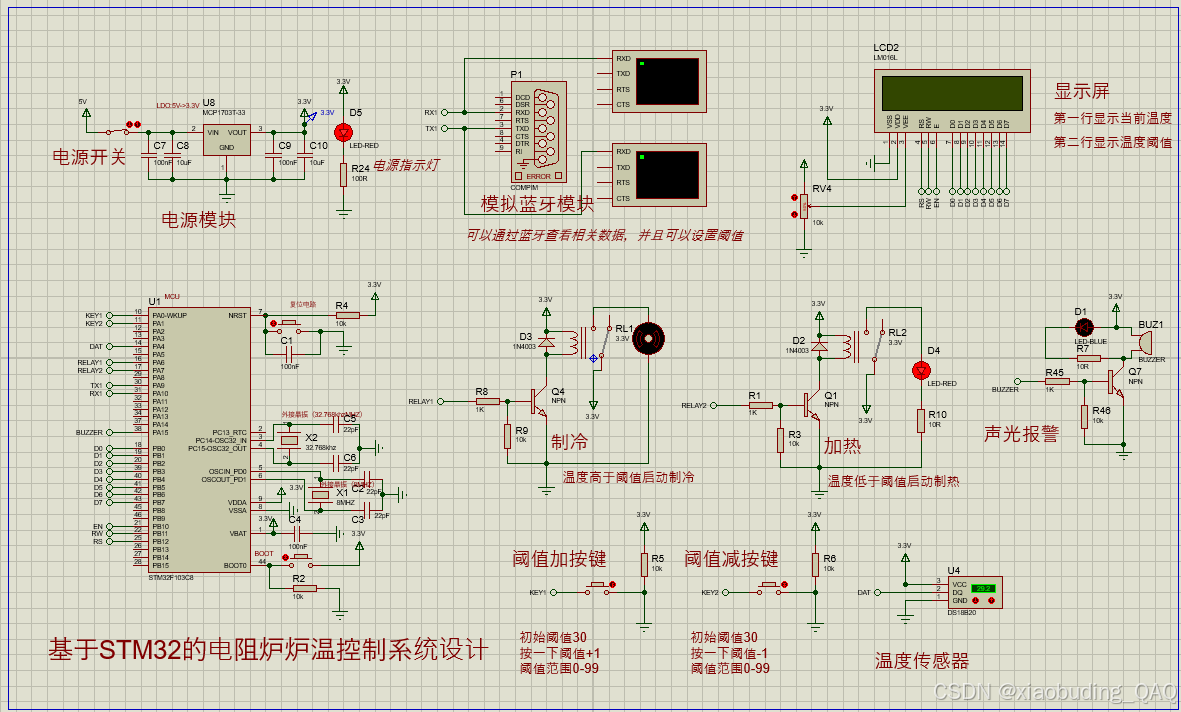

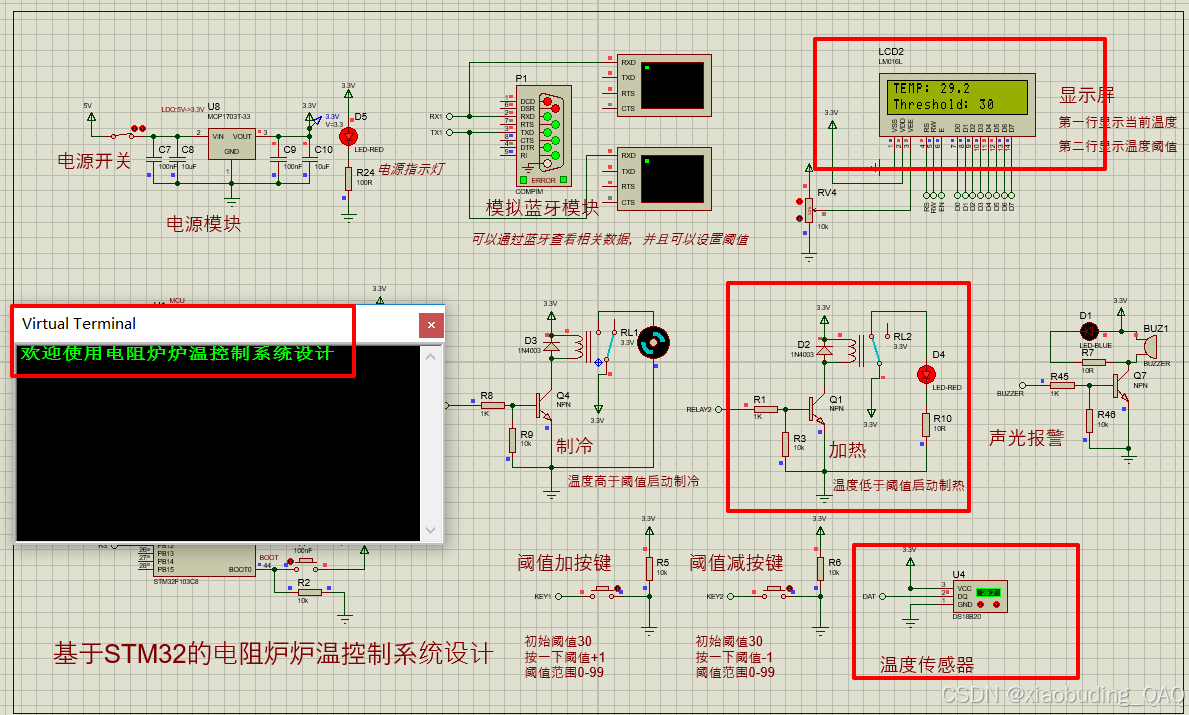

3.电路仿真

3.1 未仿真

在这里插入图片描述

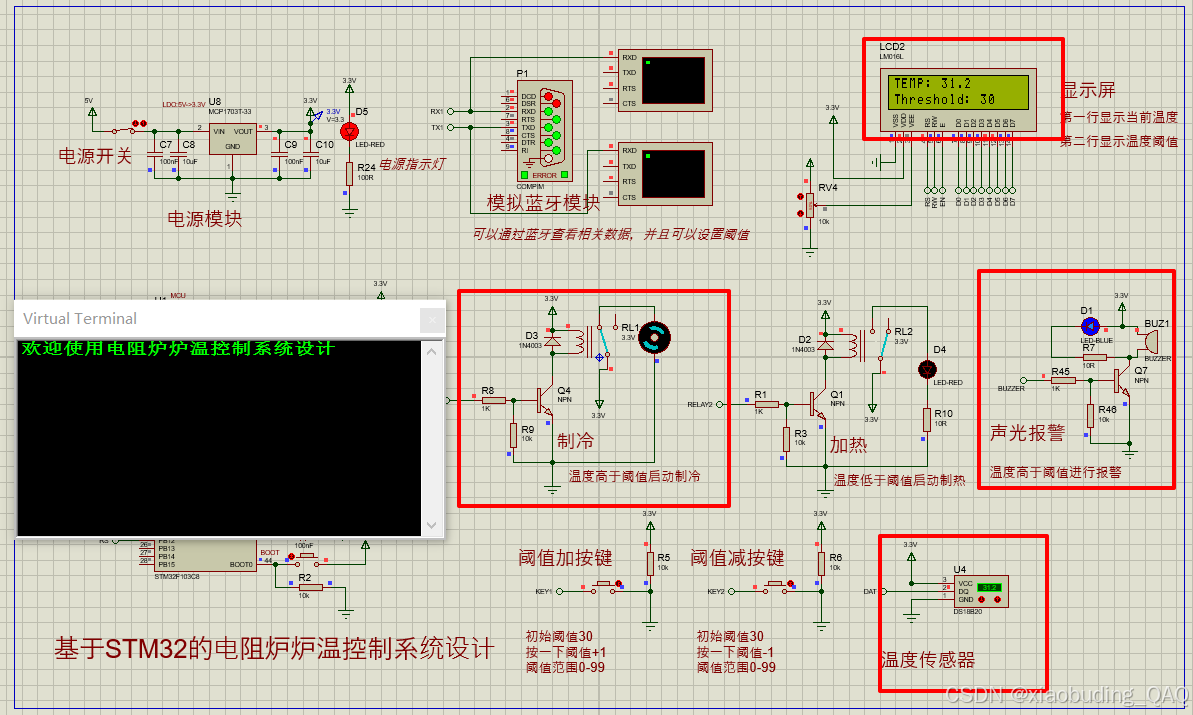

3.2 开始仿真，显示屏显示当前温度和阈值，温度低于阈值开始加热

在这里插入图片描述

3.3 温度高于阈值开始制冷

在这里插入图片描述

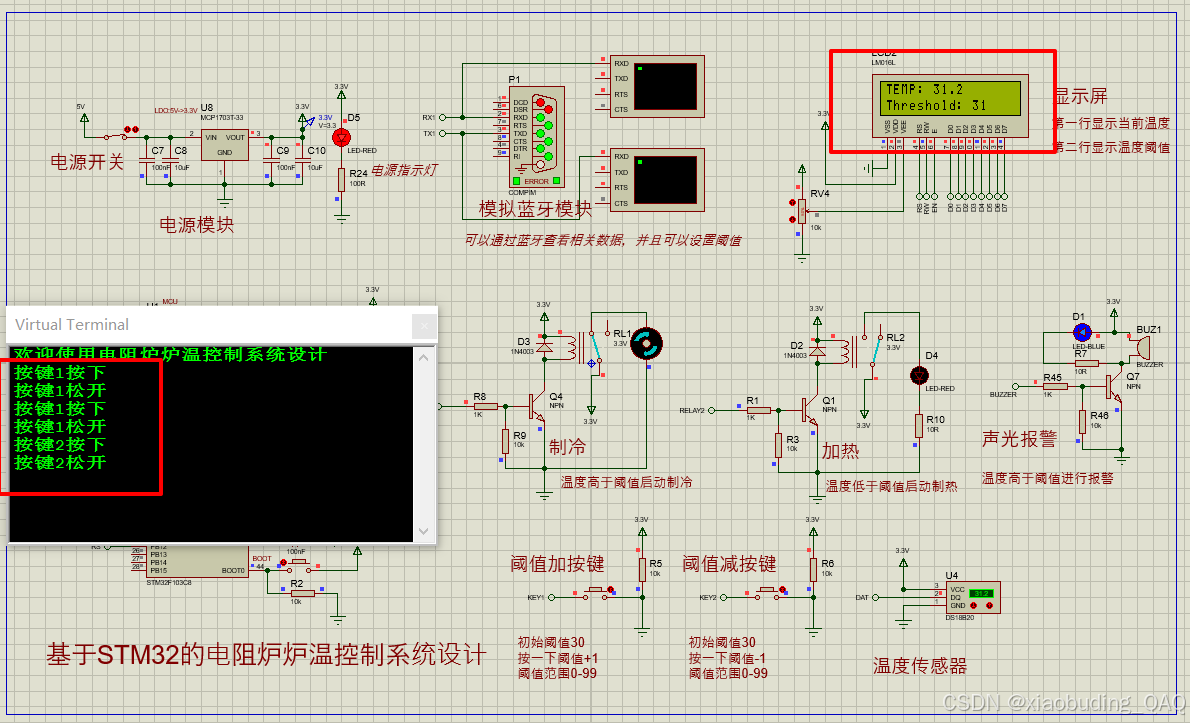

3.4 通过按键改变温度阈值

在这里插入图片描述

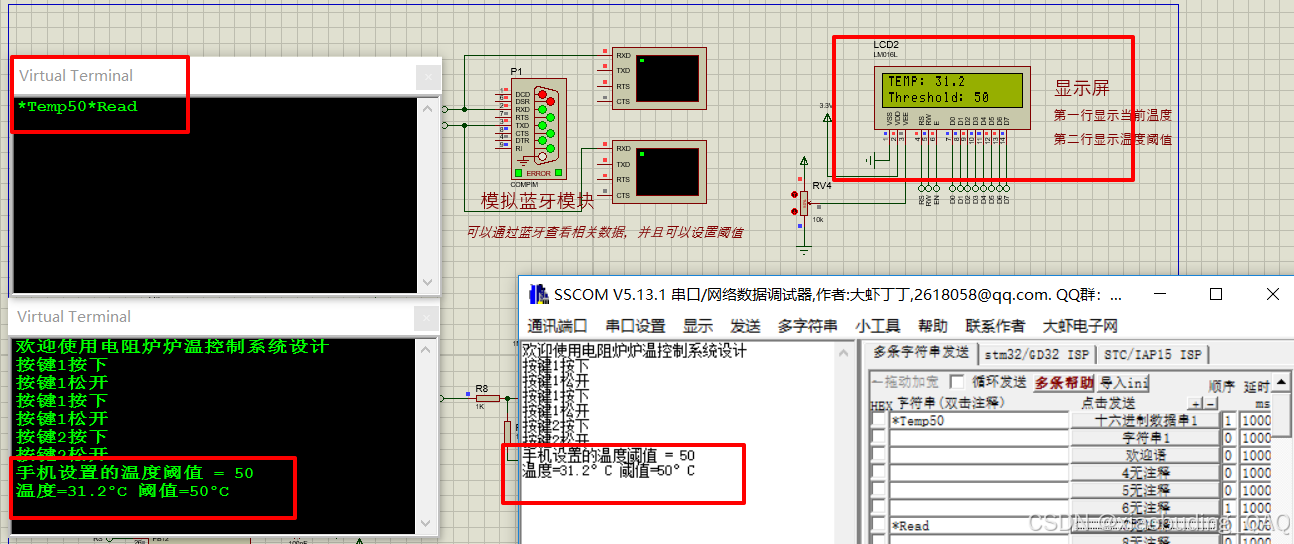

3.5 通过蓝牙查看相关数据，并且可以设置阈值

在这里插入图片描述

4.仿真程序

4.1 程序说明

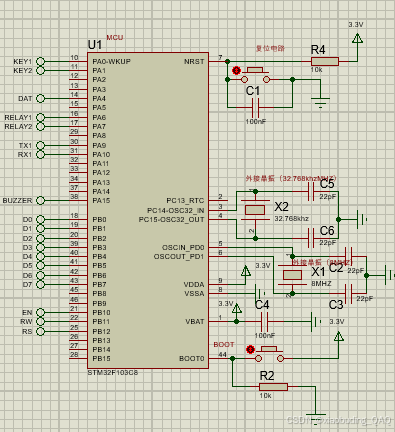

主控芯片：STM32F103C8
HSI：64MHZ
Systick： 1ms

按键：
KEY1（PA0）
KEY2（PA1）

DS18B20温度传感器：DAT（PA4）

制冷：RELAY1（PA6）
加热：RELAY2（PA7）

模拟蓝牙模块（Uart1）：9600（PA9：tx1，PA10：rx1）

声光报警：BUZZER（PA15）

LCD1602显示屏：
D0（PB0）
D1（PB1）
D2（PB2）
D3（PB3）
D4（PB4）
D5（PB5）
D6（PB6）
D7（PB7）

EN（PB10）
RW（PB11）
RS（PB12）

在这里插入图片描述

串口协议
举例如发送*Temp50，即设置温度阈值位50度
*TempXX 设置温度阈值 XX取值为0-99
*Read 读取当前的温度和温度阈值

4.2 主程序

/* Includes ------------------------------------------------------------------*/
#include "Drv_UserSystem.h"
#include "stdio.h"
#include "stdlib.h"
#include "string.h"
/**
  * @brief  main function.
  * @param  none
  * @retval none
  */
int main(void)
{
	UserSystemInit();//用户配置初始化
	while (1)
	{
			if(stSysTime.flg._10ms + TEN_MILLISECOND < Time_millis()) //10ms
			{
				stSysTime.flg._10ms = Time_millis();
                Key_Scan();//按键扫描
			}
			if(stSysTime.flg._100ms + BEST_MILLISECOND < Time_millis()) //100ms
			{
				stSysTime.flg._100ms = Time_millis();
                DS18B20_Collect_data();//DS18B20采集温湿度数据
				LCD1602_Handel();//LCD1602显示
                Forewarning_Handel();//预警函数
                Receive_data_Handel();//数据接收判断
				IWDG_ReloadCounter();//清开门狗
			}
  }
}

4.3 LCD1602显示程序

void LCD1602_ShowSting(uint8_t row, uint8_t col, uint8_t *s, uint8_t count)
{
    uint8_t i;
    row %= 2;
    col %= 40;
    LCD1602_WriteComm(0x80 + row * 0x40 + col);
    for (i = 0; s[i] != '\0' && count > 0 && col < 40; i++, col++, count--)
    {
        LCD1602_WriteData(s[i]);
    }
}

/*******************************************************************************
 * 函数名：LCD1602_Handel
 * 描述  ：LCD1602显示
 * 输入  ：void
 * 输出  ：void
 * 调用  ：100ms
 * 备注  ：
 *******************************************************************************/
void LCD1602_Handel(void)
{
    LCD1602_ShowSting (0, 0, "TEMP:" , 5);
	LCD1602_ShowSting(0, 6, (uint8_t *)str_buf1,2);
    LCD1602_ShowSting (0, 8, "." , 1);
	LCD1602_ShowSting(0, 9, (uint8_t *)str_buf2,1);

    LCD1602_ShowSting (1, 0, "Threshold:" , 10);
	LCD1602_ShowSting(1, 11, (uint8_t *)str_buf3,2);
}

4.4 串口接收指令程序

/*******************************************************************************
 * 函数名：Send_Cmd1
 * 描述  ：设置温度阈值
 * 输入  ：void
 * 输出  ：void
 * 调用  ：需要时调用
 * 备注  ：举例如发送*Temp50，即设置温度阈值位50度
 *******************************************************************************/
void Send_Cmd1(void)
{
	uint8_t i = 0;
	variable1 = (AsciiToHex(uart1_rx_buf[i+5])*10+AsciiToHex(uart1_rx_buf[i+6]));
	if((variable1 > 0) && (variable1 < 100))
	{
		Temp_Threshold = variable1;
		printf("手机设置的温度阈值 = %d\r\n",Temp_Threshold);
	}
	else
	{
		printf("手机设置的温度阈值超出设置范围 \r\n");
	}
}


/*******************************************************************************
 * 函数名：Send_Cmd2
 * 描述  ：读取当前温度和阈值
 * 输入  ：void
 * 输出  ：void
 * 调用  ：需要时调用
 * 备注  ：
 *******************************************************************************/
void Send_Cmd2(void)
{
  printf("温度=%d.%d°C 阈值=%d°C\r\n",Temp_High,Temp_Low,Temp_Threshold);
}

/*******************************************************************************
 * Function    : Receive_data_Handel
 * Description : 数据接收判断
 * Input       : 无
 * Return      : 无
 * Call        : 100ms
 * Others      :
 *******************************************************************************/
void Receive_data_Handel(void)
{
	uint8_t i = 0;
	if(uart1_rx_finsh)
	{
			for(i = 0;i< 20; i++)
			{
					if(uart1_rx_buf[i] == '*')
					{
							switch(uart1_rx_buf[i+1])
							{
								case  'T':Send_Cmd1();break;//*TempXX
								case  'R':Send_Cmd2();break;//*Read
								default:break;
							}
					}
			}
			uart1_rx_finsh = 0;
			uart1_rx_count = 0;
			memset(uart1_rx_buf,0,RX_MAX_NUM);
	}
}
