smbus协议分析

1 SMBus简介

smbus是i2c的一个子协议。它大部分基于I2C总线规范。

系统管理总线（SMBus）是一个双线接口，通过它，各种系统组件芯片和设备可以相互通信，也可以与系统的其余部分进行通信。它基于I2C总线的工作原理。SMBUS有两条信号线，分别为SMBCLK与SMBDAT，即一条时钟线一条数据线，并且这两条信号线都是双向的，当总线空闲时，这两条信号线都是高电平。SMBus为系统和电源管理相关任务提供控制总线。系统可以使用SMBus将消息传递到设备和设备之间，而不使用单独的控制线。可减少引脚数。

2 读取smbus数据的几种方法

read byte：

1：写入slave+1，写入地址为base address+0x04 ，bit 0 置一表示读操作

2：选择需要的寄存器，设置其偏移量，地址为base address+0x03

3：写入操作方式0x48，写入地址为base address+0x02

4：读出数据，读数据的地址为base address +0x05

read Word：

1：写入slave+1，写入地址为base address+0x04，bit 0 置一表示读操作

2：选择需要的寄存器，设置其偏移量，地址为base address+0x03

3：写入操作方式0x4C，写入地址为base address+0x02

4：读出数据，读数据的地址为base address +0x05，base address +0x06

write byte：

1：写入slave，写入地址为base address+0x04，bit 0 置零表示写操作

2：选择需要的寄存器，设置其偏移量，地址为base address+0x03

3：写入需要的数据：一个byte，写数据的地址为base address +0x05

4：设置byte的工作方式0x48，写入地址为base address +0x02

write Word：

1：写入slave，写入地址为base address+0x04，bit 0 置零表示写操作

2：选择需要的寄存器，设置其偏移量，地址为base address+0x03

3：写入需要的数据：一个word，写数据的地址为base address +0x05，base address +0x06

4：设置word的工作方式0x4C，写入地址为base address +0x02

read block：

1：写入slave+1，写入地址为base address+0x04，bit 0 置一表示读操作

2：选择需要的寄存器，设置其偏移量，地址为base address+0x03

3：写入block的工作方式0x54，写入地址为base address + 0x02

4：读出count地址为 base address + 0x05，读出数据，地址为 base address + 0x07

5：清标志位，写0x80到base address + 0x00，执行前一步，如此反复，直到读出count个byte

write block：

1：写入slave+1，写入地址为base address+0x04，bit 0 置一表示写操作

2：选择需要的寄存器，设置其偏移量，地址为base address+0x03

3：写入count地址为 base address + 0x05，写入数据，地址为 base address + 0x07

4：设置block工作方式0x54，地址为base address + 0x02

5：清标志位，写0x80到base address + 0x00，执行第三步，再跳到此步，直到写入count个byte。

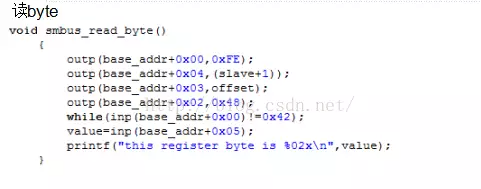

3 编程示例
