PKPM学习：关于“悬空柱”的问题

一、简单说明

PKPM建完模型后，进行模型分析计算时出现“悬空柱”的问题。我建完模后进行计算分析时出现很多的“悬空柱”错误。后来解决，写下些经验。关于“悬空柱”的出现，一般是节点没弄好的问题。比如一层柱子1布置在节点A，二层柱子2接在一层柱子A上，要保证二层的柱子2也布置在节点A上。节点一般为我们画的轴网交点。若二层轴网由一层轴网复制而来，则两层楼便保证使用同一个节点了。我之所以出现“悬空柱”的问题是因为我用CAD图纸导入生成的柱，这些生成的柱的节点好多不在周线上，而是自己在轴线外生成的节点，如果上方楼层使用的柱不跟随这些节点布置，便产生“悬空柱”问题。

二、例子说明

（一）PKPM例子A

我们使用PKPM创建一个项目后进入。这边选轴网间距3000mm，上到下、左到右各3根轴网。楼层三层，一层的节点全布置400×400mm的柱，二层的节点全布置300×300mm的柱，三层的节点全布置200×200mm的柱。三层的层高都取3000mm。

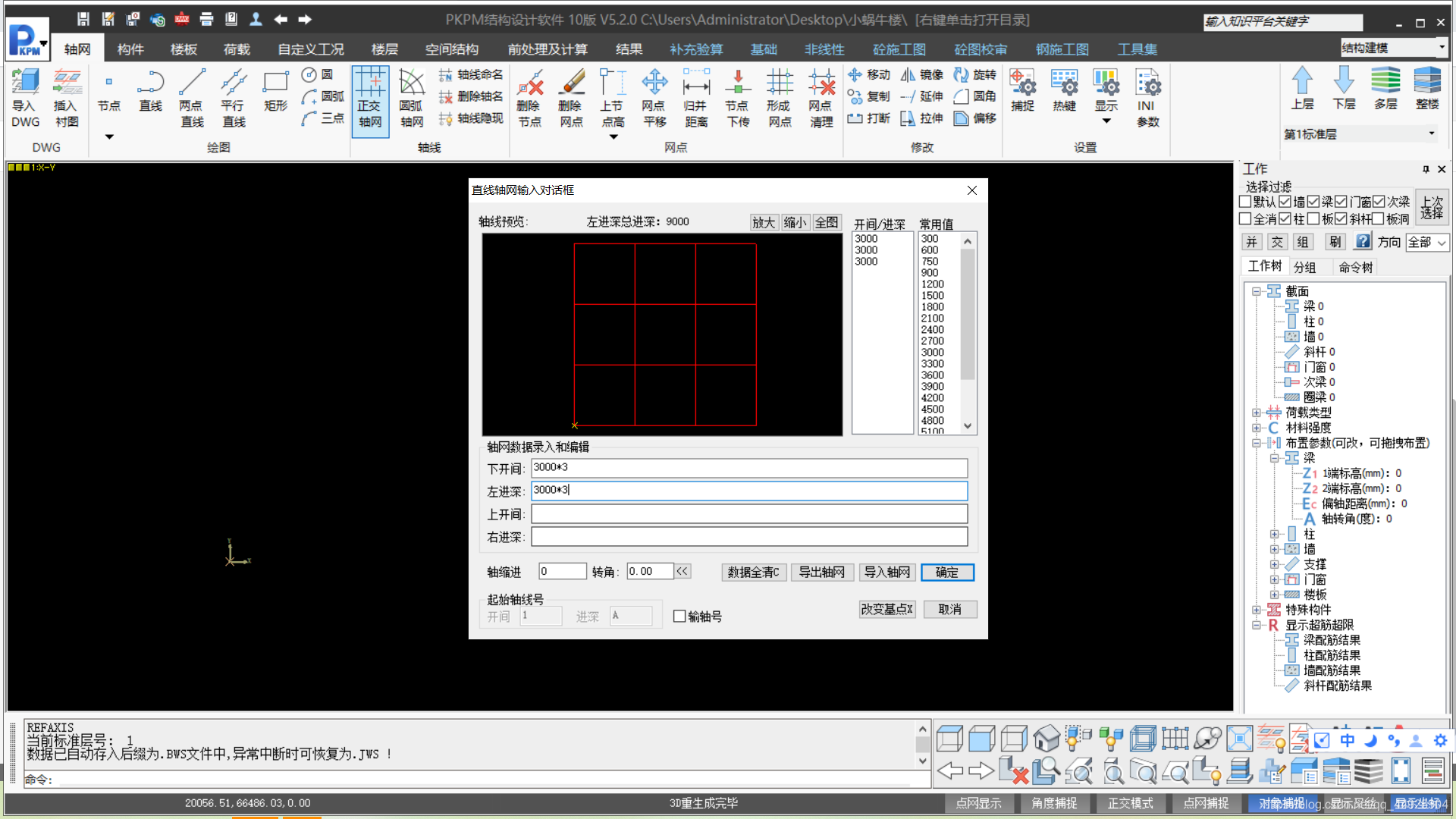

1. 设置轴网

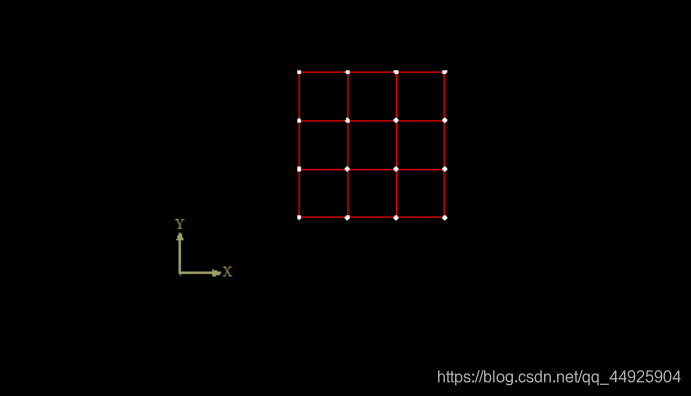

2. 布置轴网

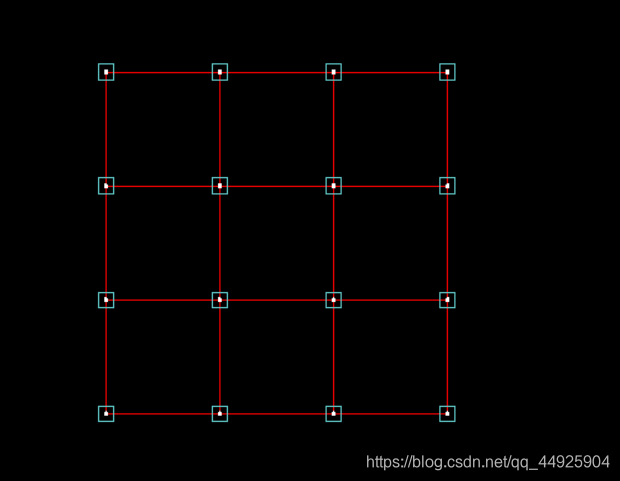

3. 布置柱

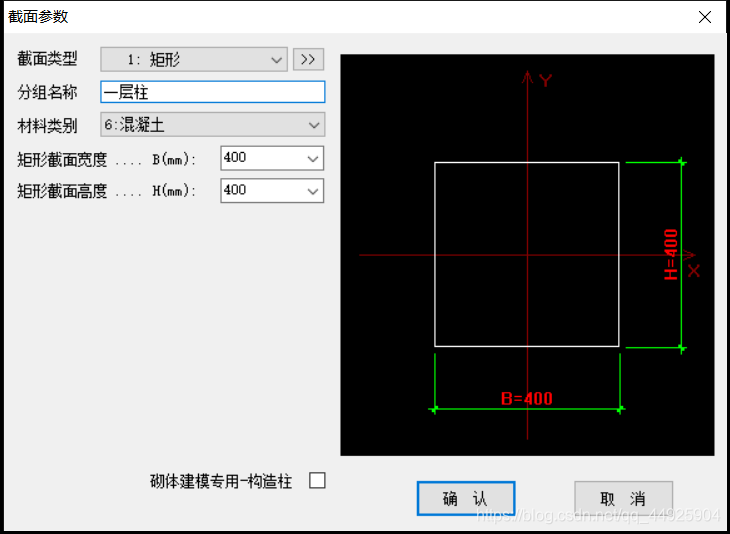

一层全布置400×400mm的柱，二层全布置300×300mm的柱，三层全布置200×200mm的柱。二层复制一层的轴网，三层复制二层的轴网。轴网都是一样的，怎么复制都没关系。这里只显示一层的，其他层创建方式相同，只是柱的规格不同罢了。

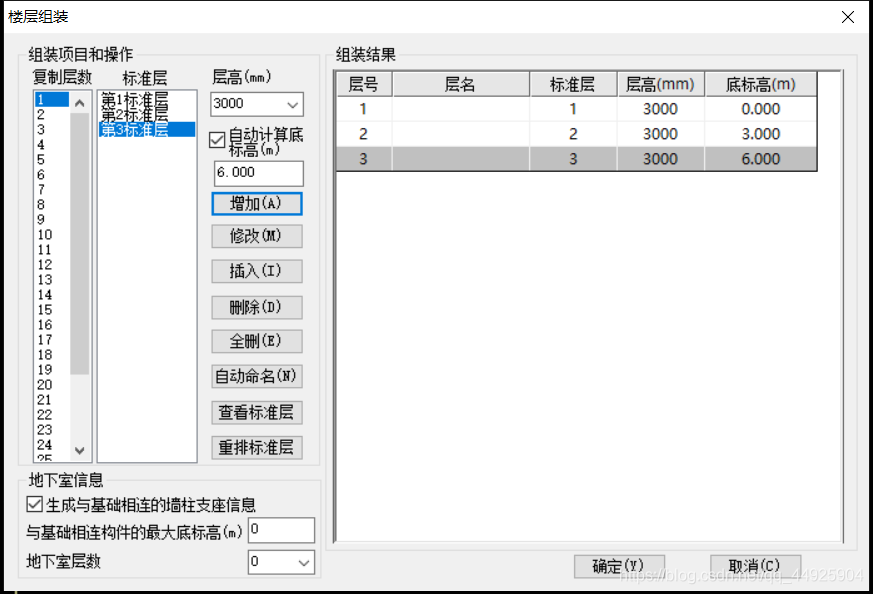

4. 组装楼层

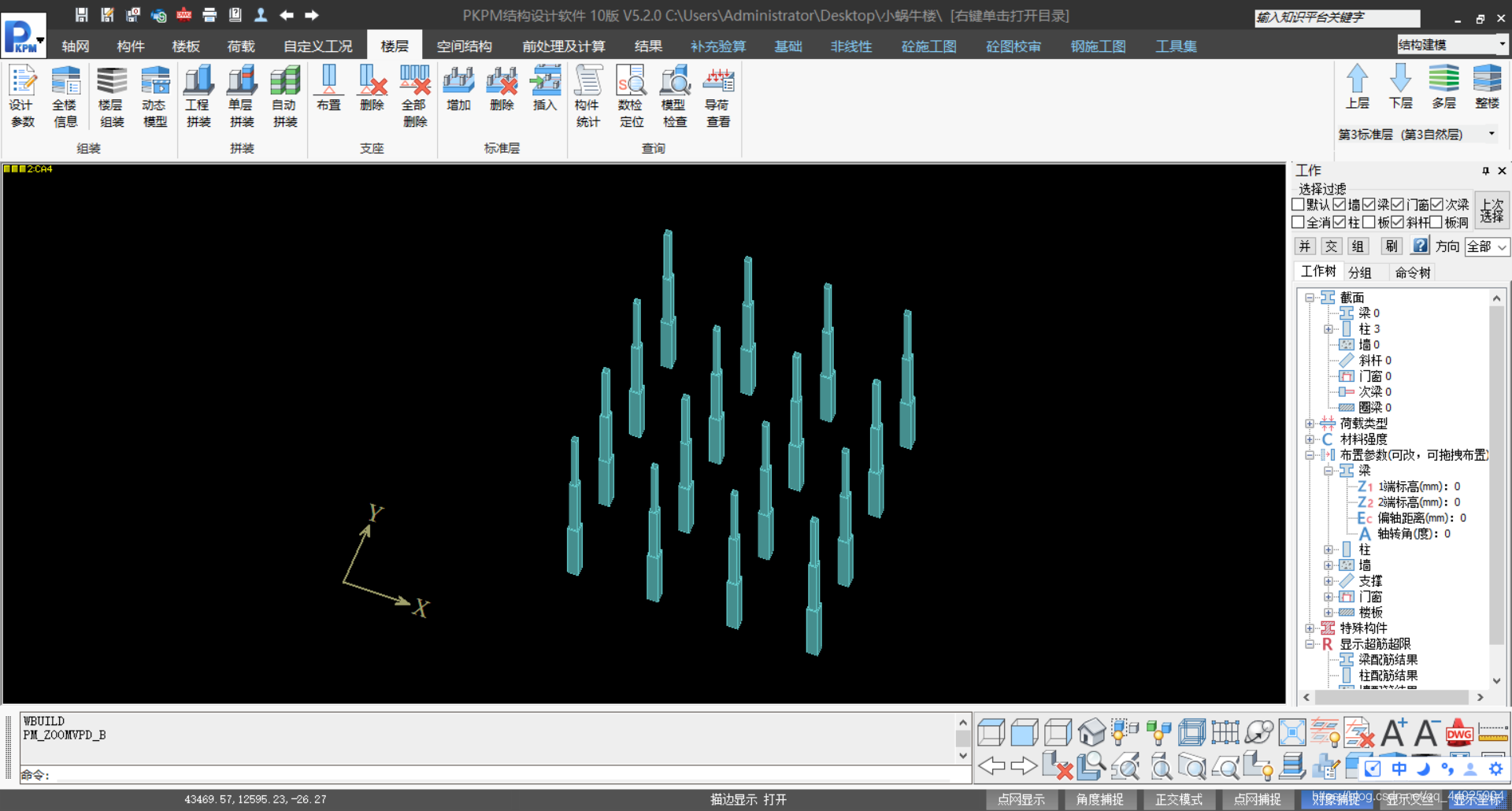

将设置的三层进行拼装，每层高3000mm。

（二）情况说明

对上面PKPMX例子A的二楼最左上角的柱进行调整而带来的问题反馈。

1. 正常情况

当上面例子A不对柱进行改变，进行计算程序不会有什么错误，可以计算。

2. 取消柱子，出现“悬空柱”

当把二层的最左上的柱子删除，那么三层的最左上柱子就会出现“悬空柱”。解决这个问题再把二层的最左上根柱子添加回来便可。

• 删除二层最左上的柱子

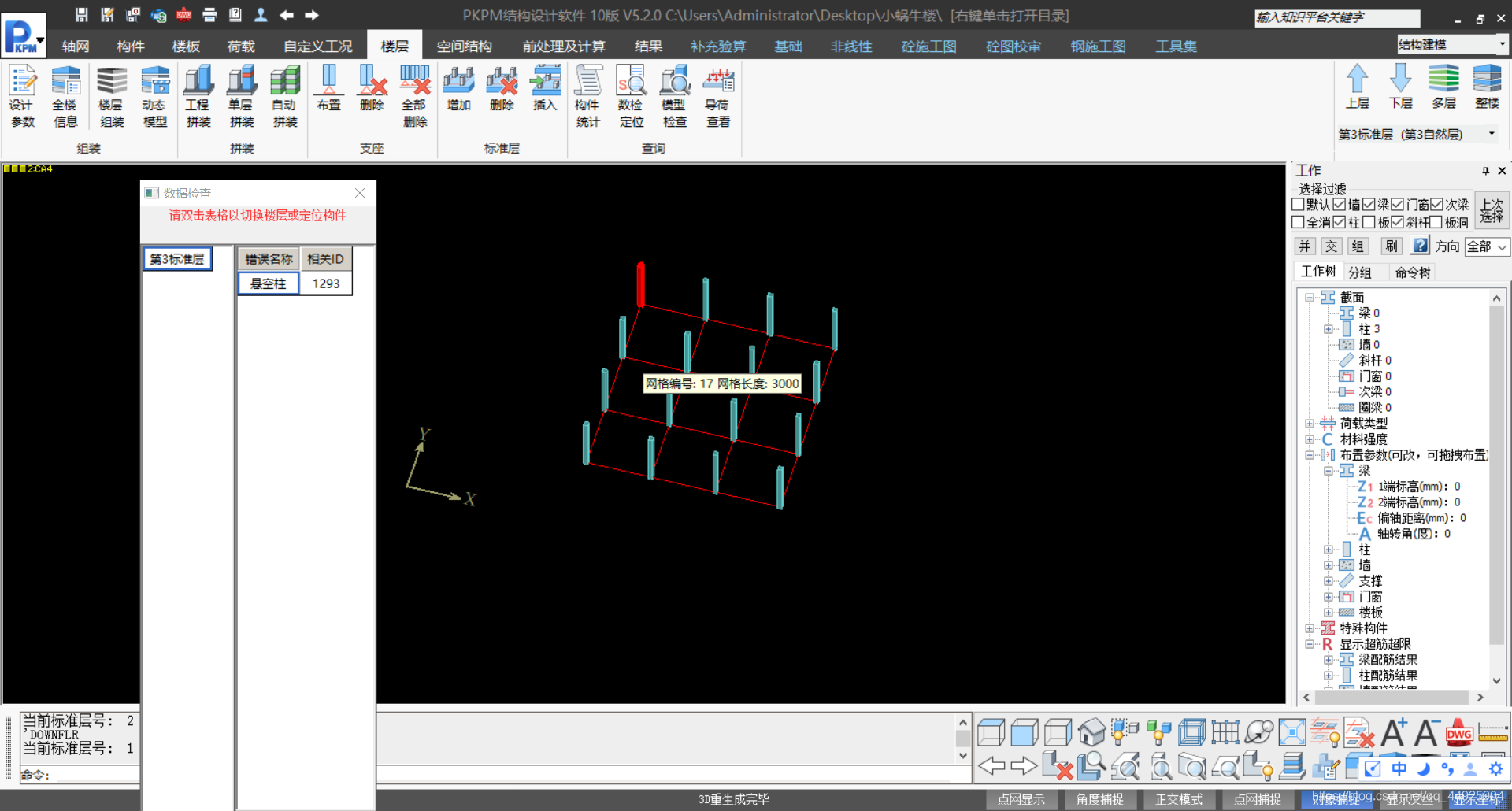

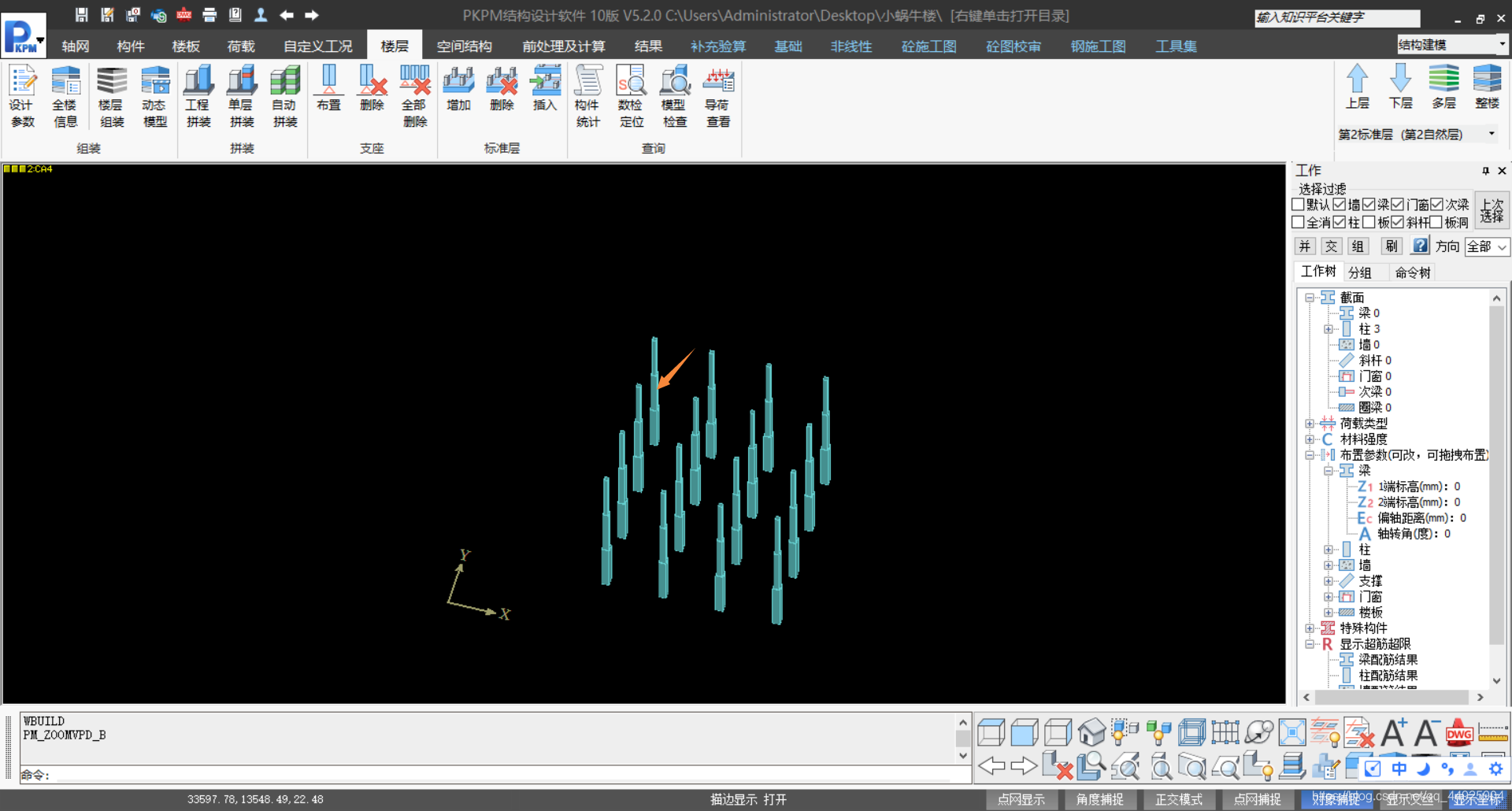

• 删除柱子后分析，报错，出现“悬空柱”。


3. 节点不同，出现“悬空柱”

我们在二层最左上柱的右下角取一个节点B，用于放置二层柱。并调整好偏移，使得柱布置在原来的位置上，但所布置的节点已经由原来的节点A变为节点B了。一层、三层的最左上柱布置的节点仍是节点A。

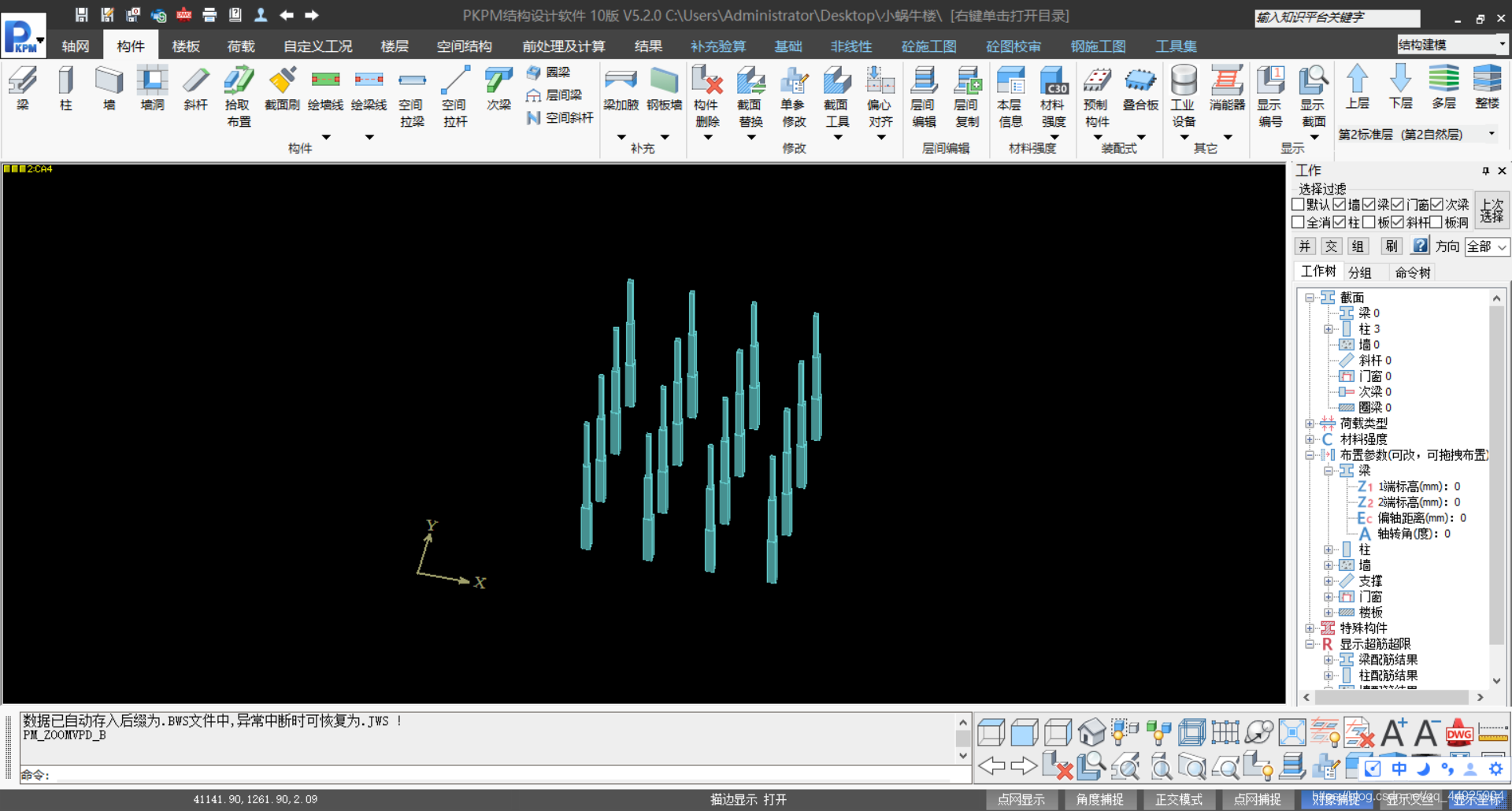

• 三层楼柱的布置效果和原先的一样。

  虽然模型效果和前边没问题的效果一样，但这里二层、三层最左上的柱都出现了“悬空柱”问题。因为二层布置柱的是节点B，下一层节点B位置没有柱。三层本身是用节点A，在下一层的节点A位置没有柱。如此便产生“悬空柱”问题了。

• 二层“悬空柱”

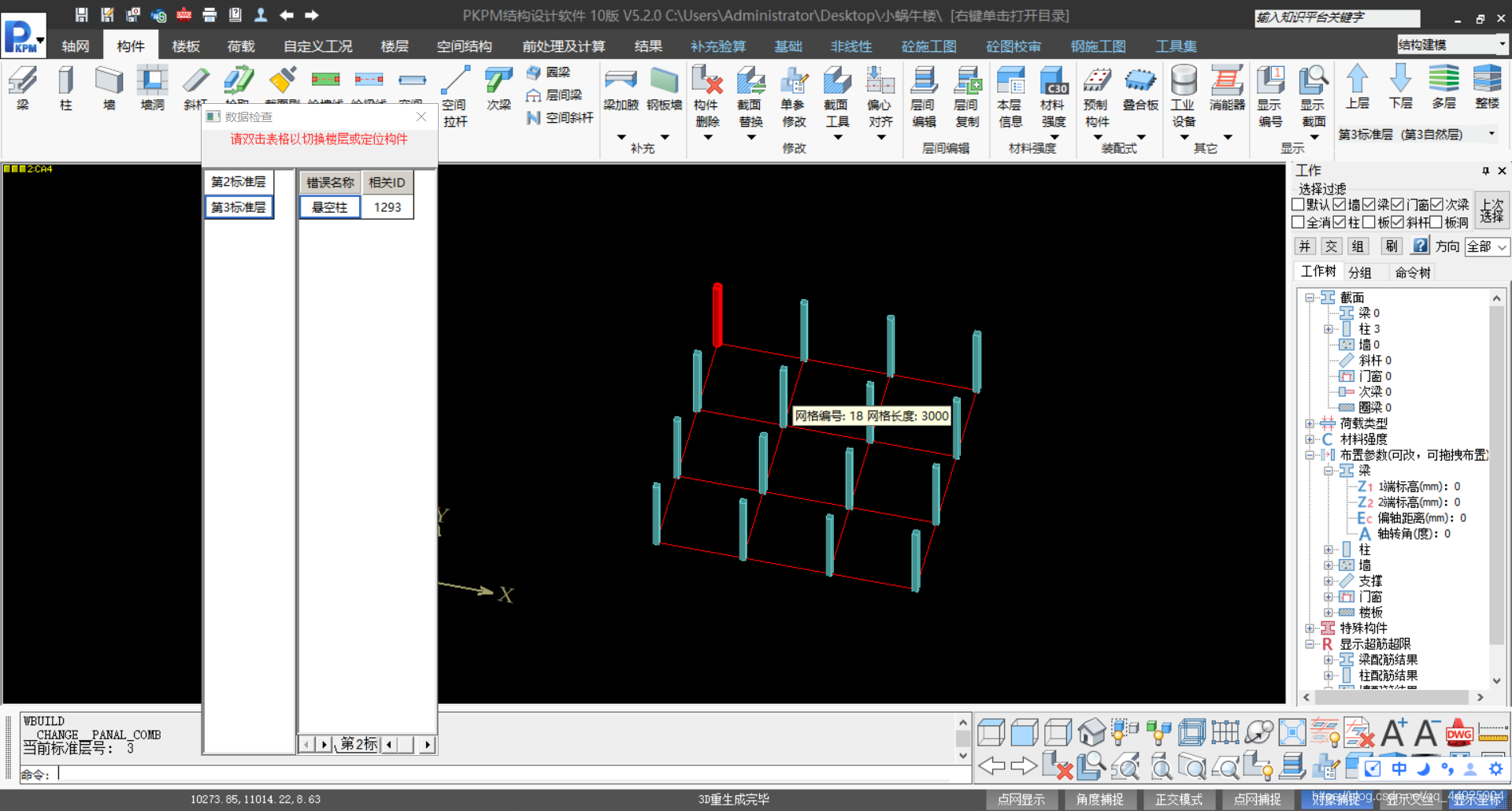

• 三层“悬空柱”


三、总结

其实“悬空柱”的问题可以认为是布置柱的节点问题，只要整层楼布置柱布置的节点一致，便不会出现“悬空柱”问题。“悬空墙”也可以认为是节点布置问题，上一层和下一层的墙，墙两端的节点一致也便不会出现“悬空墙”了。

四、定位日期

2021.4.18；18:09
