DS1302模块(时钟模块)原理(理解)(官方会给)

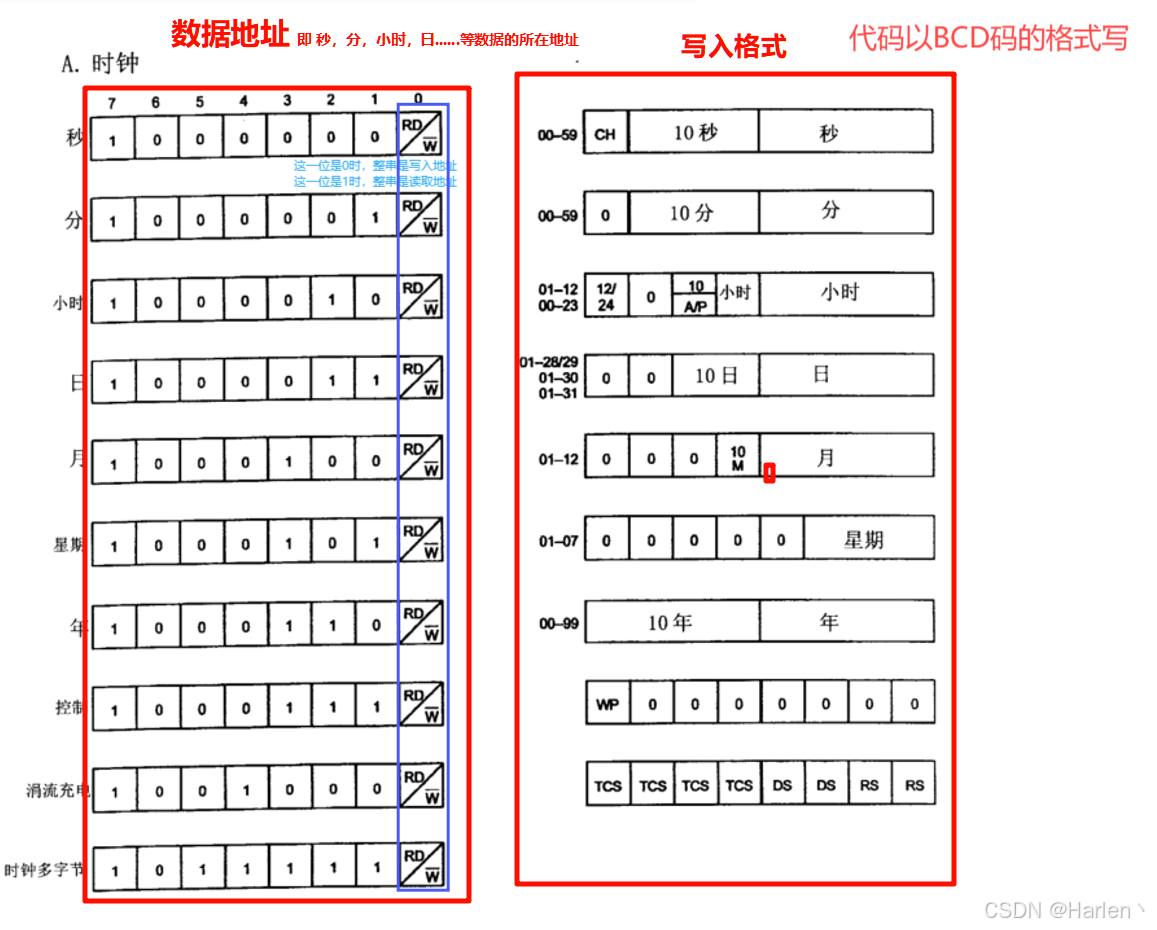

一、首先搞明白“数据存放地址”和“写入格式”

​​​​​​​​​​​​
BCD码（8421码），前四位二进制数表示十进制数的十位，后四位二级制数表示十进制数的歌位

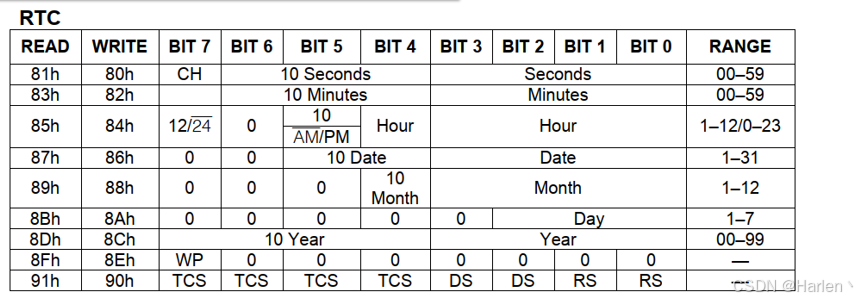

二、官方文档

解释：例如“秒”：读取地址 81h，写入地址 80h ；bit6，bit5，bit4，用三位二进制数表示“秒”的十位（“秒”的十位最多是5）；bit3，bit2，bit1，bit0，用四位二级制数表示秒的个位。

三、CH和WP解释

四、底层代码解释

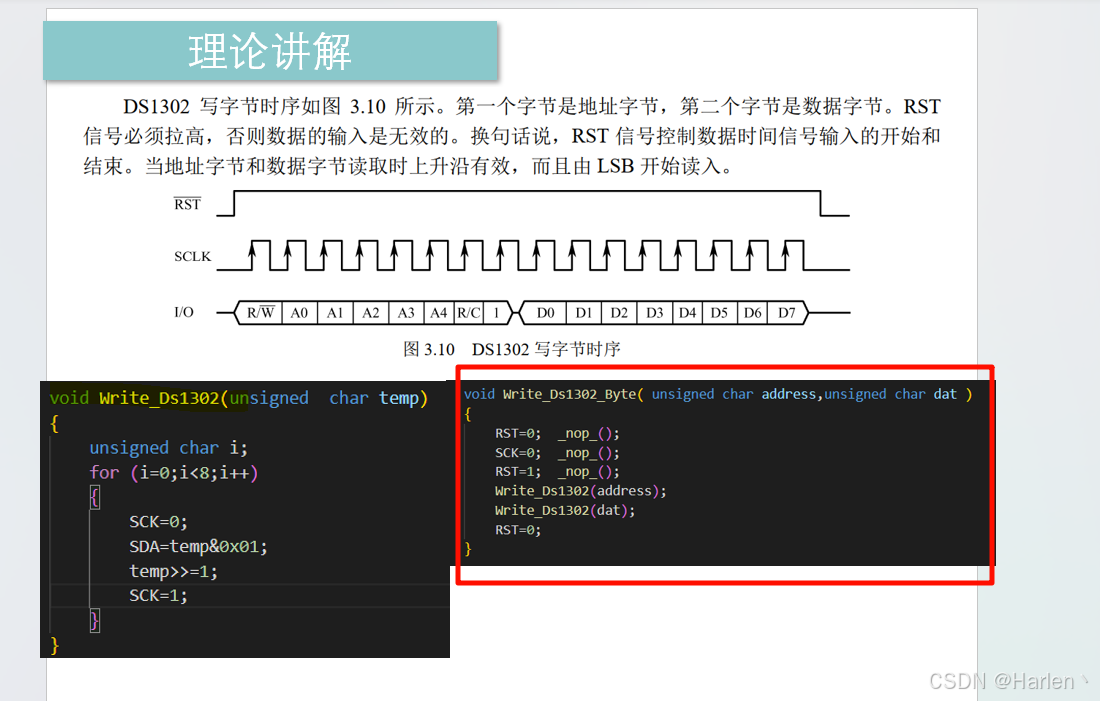

首先我们要怎么写，怎么写“一个字节”（8个bit）进去？

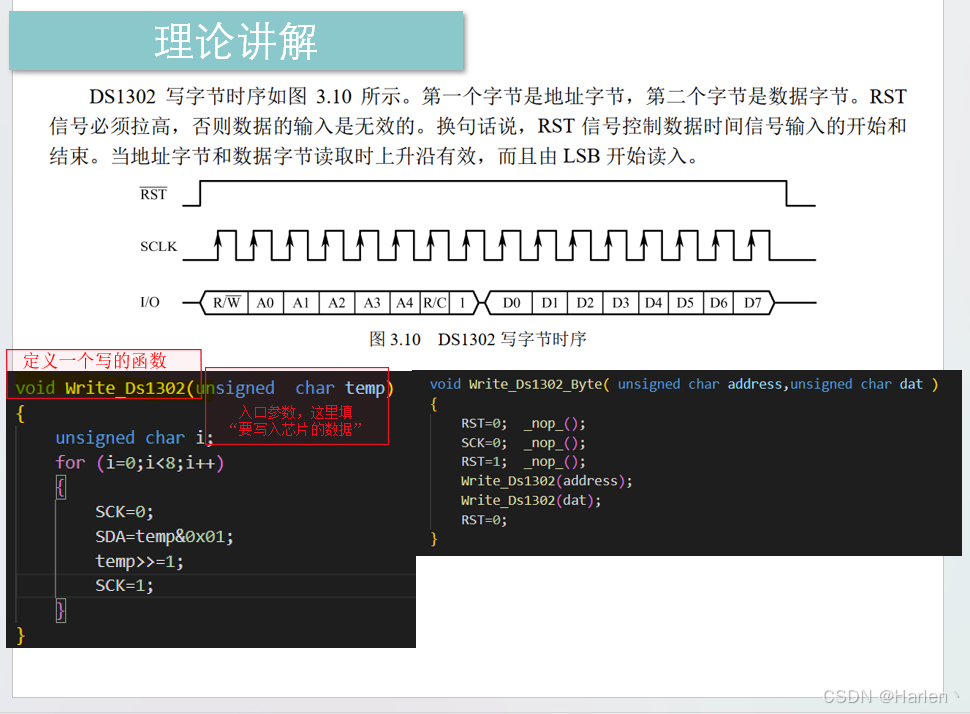

先看左代码块（其实左代码块是为右代码块服务的，往下看就知道了）

1.定义一个写的函数，然后他的入口参数是我们要写的数据
2.然后看到unsigned char i ，定义了一个变量i让他循环八次，即把每一位都写进去
3.看到SCK=0，即把SCLK拉低
4.在看到SDA=temp&0x01,SDA就是IO输入，任何数"与(&)"1都是它本身，这样我们便把入口参数(即要输入的数据，它有八位)的第一位取出来给到了SDA
5.temp>>=1,即把temp右移一位，为下次做准备，下次便可把“要输入的数据”的第二位取出来给到了SDA
6.SCK=1，又把SCLK拉高，便把数据写入到芯片里了

再看右代码块

1.RST=0,先把RST拉低，nop()是“等待一会”
2.SCK=0,再把SCLK拉低，nop()是“等待一会”
3.RST=1,把RST拉高，准备输入了，nop()是“等待一会”
4.利用到左代码块（即左边定义的那个函数），写入地址
5.利用到左代码块（即左边定义的那个函数），写入数据
6.RST=0,最后再把RST拉低，即完成“地址”和“数”的写入了

同理，只读取也是一样

1.定义i循环八次，定义一个空的temp用于接收读取到的数值
2.按图中时序操作拉低
3.按图中时序操作拉低
4.按图中时序操作拉高，准备开始
5.首先前八位写入地址（图所示也是如此）
6.SCLK拉低时开始读，所以先让SCK=0
7.
8.if（SDA），即如果SDA为真，即SDA有数据，就让它“或”上0x80（1000 000）
（SDA是一位一位的）SDA有数据，即SDA为1，那么temp那一位就“或”上0x80，因为temp初始是第八位是1，而后会进行移位，那一位位假，即0，那时候就不或上1
最后就temp就把数读出来 了
temp一直都在变
最后就把temp的值返回
