电路图以及代码我都上传到资源里面的有需要的自己去下，都是免费的。我一个学弟问我这个咋用，给他写的顺便分享一下吧哈哈。
目的:
74HC164的使用，74HC164就是一个串入并出的芯片A和B端就是串入数据的接收端，当CLK端来一个上升沿信号后，就会把A和B端接收到的数据传到输出端，即Q0到Q7,每来8个上升沿以后Q0到Q7便会都有数据，我这里为了更清楚的观察到输出端的数据变化连接的是LED,弄懂了输出端的数据变化就可以自己试着把LED改为数码管了。
代码的易错点解释：

void senddata(uint da)
     {
      uchar num,c;
	num=TAB[da];
      for(c=0;c<8;c++){
       CLK=0;
       SDA=num&0x01;
      CLK=1;
	num>>=1;
	}
     }

这是个数据发送函数，CLK是单片机的一个端口，负责产生上升沿信号。SDA也是单片机的一个端口，负责串行数据的写入，每次写入的都是待发送数据的相对最低位。

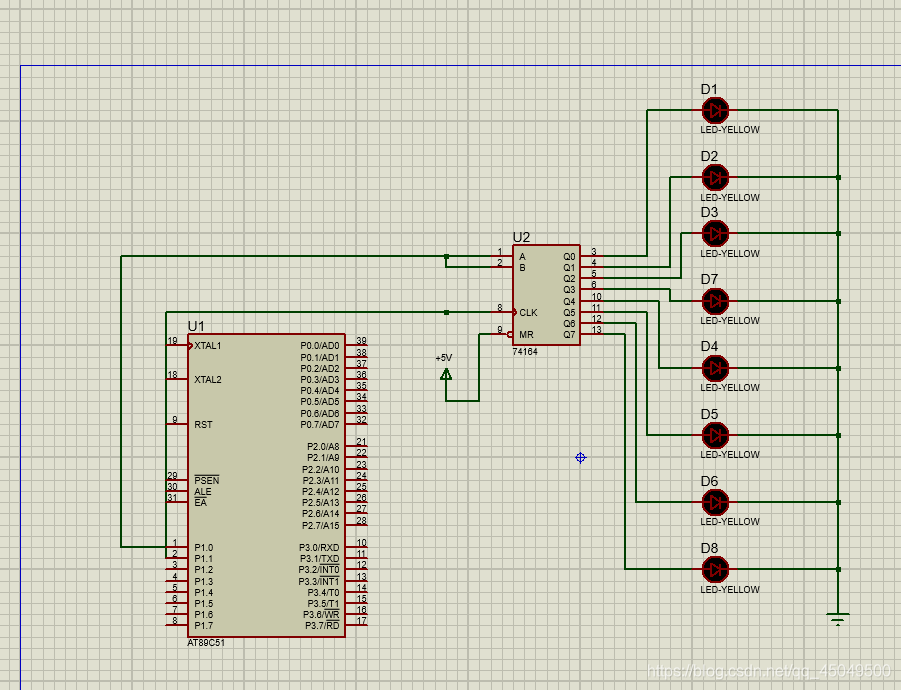

在这里插入图片描述

    #include<reg51.h>
    #define uint unsigned int
    #define uchar unsigned char
    /*uchar  code  TAB[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8};某一类数码管的编码，懂点亮
    LED的含义后，可以试试玩数码管哈哈*/
    uchar  code  TAB[]=
           {
            00000001,00000010,00000100,00001000,
            00010000,00100000,01000000,10000010
            }；//流水灯哈哈
     void delay(uchar time);
     void send(uint da);
     sbit CLK=P1^1;
     sbit SDA=P1^0;
     void delay(uchar time )
     {
      uint i,j;
      for(i=0;i<time;i++)
	{
	  for(j=0;j<110;j++)
	   ;
	}

     }
     void senddata(uint da)
     {
       uchar num,c;
	   num=TAB[da];
       for(c=0;c<8;c++){
       CLK=0;
       SDA=num&0x01;
       CLK=1;
	   num>>=1;
	}
     }
void main()
{
 uchar n;
while(1)
 {
    for(n=0;n<8;n++)
    {
       delay(200);
       senddata(n);
	   delay(200);
    }
    n=0 ;
 }
}
