读前须知:

​ PC : Win10

​ Keil5 Version :5.30

​ STM32CubeMX Version:6.2.1

​ 芯片 : STM32F103ZET6

​ 不指定 板子 , M3 芯片 都可 , 在这里 使用 HAL 库 ,标准库不做说明.

​ **M0 内核 注意 ,M0 的芯片 内部 没有 向量表 偏移寄存器 VTOR ,需要手动 修改 启动文件实现(xxx.s) **

特殊说明:(用作了解)

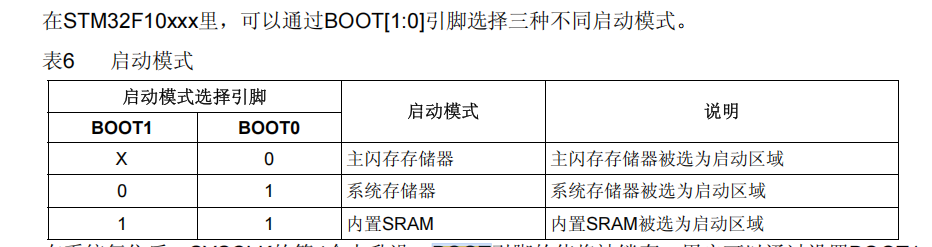

1.为了 正常 执行 我们的代码 ,我们先 对 板子的 启动 方式进行检查

image-20250218214254252

选择: BOOT1 = 0 , BOOT0 = 0 ( 主闪存存储器 )(ref :STM32中文参考手册_V10 ,P33)

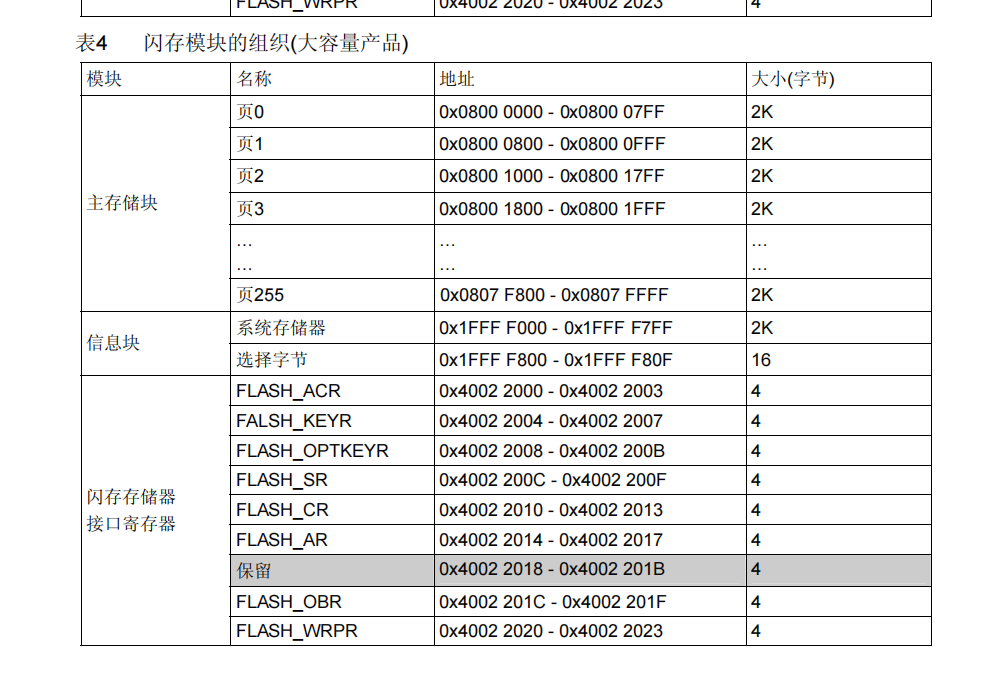

2.为了正常配置 Boot 分区 我们需要查需要 一下 Datasheet中的 闪存 组织 ( 以下是 我所使用的芯片对应的闪存组织 )

image-20250218215323955

  • 每个Page 是 2K 字节 大小 ,共 255+1 页 , 总 Flash 大小 :512K . 用来确定 Boot分区大小 (不产生冲突的情况下)(ref:TM32中文参考手册_V10 , P30 )

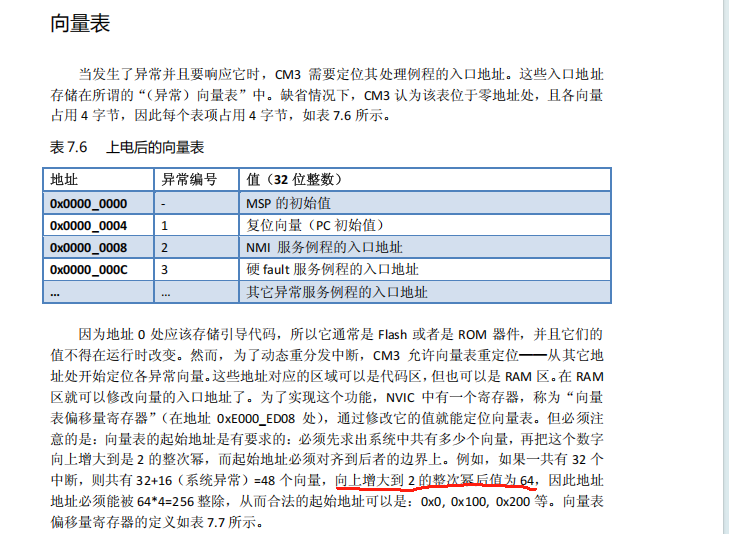

3.向量表选择位置

image-20250218220428597

我们选定的的地址 必需是 **可以被 64 * 4 (每个向量 占用 一个 Word ,也就是 4 字节,所以 我们可知 一个向量表 占用 256 字节 ) 整除 ** 的地址 .

4.部分 知识 :

Boot Loader ( 引导 加载 ) 是 这个 单词的 含义 . Bootloader 代码 所以 我们一般 可以 称之为 引导加载 程序.

关于 Bootloader 由来 ,互联网上 有着 许多 文献 ,自行 查找 ( 想要了解的)

以及 关于 0x0800 0000 作为 程序 开始的 由来

image-20250218222321573

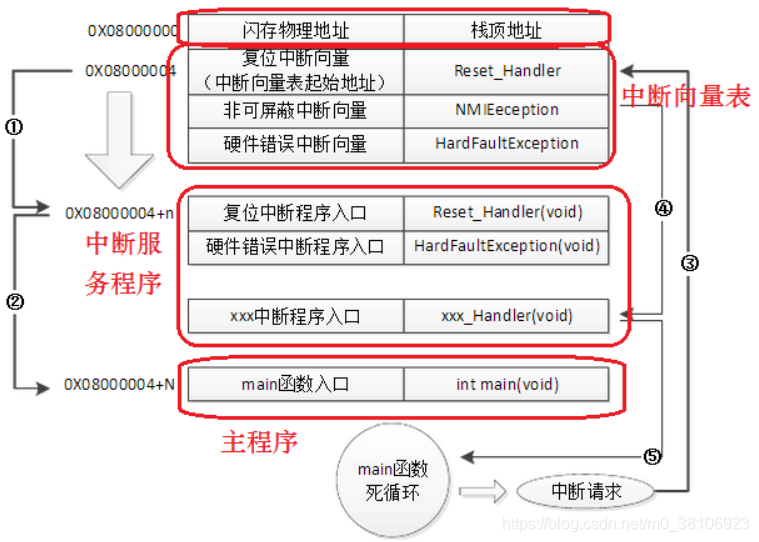

BootLoader 流程 :

​ img

Url:
https://bbs.huaweicloud.com/blogs/233359

我们简单 讲述 一下 .以 文本的方式(水平有限, 如有错误请批评指正):

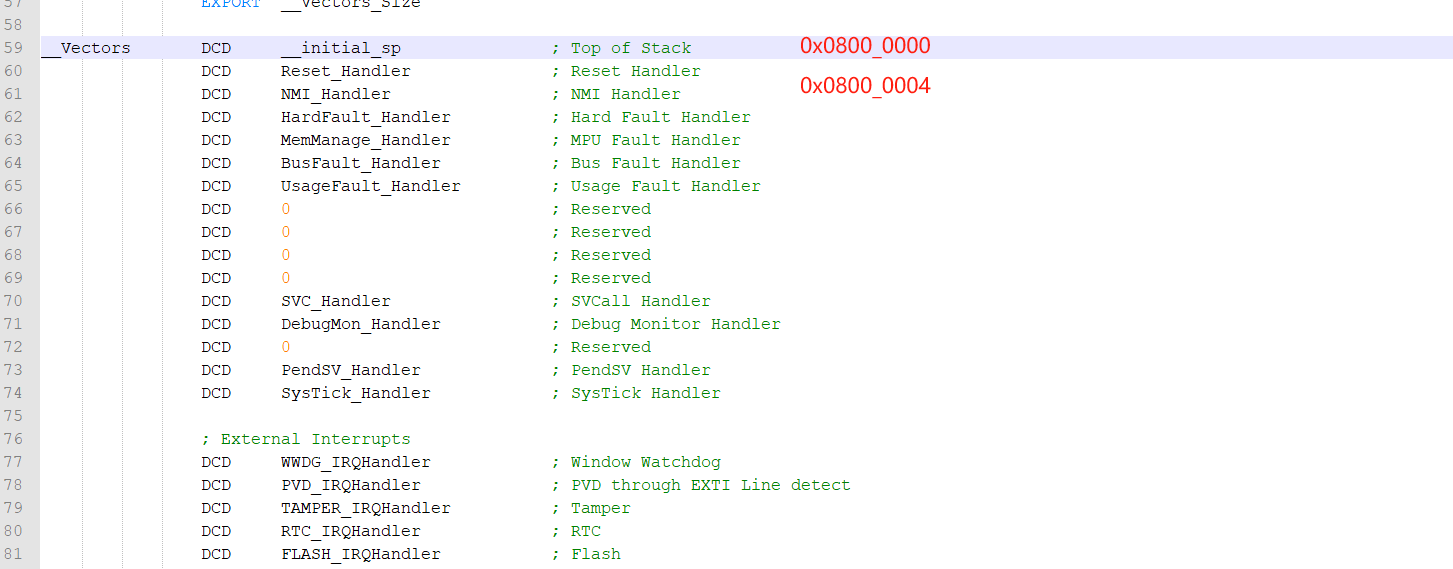

​ 1.(BOOT0 = 0 ,BOOT1 = X )芯片 上电 ,cpu 从栈顶 获取 主程序 的(0x0000_0000) 堆栈地址(MSP Main Stack Pointer) ,然后跳到 Reset Handler 异常 执行 (0x0000_0004), 这个使用 主闪存映射(0x0800_0000)到 0x0000_0000这个地址,那么 ,上电执行就是 0x0800_0000 里面的内容 ,之后就执行 Reset Handler(0x0800_0004) 异常执行的函数.( DCD 是 一个 字 在32 中 代表4字节大小 )

​ image-20250221204439702

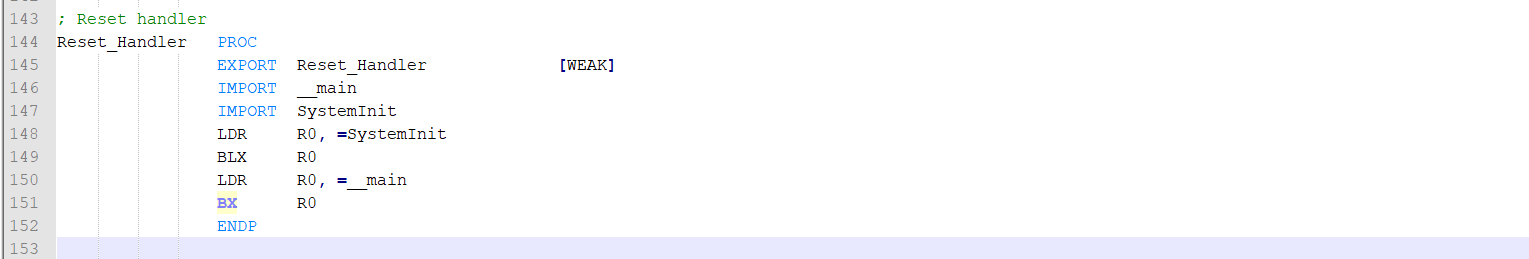

这是 Reset Handler 中的程序 ,加载 ,跳转执行 ,返回 ,加载 _main 函数 ,然后 ,无返回值的跳转到 __main 函数中 .即跳入 你在main 函数中写的代码

image-20250221204818778

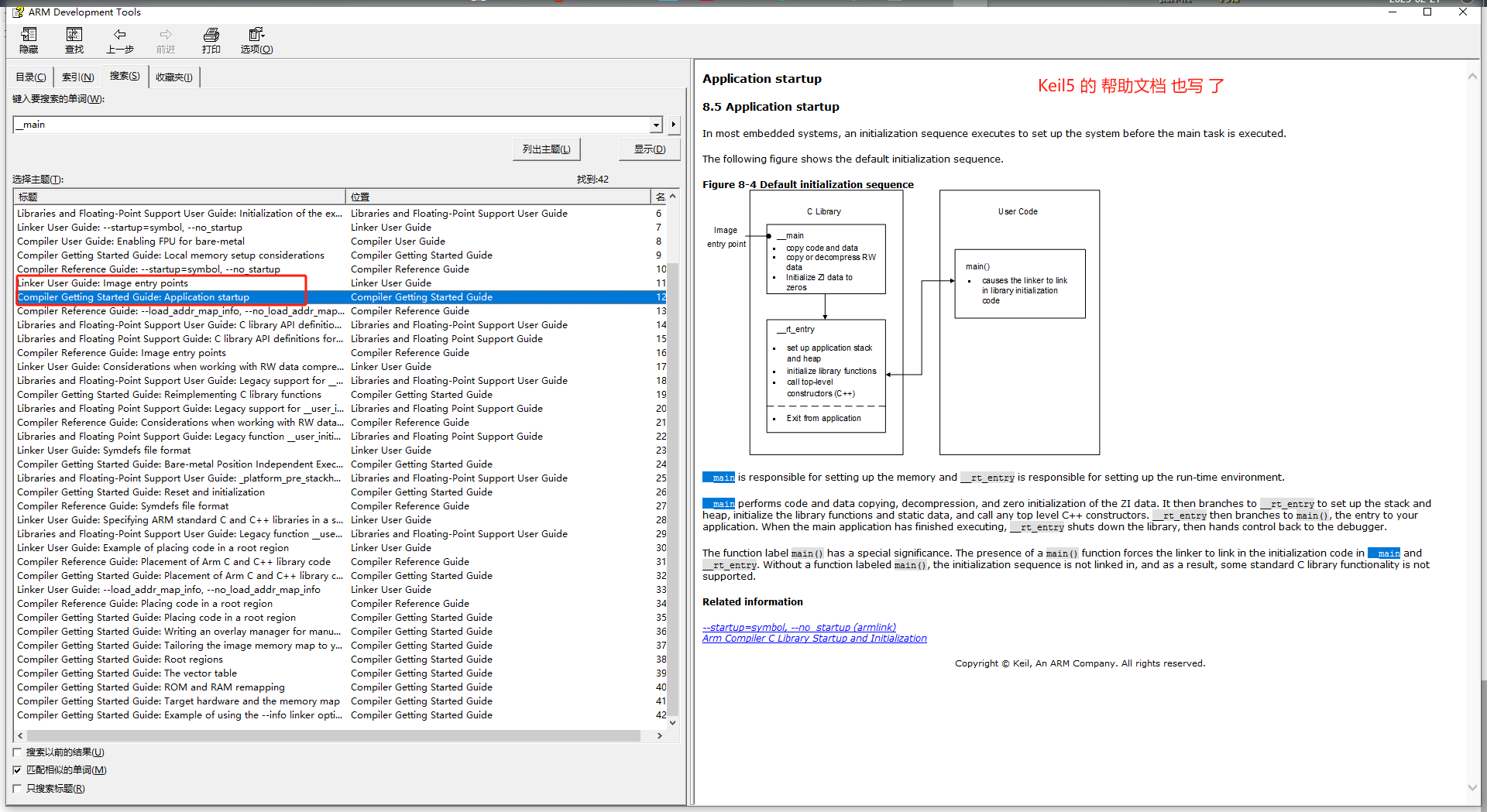

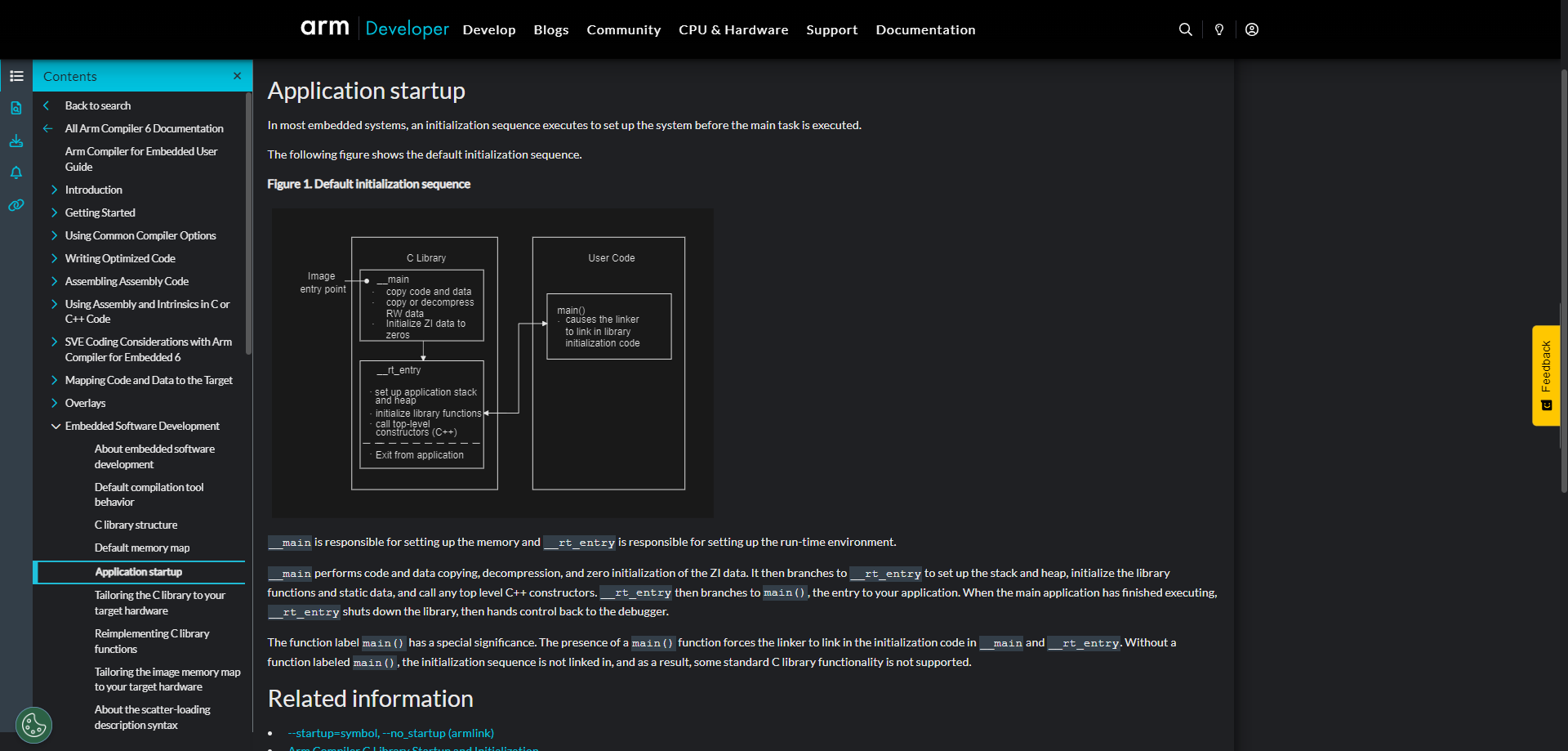

//__Main 执行了什么

image-20250221211944447

//Doc
//Url : https://developer.arm.com/documentation/100748/0618/Embedded-Software-Development/Application-startup
//国内可能访问不了
// 更详细 一点 在  << Arm Compiler C Library Startup and Initialization >> (Arm 编译器 C 库的启动和初始化)
//url:https://developer.arm.com/documentation/dai0241/latest

image-20250221212627835

因为要使用 C 语言 ,这些都是 执行 C语言 所需要的 环境设置,(也可以更改自己的__main 函数 )

正式进入 Bootloader 的编写 (笔者 使用 J-Link 下载器 ,使用 其他的 ,在下载器设置的位置 自行设置)

(这里再次说明,本次使用的 是 Cortex-M3 的处理器 , 这个处理器 是有 向量偏移寄存器的, 地址 :0xE000_ED08,好处就是我们不需要,在执行 应用程序时 ,再次在 应用程序 flash 头 前 重写一遍 这些异常 handler 的执行地址)

项目配置

创建项目

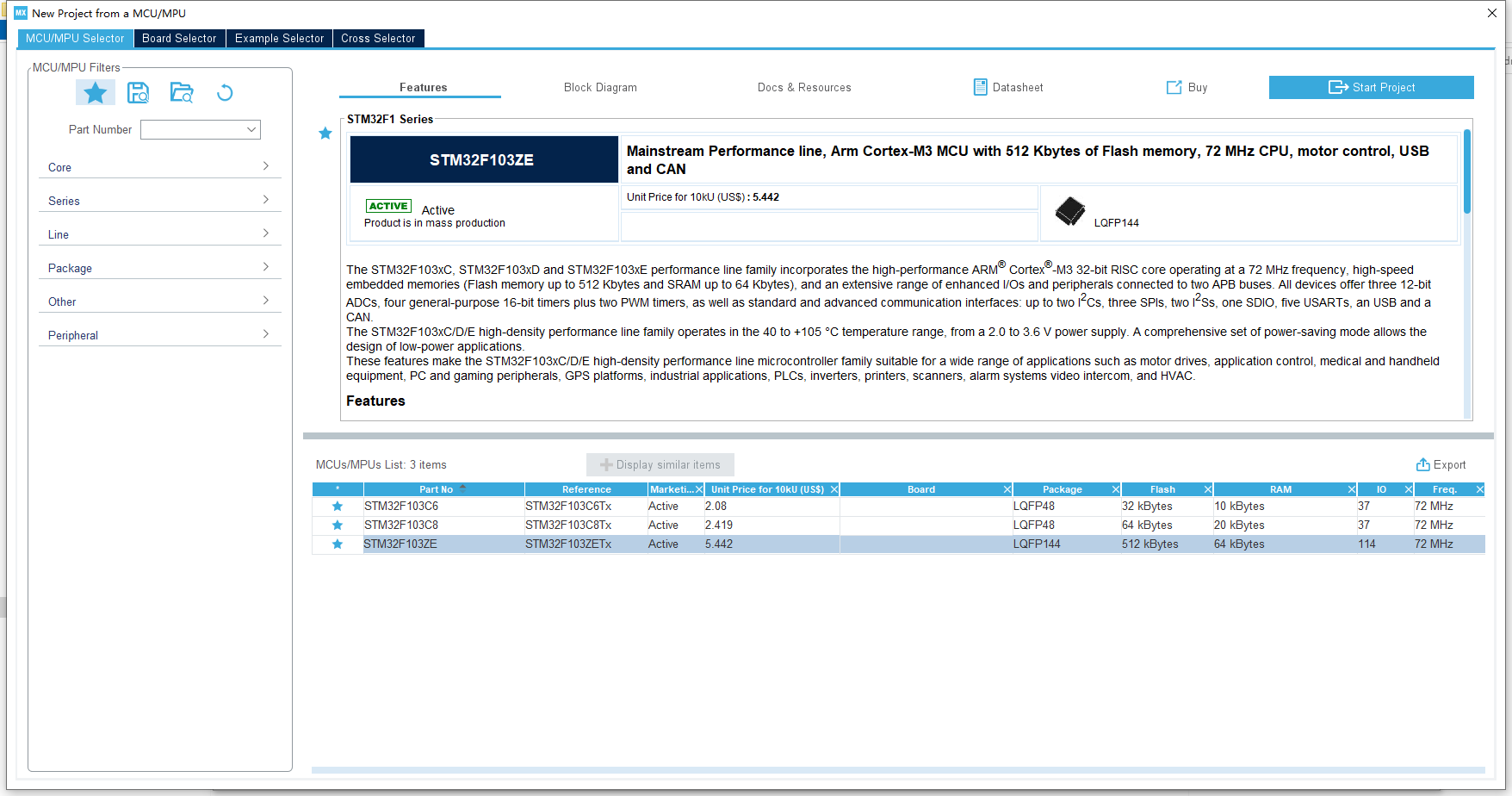

​ ① 选择芯片

image-20250221221419399

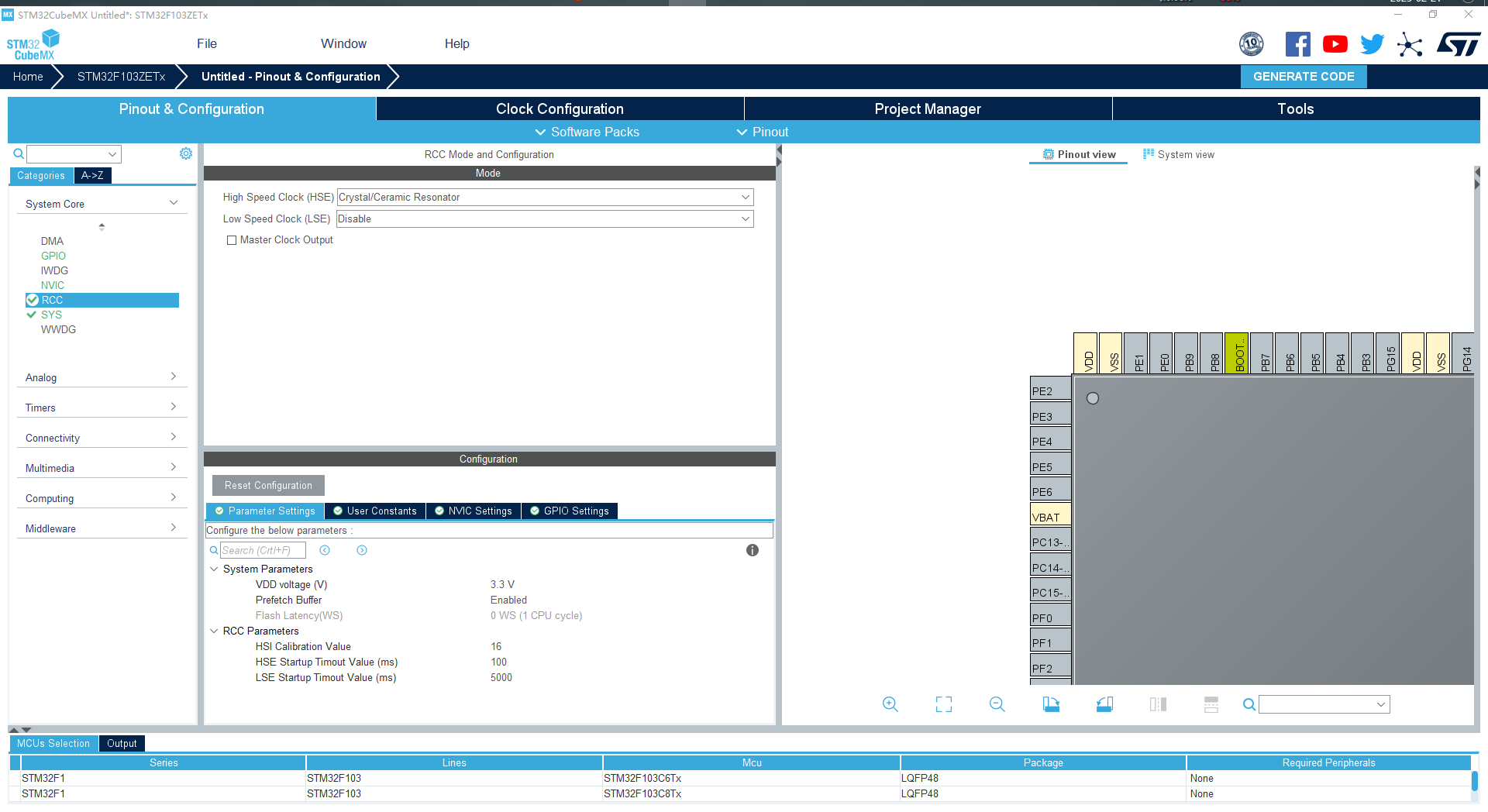

②配置时钟 (外部高速时钟,使用晶振)

image-20250221221530127

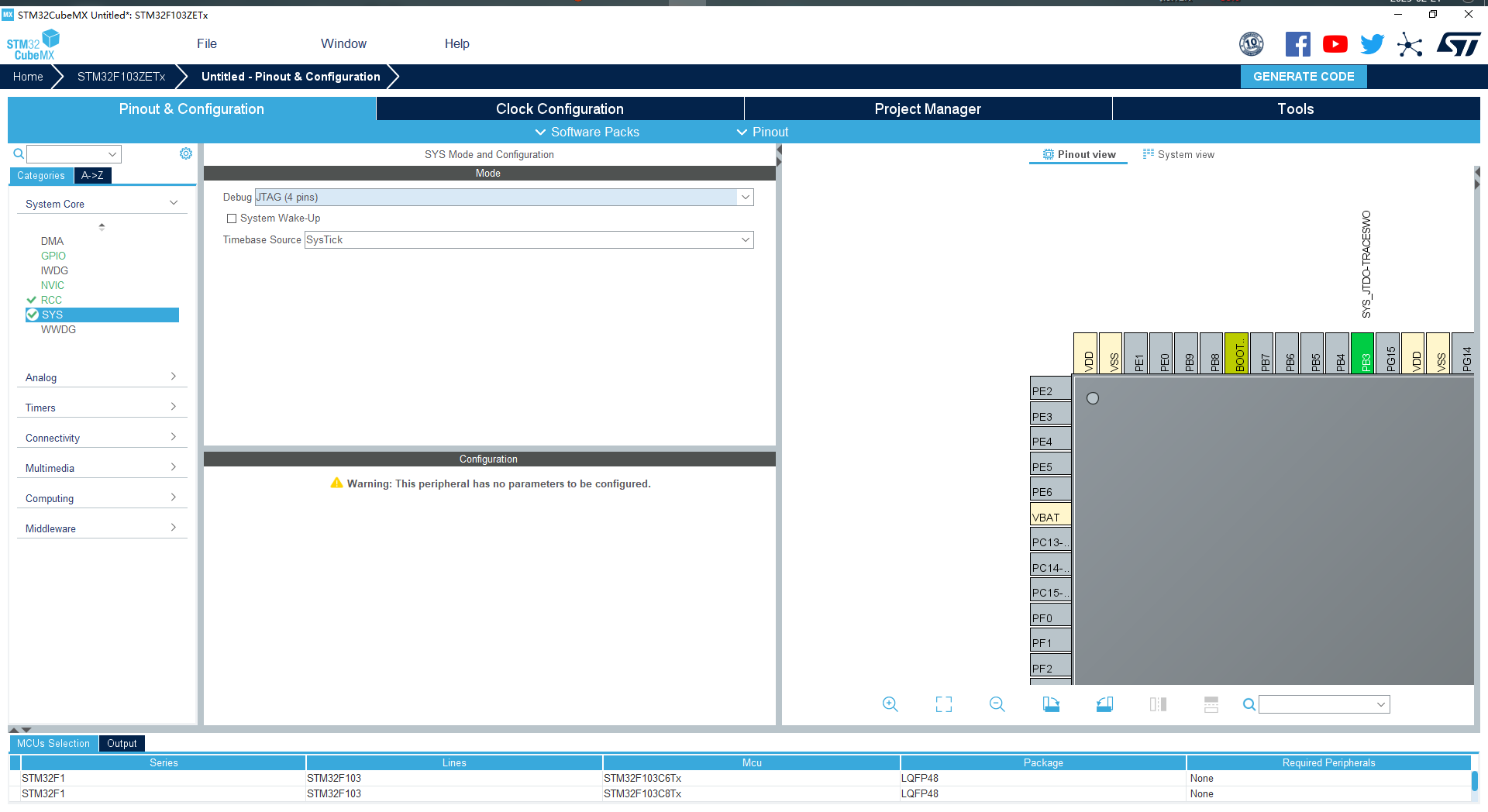

③配置下载口(我这里时J-Link,我配置 四口 ,如果你们时 DAP ,或者是 STLink ,可以 Serial Wire )

J-LINK :

image-20250221221629700

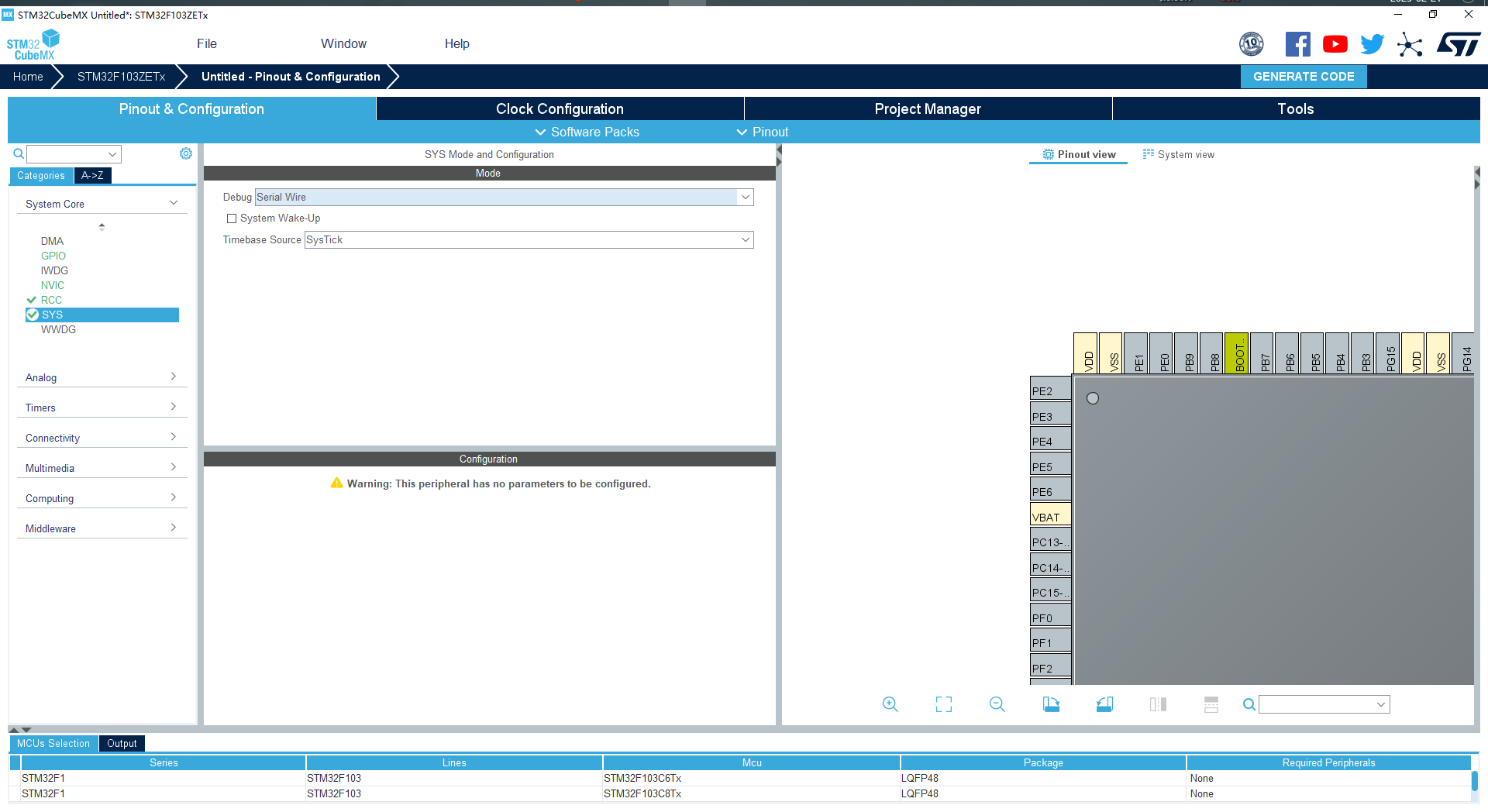

DAP,ST-LINK:

image-20250221221809592

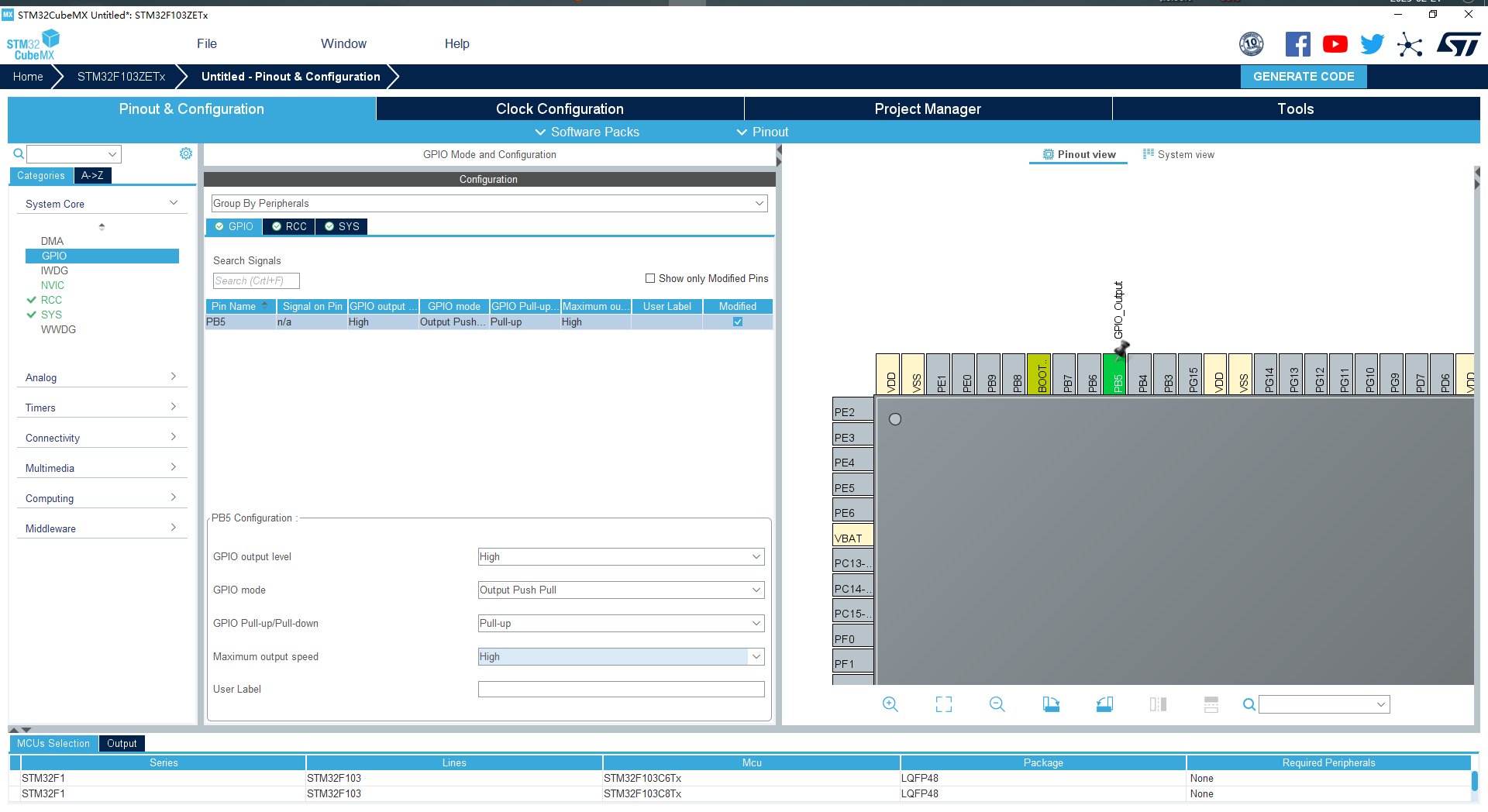

④ 配置 自己的 LED 引脚:

image-20250221222002303

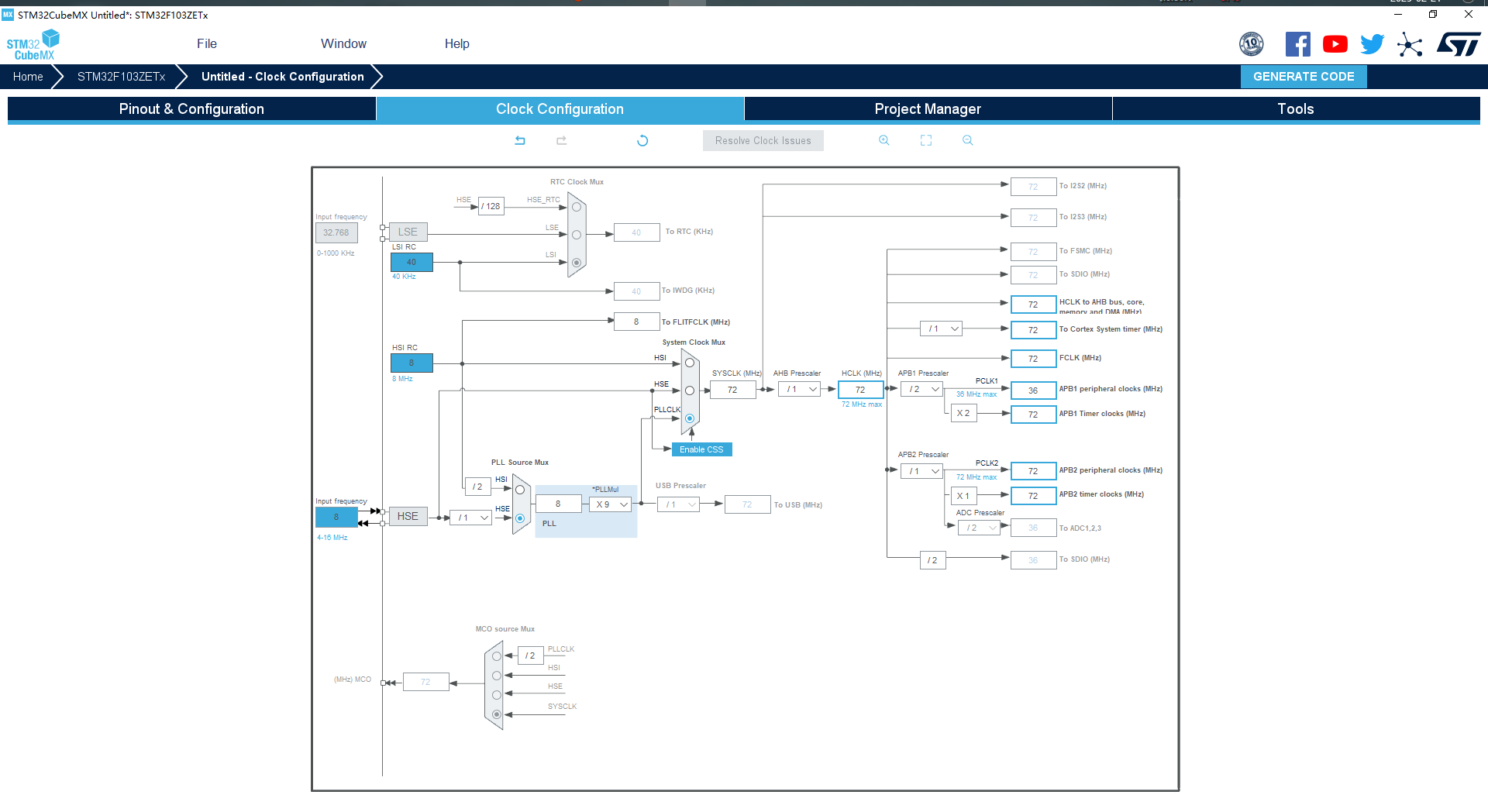

⑤配置时钟树

image-20250221222032679

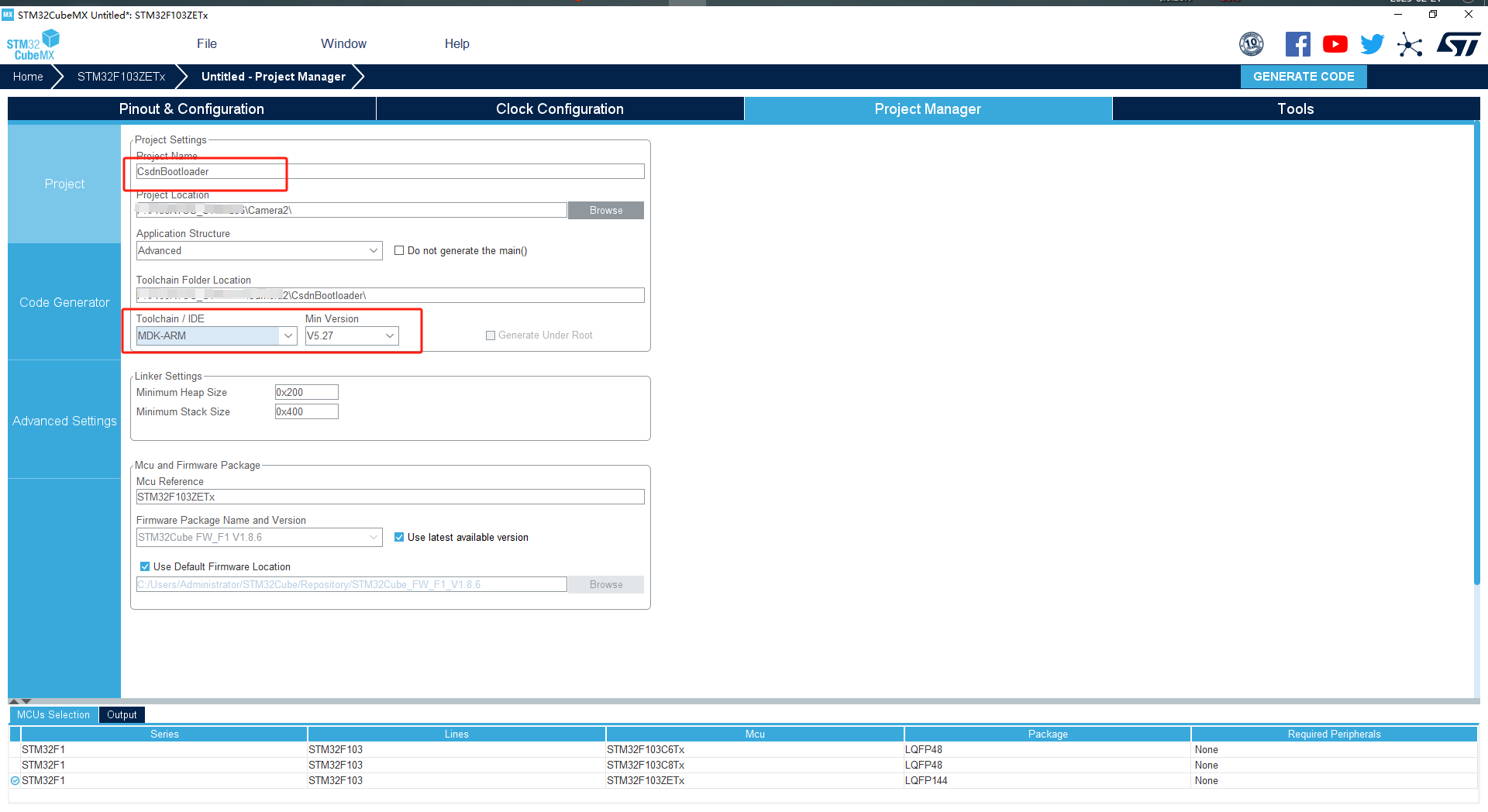

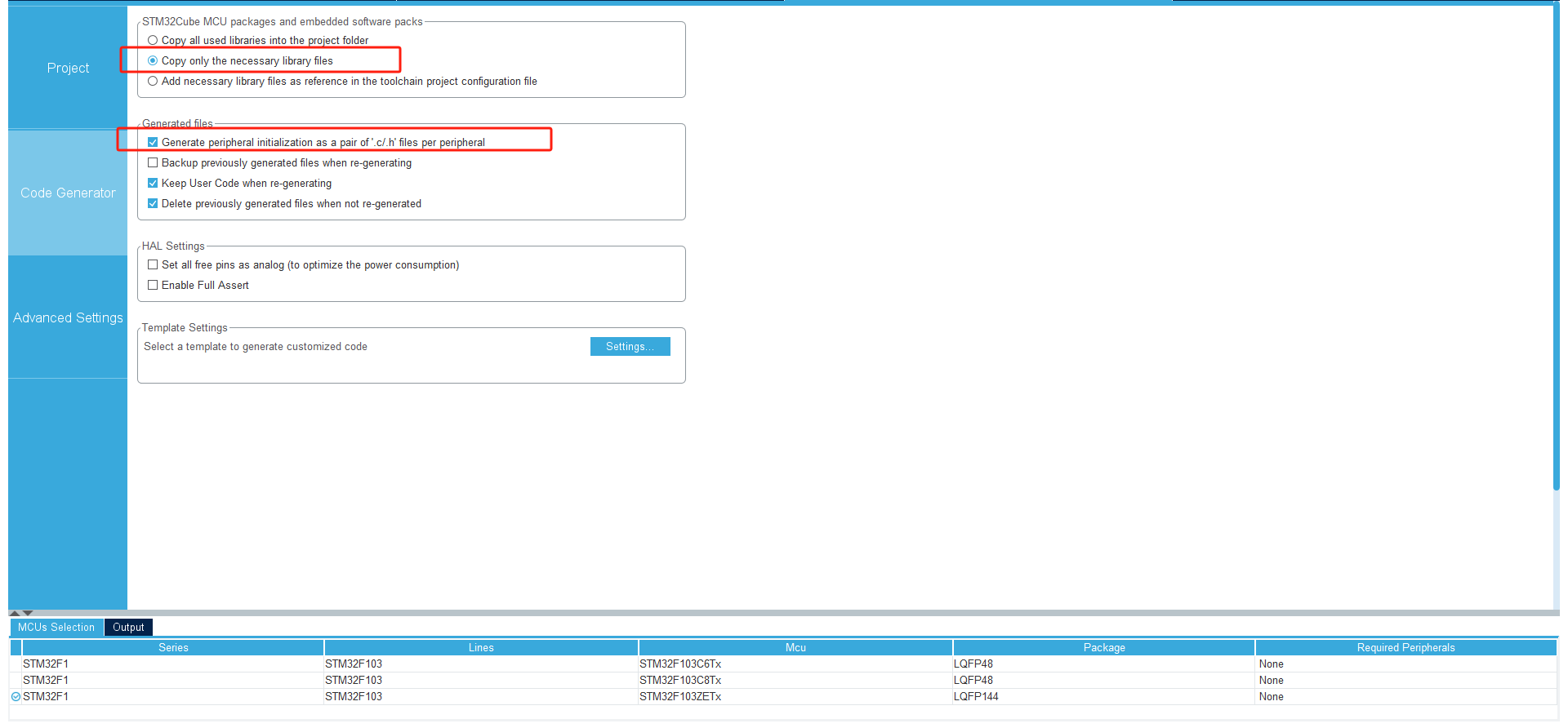

⑥ 配置项目生成路径 ,以及项目需要生成的依赖

image-20250221222154625

image-20250221222244625

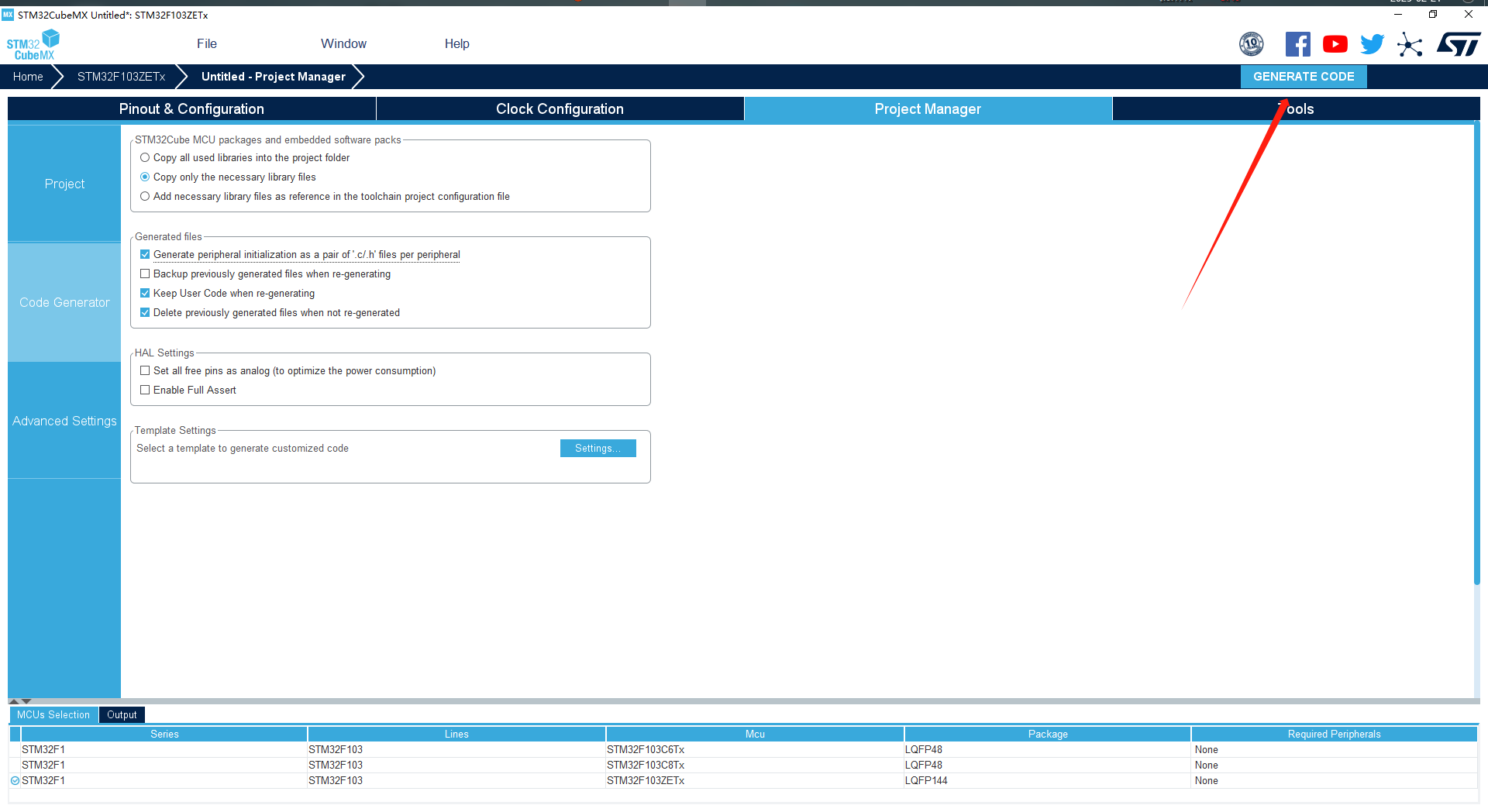

⑦ 生成 并 打开 项目

image-20250221222322300

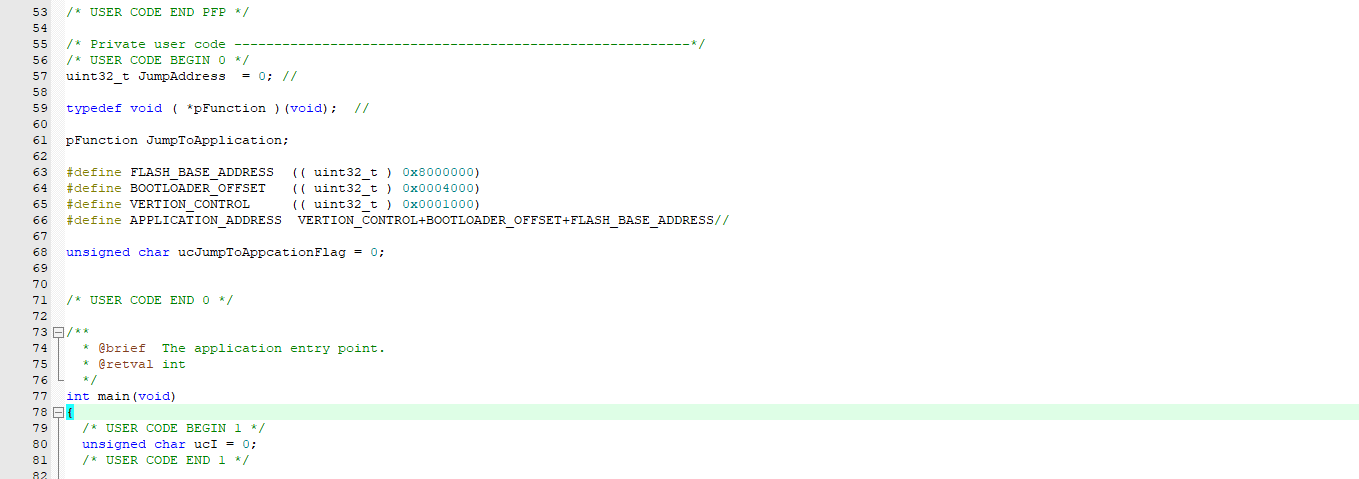

项目中代码

image-20250221223734807

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
uint32_t JumpAddress  = 0; //

typedef void ( *pFunction )(void);  //

pFunction JumpToApplication;

#define FLASH_BASE_ADDRESS  (( uint32_t ) 0x8000000)
#define BOOTLOADER_OFFSET   (( uint32_t ) 0x0004000)
#define VERTION_CONTROL     (( uint32_t ) 0x0001000)
#define APPLICATION_ADDRESS  VERTION_CONTROL+BOOTLOADER_OFFSET+FLASH_BASE_ADDRESS//

unsigned char ucJumpToAppcationFlag = 0;


/* USER CODE END 0 */

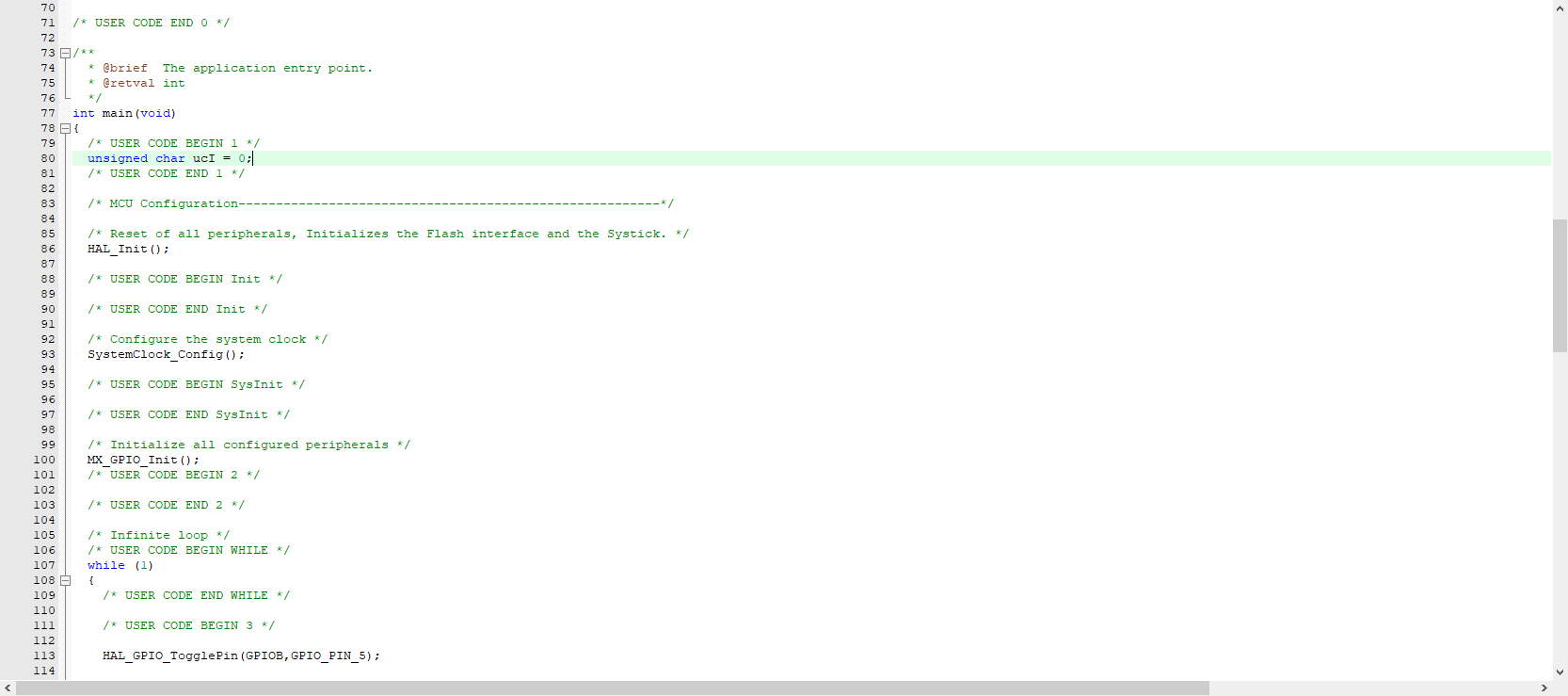

image-20250221223851427

  /* USER CODE BEGIN 1 */
	unsigned char ucI = 0;
  /* USER CODE END 1 */

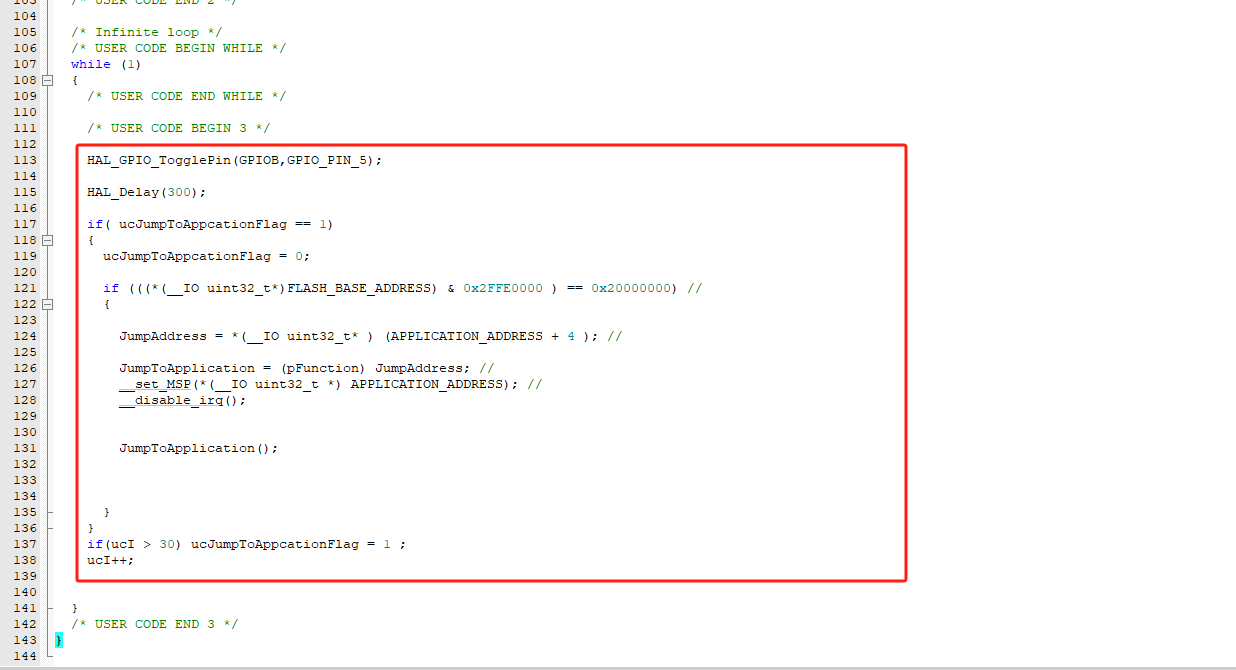

在 Main 函数的 while 的 / USER CODE BEGIN 3 / 循环中写入

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_5);

		HAL_Delay(300);

		if( ucJumpToAppcationFlag == 1)
		{
			ucJumpToAppcationFlag = 0;

			if (((*(__IO uint32_t*)FLASH_BASE_ADDRESS) & 0x2FFE0000 ) == 0x20000000) //
			{

				JumpAddress = *(__IO uint32_t* ) (APPLICATION_ADDRESS + 4 ); //

				JumpToApplication = (pFunction) JumpAddress; //
				__set_MSP(*(__IO uint32_t *) APPLICATION_ADDRESS); //
				__disable_irq();


				JumpToApplication();



			}
		}
		if(ucI > 30) ucJumpToAppcationFlag = 1 ;
		ucI++;

image-20250221223808661

步骤 1

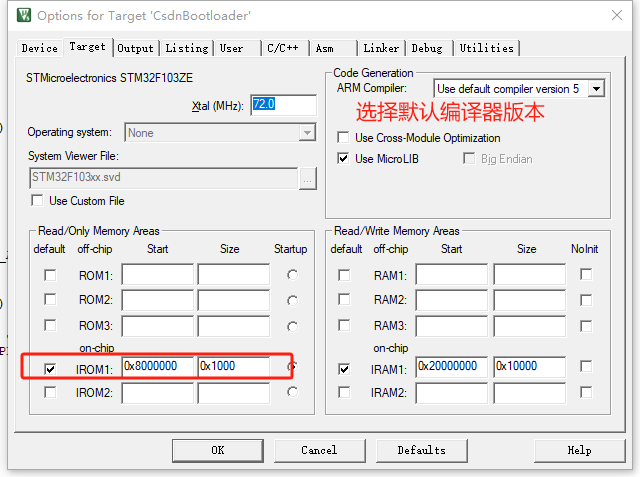

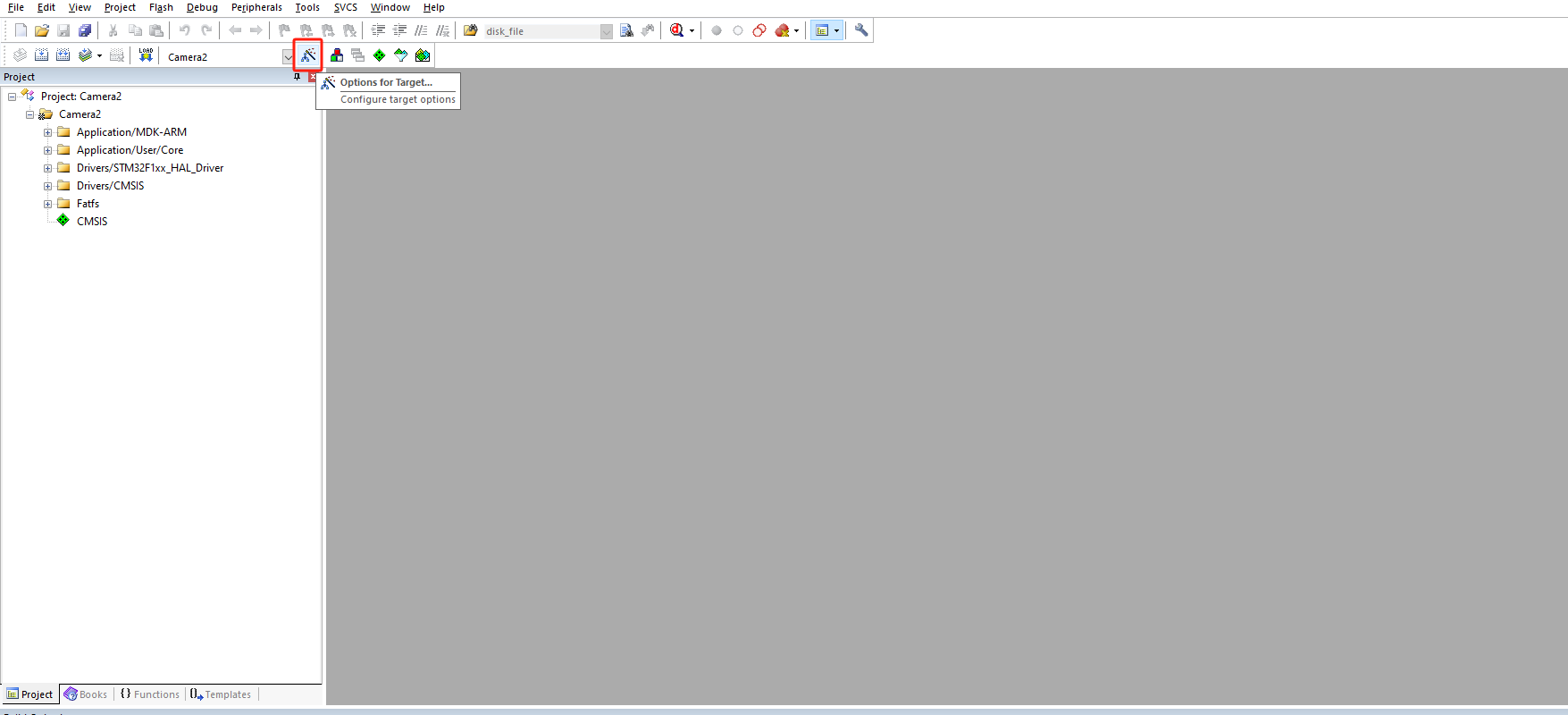

打开魔法棒

image-20250221213013603

image-20250222144325632

设置 对应 程序 存储 的 ROM地址 ,RAM 不需要调整 默认 .

因为 Bootloader 是 默认 上电执行的程序 BOOT0 = 0 时.

步骤 2

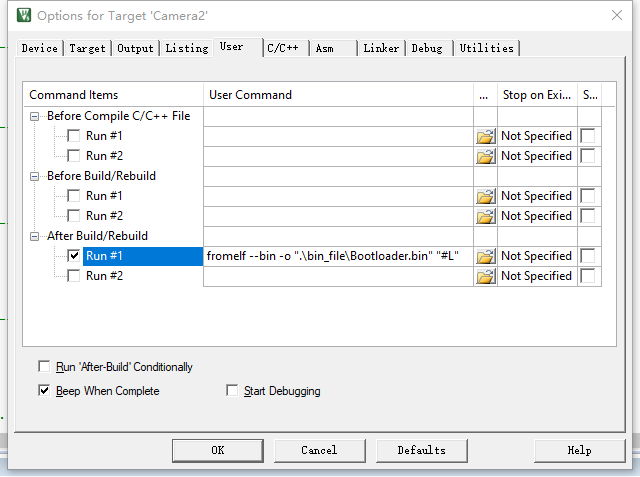

image-20250221215336037

fromelf --bin -o ".\bin_file\Bootloader.bin" "#L"

在这个地方时写入 上图的 执行指令 ( 在编译之后运行 )

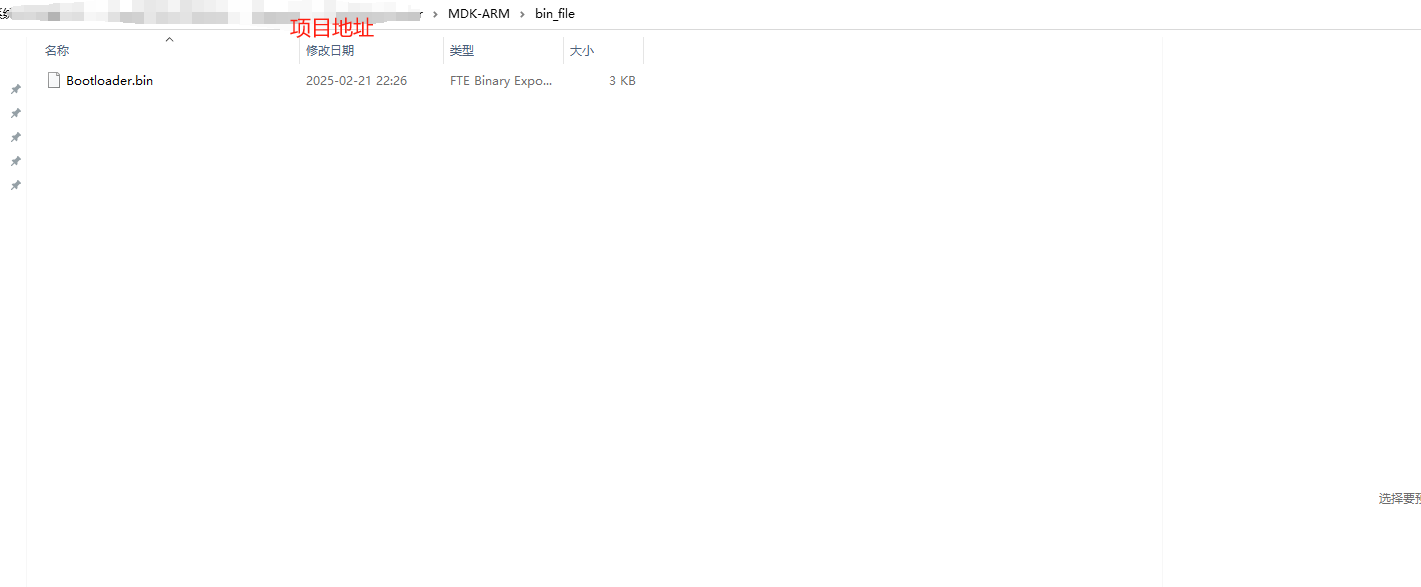

就会在你的 项目 地址 - > MDK-ARM - > bin_file 文件夹中生成你设定的名字的bin 文件

image-20250221222646101

我们知道了 BootLoader 的文件 大小 就可以设置 对应 程序 存放 地址了

步骤3

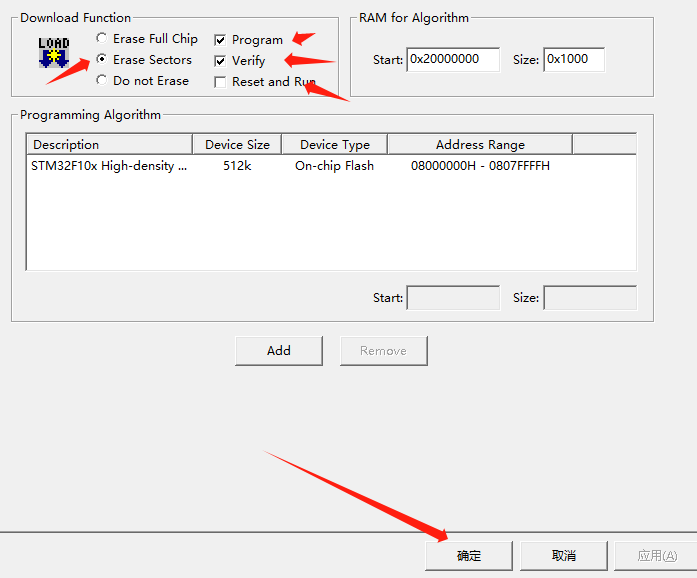

下载器设置

image-20250221220604371

至此,Bootloader 的项目环境 配置完成

我们可以 重新生成一份新的也可以 ,复制现在的项目 用作 Application 项目 ,推荐重新生成一个新的项目.这样两个项目就没有重叠的地方 独立设置(放在boot loader 设置了的东西 ,你忘记改回来)

Application 项目的环境设置

除了 Bootloader 中的步骤 1 不同,其他 修改 如上

这里需要注意 :

​ 一定要看你的Bootloader 的大小 , 然后划分出大于你Bootloader 程序的 Flash 给 Bootloader 存储

并且 程序 的 首地址 一定要符合 X / 254 = ( Int) 是 个整数 , 原因 在这里 讲清除 了 ----> 3.向量表选择位置

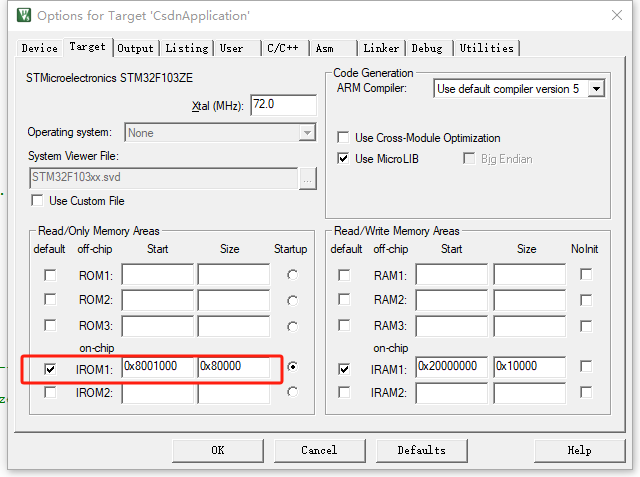

步骤 1 修改成 下面的值

image-20250222144216446

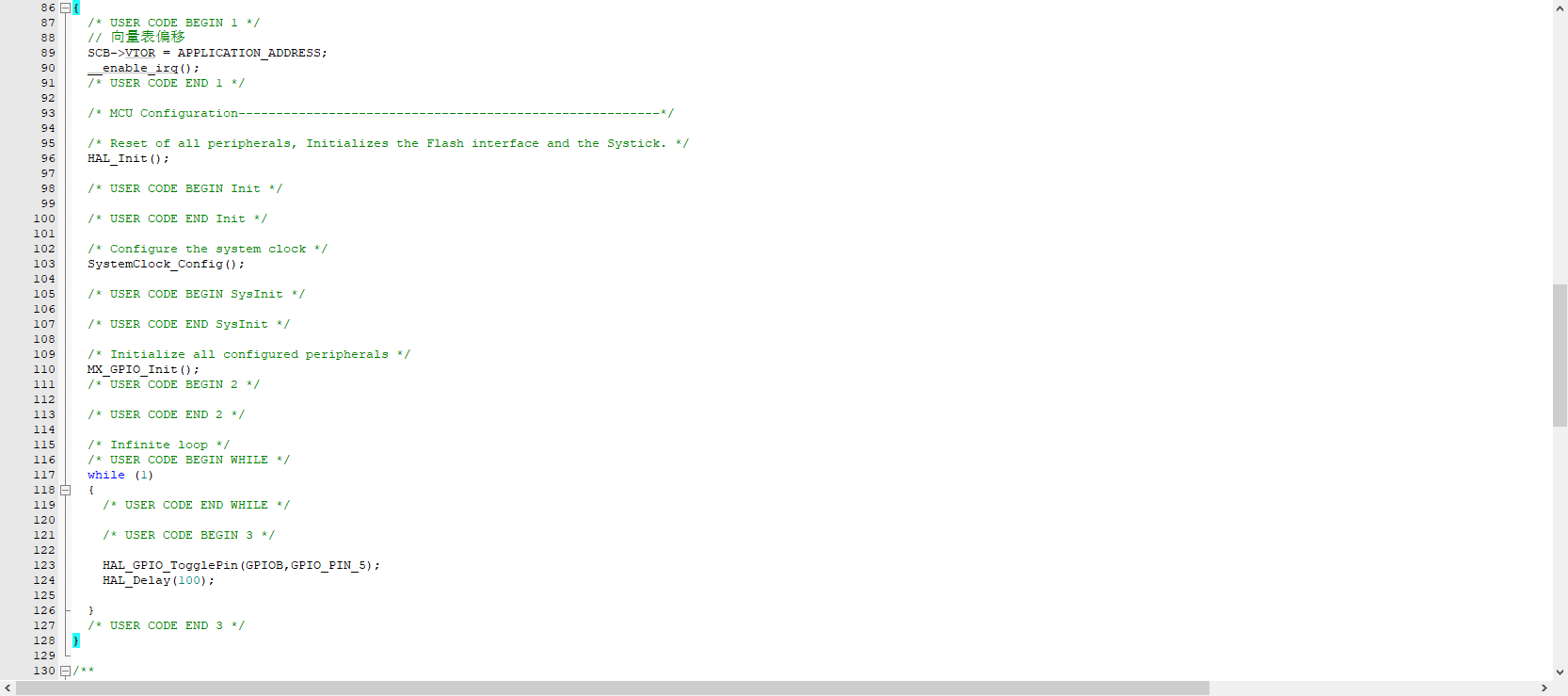

Application 的程序 :

image-20250222145153686

至此 分别把他们烧录进去就可以了

// Bootloader Main 函数 代码

#include "main.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
uint32_t JumpAddress  = 0; //

typedef void ( *pFunction )(void);  // 函数 指针

pFunction JumpToApplication;  //定义一个 函数指针 变量

#define FLASH_BASE_ADDRESS  (( uint32_t ) 0x8000000)  // Flash 首地址 (用来存放 Bootloader )
#define BOOTLOADER_OFFSET   (( uint32_t ) 0x0001000)  // bootloader 的大小
#define VERTION_CONTROL     (( uint32_t ) 0x0000000)  // 给产品 ,以及 升级做 记录的区域
#define APPLICATION_ADDRESS  VERTION_CONTROL+BOOTLOADER_OFFSET+FLASH_BASE_ADDRESS // 主程序 开始地址

unsigned char ucJumpToAppcationFlag = 0; //用来做 延迟 进入主程序的变量 ,
// 在实际开发的时候可以使用 flash 来存储
/**
*uint32_t BOOTLOADER_UPLOADING __attribute__((aligned(4), at(BOOTLOADER_OFFSET + FLASH_BASE_ADDRESS + 0))) = 0; // 字节对齐
**/
/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */
	unsigned char ucI = 0;
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_5);

		HAL_Delay(300);

		if( ucJumpToAppcationFlag == 1)
		{
			ucJumpToAppcationFlag = 0;

			if (((*(__IO uint32_t*)FLASH_BASE_ADDRESS) & 0x2FFE0000 ) == 0x20000000) // 判断堆栈指针是否在 主 堆栈
			{

				JumpAddress = *(__IO uint32_t* ) (APPLICATION_ADDRESS + 4 ); //  获取 Reset handler 的执行地址

                //(__IO uint32_t* ) (APPLICATION_ADDRESS + 4 ) -- >这个 说的是 将它 强制 转成 __IO uint32_t* 变量 , __IO  一个重定义volatile ,告诉编译器 不需要 优化 我这个变量. 对于敏感的 变量 ,一定要 用 volatile .
                // *(__IO uint32_t* ) (APPLICATION_ADDRESS + 4 ) 就是 取 这个地址 中的 值

				JumpToApplication = (pFunction) JumpAddress; //
				__set_MSP(*(__IO uint32_t *) APPLICATION_ADDRESS); // 设置堆栈指针 ,我们从 .s 文件中 ,就知道 程序的 首地址 就是 堆栈顶 地址
				__disable_irq();  // 关闭中断
                // 这里其实还要 清除一下 中断标志位 ,防止 后续 触发


				JumpToApplication(); //跳转到 Application



			}
		}
		if(ucI > 30) ucJumpToAppcationFlag = 1 ;
		ucI++;


  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */


//Application Main 函数

#include "main.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */


// BOOTLOADER 3KB   3*1024 = 3072  0xC00  // 这个地址必须要被 256 整除
// 这里我们可以 稍微 在大一点 ,给 Bootloader  4k 的大小  也就是 0x1000

#define FLASH_BASE_ADDRESS  (( uint32_t ) 0x8000000)
#define BOOTLOADER_OFFSET   (( uint32_t ) 0x0001000)
#define VERTION_CONTROL     (( uint32_t ) 0x0000000)


#define APPLICATION_ADDRESS  VERTION_CONTROL+BOOTLOADER_OFFSET+FLASH_BASE_ADDRESS

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */
	// 向量表偏移
	SCB->VTOR = APPLICATION_ADDRESS; // 设置向量表的偏移
    //有些人 疑惑 为什么这个 向量表的偏移 可以写在 Application 中 ,或者为什么这个时候 才执行
    /**
    * 我的理解 (有误请指针):
    * MSP PUSH 是 --SP 的, 当跳转到这个 主函数 时,直接运行 Reset Handle ( 主程序 ),主程序中的 Reset Handler 重新 执行 SystemInit(),和__main
    * __main 执行完 之后 就 调用 c main 函数 ,这个时候就到了 执行上面的语句 .这个期间 MSP 一直在 Reset Handler (进入 主程序 开始),中间 中断我们也	* 关闭了,所以,可以放到这里.能不能放 BootLoader 区 你们 可以 自己 搜索下 .(我没有思考过)
    *
    **/




	__enable_irq(); //使能 中断
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_5);
		HAL_Delay(100);

  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

* 以上代码不能直接运行,需要配合硬件 ,修改*

代码链接:

 https://gitee.com/kysfh/stm32_-bootloader

转载  需要 署名 和 注明来源
KYSDFH
关注
STM32例程之Bootloader
12-30
通过串口方式实现bootloader功能（非ISP）。 可以直接下载hex文件将程序下载到指定Flash存储区。 文件传输用Xmodem协议。 串口命令输入执行相关动作。
stm32 Various Cortex-M3 projects.zip
06-10
STM32 Various Cortex-M3 Projects STM32是一款基于ARM Cortex-M3内核的微控制器，由意法半导体（STMicroelectronics）生产。Cortex-M3是ARM公司设计的一种低功耗、高性能的32位处理器核心，适用于嵌入式应用。在本...
【STM32标准库】制作一个bootloader
目标：MVP
06-09 1万+
/#endif /``关于地址跳转部分，可以参考STM32 Bootloader程序中Jump2App函数分析。
STM32之BootLoader
最新发布
duierrorshuobu的博客
03-27 1332
STM32 的 BootLoader 为系统的固件更新提供了一种灵活、方便的解决方案。通过合理划分存储区域、编写 BootLoader 代码和应用程序代码，可以实现系统的在线固件更新功能。在实际应用中，需要注意 Flash 操作、中断向量表和通信协议等问题，以确保系统的稳定性和可靠性。
STM32之bootloader
热门推荐
qingtian506的专栏
06-19 3万+
项目需要编写了STM32的bootloader，其实编写bootloader主要事项有以下： 1、为你的bootloader程序选择存储器地址，因为STM32的存储器FLASH存储程序代码空间为512K，需要进行划分。 2、如果需要使用JTAG在线调试，则需要配置区域： 3、为您的用户程序选择合适的存储空间： 同时配置在线调试区域： 4、bootloader程
stm32 bootloader
wxynj的博客
02-22 340
1.bootloader 地址（0x08000000) 2.app地址(修改icf文件) 0x08002000 3.bootloader SystemInit(System_stm32f1xx.c) #define AP_START_SECTOR 0x08002000   void (*user_code_entry)(void);         //NVIC_SetVectorTab...
STM32F10xxx Cortex-M3编程手册-英文版.zip-综合文档
05-19
STM32F10xxx系列微控制器是基于ARM Cortex-M3内核的高性能微处理器，由意法半导体（STMicroelectronics）开发。这些芯片广泛应用于嵌入式系统设计，因其低功耗、丰富的外设接口和强大的计算能力而受到工程师们的青睐...
STM32F103 Cortex-M3 HAL CAN Bootloader 研究与应用
资源摘要信息:"Bootloader_stm32_halcanBootLoader_Bootloader_STM32F103_cortexm3_" Bootloader是嵌入式系统中一个非常重要的组成部分。它是一个小段程序，用于初始化硬件设备，为加载和运行应用程序做好准备。在...
STM32f103 cortex-m3代码下载与VTB6程序解析
标题中提到的“cortex-m3 STM32f103 程序代码下载”是一个涉及ARM Cortex-M3内核微控制器的编程过程。这里的关键知识点包括ARM Cortex-M3处理器，STM32F103系列微控制器以及程序代码下载的方法。 ARM Cortex-M3是...
Bootloader for STM32
11-27
Bootloader for STM32 优点 优点: 1 Bootloader仅仅占用8K空间比一般的Bootloader都小。 2 传输文件使用Ymodem协议，传输文件更稳定。 3 HEX转BIN工具，省去很多麻烦。 4 开机检查GPIO判断是进入Bootloader还是APP。
STM32F103系列Bootloader
12-29
STM32F103系列bootloader,便于更新项目固件。有什么不懂的可以私信我，顺便赚点积分下载东西。。。(QAQ!!!)
stm32f103串口BootLoader工程及APP工程（自己动手，亲测可用）
03-09
stm32f103串口BootLoader工程及APP工程，完整可以做实验，上位机用SecureCrt
STM32F10xxx Cortex-M3编程手册.zip_churchvdd_stm32f10x_stm32f10xxx_ye
09-20
STM32F10xxx系列是意法半导体（STMicroelectronics）推出的基于ARM Cortex-M3内核的微控制器，广泛应用于各种嵌入式系统设计。这个编程手册是开发者理解和掌握STM32F10xxx系列微控制器的重要参考资料，涵盖了芯片的...
stm32之Bootloader
zj490044512的博客
10-17 1876
利用bootloader代码能够实现远程代码更新。 要清楚的认识bootloader，我们就要先了解stm32正常程序运行流程。 在stm32中将所有的中断做成了一张中断向量表(其实就像是一张表格)，由上图可知由栈顶地址向下，我们可以大致分为三个部分。 1、中断向量表 2、各个中断程序入口。 3、main函数入口。 整个单片机上电运行的流程为： 上电------复位(...
STM32---BOOTLOADER
cw0617的博客
11-30 3490
1、什么是Bootloader Bootloader是硬件启动的引导程序，是运行操作系统的前提。在操作系统内核或用户应用程序运行之前运行的一段小代码。对硬件进行相应的初始化和设定，最终为操作系统准备好环境。 2、Bootloader作用 bootloader的作用一般是用作更新APP，和初始化后设定跳转到对应的APP。如果APP不加更新功能的话也可以直接将APP写入到0x08000000这个地址里。 更新程序就是数据包的接收、校验、写入，全部写入完成后检查APP的启动向量为合格就可以跳转到APP里。
基于STM32的bootloader
m0_62949688的博客
01-31 935
bootloader 0x8000 0000 32K 校验、引导APP、升级。分区 地址 大小 作用。APP 0x8000 8000 192K 主应用程序。外设w25x16 m24c02。
STM32 简易Bootloader
m0_46489657的博客
05-10 3735
主要实现bootloader串口读取app程序 ，将app程序拷贝到对应运行的flash区域，跳转到对应的区域执行代码。本文没有复杂的显示，app只点亮一个灯做测试用。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
