本文详细描述了WebRTC一对一视频通话中的offer、answer和candidate信令流程，包括客户端和服务端的交互，以及如何在RTCPeerConnection上设置和转发SDP。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本篇博客主要讲解offer、answer、candidate信令实现，涵盖了媒体协商和网络协商相关实现。
本系列博客主要记录一对一WebRTC视频通话实现过程中的一些重点，代码全部进行了注释，便于理解WebRTC整体实现。

一对一WebRTC视频通话系列往期博客

一对一WebRTC视频通话系列（一）—— 创建页面并显示摄像头画面
一对一WebRTC视频通话系列（二）——websocket和join信令实现
一对一WebRTC视频通话系列（三）——leave和peer-leave信令实现

offer、answer、candidate信令实现

整体实现思路

整体实现思路(红色部分为客户端，蓝色为服务端)：
（1）收到new­peer （handleRemoteNewPeer处理），作为发起者创建RTCPeerConnection，绑定事件响应函数，加入本地流；
（2）创建offer sdp，设置本地sdp，并将offer sdp发送到服务器；
（3）服务器收到offer sdp 转发给指定的remoteClient；
（4）接收者收到offer，也创建RTCPeerConnection，绑定事件响应函数，加入本地流；
（5）接收者设置远程sdp，并创建answer sdp，然后设置本地sdp并将answer sdp发送到服务器；
（6）服务器收到answer sdp 转发给指定的remoteClient；
（7）发起者收到answer sdp，则设置远程sdp；
（8）发起者和接收者都收到ontrack回调事件，获取到对方码流的对象句柄；
（9）发起者和接收者都开始请求打洞，通过onIceCandidate获取到打洞信息（candidate）并发送给对方
（10）如果P2P能成功则进行P2P通话，如果P2P不成功则进行中继转发通话。

1. 客户端

（1）创建RTCPeerConnection，绑定事件响应函数，加入本地流
handleRemoteNewPeer->doOffer->ceratePeerConnection()

function doOffer() {
    //创建RTCPeerConnection对象
    if(pc == null)
        ceratePeerConnection();
    pc.createOffer().then(createOfferAndSendMessage).catch(handleCreateOfferError);
}

function ceratePeerConnection() {
    //创建RTCPeerConnection对象
    pc = new RTCPeerConnection(null);
    pc.onicecandidate = handleIceCandidate;
    pc.ontrack = handleRemoteStreamAdd;
    localStream.getTracks().forEach(track => {
        pc.addTrack(track, localStream);
    });
}

（2）创建offer sdp，设置本地sdp，并将offer sdp发送到服务器
handleRemoteNewPeer->doOffer->
pc.createOffer().then(createOfferAndSendMessage).catch(handleCreateOfferError);

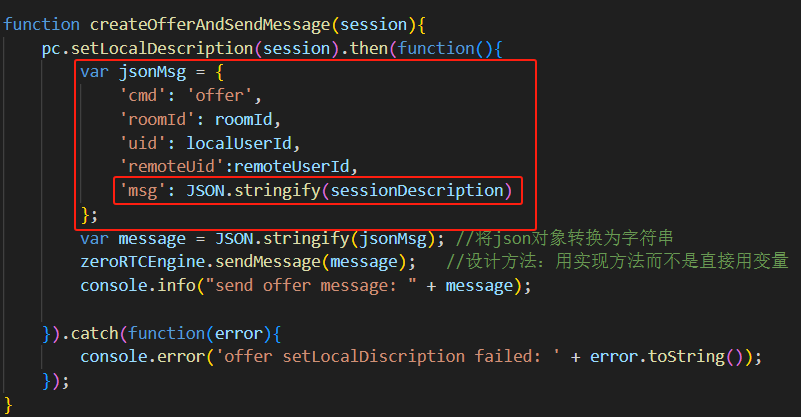

function createOfferAndSendMessage(session){
    pc.setLocalDescription(session).then(function(){
        var jsonMsg = {
            'cmd': 'offer',
            'roomId': roomId,
            'uid': localUserId,
            'remoteUid':remoteUserId,
            'msg': JSON.stringify(session)
        };
        var message = JSON.stringify(jsonMsg); //将json对象转换为字符串
        zeroRTCEngine.sendMessage(message);   //设计方法：用实现方法而不是直接用变量
        console.info("send offer message: " + message);

    }).catch(function(error){
        console.error('offer setLocalDiscription failed: ' + error.toString());
    });
}

（4）接收者收到offer，也创建RTCPeerConnection，绑定事件响应函数，加入本地流
ZeroRTCEngine.prototype.onmessage()解析收到信息。
当信令为SIGNAL_TYPE_OFFER时，调用handleRemoteOffer()进行处理。

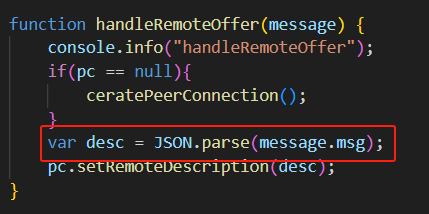

	function handleRemoteOffer(message) {
	    console.info("handleRemoteOffer");
	    if(pc == null){
	        ceratePeerConnection();
	    }
	    var desc = JSON.parse(message.msg);
	    pc.setRemoteDescription(desc);
	    doAnswer();
	}

（5）接收者设置远程sdp，并创建answer sdp，然后设置本地sdp并将answer sdp发送到服务器；
在（4）完成后，调用doAnswer()函数实现。

function doAnswer() {
    pc.createAnswer().then(createAnswerAndSendMessage).catch(handleCreateAnswerError);
}

function createAnswerAndSendMessage(session){
    pc.setLocalDescription(session).then(function(){
        var jsonMsg = {
            'cmd': 'answer',
            'roomId': roomId,
            'uid': localUserId,
            'remoteUid':remoteUserId,
            'msg': JSON.stringify(session)
        };
        var message = JSON.stringify(jsonMsg); //将json对象转换为字符串
        zeroRTCEngine.sendMessage(message);   //设计方法：用实现方法而不是直接用变量
        console.info("send answer message: " + message);

    }).catch(function(error){
        console.error('answer setLocalDiscription failed: ' + error.toString());
    });
}

（7）发起者收到answer sdp，则设置远程sdp；
ZeroRTCEngine.prototype.onmessage()解析收到信息。
当信令为SIGNAL_TYPE_ANSWER时，调用handleRemoteAnswer()进行处理。

function handleRemoteAnswer(message) {
    console.info("handleRemoteAnswer");
    var desc = JSON.parse(message.msg);
    pc.setRemoteDescription(desc);
}

（8）发起者和接收者都收到ontrack回调事件，获取到对方码流的对象句柄； ???

（9）发起者和接收者都开始请求打洞，通过onIceCandidate获取到打洞信息（candidate）并发送给对方

function createPeerConnection() {
    pc = new RTCPeerConnection(null);
    pc.onicecandidate = handleIceCandidate;
    pc.ontrack = handleRemoteStreamAdd;

    localStream.getTracks().forEach((track) => pc.addTrack(track, localStream));
}

function handleIceCandidate(event) {
    console.info("handleIceCandidate");
    if (event.candidate) {
        var jsonMsg = {
            'cmd': 'candidate',
            'roomId': roomId,
            'uid': localUserId,
            'remoteUid': remoteUserId,
            'msg': JSON.stringify(event.candidate)
        };
        var message = JSON.stringify(jsonMsg);
        zeroRTCEngine.sendMessage(message);
        console.info("send candidate message");
    } else {
        console.warn("End of candidates");
    }
}

function handleRemoteCandidate(message) {
    console.info("handleRemoteCandidate");
    var candidate = JSON.parse(message.msg);
    pc.addIceCandidate(candidate).catch(e => {
        console.error("addIceCandidate failed:" + e.name);
    });
}

在这里插入图片描述
在这里插入图片描述

2. 服务端

主要完成以下两点：
（3）服务器收到offer sdp 转发给指定的remoteClient；
（6）服务器收到answer sdp 转发给指定的remoteClient；
应从消息监听函数入手，完成对offer、answer、candidate这3种情况的处理。

// 监听客户端发送的消息
conn.on("text", function (str) {
    console.info("Received msg:"+str);
    var jsonMsg = JSON.parse(str);
    switch(jsonMsg.cmd){
        case SIGNAL_TYPE_JOIN:
            handleJoin(jsonMsg, conn);
            break;
        case SIGNAL_TYPE_LEAVE:
            handleLeave(jsonMsg);
            break;
        case SIGNAL_TYPE_OFFER://新添1
            handleOffer(jsonMsg);
            break;
        case SIGNAL_TYPE_ANSWER://新添2
            handleAnswer(jsonMsg);
            break;
        case SIGNAL_TYPE_CANDIDATE://新添3
            handleCandidate(jsonMsg);
        break;
    }
});

首先完成offer信令处理函数：
当收到视频流 offer 消息时，它会提取房间ID、用户ID和远程用户ID，然后检查房间Map中是否存在该用户ID。如果存在用户ID，它会将消息发送给远程用户。
实现原理如下：

  1. 获取房间ID和用户ID。
  2. 获取房间Map。
  3. 检查用户ID是否存在于房间Map中。
  4. 如果远程用户存在，将消息发送给远程用户。
  5. 如果不存在，输出错误信息。
function handleOffer(message){
    // 获取房间ID和用户ID
    var roomId = message.roomId;
    var uid = message.uid;
    var remoteUid = message.remoteUid;
    console.info("handleOffer uid:" + uid + " send offer to remoteUid: " + remoteUid);

    // 获取房间Map
    var roomMap = roomTableMap.get(roomId);
    if(roomMap == null){
        console.error("roomId:" + roomId + " is not exist");
        return;
    }

    if(roomMap.get(uid) == null){
        console.error("uid:" + uid + " is not exist in roomId:" + roomId);
        return;
    }

    var remoteClient = roomMap.get(remoteUid);
    if(remoteClient){
        var msg = JSON.stringify(message);
        remoteClient.conn.sendText(msg);
    }else{
        console.error("remoteUid:" + remoteUid + " is not exist in roomId:" + roomId);
    }
}

answer和candidate信令处理函数逻辑与offer几乎一样，简单修改函数名称和打印信息即可：

function handleAnswer(message){
    // 获取房间ID和用户ID
    var roomId = message.roomId;
    var uid = message.uid;
    var remoteUid = message.remoteUid;
    console.info("handleAnswer uid:" + uid + " send answer to remoteUid: " + remoteUid);

    // 获取房间Map
    var roomMap = roomTableMap.get(roomId);
    if(roomMap == null){
        console.error("roomId:" + roomId + " is not exist");
        return;
    }

    if(roomMap.get(uid) == null){
        console.error("uid:" + uid + " is not exist in roomId:" + roomId);
        return;
    }

    var remoteClient = roomMap.get(remoteUid);
    if(remoteClient){
        var msg = JSON.stringify(message);
        remoteClient.conn.sendText(msg);
    }else{
        console.error("remoteUid:" + remoteUid + " is not exist in roomId:" + roomId);
    }
}

function handleCandidate(message){
    // 获取房间ID和用户ID
    var roomId = message.roomId;
    var uid = message.uid;
    var remoteUid = message.remoteUid;
    console.info("handleCandidate uid:" + uid + " send Candidate to remoteUid: " + remoteUid);

    // 获取房间Map
    var roomMap = roomTableMap.get(roomId);
    if(roomMap == null){
        console.error("roomId:" + roomId + " is not exist");
        return;
    }

    if(roomMap.get(uid) == null){
        console.error("uid:" + uid + " is not exist in roomId:" + roomId);
        return;
    }

    var remoteClient = roomMap.get(remoteUid);
    if(remoteClient){
        var msg = JSON.stringify(message);
        remoteClient.conn.sendText(msg);
    }else{
        console.error("remoteUid:" + remoteUid + " is not exist in roomId:" + roomId);
    }
}
