【matlab的图形结构】

1. 基本图形对象结构及函数：
   1. matlab的图形结构

图形对象- MATLAB & Simulink- MathWorks 中国

所有的图形对象均属于句柄类

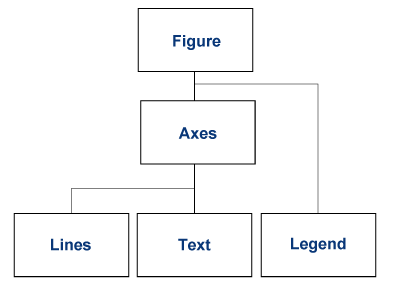

上图是一个基本绘图的例子，注意其中legend对象虽然构建上

1. 1. 1. 父子关系

对象间的关系保存在 Parent 和 Children 属性中。例如，坐标区的父级是一个图窗。坐标区的 Parent 属性包含了该坐标区所在图窗的句柄。同样，图窗的 Children 属性包含了其所含的所有坐标区。图窗 Children 属性还包含其所含的其他所有对象，如图例和用户界面对象。

您还可以指定对象的父级。例如，创建一个组对象，让该组成为坐标区中线条的父级：

hg = hggroup;

plot(rand(5),'Parent',hg)

Children,Parent，每个对象都有这两个属性，Children，不显示隐藏的（handlevisible='off'）

而allchild为每个句柄返回所有子级的列表（包括具有隐藏句柄的子级）。如果 handle_list 为单个元素，则 allchild 以向量返回该输出。如果 handle_list 为句柄向量，则输出是元胞数组。

注意：

图形对象可以没有父级，或者说父级设置为[]，此时自动设置为0*0 GraphicPlaceholder（但是不能直接设置为这个），图形不显示，即便visible=on。在加载mat文件中的axes等对象时可能会发生这类情况，需要手动将其父级设置为gcf。此外，父级还可能是AxesLayoutManager(Internal)，效果类似。

查询函数：

allchild，findobj

1. 1. 1. 1. NodeChildren

还有一类子级关系为NodeChildren，对象的该属性的父级也是该对象，但是这个属性对象不一定是Children里面的，比如lgd. NodeChildren是Camera2D

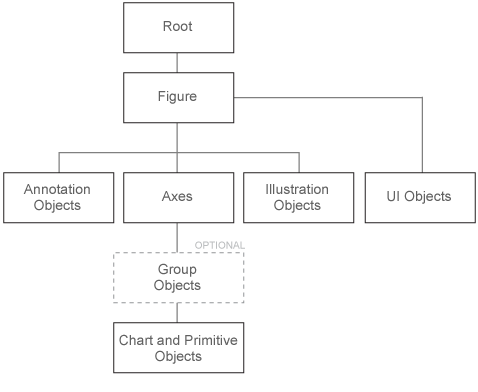

1. 1. 1. 图形对象的分类

所有的图形对象见下

图形对象属性- MATLAB & Simulink- MathWorks 中国

包括顶层对象还有一系列axes子级绘图对象，以及这些子级对象更基本的原始对象

1. 1. 1. 1. 顶层对象

包括groot，fig,axes等等容器，其中GeographicAxes TiledChartLayout二者是新出的

Root 属性	图形环境和状态信息
Figure 属性	控制图窗窗口的外观和行为
Axes 属性	坐标区的外观和行为
PolarAxes 属性	极坐标区的外观和行为
GeographicAxes 属性	控制地理坐标区的外观和行为
TiledChartLayout 属性	分块图布局的外观和行为

1. 1. 1. 1. 图图表对象表对象

Area 属性	区域图的外观和行为
Bar 属性	条形图的外观和行为
BoxChart 属性	控制箱线图的外观和行为
BubbleChart 属性	气泡图的外观和行为
BubbleCloud 属性	气泡云的外观和行为
Contour 属性	等高线图的外观和行为
ErrorBar 属性	误差条图的外观和行为
GeographicBubbleChart 属性	控制地理气泡图的外观和行为
HeatmapChart 属性	热图的外观和行为
Line 属性	图形线条的外观和行为
ParallelCoordinatesPlot 属性	控制平行坐标图的外观和行为
Quiver 属性	箭头图的外观和行为
Scatter 属性	散点图的外观和行为
ScatterHistogramChart 属性	控制散点直方图的外观和行为
StackedAxesProperties 属性	堆叠图中各轴的外观和行为
StackedLineChart 属性	堆叠图的外观和行为
StackedLineProperties 属性	堆叠图中单个线条的外观和行为
Stair 属性	阶梯图的外观和行为
Stem 属性	针状图的外观和行为
Surface 属性	图曲面的外观和行为
WordCloudChart 属性	控制文字云图的外观和行为

1. 1. 1. 1. 原始对象

AnimatedLine 属性	线条动画的外观和行为
Image 属性	图像的外观和行为
Light 属性	光源的外观和行为
Line 属性	基本线条的外观和行为
Patch 属性	补片的外观和行为
Polygon 属性	多边形的外观和行为
Rectangle 属性	矩形的外观和行为
Surface 属性	基本曲面的外观和行为
Text 属性	坐标区文本的外观和行为

1. 1. 1. 1. 插图对象（illustration）

ColorBar 属性	颜色栏的外观和行为
Legend 属性	图例的外观和行为
BubbleLegend 属性	气泡图例的外观和行为

1. 1. 1. 1. 标尺对象

CategoricalRuler 属性	控制具有分类值的轴
DatetimeRuler 属性	控制具有日期时间值的轴
DurationRuler 属性	控制具有持续时间值的轴
NumericRuler 属性	控制数值轴
GeographicRuler 属性	用地理值控制轴的外观和行为

1. 1. 1. 1. 注释对象

Arrow 属性	箭头的外观和行为
DoubleEndArrow 属性	双箭头的外观和行为
Ellipse 属性	椭圆的外观和行为
Line 属性	注释线条的外观和行为
Rectangle 属性	注释矩形的外观和行为
TextArrow 属性	文本箭头的外观和行为
TextBox 属性	文本框的外观和行为

1. 1. 1. 1. 函数对象

FunctionLine 属性	线图的外观和行为
ImplicitFunctionLine 属性	隐式线图的外观和行为
ParameterizedFunctionLine 属性	参数化线图的外观和行为
FunctionContour 属性	函数等高线图的外观和行为
FunctionSurface 属性	曲面图的外观和行为
ImplicitFunctionSurface 属性	隐式曲面图的外观和行为
ParameterizedFunctionSurface 属性	参数化曲面图的外观和行为

1. 1. 1. 图形对象方法

set,get,reset,以及句柄均有的inspect属性检查器方法（一般可以用ctrlD）

delete,copy,copyobj(复制对象及后代某个对象的子级
