（五) 基于cadence 617 对共源放大器进行直流、交流、仿真 -------对比电阻、带源级反馈

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

提示：以下是本篇文章正文内容，下面案例可供参考

一、基本知识

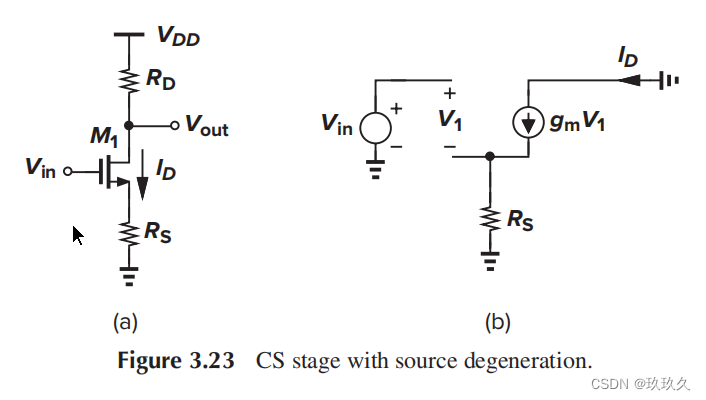

带源级负反馈的共源级

$$\begin{array}{rl}{A}_v& =-G_m{R}_D\\ & =\frac{-g_m{R}_D}{1+g_m{R}_S}\end{array}$$
  在电阻为负载的共源放大器的源端串联一个电阻会具有更好的线性度，因为输入电压V_IN在上升的过程中，会造成I_D的增加，从而使得R_S的压降升高，使得V_GS降低，所以I_D的变化不会随V_GS的变化变得那么剧烈了，所以线性度也就更好了。

二、电路图绘制

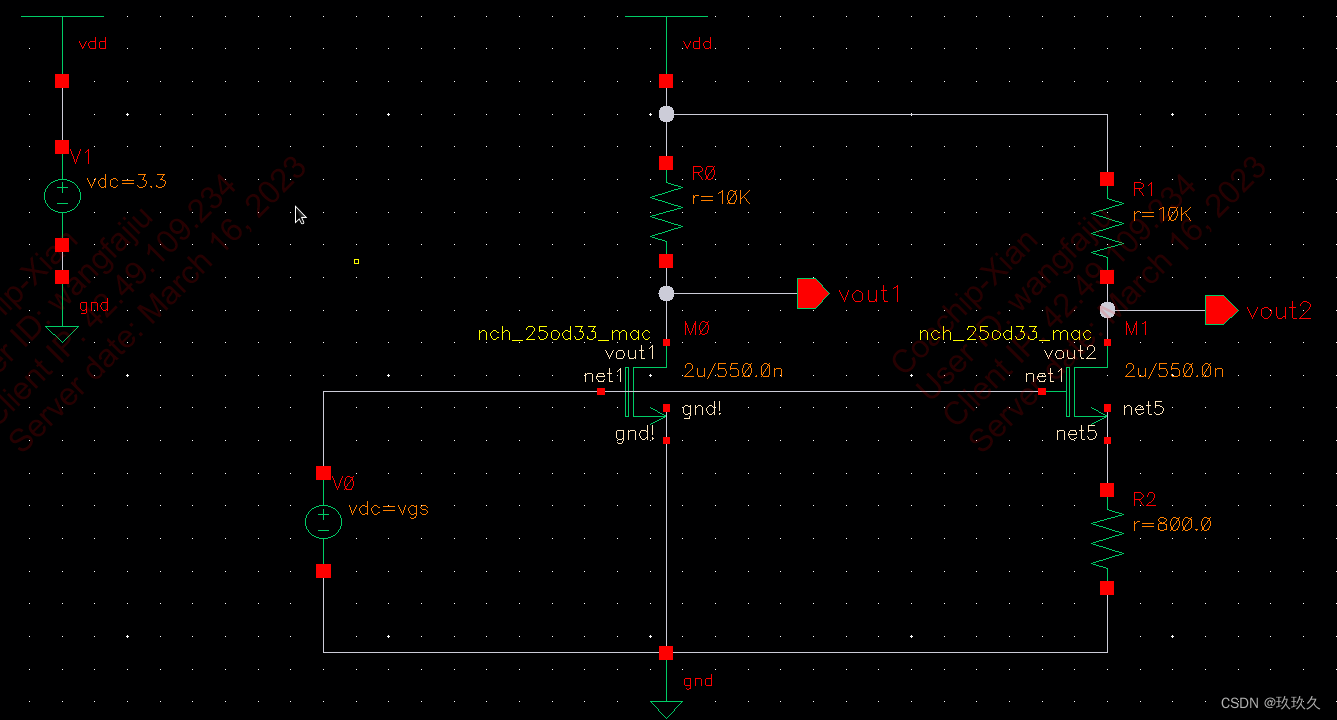

   参考具体绘制步骤

仿真三步 设置变量，选择仿真，设置输出（也可以先仿完然后从电路图上选择需要的节点）

三、直流仿真

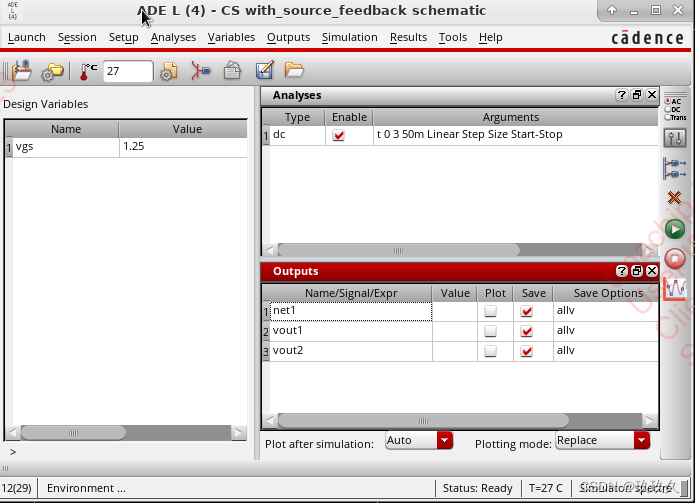

1.设置仿真

2.开始仿真 run

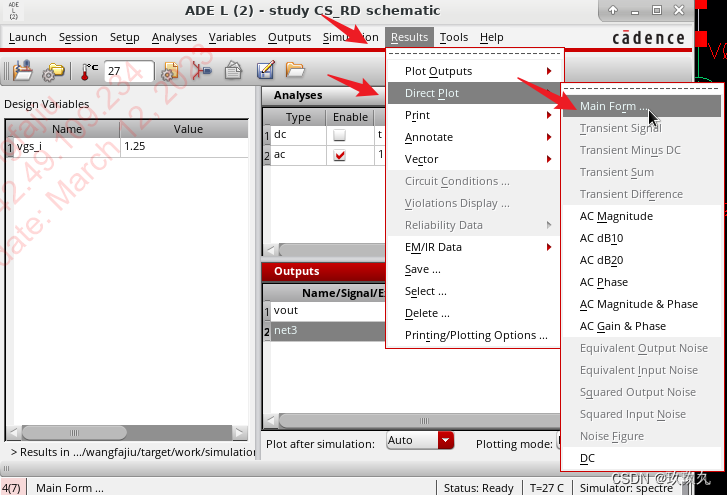

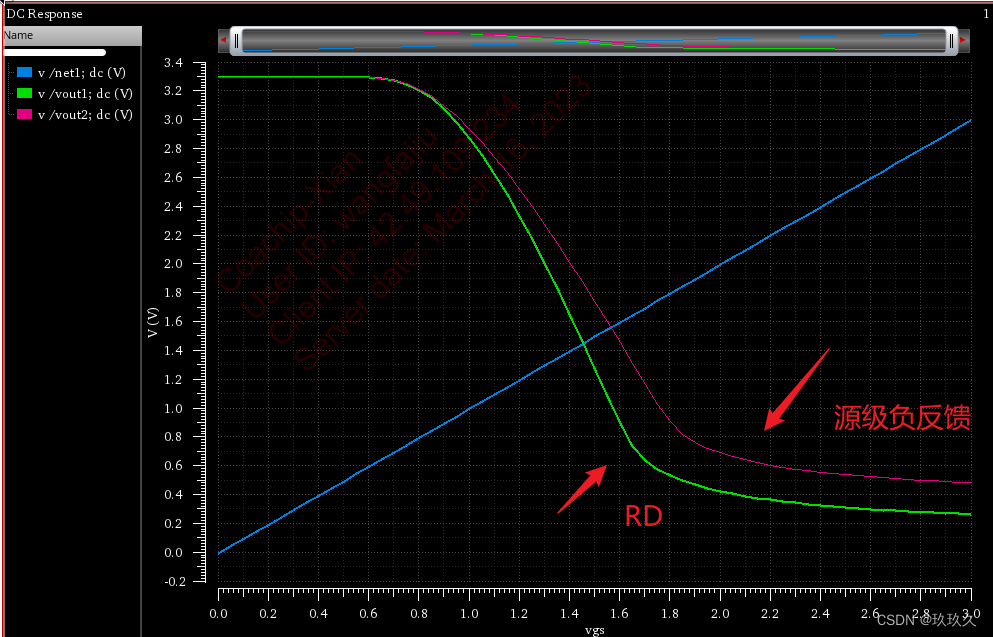

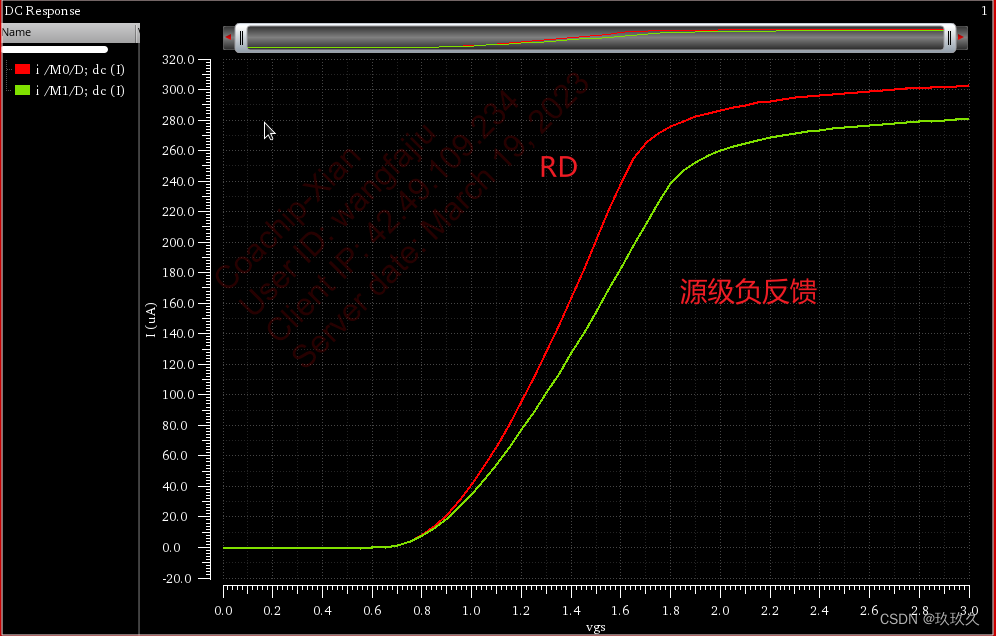

3.查看波形

   

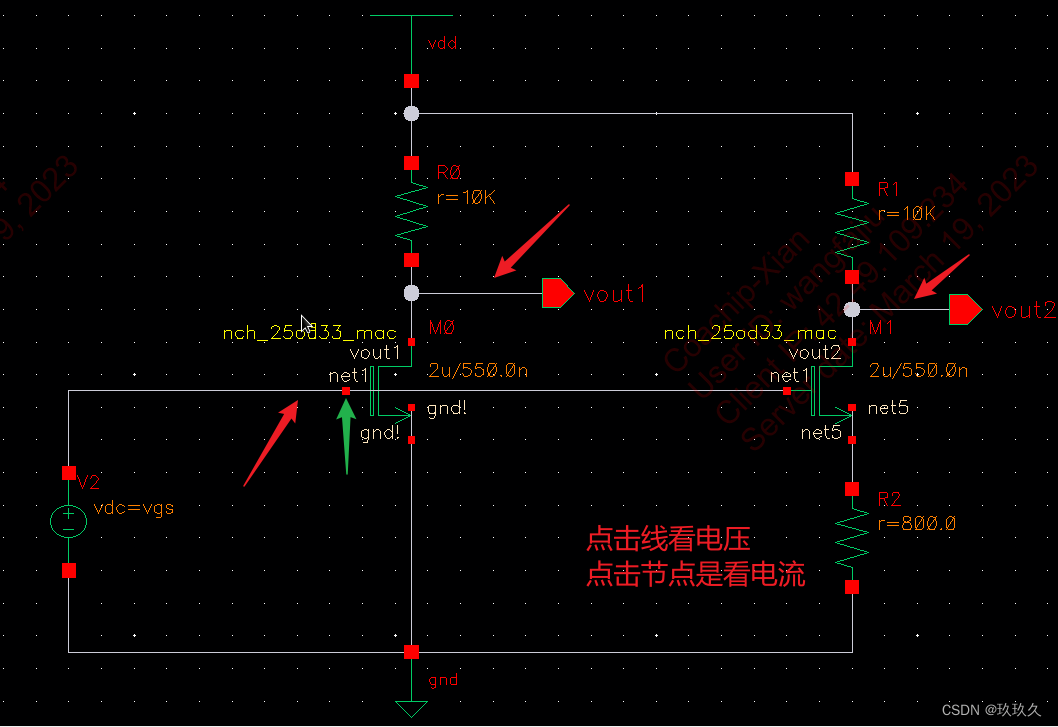

如果要看电流关系，一定要早outputing里面建立输出电流（而电压的话，有时候可以不设置直接开始仿真，点击线就可以）

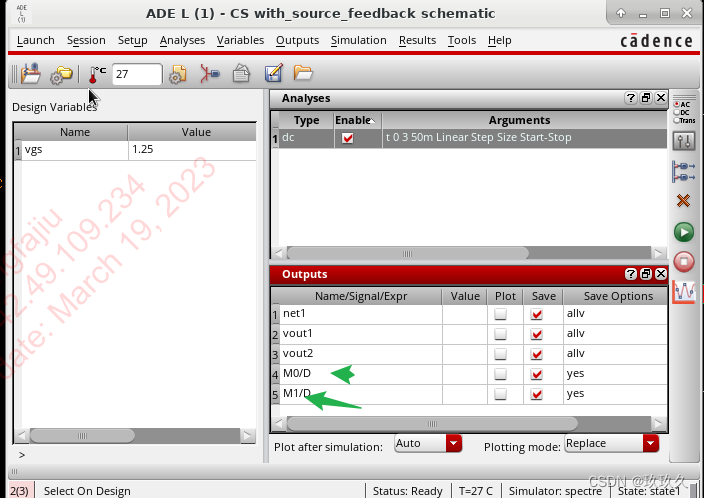

返回ADE建立电流输出，再开始仿真

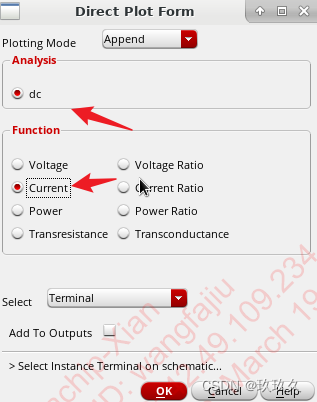

选择电流，然后点击输出漏级节点与输入

四、交流仿真

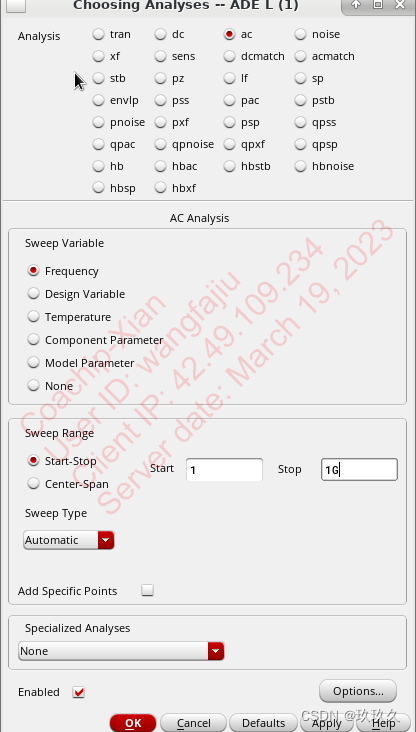

1.设置仿真、开始仿真

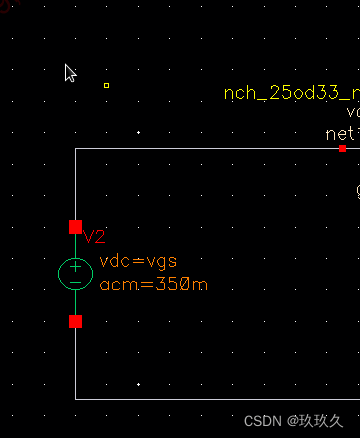

修改电路，添加acm = 350m 一定要保存啊


按OK开始仿真

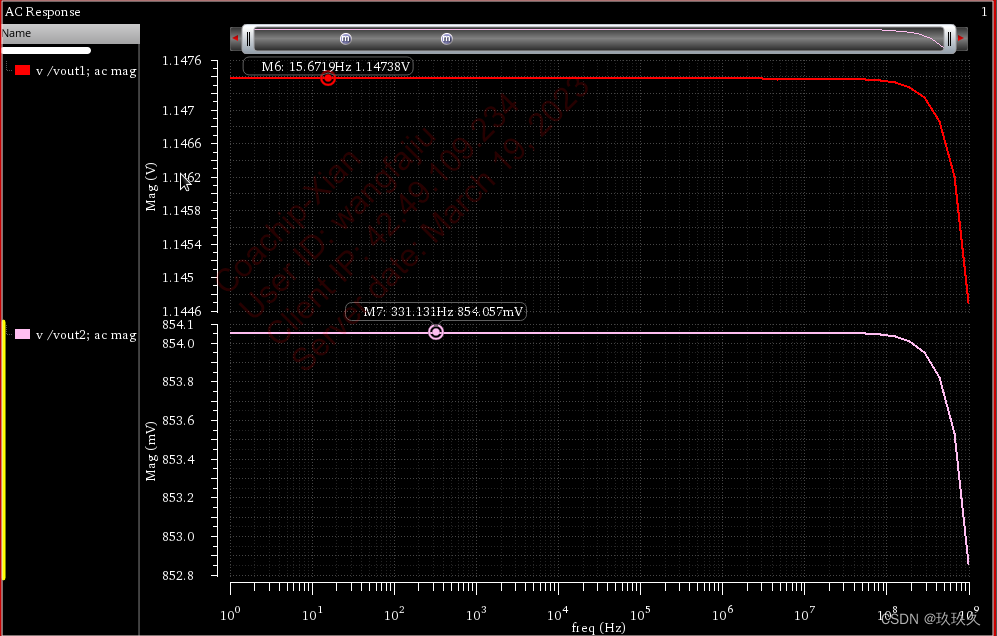

2.查看波形

五、 瞬态仿真

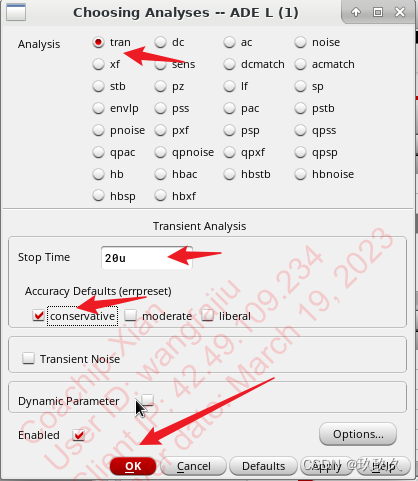

1.设置仿真、开始仿真

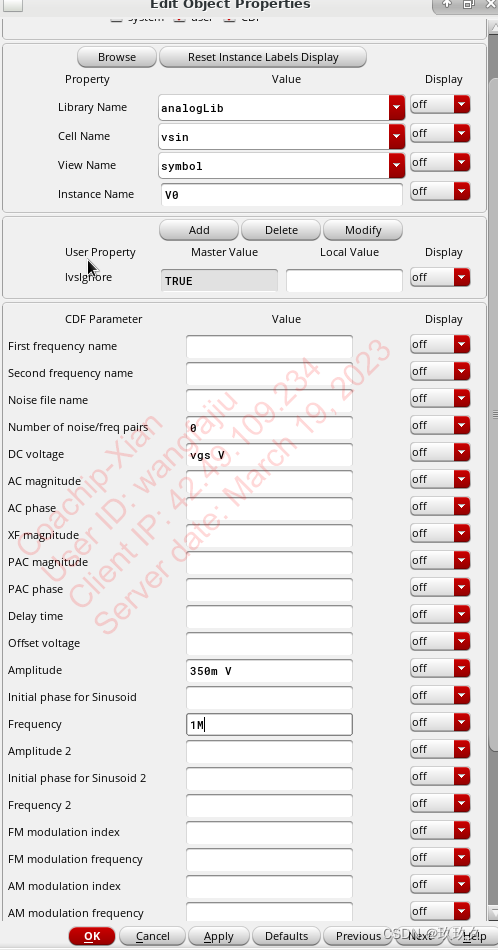

将vdc替换为vsin，设置如下，然后保存

设置仿真

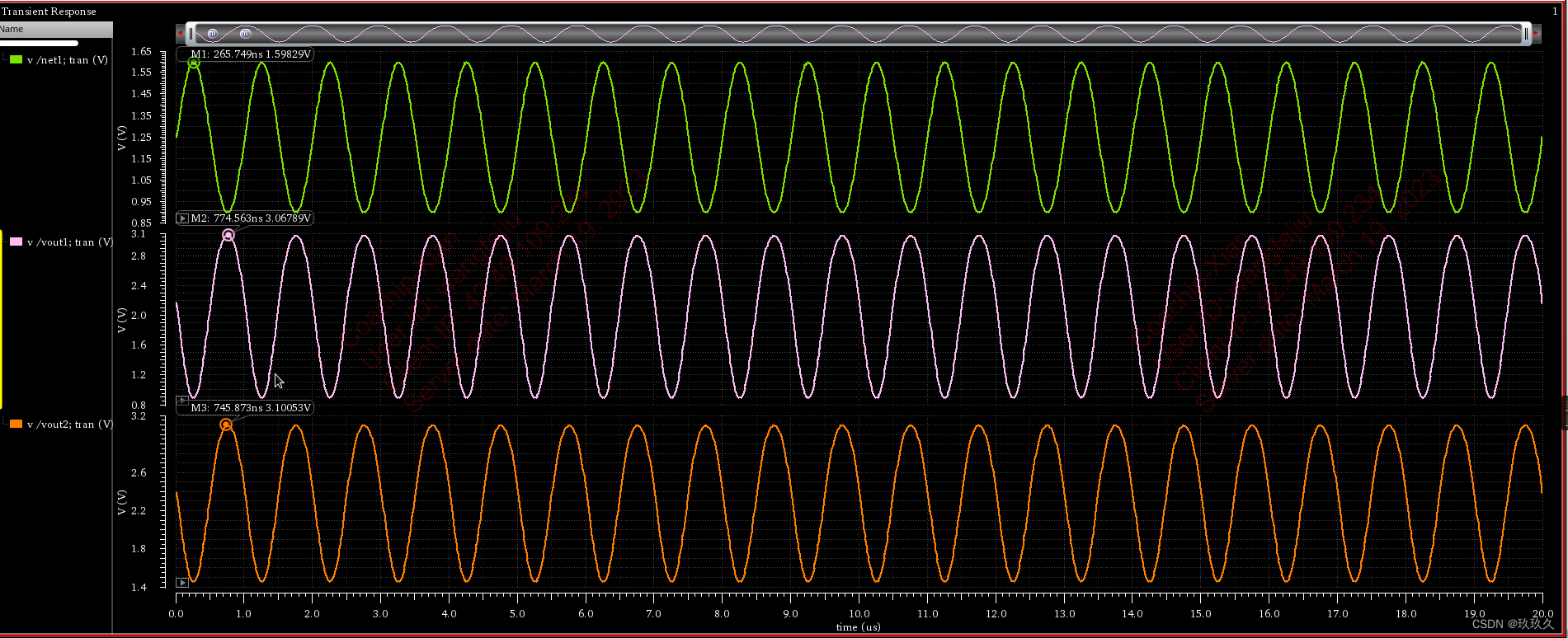

2.查看波形

此时由于RS太小了，反馈没有那么强，反而他们的输出电压差不多，可以设置一下调大一点

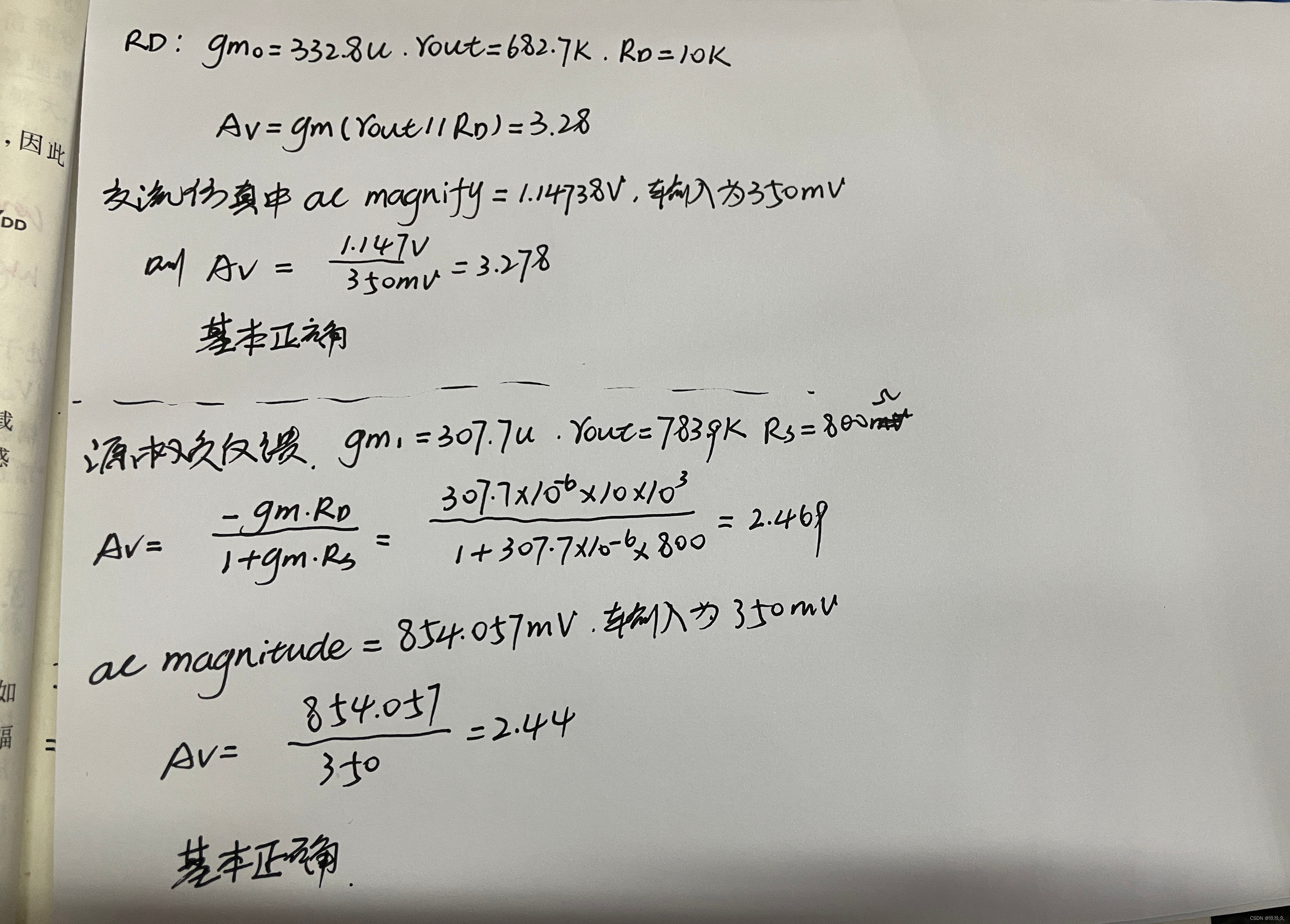

验算
