嘉立创EDA 画PCB时怎么隐藏GND的飞线

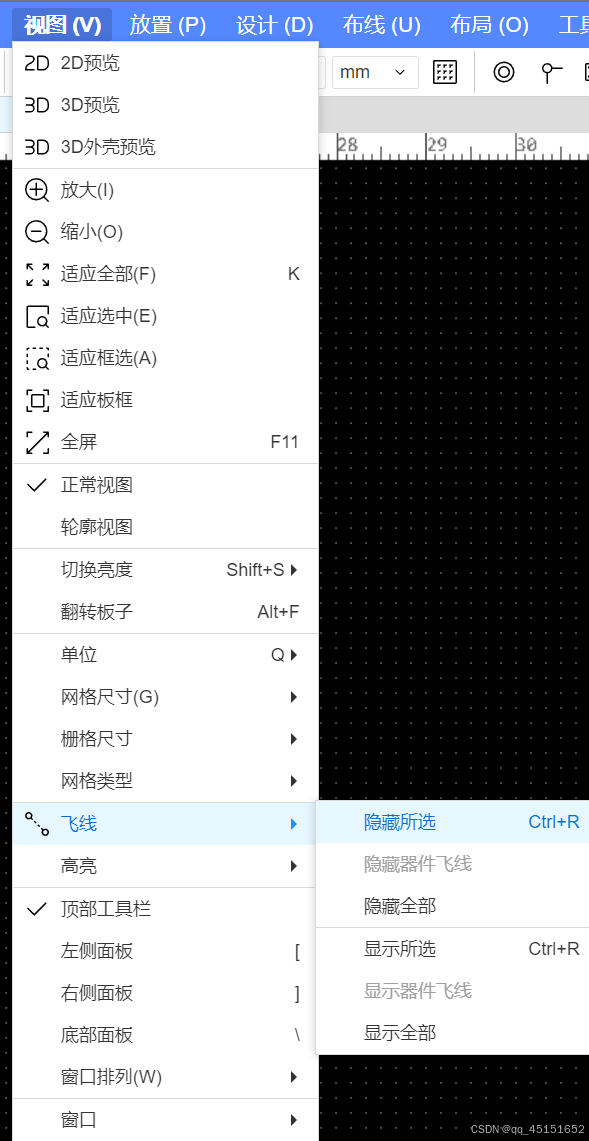

法一:选中焊盘中的GND,点击上方视图->飞线->隐藏所选

在这里插入图片描述
法二:
点左侧“工程设计”-> 上方选择"网络",把飞线中GND的小眼睛给关掉。
在这里插入图片描述

### EDA 2层板地线布局设计方法 #### 1. 地平面规划 对于两层电路板,在EDA软件中,建议将一层专门用于铺设完整的地平面。这有助于降低电磁干扰(EMI),提高信号完整性,并简化布线过程[^2]。 ```python # 设置顶层为信号层,底层为地层面 top_layer = "Signal" bottom_layer = "Ground Plane" def set_layers(top, bottom): print(f"Top Layer: {top}") print(f"Bottom Layer: {bottom}") set_layers(top_layer, bottom_layer) ``` #### 2. 连接所有接地引脚 确保所有的IC芯片、连接器以及其他组件的接地引脚都直接连到地平面上。这样可以减少回流路径长度,从而减小噪声耦合的可能性[^4]。 #### 3. 使用过孔实现跨层连接 如果某些部分必须跨越不同层次,则需通过多个过孔(via)来保持低阻抗连接至地平面。特别是在高速信号附近布置额外数量的小型过孔是非常有益的做法。 ```python # 定义过孔参数 via_diameter = 0.3 # mm via_drill_size = 0.2 # mm def create_via(x, y, diameter=via_diameter, drill=via_drill_size): print(f"Creating via at ({x}, {y}) with diameter={diameter}mm and drill size={drill}mm") create_via(10, 20) ``` #### 4. 避免分割地平面 尽量不要用地面切割成多块区域,因为这样做会增加电流返回路径中的不连续性,进而引发潜在的问题如串扰或辐射发射等问题。如果有必要建隔离区,则应该采用星形拓扑结构或其他有效策略。 #### 5. 考虑电源与地之间的去耦电容位置 为了抑制高频瞬态电压波动并维持稳定的直流供电水平,应在靠近每个集成电路(IC)电源引脚处放置适当容量的陶瓷电容器,并将其两端分别接到电源轨和地上。
