今天根据软件功能顺序来学习并熟悉一下三种网格划分方法

1. 建立模型

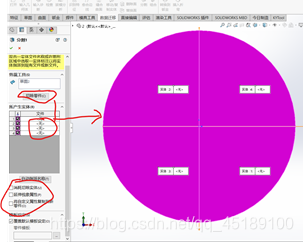

首先画一个圆柱体，然后使用切割功能，
从底部平均切割成四部分在这里插入图片描述

存为step格式 在这里插入图片描述

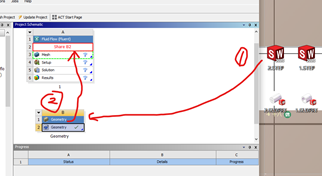

拖动建立fluent
在这里插入图片描述

拖动导入模型
并拖动模型导入fluent
在这里插入图片描述

2. 模型在ansys中的设置

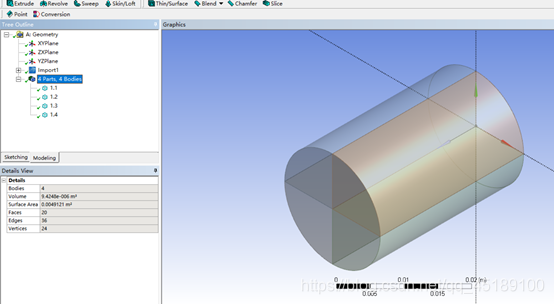

打开DM并generate，看到四个独立parts，全选并重命名
在这里插入图片描述

全选并整合为
