ANSYS Workbench网格划分——三通管道

打开SpaceClaim插件

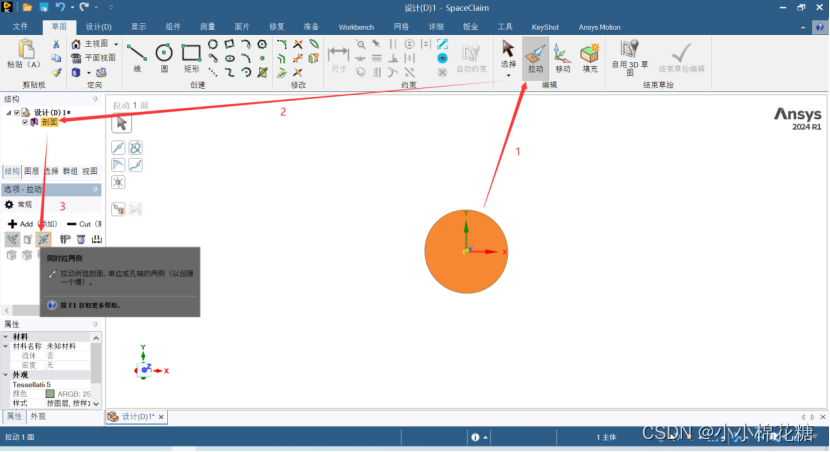

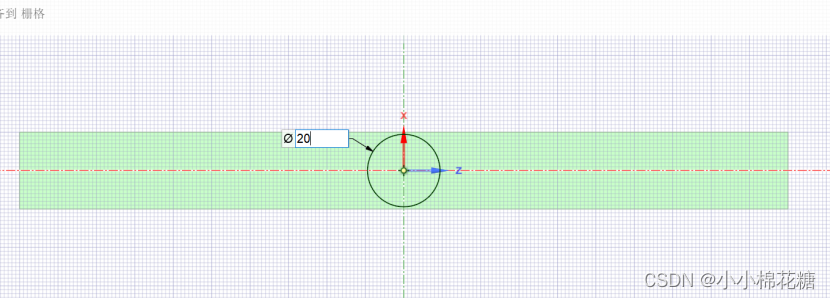

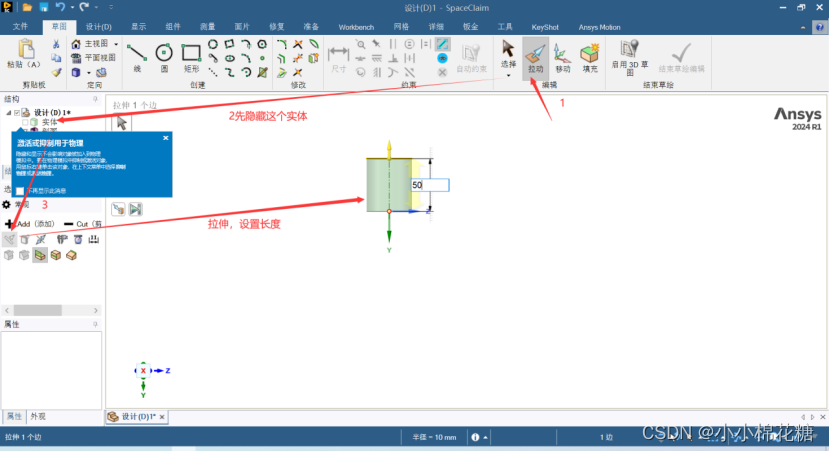

1、选择一个基准面画一个圆，对其进行拉伸

2、返回草图，在已有的图形上在画一个圆，对其进行拉伸

拉伸过程中可以将前一个实体隐藏

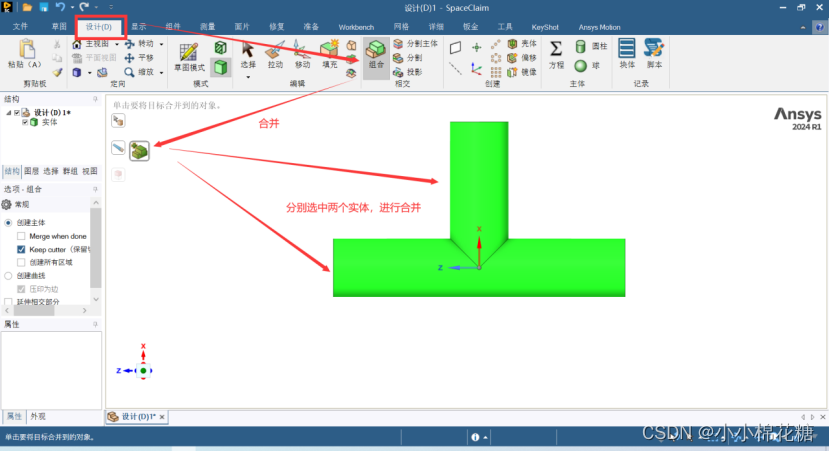

3、将两个实体合并为一个实体

合并后添加到组件中

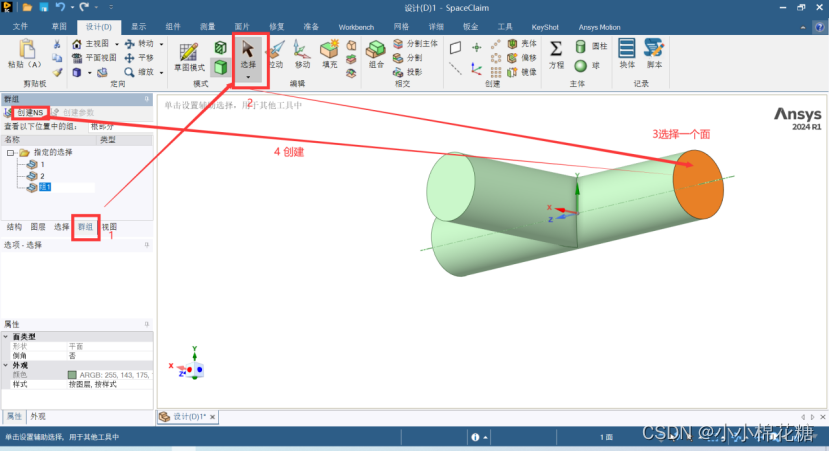

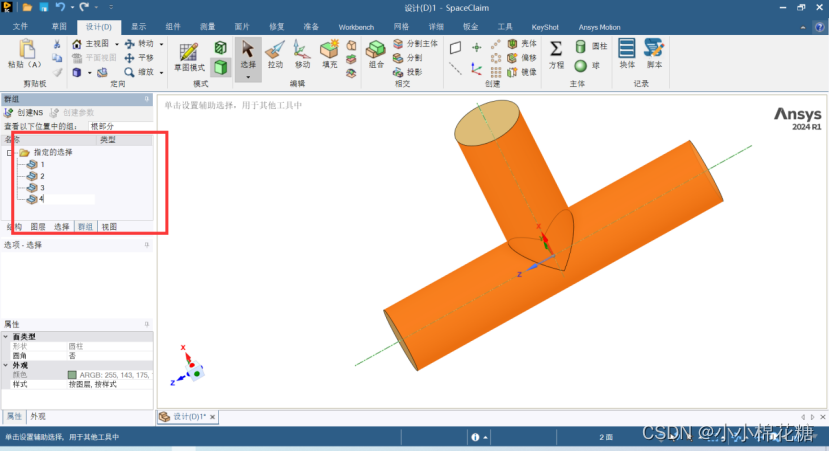

4、然后对边名称的一个创建：群组→选择一个面→创建（三个圆面包括侧面都需要创建）

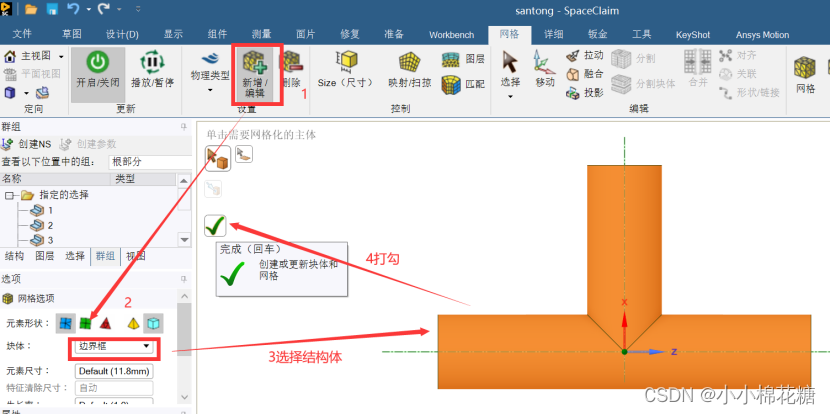

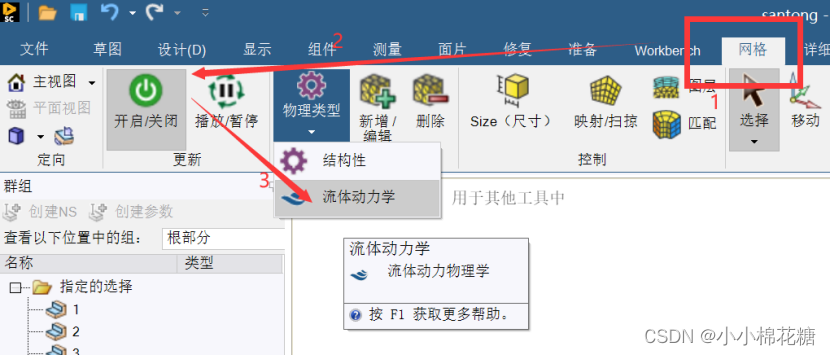

5、点击网格→开启→物理模型选择”流体动力学“

新增编辑选择”边界框“

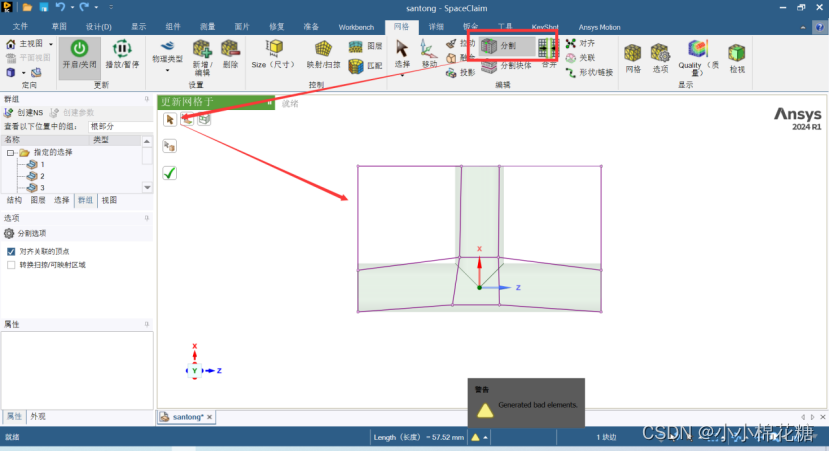

6、分割

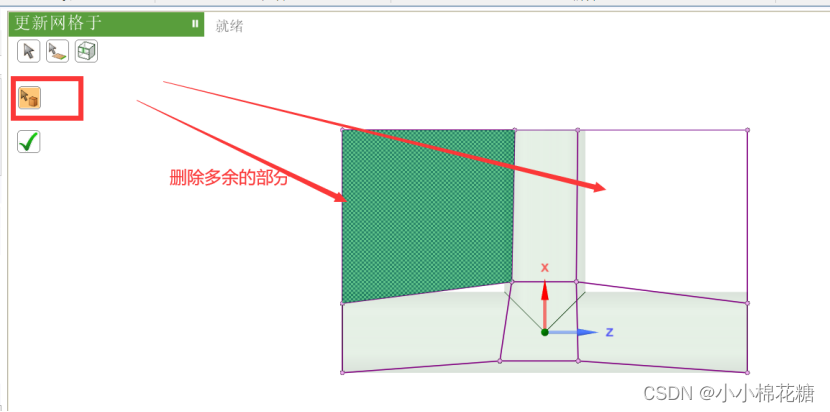

删除多余的廓线

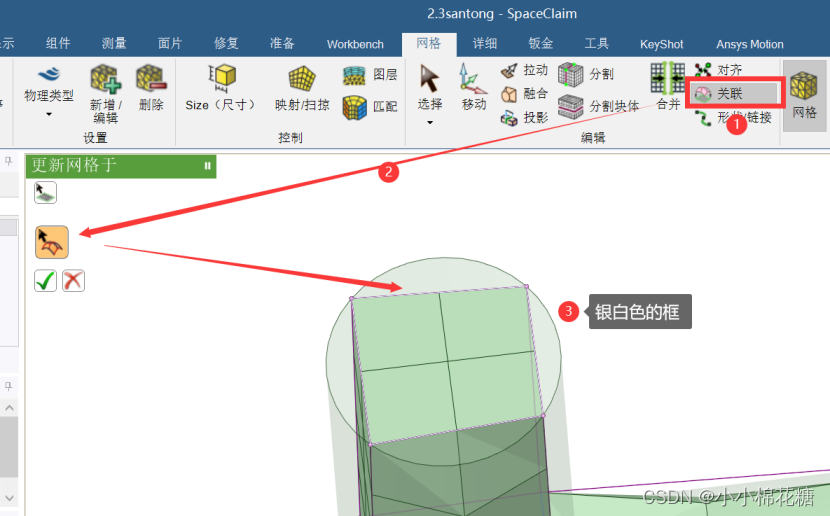

7、关联：选择方形边界（银白色框线）

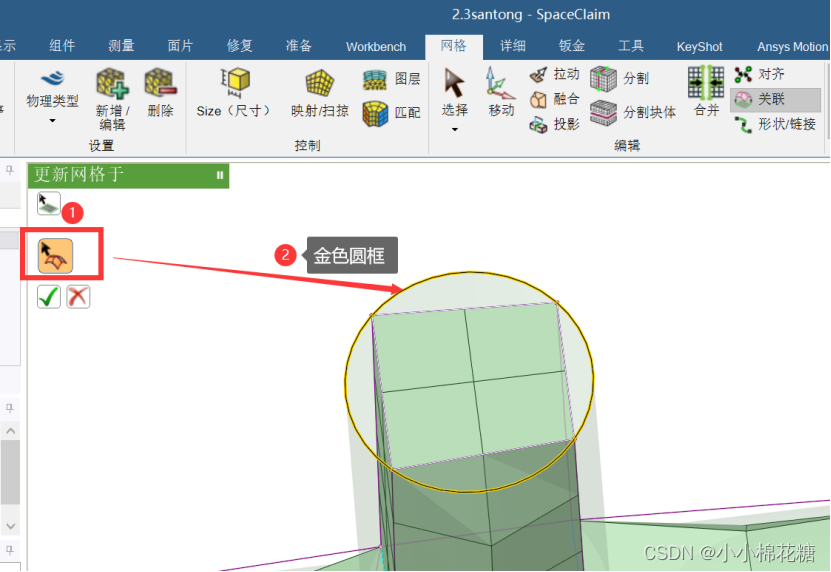

选择圆形边界（金色线），选择完成后点击√

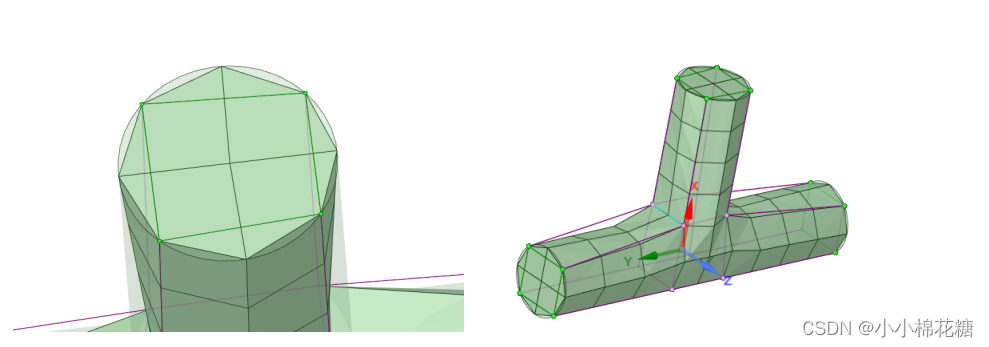

三个侧面圆形均需要按上面步骤关联，如下图所示

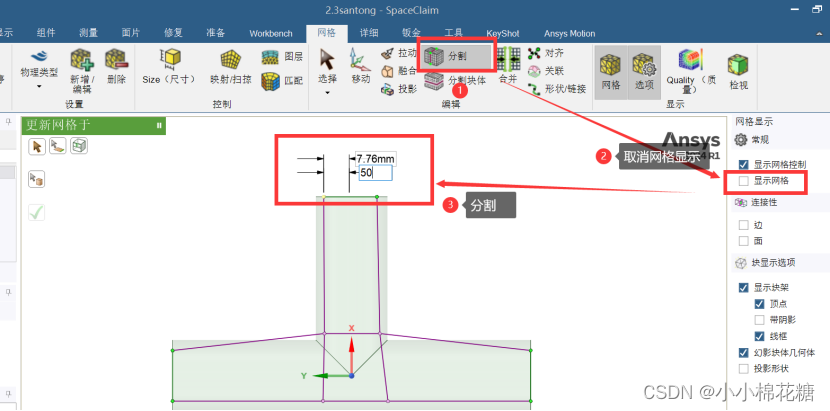

8、再次分割，分割中间部分长方体（可选择选项，取消网格显示，方便观看）

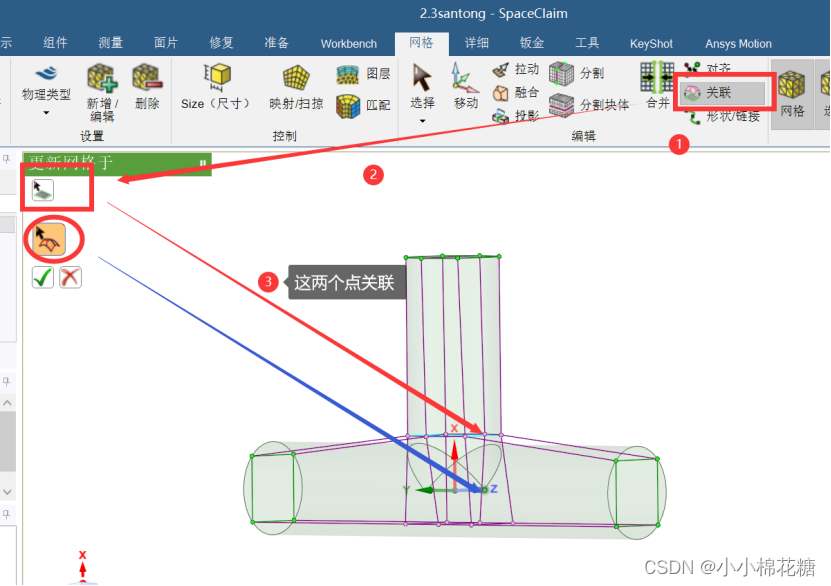

9、再次进行关联，如图中的两个点进行关联，将实体反过来，同样关联后面的两个点

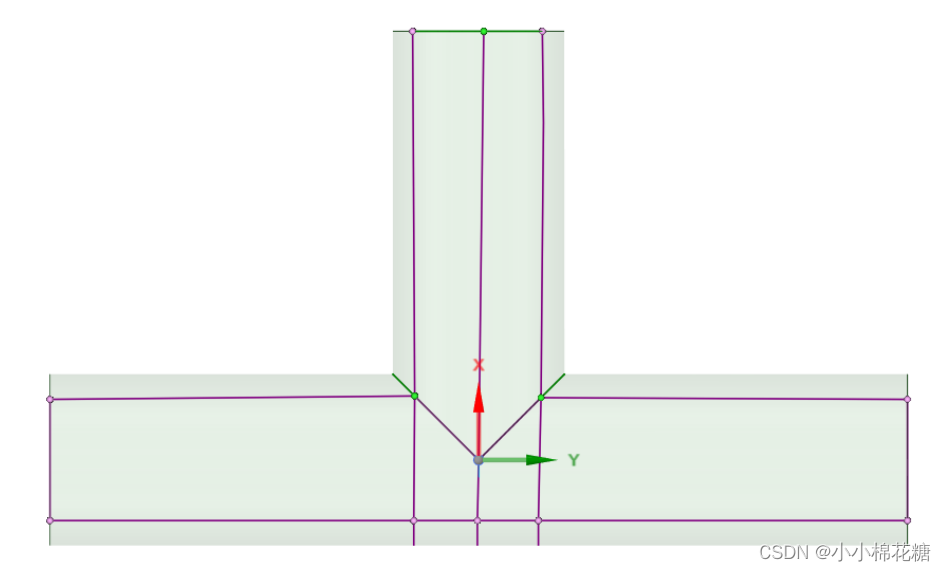

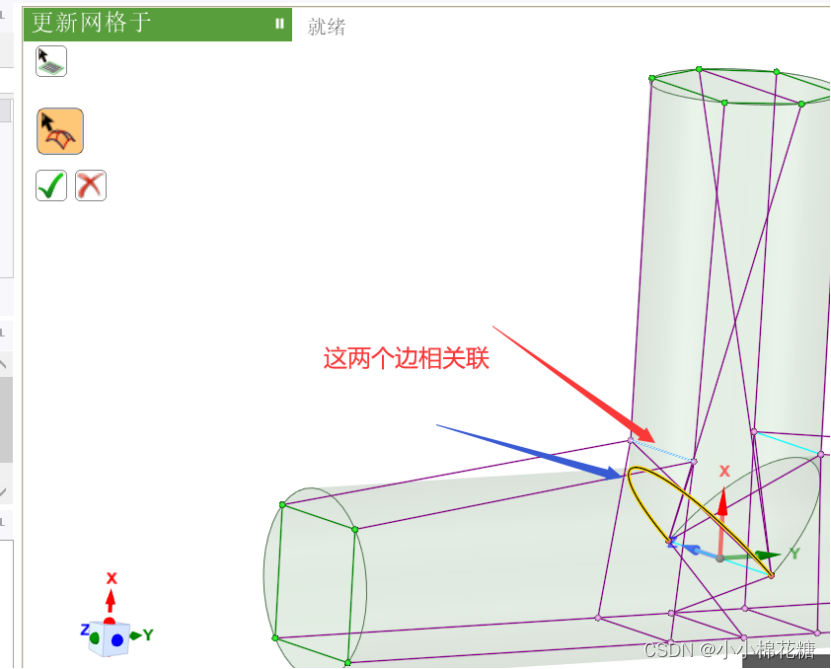

关联如下图两条边，对面同样操作

10 调整，点击”位移“进行调整，使其看起来更规整

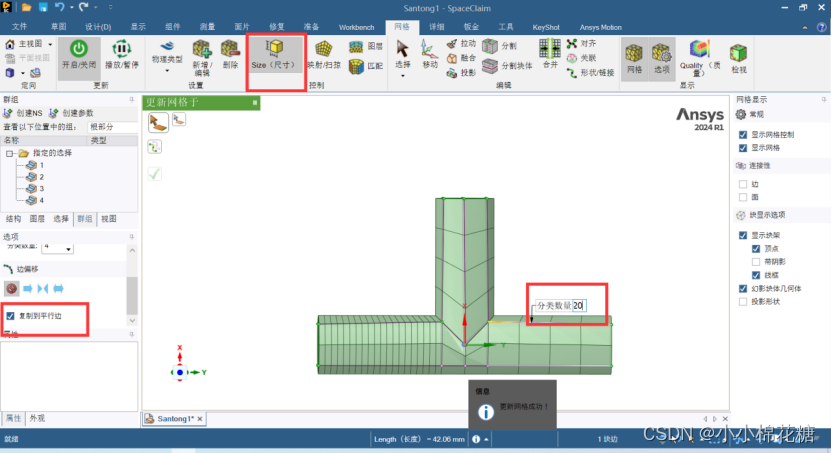

11、点击尺寸→选项中勾选”复制到平行边“，点击如下图所示的两条横着的边，数量设为‘20’等分

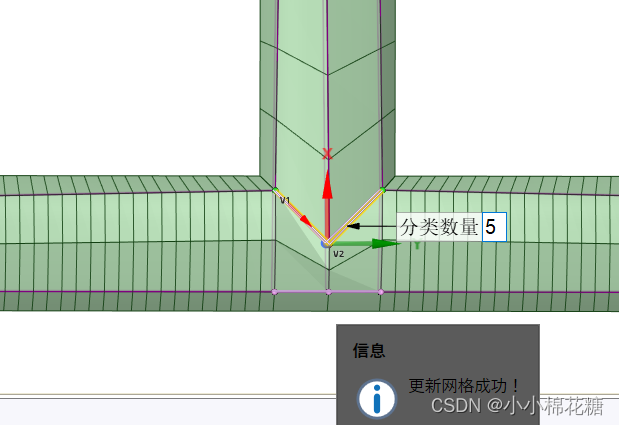

选择斜着的两条边，数量设为‘5’等分

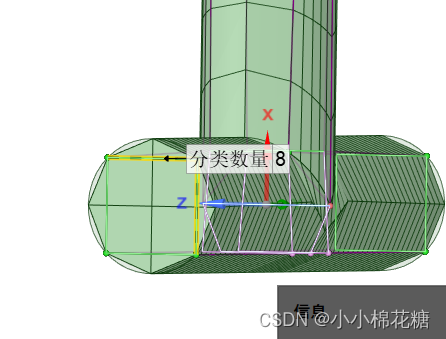

侧边的两条边设为‘8’等分

中间竖着的边设为‘20 等分

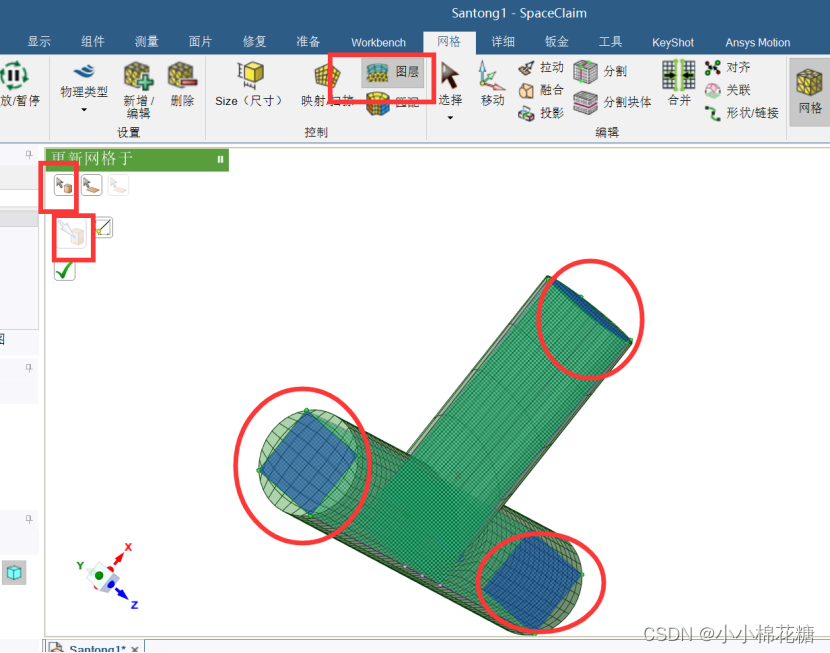

’12、图层，选全部选中，然后分别选中三个圆面并点击√，就完成了

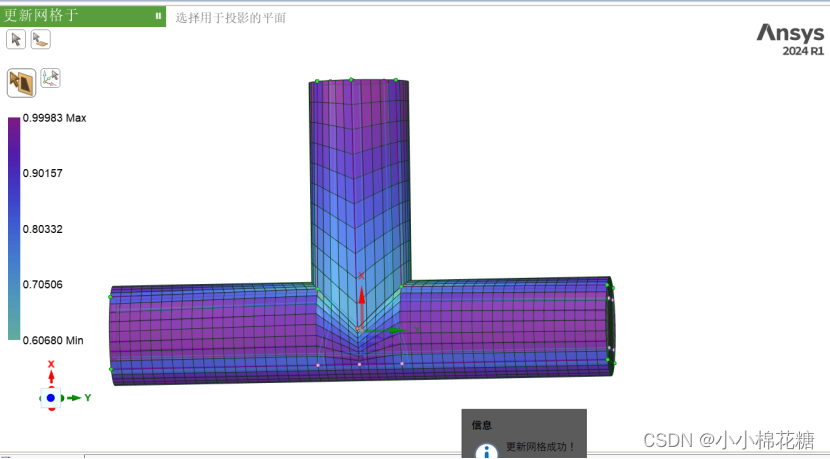

12、质量分析

后续原文件将放到下载区
