Ventoy多系统启动盘制作及虚拟机VMware配置

0 相关概念

0.1 文件系统类型

文件系统类型	全称	特性	备注
FAT32	File Allocation table	兼容性极佳，但最大仅支持单个4GB文件及16TB容量
exFAT	Extended File Allocation Table File System	兼容性好，无文件与空间的限制，但没有日志，容易出现数据丢失情况	热拔插容易数据丢失，数据存储盘慎用
NTFS	New Technology File System	兼容性较好，推荐windows下使用，缺陷是对硬盘寿命有些许影响	目前使用最多的类型

新硬盘需格式化后才可使用，格式化硬盘则涉及到文件系统类型的选取，如下图：

有时遇到硬盘无法读写等问题可能为文件系统类型的选择不当（例如：超出最大支持限制或兼容性问题），可右键属性查看文件系统类型，根据情况重新格式化更改类型。

0.2 引导方式与分区表类型

0.2.1 概念及特性

名称	所属概念	特性
Legacy	系统引导方式	Legacy为传统BIOS引导方式，支持32位和64位系统引导
UEFI	系统引导方式	UEFI为新式BIOS引导方式，启动速度更快，仅支持64位系统引导
MBR	磁盘分区表类型	MBR由 Legacy 引导，最大支持2TB
GPT (GUID)	磁盘分区表类型	GPT(GUID) 由 UEFI 引导，可超过2TB

0.2.2 分区表类型转换

要应用GPT分区表类型首先要修改引导方式，在BIOS中修改引导方式为UEFI优先。

方法一： 系统安装界面选择磁盘界面，shift+F10 打开cmd，依次输入命令：

diskpart
list disk

此时计算机上所有硬盘都会被列举出来

输入以下命令选择需进行操作的硬盘，"0"即以上列举的硬盘编号

select disk 0

格式化硬盘

clean

以上操作均可以直接在系统安装界面操作，选择各个分区，点击删除即可，无需使用命令行亦可完成。接下来使用select disk "number"选择硬盘后使用命令转换为GPT分区。

convert gpt

然后两次输入

exit
exit

关闭cmd，选择磁盘，点击刷新(一定要刷新，否则无效！)。

方法二： 使用分区精灵软件(Disk Genius)，选择对应硬盘，右键 “删除所有分区”，而后右键 “将分区表类型转换为GUID格式”。

0.3 硬盘接口、协议、总线

0.3.1 SATA接口

0.3.2 m.2接口

接口	类型	协议
m.2	B-key (左侧防呆口)	Sata
m.2	M-key (右侧防呆口)	NVMe
m.2	B&M-Key (双侧防呆口)	Sata、NVMe

0.3.3 PCIe接口

0.4 硬盘模式

硬盘模式	特性	备注
RAID	可叠加硬盘容量
IDE	兼容性最佳	如需安装WinXP及更早系统，设置此模式
AHCI	读写速度最快	目前主流

---

1 Ventoy启动盘工具

1.1 安装与卸载

Ventoy官方下载地址

1.1.1 安装入硬盘

1. 插入U盘，Ventoy安装包内找到Ventoy2Disk.exe打开，通常会自动检测到U盘，点击"安装"


2. 分区类型使用GPT


3. 安装ventoy需要格式化U盘，注意备份数据，备份完成后点击"是"

4. 若U盘生成 “VTOYEFI”(该分区可能自动隐藏)和 “ventoy”(该分区可重命名作为正常U盘空间使用)两个分区，则安装完成。

1.1.2 从硬盘移除

首先将U盘中数据全部备份，卸载ventoy过程需要格式化U盘，打开安装包中的Ventoy2Disk.exe >> 配置选项 >> 清除Ventoy

1.2 使用方法

iso和wim格式文件直接拷贝入U盘即可，BIOS设置U盘优先启动，开机后则可在Ventoy引导界面选择所需文件直接启动。

1.3 问题解决

1.3.1 报错:Verifcation failed:(0x1A) Security Violation

ERROR
Verifcation failed:(0x1A) Security Violation

进入BIOS关闭安全模式启动

1.3.2 U盘启动无法识别

U盘分区表都为MBR，故在BIOS中设置支持Legacy并使其优先，关闭安全启动

Boot >> 1.Boot Mode: Legacy Support

        2.Boot Priority: Legacy First

Security >> Secure Boot: Disabled

---

2 WinPE系统

2.1 安装

WePE官方地址
FirPE官方地址
HotPE官方地址

2.1.1 由ventoy引导iso启用

微PE支持生成iso镜像文件，点击右下角将生成的iso文件放入制作好的Ventoy盘中即可直接在引导界面启用。

2.1.2 安装入U盘启用

1. 选择右下角的 “安装进U盘”


2. 安装需格式化U盘，提前将U盘数据备份，选择待安装的U盘，设置卷标，勾选DOS，点击安装。


3. 安装完成后，U盘会分割为两个分区，一个为EFI系统分区(该分区可能默认隐藏)，切勿改动；另一个可作为正常U盘存取文件。



4. 如需卸载PE，格式化U盘即可，若EFI分区隐藏，到磁盘管理删除该盘所有卷后格式化。

2.2 PE下安装系统

2.2.0 关于硬盘4K对齐

目前的固态硬盘已经无需手动操作4K对齐

2.2.1 硬盘分区

快速分区后会形成以下四个分区：

分区	全称	作用
恢复	Windows Recorvery Environment	用于系统恢复，该分区可以删除
ESP	EFI system partition (EFI系统分区)	用于系统启动，不可删除
MSR	Microsoft Reserved Partition (微软保留分区)
本地磁盘

2.2.2 系统安装

2.2.2.1 Windows XP

1. 在BIOS中设置硬盘模式为IDE，由Legacy引导，进入PE后将分区表改为MBR；
2. 将XP镜像文件打开，在Windows安装器中选择镜像路径，开始安装

2.2.2.2 其他Windows

2.3 PE安装系统的一些问题

2.3.1 BIOS无法进入PE

BIOS关闭安全模式

2.3.2 进入PE检测不到硬盘

硬盘模式一般有RAID、IDE、AHCI三种，通常在BIOS中将RAID修改为IDE或AHCI即可

---

3 Win To Go系统

没实操过，细节不详述

3.1 安装进入硬盘使用

WTG为安装在移动存储设备中可以随时移动的企业版系统，配置WTG需大容量的高速存储设备，企业版系统镜像和WTG辅助工具。
需要使用win8以上系统(推荐使用windows10LTSC版本系统镜像)，及以下WTG辅助工具:
WYG辅助工具下载地址
选择系统镜像及安装硬盘，点击部署，重启后进入正常的系统安装界面。

3.2 由Ventoy启用VHD映像

WinNTsetup下载地址
利用以上工具制作虚拟磁盘VHD映像，安装WTG系统。

另外，单硬盘双系统安装同样用到虚拟磁盘，磁盘管理>>创建VHD

---

4 UltraISO(软碟通)

4.1 制作ISO镜像文件

1. 将待制作的所有文件拷贝至一个文件夹下，在下半部分本地目录中选取该文件夹，点击“添加”


2. 选择“是”


3. 此时文件已经添加进入光盘目录，点击"保存"即可


4.2 ISO文件刻录进U盘制作启动盘

1. UltraISO >> 文件 >> 打开


2. 启动 >> 写入硬盘映像


3. 选定硬盘，格式化后点击写入，等待完成即可


注意： UltraISO只能写入一个iso镜像；如果不使用UltraISO，将ISO镜像文件解压后放在U盘中，也可以启动，但U盘中不可放置多余的文件，且仅能放置一个iso镜像的解压文件。

---

5 VMware虚拟机

5.1 下载安装

VMware官方下载地址

以下无图步骤均点击 “下一步、确定” 即可

5.2 配置使用、系统安装

5.2.1 Windows系统安装

5.2.1.1 Win10、11安装

1. BIOS中打开虚拟化功能，BIOS >> Security >> Virtualization >> Virtualization Technology >> Enable >> F10


2. 右键管理员打开VMware软件，点击"创建新的虚拟机"


3. 选择"典型(推荐)" >> 下一步


4. 选取系统iso文件


5. 选择版本与名称


6. 设置虚拟机名称，选择安装位置，点击下一步


7. 磁盘大小建议60G，选择"拆分成多个文件"，点击下一步


8. 点击"自定义硬件"


9. win10系统内存建议设置4G，并将打印机移除，否则可能引发黑屏，点击关闭 >>完成


10. 处理器勾选虚拟化引擎>>虚拟化intel VT-x/EPT或AMD-V/RVI(V)


11. 点击开启虚拟机则进入系统安装界面，此时进行正常的系统安装


12. 安装完成


5.2.1.2 Win7安装

1. “典型”

2. “选择稍后安装操作系统”

3. 选择Microsoft Windows >> Win7

4. 输入名称，位置

5. 磁盘大小60G，拆分成多个文件

6. 点击“自定义硬件”

7. 内存2G，处理器1；选取系统镜像；移除打印机

8. 此时开始安装系统

9. 这里分区为40G和20G两个区域，新建>>设置大小>>应用

10. 剩余20G同上操作

11. 选择40G分区作为系统分区，点击下一步

12. 安装完成


5.2.1.3 WinXP安装

选择自定义模式，导入镜像文件后软件会识别到XP镜像开启简易安装模式，后续流程中设置2核心，4G内存，以及合适的存储空间即可。

5.2.2 linux系统安装

5.3 常见问题的解决方案

5.3.1 虚拟机系统无法联网

0. 确保物理机网络连接正常

1. VMware >> 编辑 >> 虚拟网络编辑器


2. 虚拟网络编辑器：点击 “更改设置”

3. 选中原有NAT模式项点击"移除网络"，点击"添加网络"


4. 选择任意一个添加


5. 点击"NAT设置"，查看"网关IP"并记录，点击"DHCP设置"


6. 这里显示了起末IP地址范围，在虚拟机内设置时应在这个范围内


7. 进入虚拟机系统，在IPv4中设置满足以上步骤显示的IP地址即可


8. 右键虚拟机系统，点击设置


9. 硬件 >> 网络适配器 >> 自定义：特定虚拟网络 >> 选择自己添加的NAT模式项，点击确定即可


5.3.2 Intel VT-x处于禁用状态

“此主机支持Intel VT-x，但Intel VT-x处于禁用状态。”

Bios中开启虚拟化功能，详见 5.2.1.1-第一步^{^}。

5.3.3 虚拟机黑屏

自定义硬件页面应当移除打印机，详见 5.2.1.1-第九步^{^}。

5.3.4 VMware16下Win7系统无法安装VMwareTools

VMware16下Win7系统安装VMwareTools可能会出现以下问题：

解决方案一：
更换低版本VMware

解决方案二：
VMwareTools下载链接

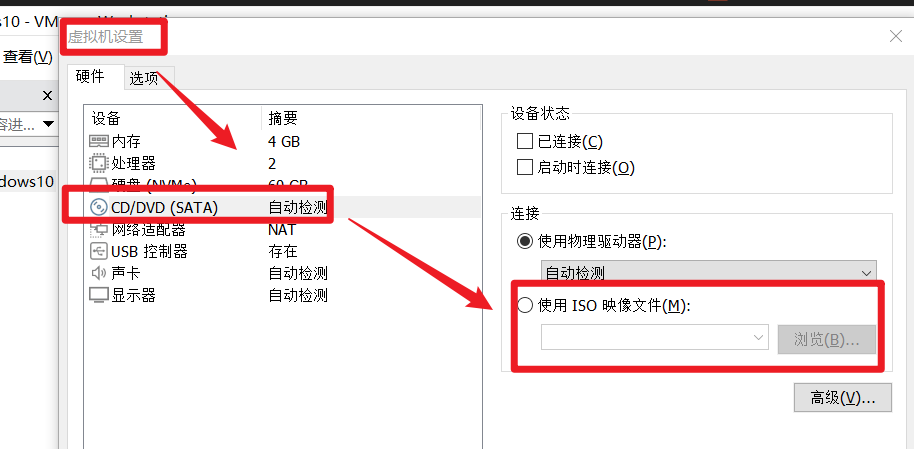

选择虚拟机对应版本下载，将iso镜像文件导入

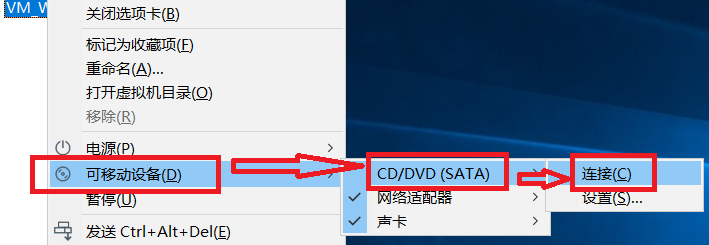

连接后重新安装

若仍然无法安装则下载低版本VMwareTools

5.3.5 物理机与虚拟机互相访问文件

安装VMwareTools后，设置 >> 选项 >> 文件夹共享，或者直接由桌面拖动文件。

5.3.6 443端口被占用

C:\ProgramData\VMware\hostd\proxy.xml目录下将
443修改为其他端口即可

5.3.7 去虚拟化

5.4 卸载

5.4.1 卸载虚拟机系统

方法一：选中系统 >> 右键-管理 >> 从磁盘上删除

方法二：选中系统 >> 右键-移除，然后将安装系统的文件夹直接删除

5.4.2 卸载虚拟机软件

---

6 系统封装

---

7 装机的一些问题

7.1 无网络

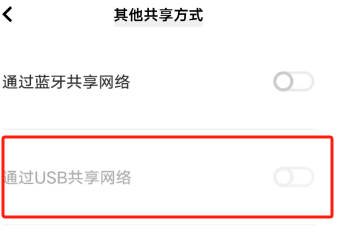

开启手机USB共享网络功能，将手机由数据线与电脑连接即可

---

有空再写
