基于I2C通信协议的温湿度采集

本文目的是使用I2C通信协议对AHT20温湿度传感器进行数据采集，并将采集到的温湿度数据通过串口发送给上位机（windows10）。

（一）I2C通信协议

1. I2C协议简介

I2C通讯协议(Inter-Integrated Circuit)是由Phiilps公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

2. I2C总线特点

• 它是一个支持设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线中，可连接多个I2C通讯设备，支持多个通讯主机及多个通讯从机。
• 一条 I2C 总线只使用两条总线线路，分别是一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。数据线即用来表示数据，时钟线用于数据收发同步。
• 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之间的访问。
• 总线通过上拉电阻接到电源。当 I2C 设备空闲时，会输出高阻态，而当所有设备都空闲即都输出高阻态时，由上拉电阻把总线拉成高电平。
• 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。
• 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式下可达 3.4Mbit/s，但目前大多 I2C 设备尚不支持高速模式。
• 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制 。

3. I2C工作原理

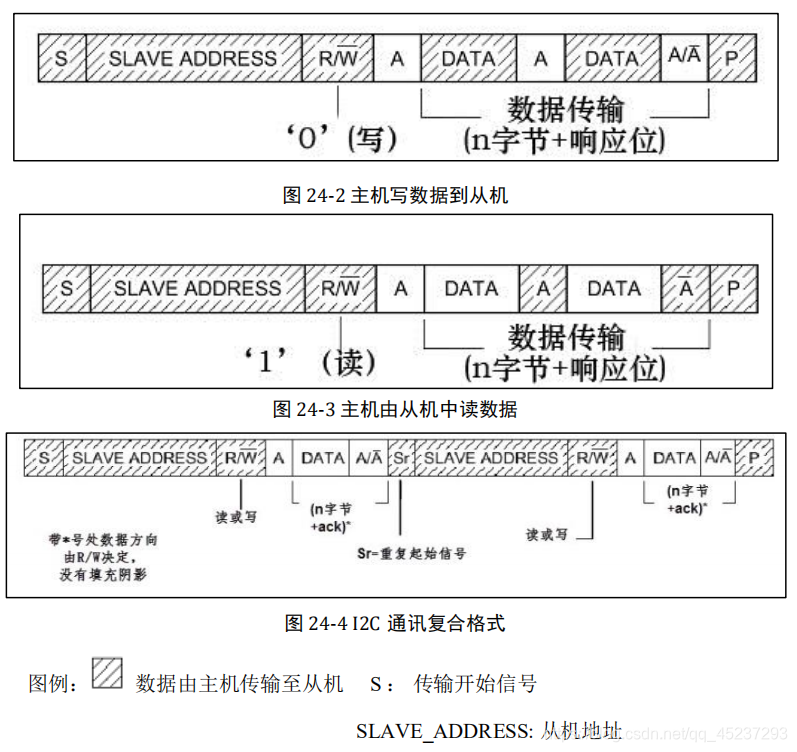

• I2C通信过程

  • 写数据
    若配置的方向传输位为“写数据”方向，即第一幅图的情况，主机广播完地址并且接收到应答信号后，就正式向从机传输一个字节的数据，主机每发送完一个字节数据，都要等待从机的应答信号(ACK)。当数据传输结束时，主机向从机发送一个停止传输信号§，表示不再传输数据。
  • 读数据
    若配置的方向传输位为“读数据”方向，即第二幅图的情况，主机广播完地址并且接收到应答信号后，就开始向主机返回一个字节的数据，从机每发送完一个数据，都会等待主机的应答信号(ACK)。当主机希望停止接收数据时，就向从机返回一个非应答信号(NACK)，则从机自动停止数据传输。
  • 读和写数据
    除了基本的数据读写，I2C 通信更常用的是复合格式，即第三幅图的情况，该传输过程有两次起始信号(S)。一般在第一次传输中，主机通过SLAVE_ADDRESS寻找到从机设备后，发送一段表示从机设备内部的寄存器或存储器地址(注意区分它与SLAVE_ADDRESS的区别)；在第二次的传输中，对该地址的内容进行读或写。

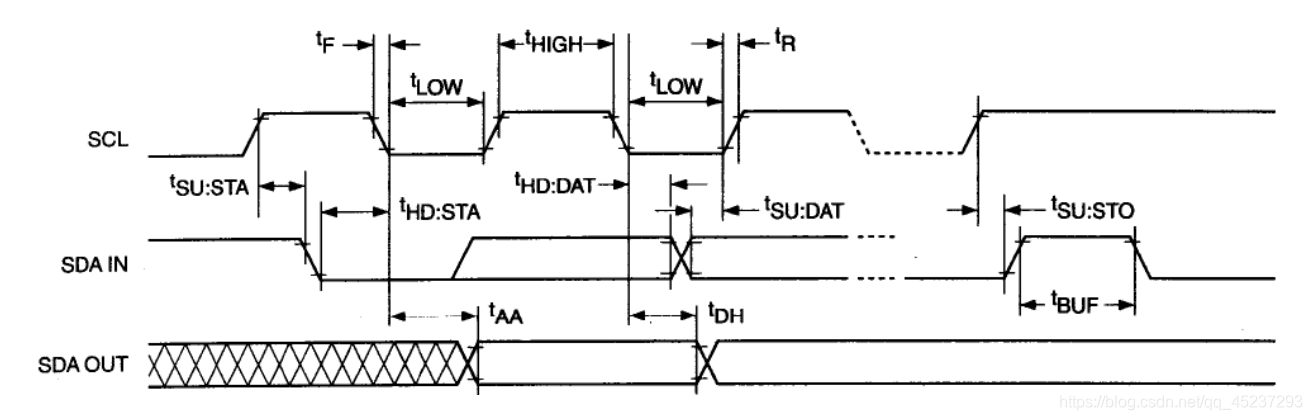

• I2C通信时序

  • 开始信号：SCL 为高电平时，SDA 由高电平向低电平跳变，开始传送数据。
  • 结束信号：SCL 为高电平时，SDA 由低电平向高电平跳变，结束传送数据。
  • 应答信号：接收数据的 IC 在接收到一个字节的数据后，向发送数据的 IC 发出特定的低电平脉冲，表示已收到数据。CPU向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU接收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，则判断为受控单元出现故障。

如需深入了解I2C通信协议，可参考《零死角玩转STM32—F103指南者》第24章和《I2C 总线协议》。

（二）I2C的实现方式

1.软件I2C

将芯片的两个GPIO引脚分别用作SCL及SDA，按照I2C的时序要求，直接控制引脚的输出信号(若是接收数据时则读取 SDA 电平)，就可以实现I2C通讯。由于是直接控制GPIO引脚的高低电平产生通讯时序，需要由CPU控制每个时刻的引脚状态，所以称为“软件模拟协议”方式即软件I2C方式。

2.硬件I2C

• 硬件I2C对应芯片上的I2C外设，具有相应的I2C驱动电路，其所使用的I2C管脚也是专用的，因而效率要远高于软件模拟的I2C，但是程序较为繁琐。硬件I2C是直接调用内部寄存器进行配置。
• 对于硬件I2C来说，它需要I2C片上外设专门负责实现I2C通讯协议，只要配置好该外设，它就会自动根据协议要求产生I2C的通讯信号，收发数据并缓存起来，CPU只要检测该外设的状态和访问数据寄存器，就能完成数据收发。这种由硬件外设处理I2C协议的方式减轻了CPU的工作负担，并且使软件开发更简单。

3.软硬I2C的比较

• 通信速度
  相对来说，即使两者的通信速率设置成相等时，硬件I2C的通信速度要比软件I2C的速度要快。因为硬件I2C是通过片上外设实现的通信，CPU只需要去读写寄存器数据就可以进行I2C通信，程序较为简单并且占用的资源少。而软件I2C则需要程序模拟I2C时序，程序较为复杂且占用资源较多。
• 可移植性
  对于硬件I2C来说，由于芯片I2C外设的IO口已经确定，无法随意更改其他IO口，因而可移植性较差；但是由于软件I2C是通过IO口模拟I2C通信时序实现的通信，因而可移植性比较好，在任何单片机上都可以使用，只需要修改一下通信时间以及配置好IO口就可以实现I2C通信。
• 稳定性
  一般来说，软件模拟I2C稳定性要比硬件I2C更加稳定，硬件I2C不稳定，容易卡死，想要写得稳定程序就非常复杂；但是软件I2C可能会因为中断的影响造成数据读取不准确。

（三）温湿度数据采集

1.实验要求

• 每隔2秒钟采集一次温湿度数据
• 通过串口发送到上位机（windows10）

2.主要代码

• main.c

#include "led.h"
#include "delay.h"
#include "temhum.h"
#include "sys.h"
#include "usart.h"

 int main(void)
 {
    u32 CT_data[2]={0};
    volatile float  hum=0,tem=0;

    delay_init();	    	 //延时函数初始化
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
    uart_init(115200);	 //串口初始化为115200
    LED_Init();			     //LED端口初始化
    temphum_init();     //ATH20初始化

	while(1)
	{
        AHT20_Read_CTdata(CT_data);       //不经过CRC校验，直接读取AHT20的温度和湿度数据

        hum = CT_data[0]*100*10/1024/1024;  //计算得到湿度值（放大了10倍）
        tem = CT_data[1]*200*10/1024/1024-500;//计算得到温度值（放大了10倍）

        printf("湿度:%.1f%%\r\n",(hum/10));
        printf("温度:%.1f度\r\n",(tem/10));
        printf("\r\n");

        //延时2s,LED闪烁提示串口发送状态
        LED=0;
        delay_ms(1000);
        LED=1;
        delay_ms(1000);
	 }
}

• 参考代码
  使用官网代码移植到

AHT20的DEMO板的例程资料

• 工程地址

GitHub地址:https://github.com/Thee24LYJ/STM32_AHT20
欢迎大家给星星哦~

3.实验结果

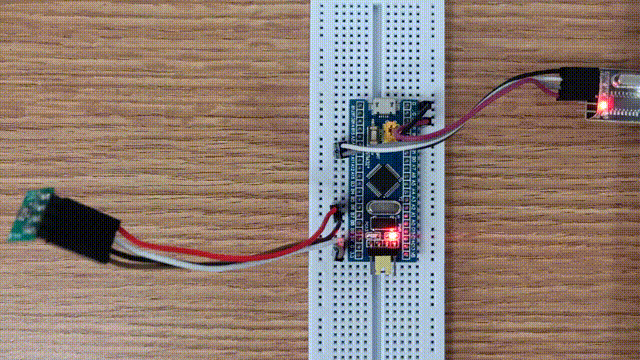

• LED灯闪烁
  LED灯每亮灭一次就发送一次温湿度数据，如此循环发送。

• 串口发送
  下图是串口每隔2s发送的温湿度数据，当用手捂住AHT20模块时可以发现温湿度迅速升高；当手离开AHT20模块时温湿度又逐渐降低。


（四）总结

通过使用I2C的方式对AHT20温湿度测量模块进行温湿度的读取，使我对于I2C通信协议的原理有了更加深入的理解，同时也让我更加熟悉使用I2C进行通信的过程。

由于作者水平有限，文中难免有疏漏之处，希望读者批评指正。

参考文章及书籍：
1.《零死角玩转STM32—F103指南者》
2.《STM32F1开发指南(精英版)-库函数版本_V1.2》
3.I2C总线
4.硬件I2C与模拟I2C
5.STM32的软件模拟IIC和硬件IIC有什么区别
6.STM32有硬件IIC，为什么很多应用，还要模拟IIC？
