磁盘阵列

概念

独⽴硬盘冗余阵列（RAID,RedundantArrayofIndependentDisks），旧称廉价磁盘冗余阵列（RedundantArrayofInexpensiveDisks），简称磁盘阵列。利⽤虚拟化存储技术把多个硬盘组合起来，成为⼀个或多个硬盘阵列组，⽬的为提升性能或资料冗余，或是两者同时提升。

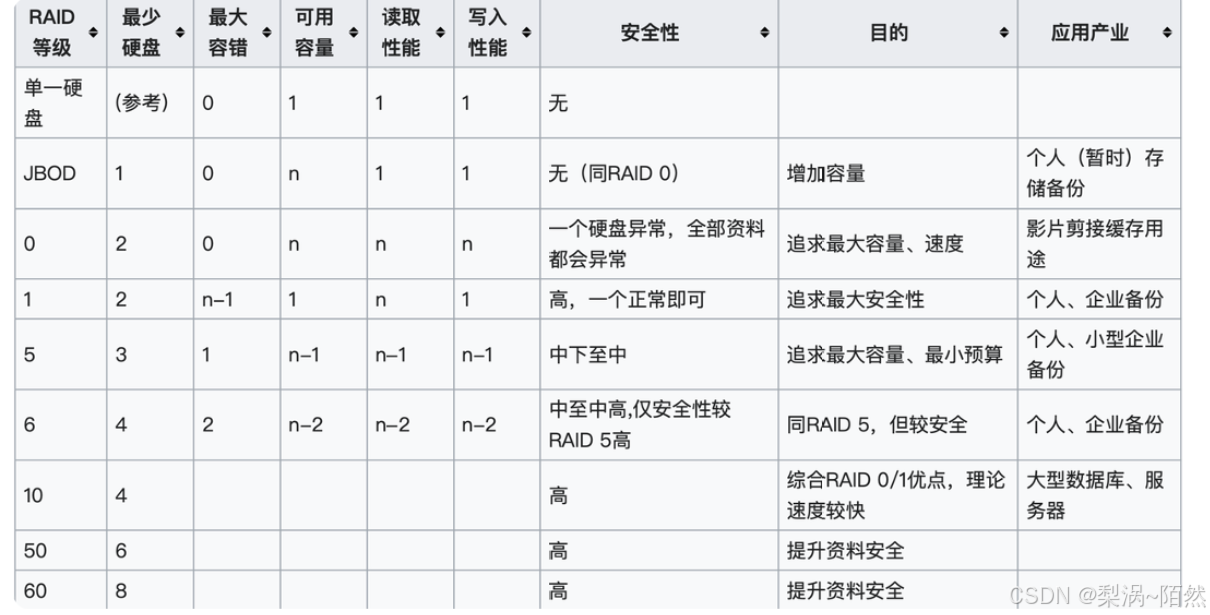

RAID级别

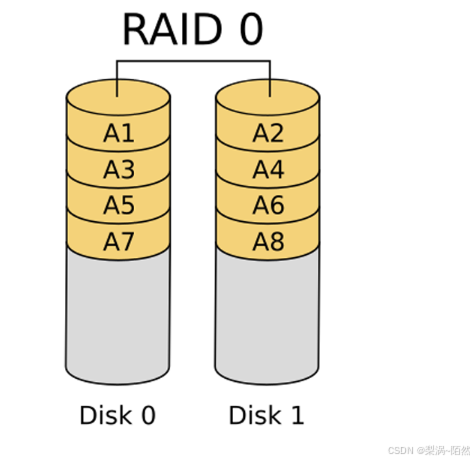

RAID0

RAID 0亦称为带区卷。它将两个以上的磁盘并联起来，成为⼀个⼤容量的磁盘。在存放数据时，分段后分散存储在这些磁盘中，因为读写时都可以并⾏处理，所以在所有的级别中，RAID0的速度是最快的。但是RAID0既没有冗余功能，也不具备容错能⼒，如果⼀个磁盘（物理）损坏，所有数据都会丢失，危险程度与JBOD相当。
在这里插入图片描述

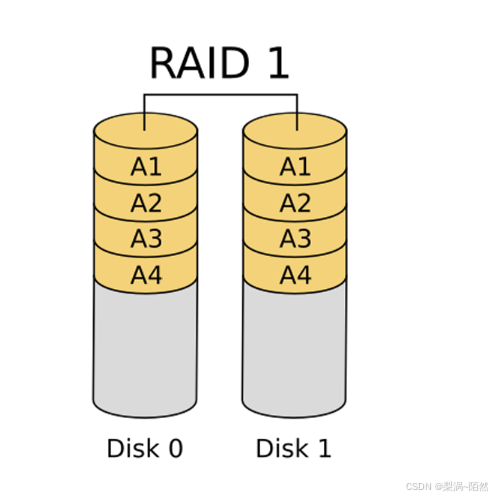

RAID1

两组以上的N个磁盘相互作镜像，在⼀些多线程操作系统中能有很好的读取速度，理论上读取速度等于硬盘数量的倍数，与RAID0相同。另外写⼊速度有微⼩的降低。只要⼀个磁盘正常即可维持运作，可靠性最⾼。其原理为在主硬盘上存放数据的同时也在镜像硬盘上写⼀样的数据。当主硬盘（物理）损坏时，镜像硬盘则代替主硬盘的⼯作。因为有镜像硬盘做数据备份，所以RAID1 的数据安全性在所有的RAID级别上来说是最好的。但⽆论⽤多少磁盘做RAID1，仅算⼀个磁盘的容量，是所有RAID中磁盘利⽤率最低的⼀个级别
在这里插入图片描述

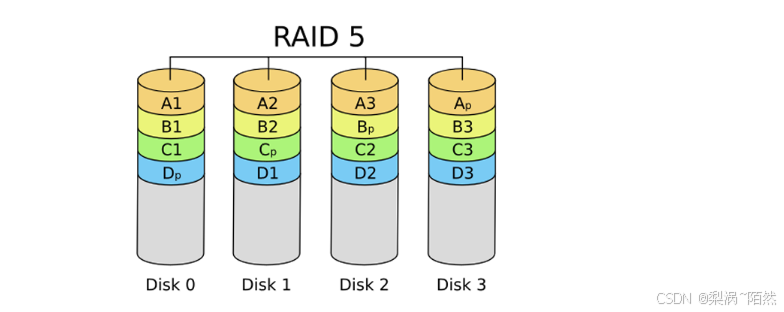

RAID5

RAID 5是⼀种储存性能、数据安全和存储成本兼顾的存储解决⽅案。它使⽤的是DiskStriping（硬盘分割）技术。 RAID 5使⽤“奇偶校验位”。与RAID4⼀样，有效⼤⼩是N-1个磁盘的⼤⼩。然⽽，由于奇偶校验信息也在N个驱动器之间均匀分布，因此避免了每次写⼊都必须更新奇偶校验磁盘的瓶颈。防⽌单个磁盘故障，⽽且访问速度快([2])。 RAID 5不是对存储的数据进⾏备份，⽽是把数据和相对应的奇偶校验信息存储到组成RAID5的各个磁盘上，并且奇偶校验信息和相对应的数据分别存储于不同的磁盘上。当RAID5的⼀个磁盘数据发⽣损坏后，可以利⽤剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。RAID5可以理解为是RAID0和RAID1的折衷⽅案。RAID5可以为系统提供数据安全保障，但保障程度要⽐镜像低⽽磁盘空间利⽤率要⽐镜像⾼。RAID5具有和 RAID 0相近似的数据读取速度，只是因为多了⼀个奇偶校验信息，写⼊数据的速度相对单独写⼊⼀块硬盘的速度略慢，若使⽤“回写缓存”可以让性能改善不少。同时由于多个数据对应⼀个奇偶校验信息，RAID5的磁盘空间利⽤率要⽐RAID 1⾼，存储成本相对较便宜。冗余磁盘阵列在最可能发⽣的单个磁盘故障情况下提供保护，在这种情况下，单个磁盘只是停⽌⼯作。这消除了构建⼤型EIDE（增强型IDE）磁盘阵列的主要障碍。 RAID-5 并不能完全防⽌其他类型的磁盘故障。RAID-5将在单个磁盘停⽌⼯作但导致整个EIDE总线发⽣故障（或整个EIDE控制器卡发⽣故障）但只是暂时停⽌运⾏的情况下提供有限的保护。这将暂时禁⽤整个RAID-5阵列。如果更换坏盘解决了问题，即故障没有永久损坏其他磁盘上的数据，那么RAID 5 阵列将正常恢复。相似的如果只是控制器卡损坏，则更换它将使RAID-5阵列正常恢复。但是，如果不⽌⼀个磁盘损坏，尤其是⽂件或⽬录结构信息损坏，整个RAID-5阵列就会损坏。剩余的故障模式是磁盘正在传送损坏的数据。RAID-5没有对此固有的保护；但是，可以在事件标头中内置对数据的纵向奇偶校验，例如校验和记录计数(CRC)，以标记问题。

在这里插入图片描述

RAID10/01

RAID 10是先做镜像卷RAID1将所有硬盘分为两组，再做RAID0执⾏条带化操作分割数据，视为以 RAID 1作为最低组合，然后将每组RAID1视为⼀个“硬盘”组合为RAID0运作。 RAID 01则是跟RAID10的程序相反，是先将数据分割。再做镜像卷RAID1它将所有的硬盘分为两组，每组各⾃构成为RAID0作为最低组合，⽽将两组硬盘组合为RAID1运作。当RAID10有⼀个硬盘受损，其余硬盘会继续运作。RAID01只要有⼀个硬盘受损，同组RAID0的所有硬盘都会停⽌运作，只剩下其他组的硬盘运作，可靠性较低。如果以六个硬盘建RAID01，镜像再⽤三个建RAID0，那么坏⼀个硬盘便会有三个硬盘离线。因此，RAID10远较RAID01常⽤，零售主板绝⼤部分⽀持RAID0/1/5/10，但不⽀持RAID01。

在这里插入图片描述

RAID分类

硬raid

软件没有硬件稳定；
在服务器中⾃带RAID卡；在安装操作系统的时候必须先组建RAID

软raid

1.添加硬盘

[root@localhost ~]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0   20G  0 disk
├─sda1            8:1    0    1G  0 part /boot
└─sda2            8:2    0   19G  0 part
  ├─centos-root 253:0    0   17G  0 lvm  /
  └─centos-swap 253:1    0    2G  0 lvm  [SWAP]
sdb               8:16   0    5G  0 disk
sdc               8:32   0    5G  0 disk
sdd               8:48   0    5G  0 disk
sde               8:64   0    5G  0 disk
sr0              11:0    1  9.5G  0 rom  /run/media/admin/CentOS 7 x86_64
