Eplan端子排的生成与放置

新建端子

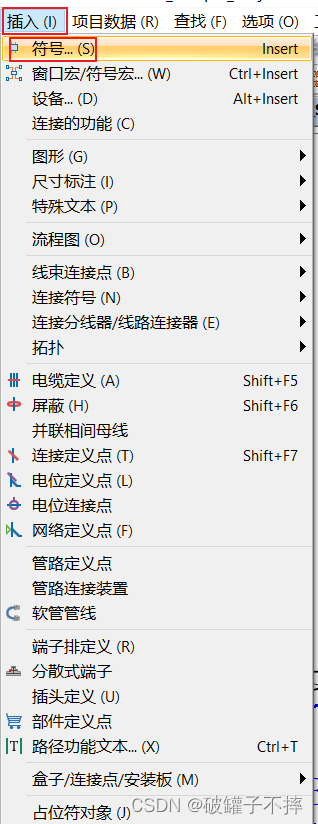

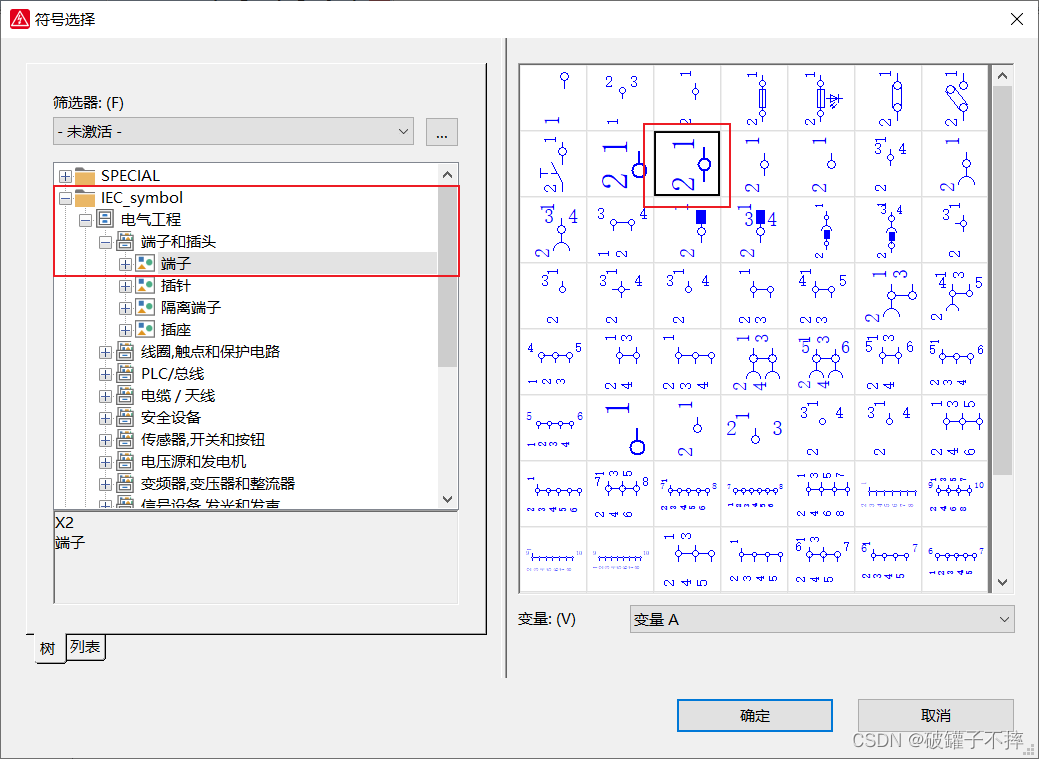

插入端子符号。

这里选择两端都对外的端子为例。

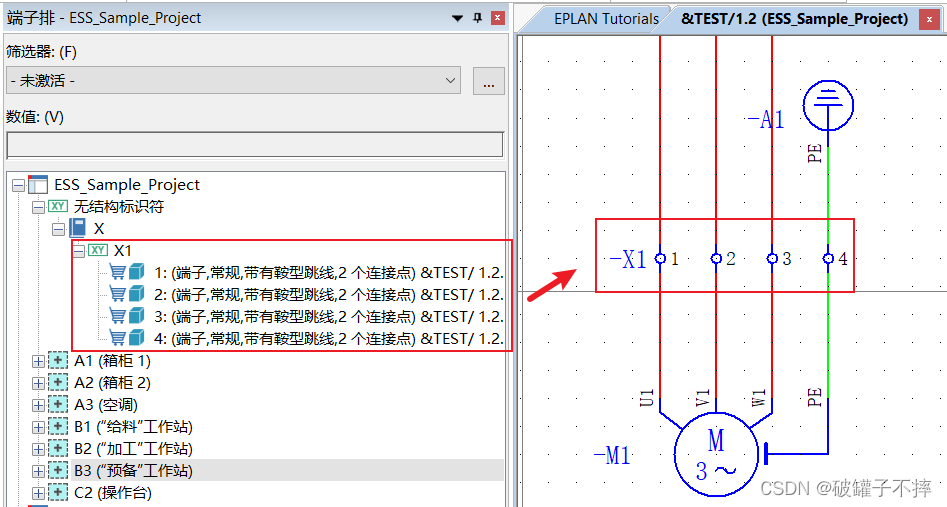

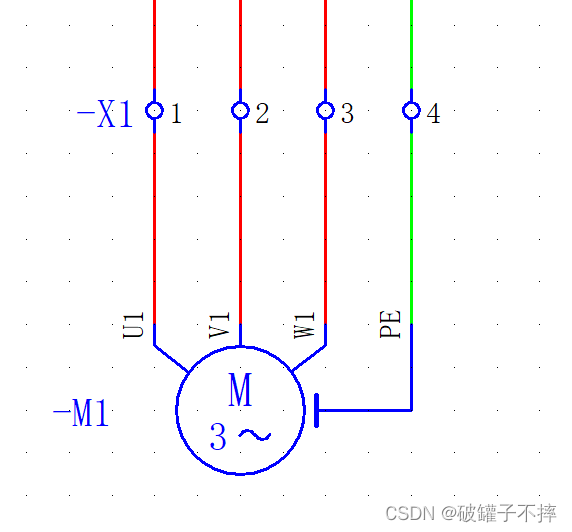

在电机的线上放置，可以看出端子都位于-X1上。

生成端子–单层端子

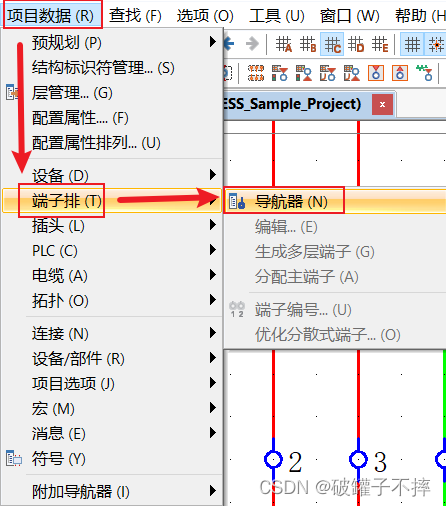

在使用端子时，可以打开【端子排】>【导航器】

可以看到刚刚新建的端子都位于导航器中。

重新生成端子

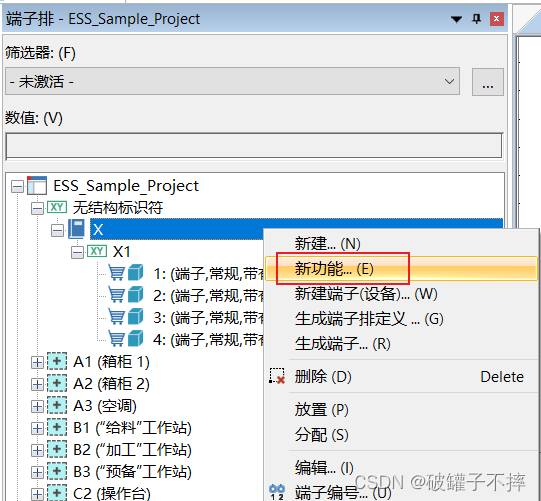

右键生成【新功能】。

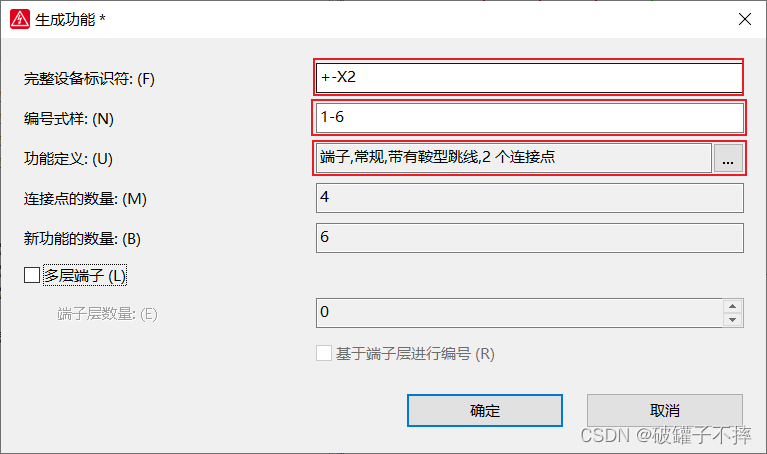

如果要生成X个，可以直接填1-X。

结果如图，生成了端子排-X2，端子个数6个。

连续放置端子

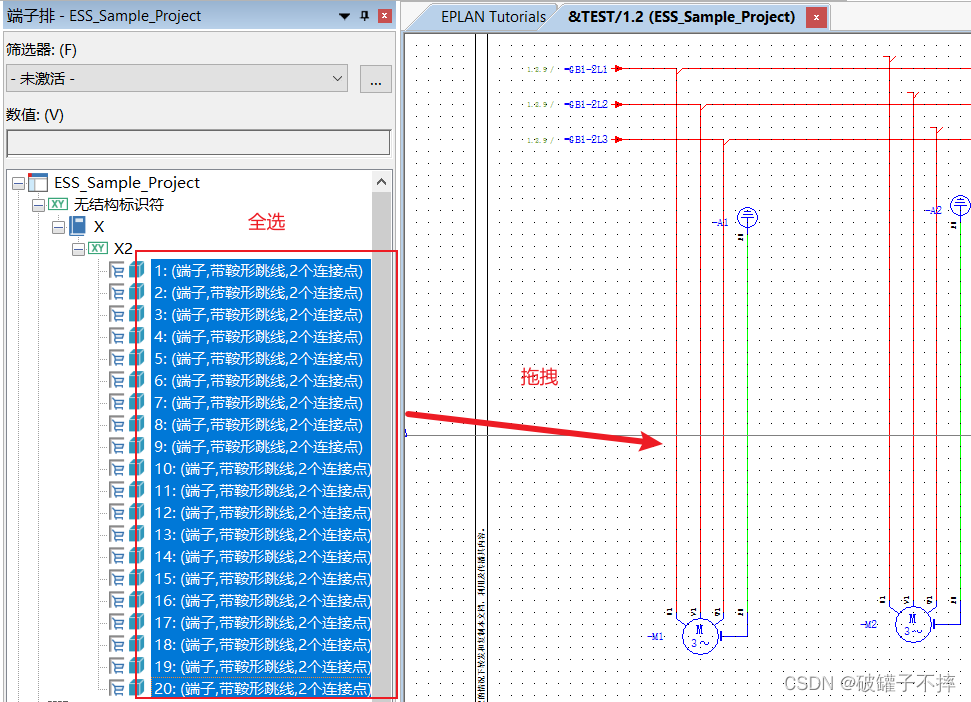

全选X2里的端子，拖拽到图纸上即可。

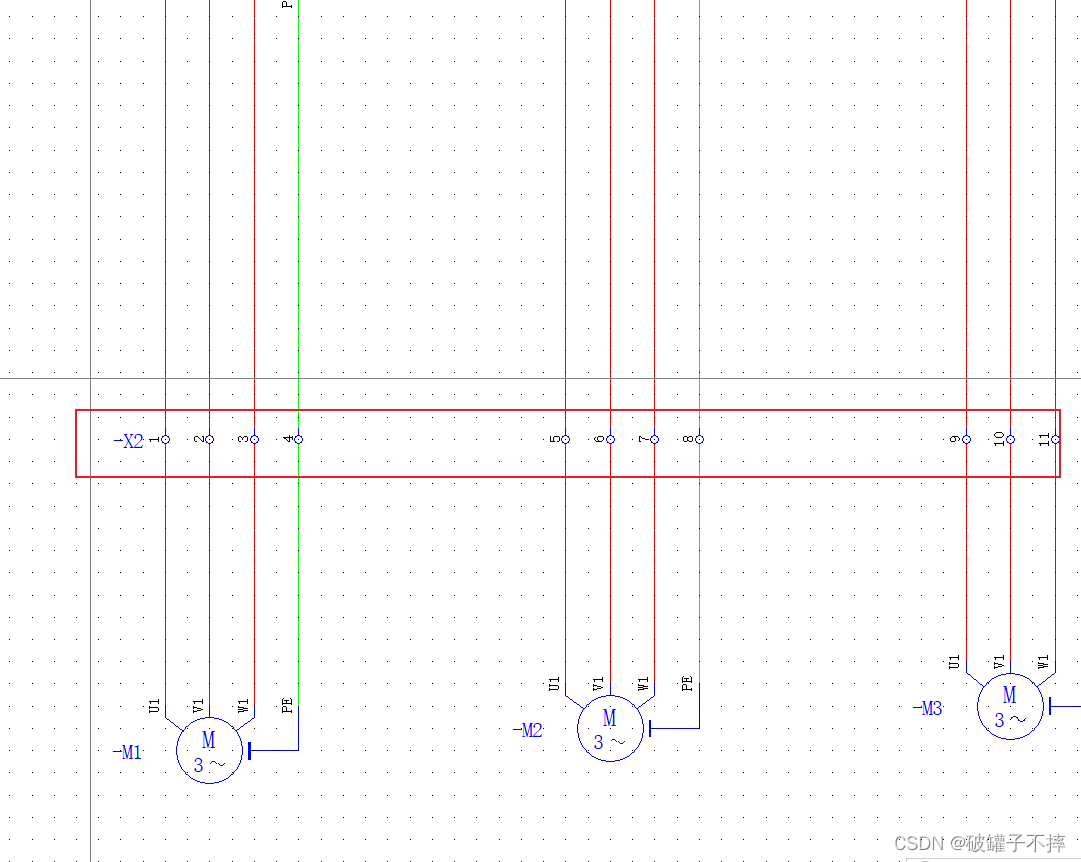

结果如图所示，从1-11端子都放置完毕。

修改端子

可以明显知道，电机有一根是地线，地线一般是PE表示。

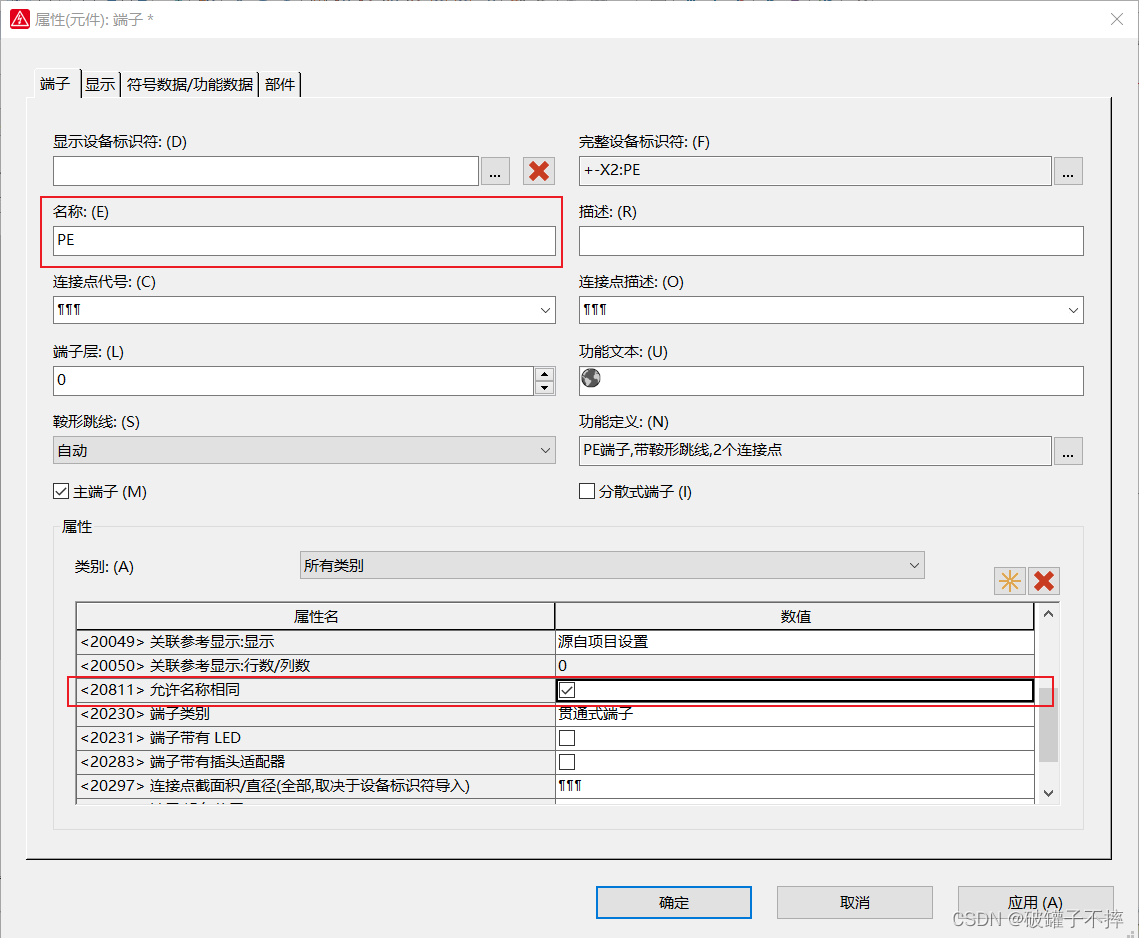

右键对应端子选择【属性】。

修改名称，并且在下方中找到属性【允许名称相同】勾选。

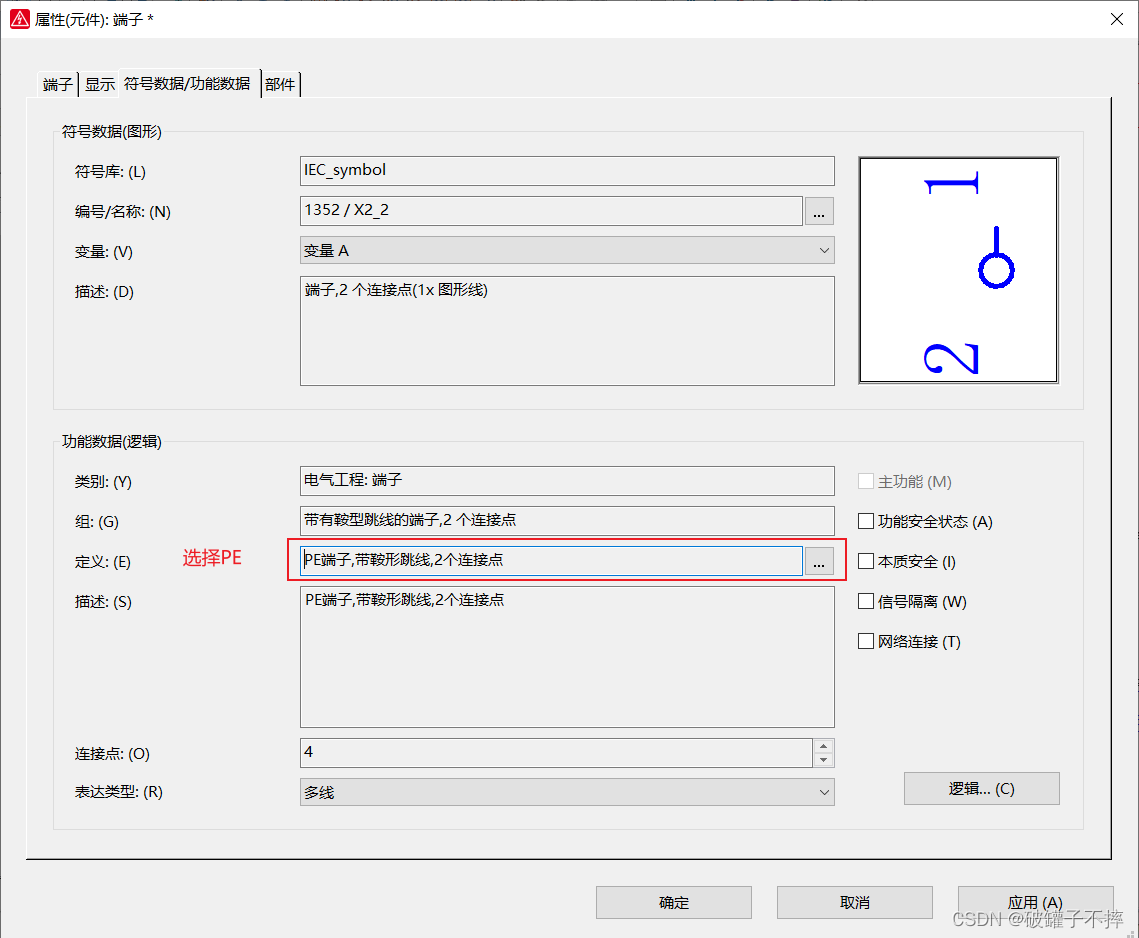

当然在【符号数据/功能属性】中修改为PE端子，在安装板布局中将显示不同样式。

由于PE，修改，端子排的编号需要修改。

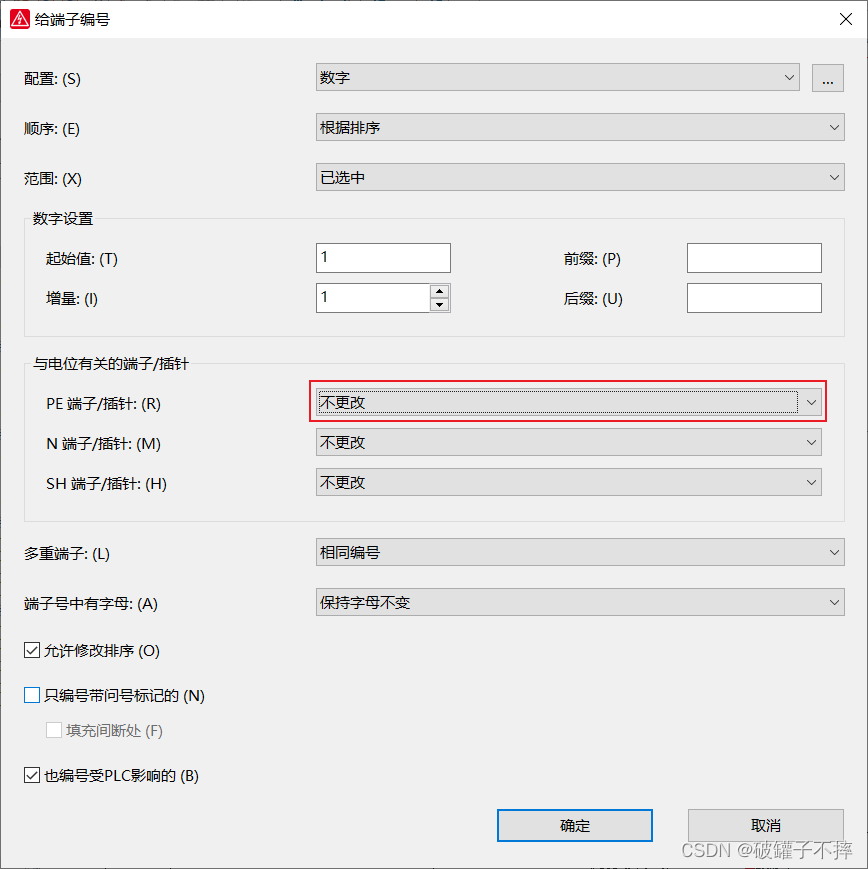

右键端子排选择【端子编号】，在其中【PE端子/插针】中修改为不更改，编号就会自动跳过PE。（忘记截图了，可以参考下图下面的图）

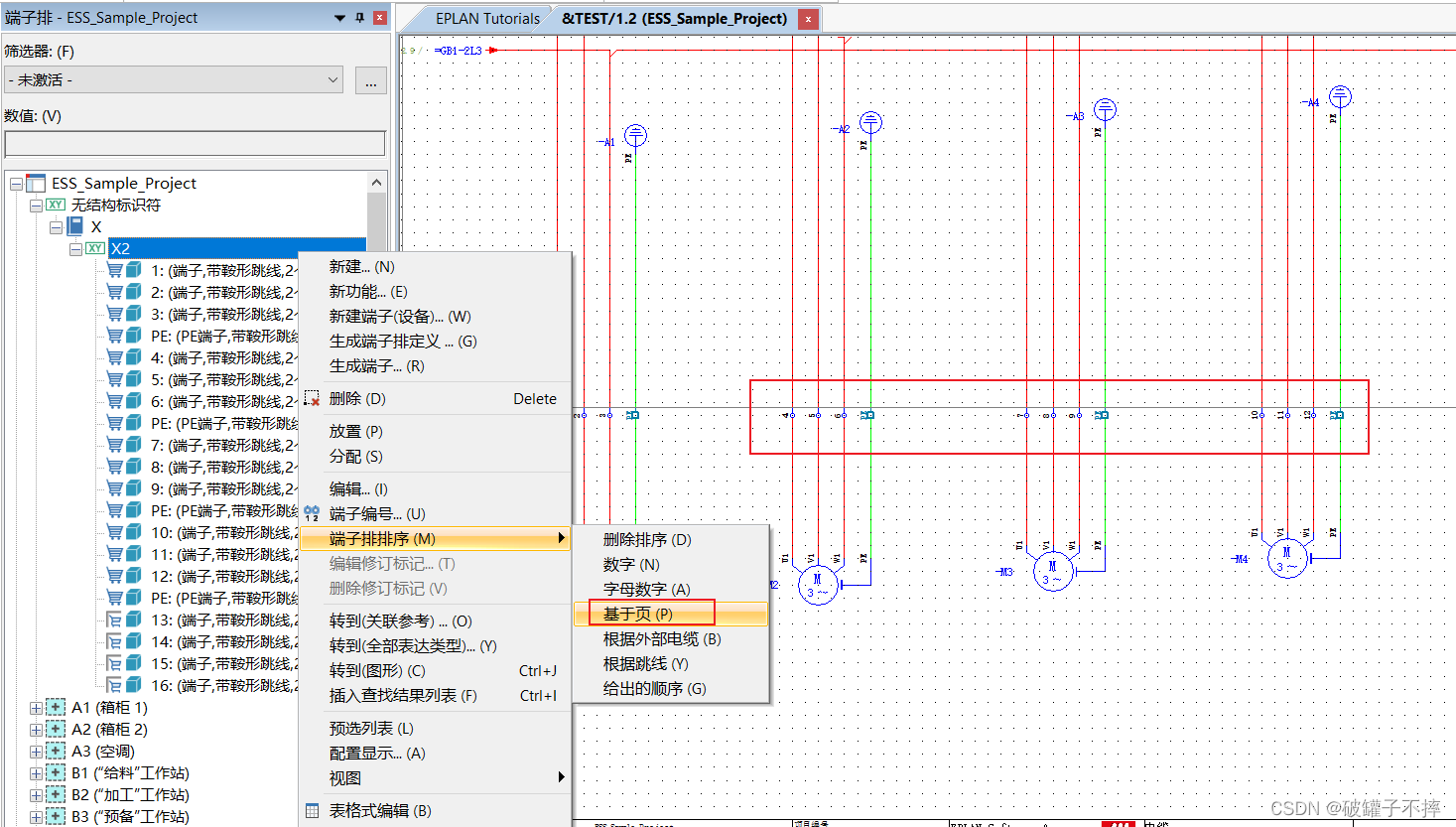

端子排端子的排序可以改为基于页，方便查看。

生成端子–多层端子

生成与单层端子差不多，就式样的公式不同，这里以3层的端子举例。

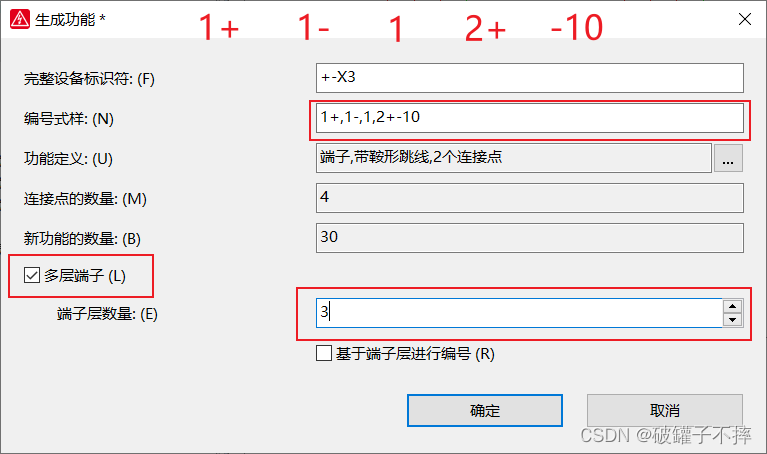

编号式样：1+ 一层 1- 一层 1 一层 1+,1-,1为第一个多层端子样式 2+ -10为第二个多层端子的从哪个数开始，2就是增量为1，4就是增量为3，最后的10为序号上限，到第10个序号以前面的增量算，

编号式样公式没问题，新功能的数量才会有显示变化。

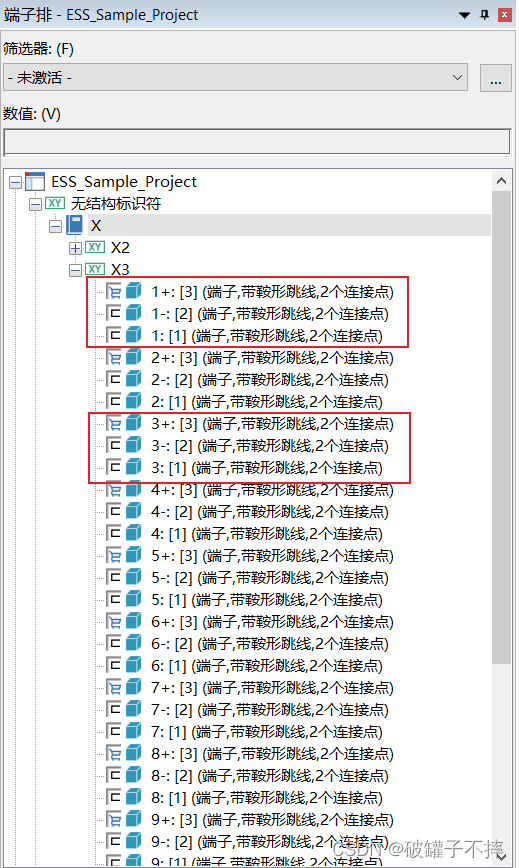

生成结果如图，一个多层端子的三对口分别是1+，1-，1。

实际应用到图纸上。

注意，一个多层端子虽然有3对端口，但是只是一片。

已有端子新增

单层端子新增

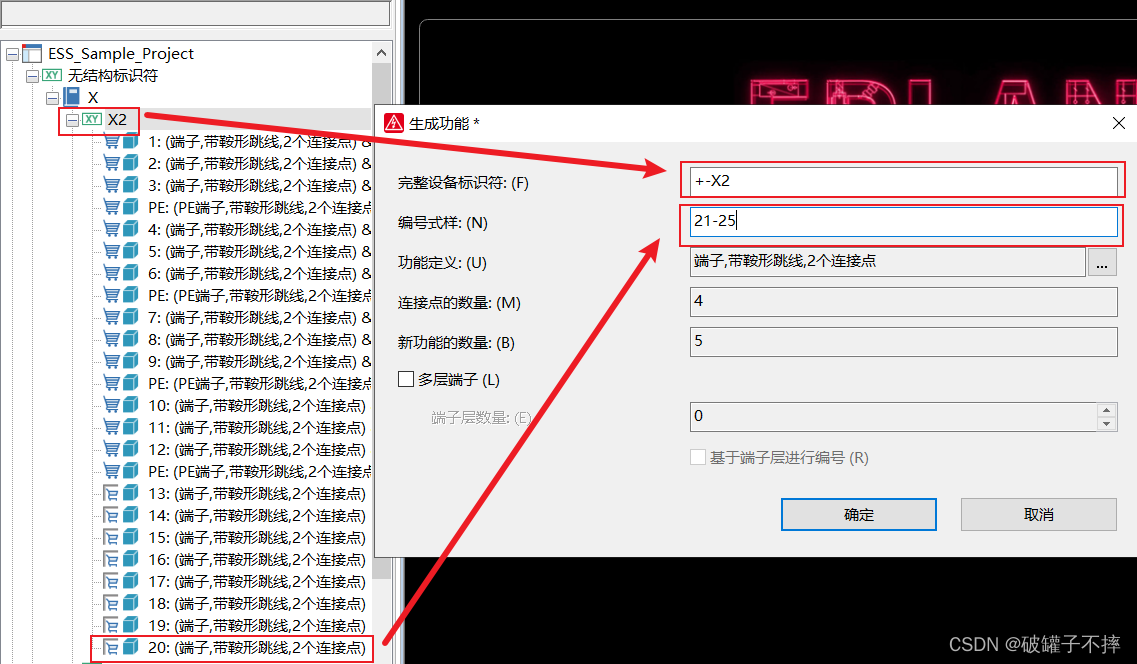

新建编号式样在已有的基础上增加即可。
例如之前有20个，那么新建可以从21开始。

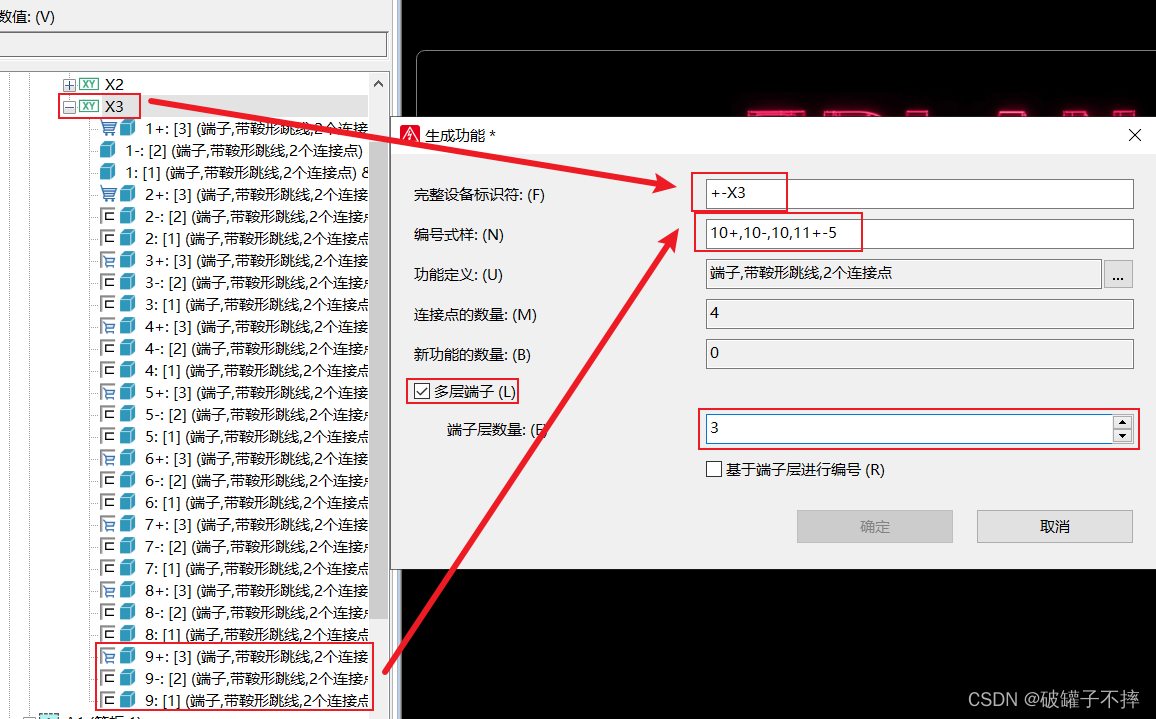

多层端子新增
新建编号式样在已有的基础上增加即可。
例如之前有9个，那么新建可以从10开始。
