Wincc7.5连接PLC并读取变量相关操作

设置PG/PC接口

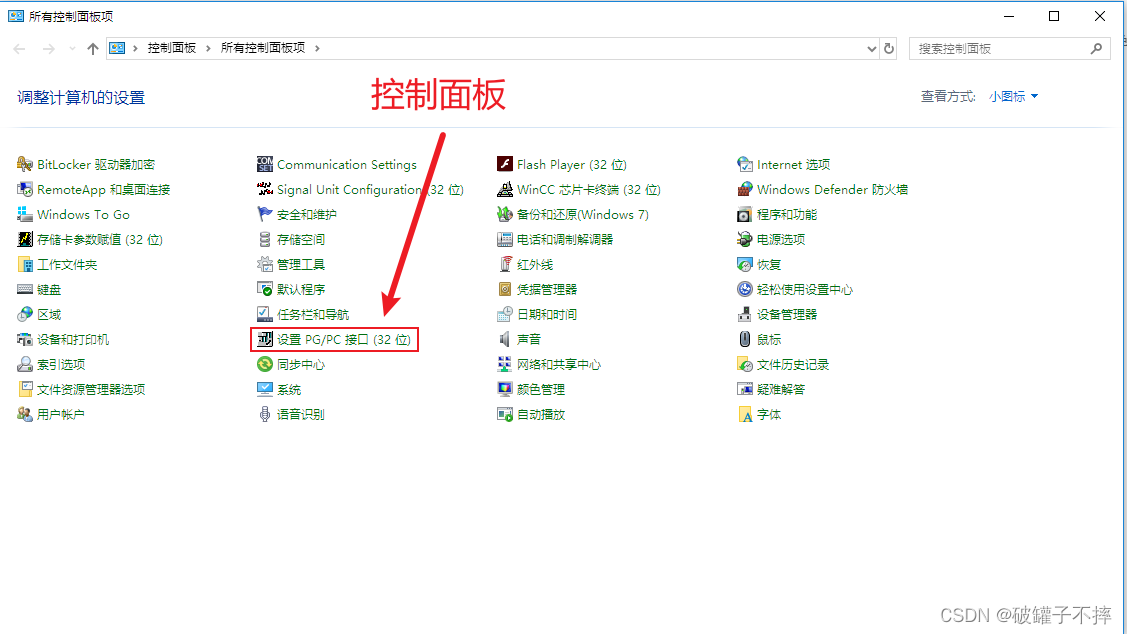

PC选择进入控制面板。

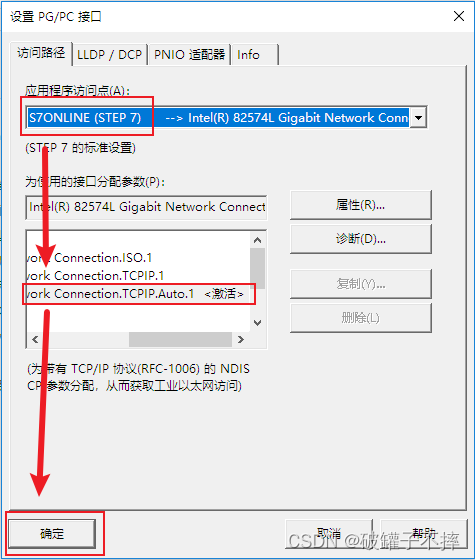

在应用程序访问点中找到STEP 7，然后下面的接口分配选择TCPIP.Auto。

Wincc操作

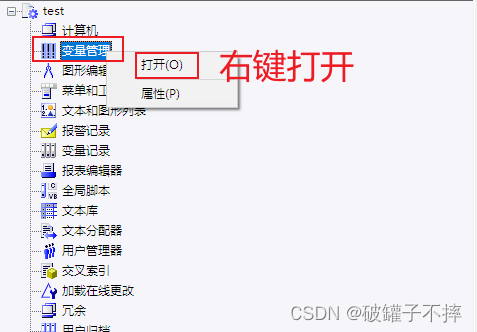

返回Wincc项目，在主菜单界面选择变量管理，右键打开。

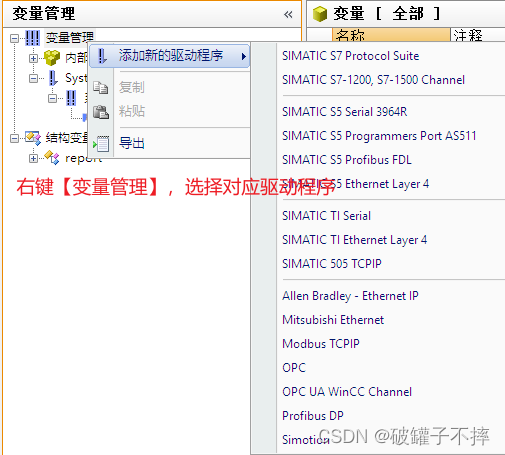

右键变量管理，添加新的连接项。这里以1500PLC为例。

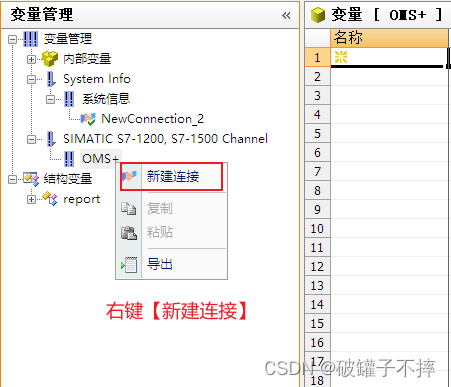

添加完后右键新增的通道，点击新建连接。

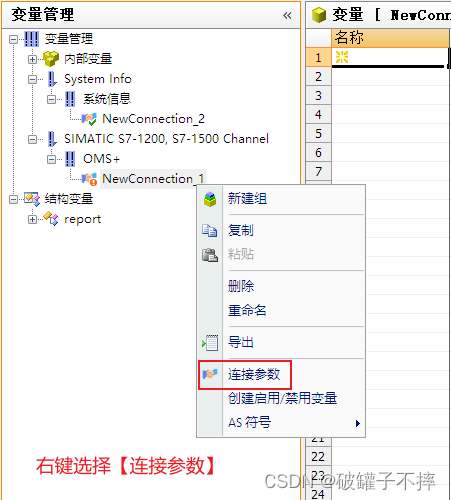

此时会出现一个NewConnection1，右键它选择连接参数。

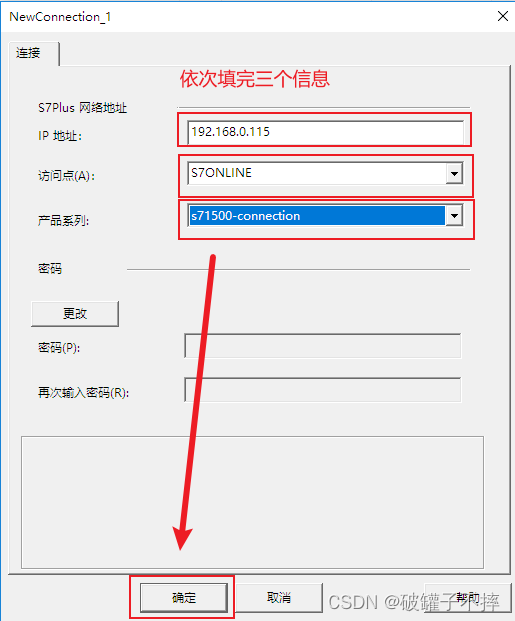

按照实际情况填写IP地址和参数即可。

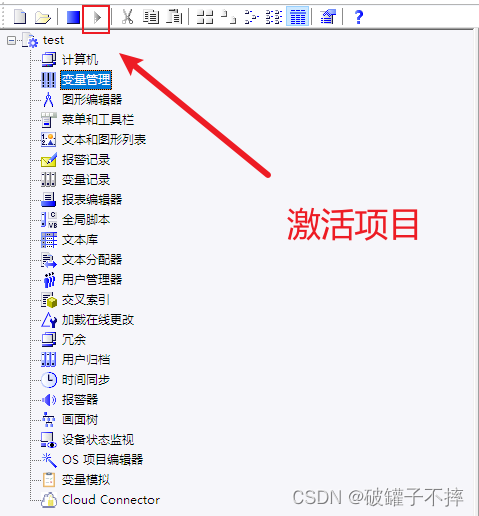

此时需要激活项目。

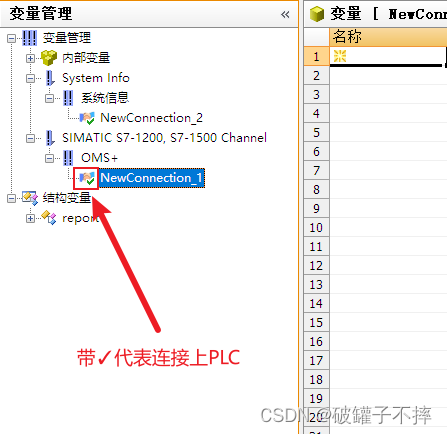

如果连接处握手符号有一个小绿勾，则代表与PLC连接上。

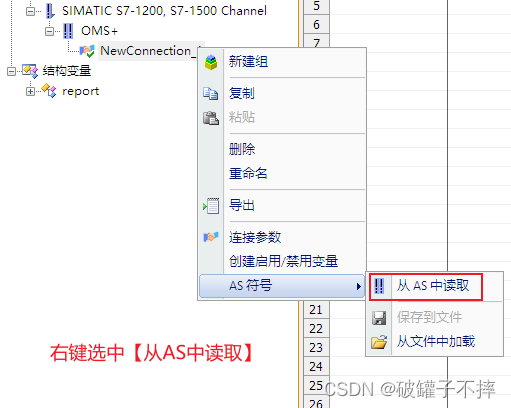

右键选择【AS符号】-【从AS中读取】即可读取PLC中变量。

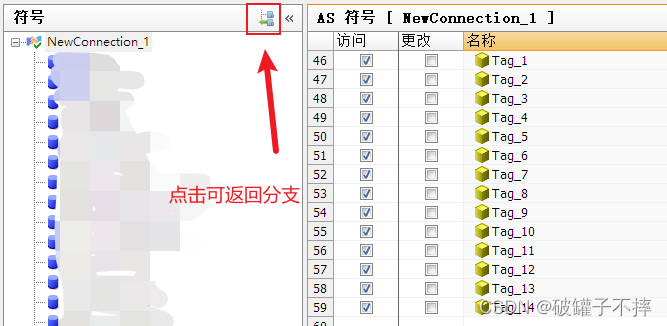

左边是数据块，右边是变量。勾选即代表此变量会放入到Wincc的变量表中。

选择完毕后点击返回即可。

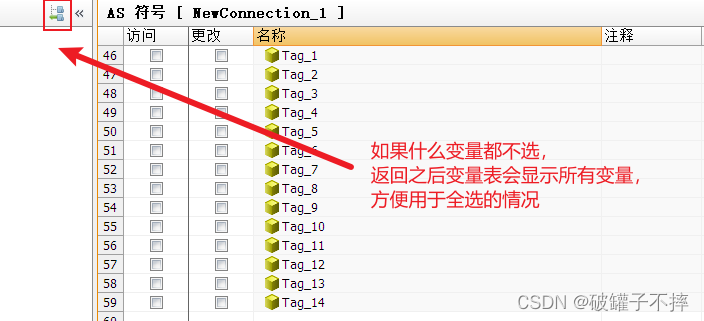

如果什么都不选就会显示所有变量。

此时可以看到所有变量，然后可以全选添加进变量表。

当然我们选中的变量后续在界面下方的变量里。
