INSAR基础-幅度、强度和相位

SAR影像是单视复影像，个像素不仅包含反映地表对雷达波束的反射强度，还包含与雷达斜距有关的相位值。因此，SAR数据一般是由实部（Real）和虚部（Imaginary）构成复数据，也称为同相（In-phase）和正交通道（quadrature channels）.其中振幅反映地表微波反射强度，相位包含雷达到地表的测距信息。

SAR影像中的幅度（Amplitude）

幅度在SAR影像中通常指的是接收到的雷达信号中，电磁波的复数值中的模量（即绝对值）。SAR数据一般以复数形式表示，因为雷达信号是经过相位调制的。

• SAR系统发送电磁波并接收到目标物体反射回来的信号。反射信号的幅度与目标物体的反射特性、距离、表面粗糙度以及入射角等因素相关。
• 幅度反映了目标物体返回雷达的信号强弱，它描述了物体对雷达波的反射效果，但不包含信号的相位信息。
  具体而言：

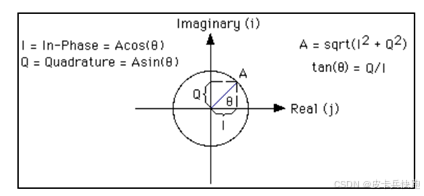

SAR信号的幅度
是复数信号中的实部和虚部的平方和开根号：

其中 ，I是复数信号的实部，Q 是虚部。
SAR图像中的幅度图通常用来直观展示不同地表目标的回波强弱，如地形、建筑物、植被等目标的反射强度。

data=freadbkj('20220317.rslc', 2532, 'cpxint16','b');

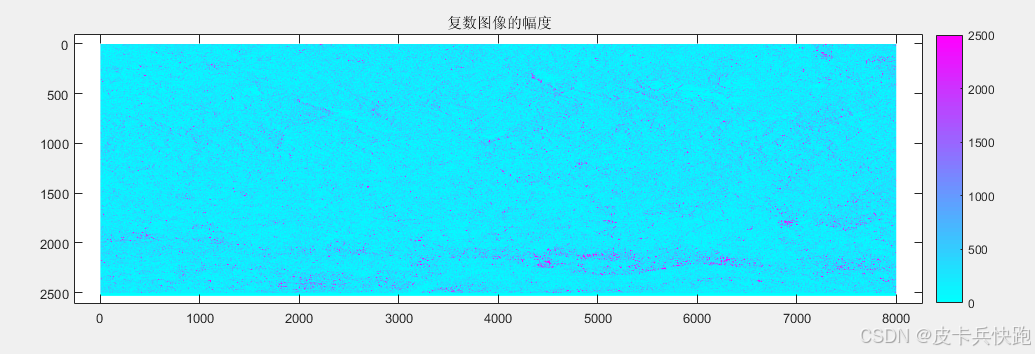

%% 计算复数图像的幅度
Amplitude=abs(data);

figure,imagesc(Amplitude),caxis([0,2500]),title('复数图像的幅度');
colorbar,axis image;  % 保持图像比例不变

SAR影像中的强度（Intensity）

强度（通常也叫功率或后向散射系数）是指雷达信号返回的能量密度，它与信号的幅度的平方成正比。因此，SAR信号的强度不仅考虑了反射信号的幅度，还反映了接收到信号的能量。

强度的定义如下：

强度是幅度的平方，表示雷达信号的反射能量。
在SAR影像中，强度图可以显示地物的散射特性。较大的强度值代表物体对雷达波有较强的散射能力，通常用于定量分析目标物的反射特性。

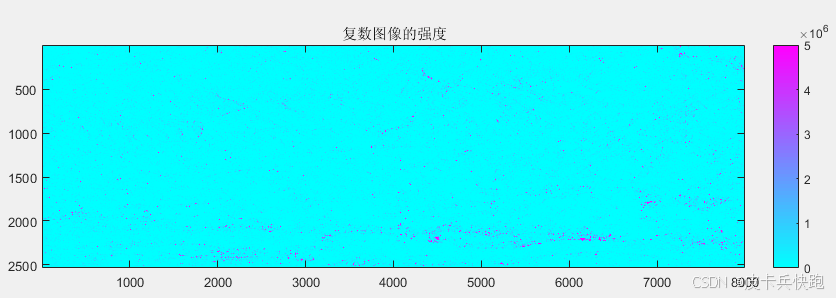

%% 计算强度图
intensity = Amplitude.^2;

figure,imagesc(intensity),caxis([0,5000000]),title('复数图像的强度');
colorbar,axis image;  % 保持图像比例不变

SAR影像中的相位（Phase）

SAR相位数据包含了雷达波在传播过程中的相位信息。相位信息对于测量目标表面的形状和位置非常重要。通过分析相位差异，可以提取目标的高程信息。相位数据常用于生成干涉SAR图像，通过比较两次雷达观测之间的相位变化，可以检测地表的形变、沉降等现象。

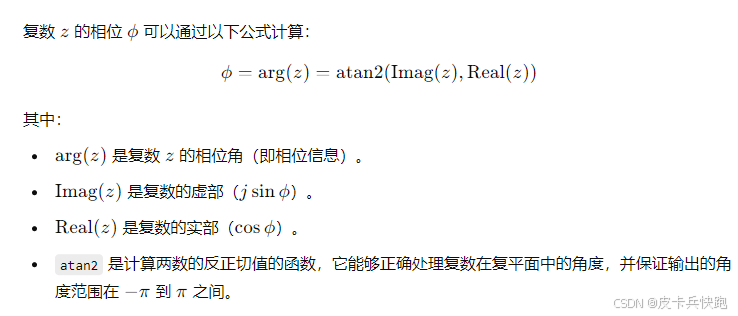

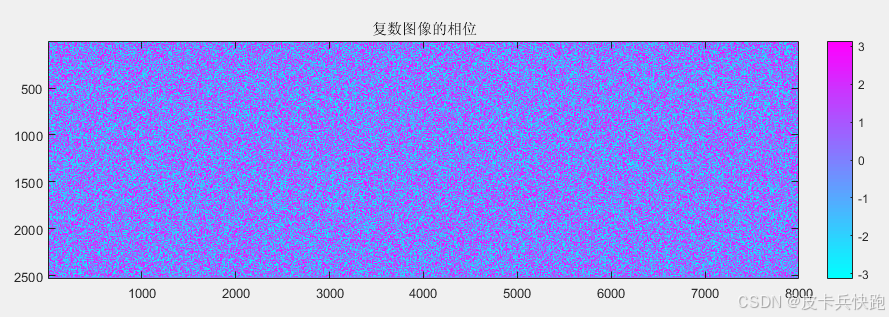

%% 计算复数图像的相位
phase = angle(data);

figure,imagesc(phase),caxis([-pi, pi]),title('复数图像的相位');
colorbar,axis image;  % 保持图像比例不变
