【笔记】H.265/HEVC 视频编码（五）——变换编码

图像变换编码是将空间域中像素形式描述的图像转换至变换域，以变换系数的形式加以表示，可使图像能量在空间域的分散分布转为在变换域的相对集中分布，已达到去除空间冗余的目的。H.264/AVC首次使用了整数DCT。H.265/HEVC沿用了整数DCT并进行了推广，还引入了DST。

一、离散余弦变换DCT

1、DCT原理

数学里共存在八种类型的DCT，在图像、音视频编码等多媒体信号处理领域，使用的是Ⅱ类DCT，其逆变换对应于Ⅲ类DCT。Ⅱ类DCT的一维形式如下：

其中，

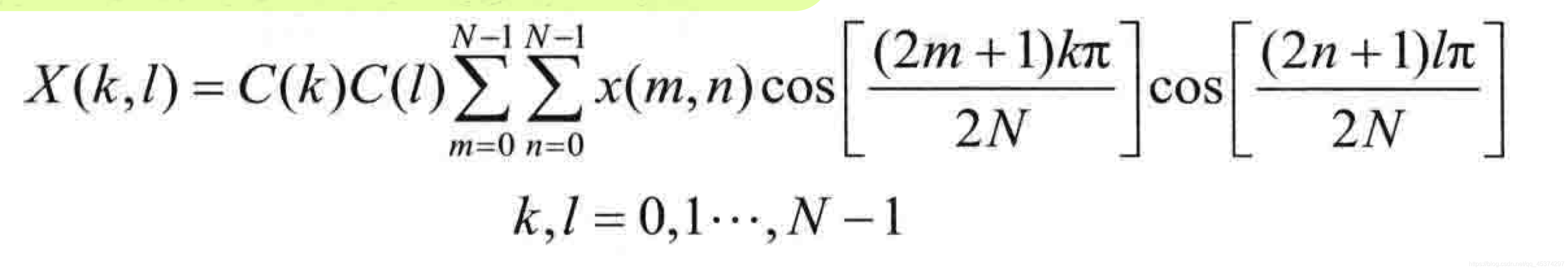

在图像、视频编码上主要使用二维DCT。

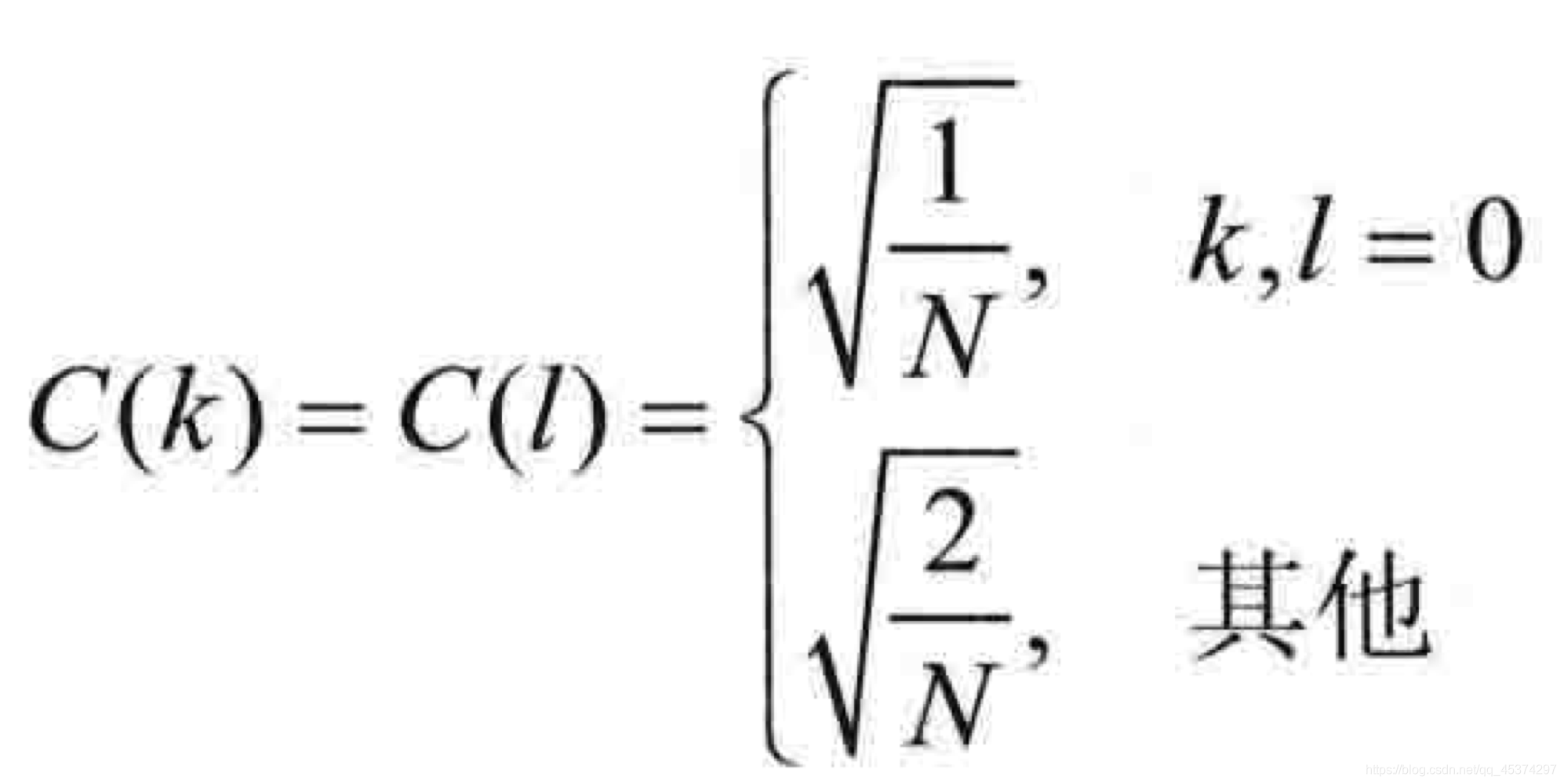

其中，

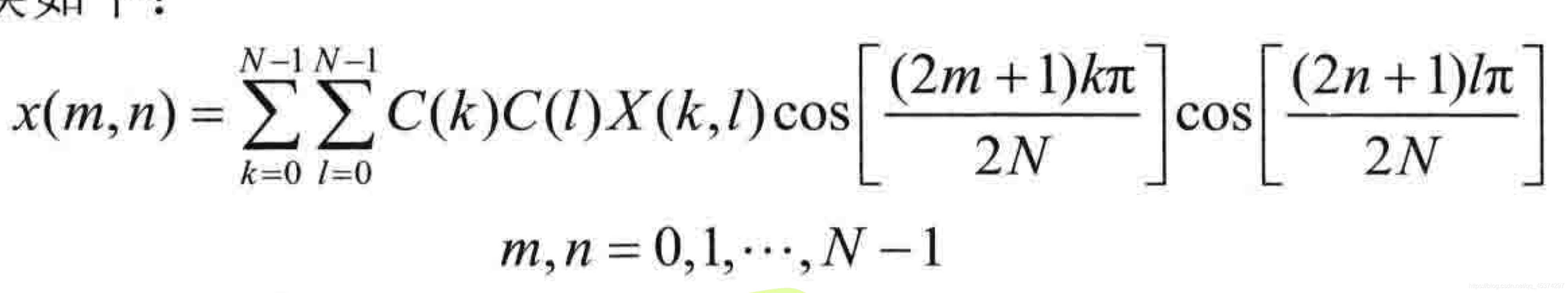

其逆变换为

DCT可以理解为（以二维88为例）：将任一88像素块表示为64个基图像的加权和，其权值为对应位置的DCT系数。对于灰度值变化缓慢的像素块来说，经过DCT变换后绝大部分能量集中于左上角的低频系数中；若像素块包含较多细节纹理信息，则较多能量分散在高频区域。利用人眼对图像高频细节相对不敏感，可以对高能量的低频系数进行较为精细的量化和处理，对低能量的高频系数进行粗略的量化或掩盖，从而更好地压缩图像。

2、整数DCT

二维DCT可以分解为两个一维DCT，即先对像素块进行行（或列）做一维DCT，再对列（或行）做一维DCT。可将一维DCT写成矩阵相乘的形式：Y=AX，Y表示变换后的DCT系数矩阵，A表示变换矩阵，其中（4*4）

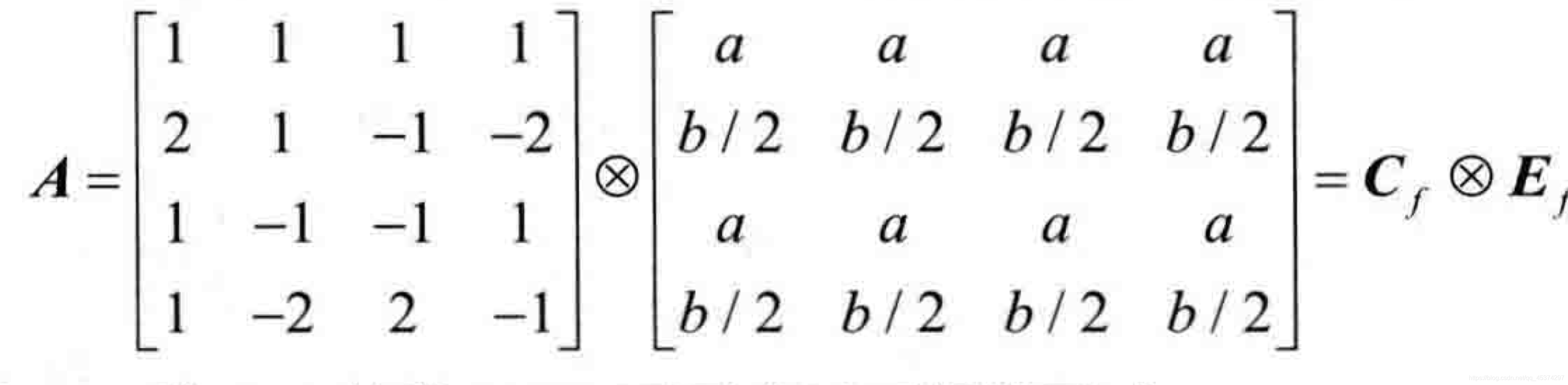

经过修正后矩阵A可写成

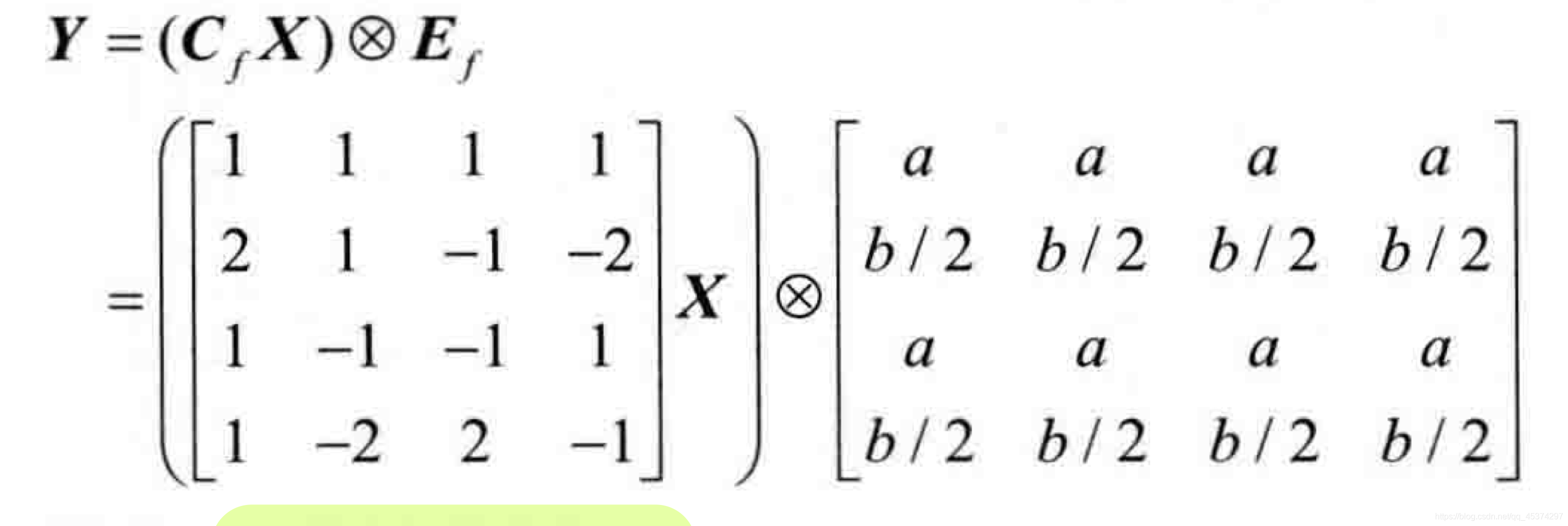

一维4*4整数DCT可写成以下矩阵形式：

同理，二维如下：

整数DCT搜有的操作都是针对整型变量，避免了精度损失，也能够消除编解码器中方便换不匹配的问题。

3、H.265/HEVC中的整数DCT

H.265/HEVC使用了4种不同尺寸的整数DCT，为44、88、1616和3232。H.265/HEVC的4*4整数DCT公式为：

H.265/HEVC在整数DCT方面的改进主要变现在以下方面：
①采用了更多、更大尺寸的变换。
②H.265/HEVC中的整数DCT更接近于传统的浮点DCT。
③H.265/HEVC不同大小的变换形式较为统一。

二、离散正弦变换

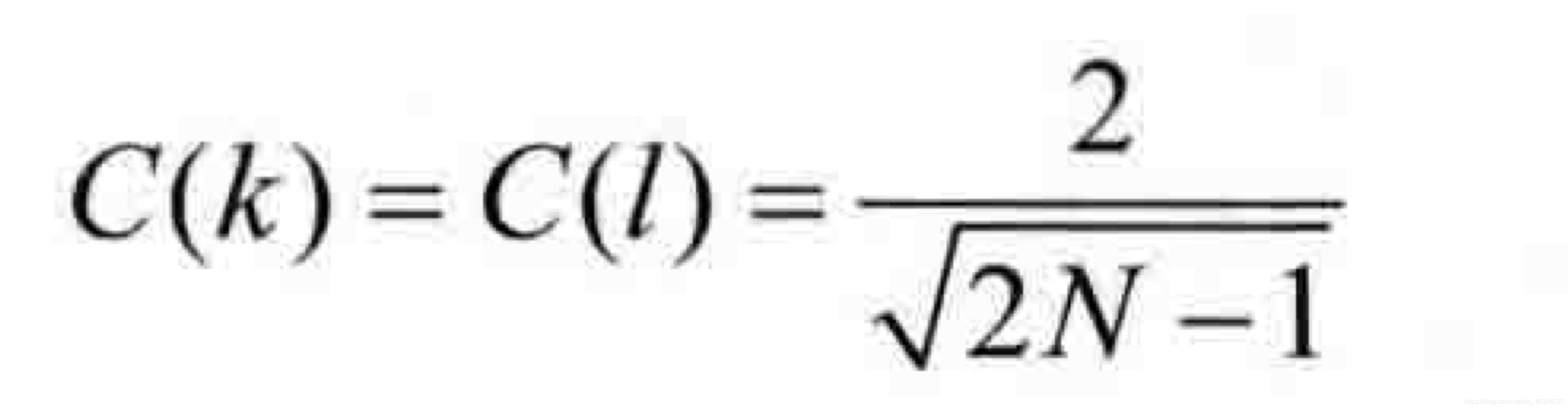

与DCT相同，数学上共存在8种DST，H.265/HEVC使用的是ⅶ类DST，其二维形式为：

其中

逆变换为：

2、H.265/HEVC中的整数DST

H.265/HEVC标准规定，在帧内44模式亮度分量残差编码中使用44整数DST，而在帧内其他模式、帧间所有模式以及所有色差分量的残差编码中均使用整数DCT。一维变换写成：Y=BX,

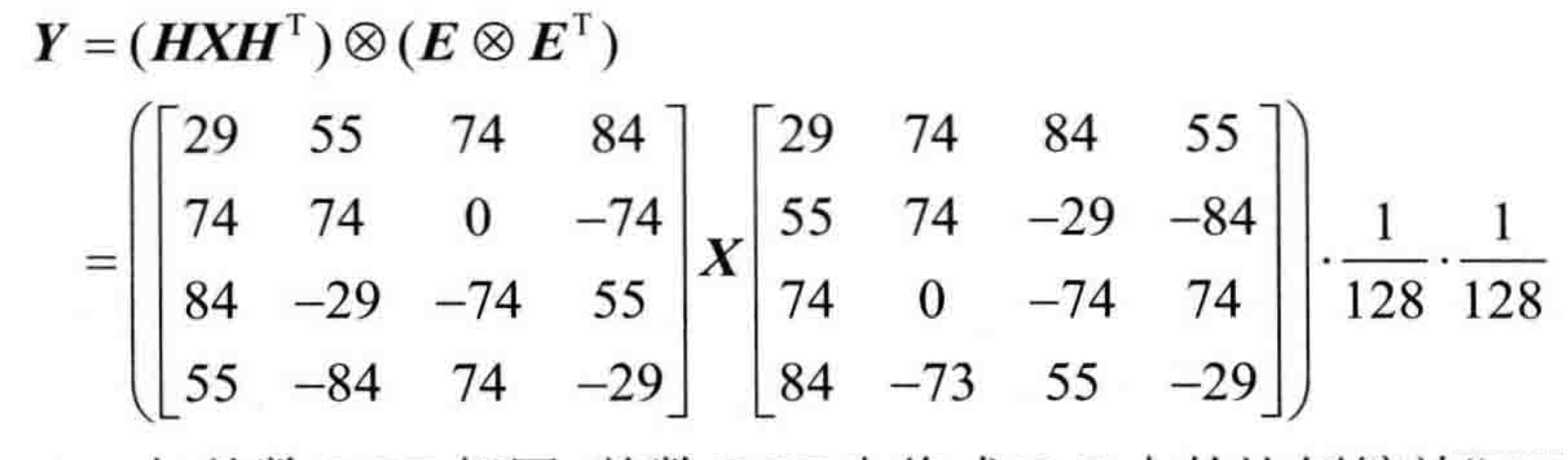

经过处理，最终H.265/HEVC的4*4整数DST公式为：

三、哈达玛变换

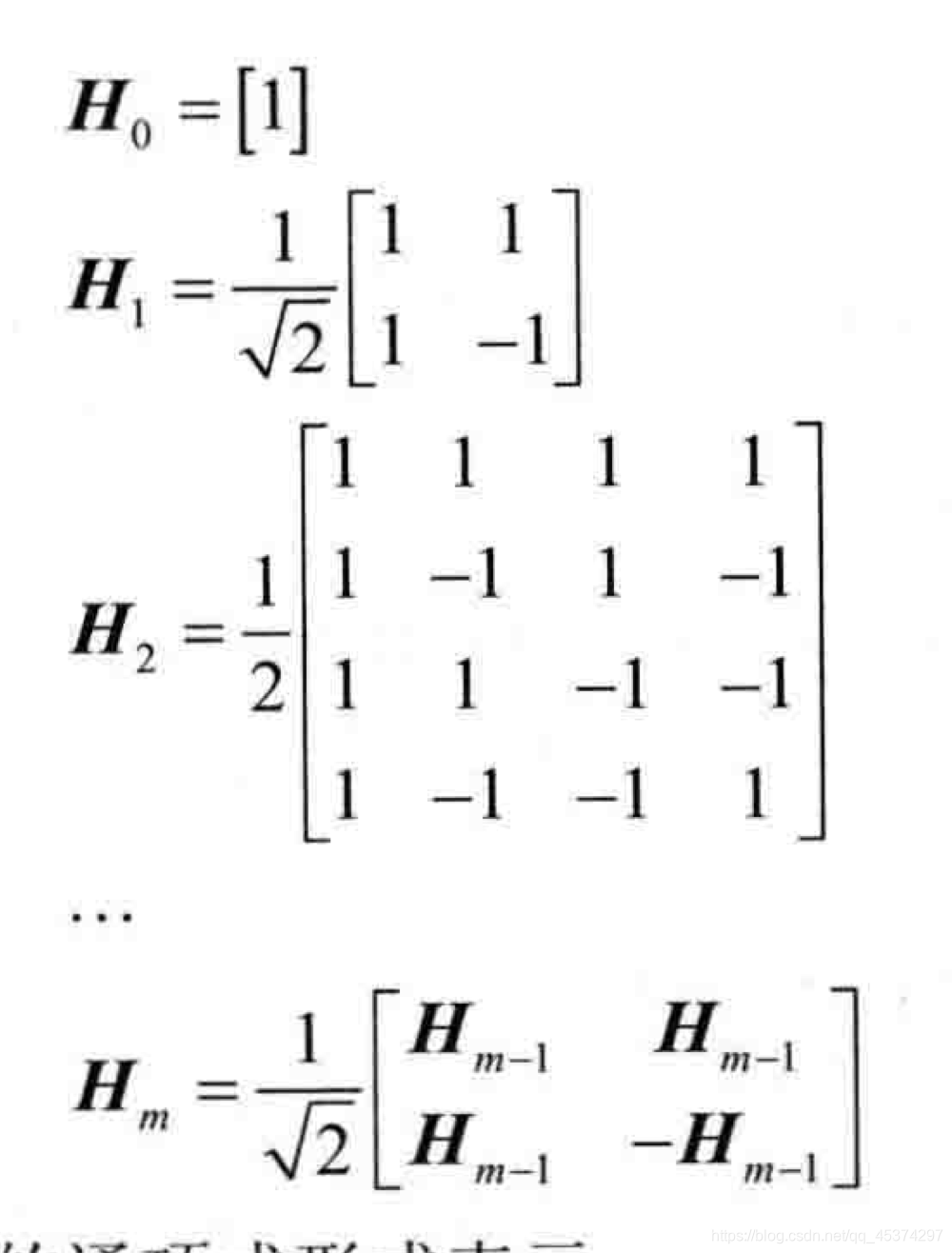

沃尔什——哈达玛变换是广义傅里叶变换的一种，其变换矩阵Hm是一个2m*2m的矩阵。其递推定义为：

Hadamard矩阵由以下性质：
①矩阵元素都为±1，且特征值也包含±1。
②矩阵为正交、对称矩阵，hadamard变换为正交变换。
③矩阵奇数行（列）偶对称，偶数行（列）奇对称。
④hadamard变换满足帕斯瓦尔定力。
在H.264/AVC中，hadamard变换用于亮度分量帧内16*16模式DC系数以及色度分量DC系数的变换，进一步去除相关性。但在H.265/HEVC中未使用hadamard变换。
在图像、视频处理领域，hadamard变换常用于计算残差信号的SATD。SATD在一定程度上反映残差在频域中的大小，性能接近于DCT，且复杂度远小于DCT，因此SATD广泛应用与视频编码中的快速模式选择。
