14.1 实现eNSP与真实PC桥接

原理概述

      eNSP不仅支持单击部署，同时还支持Server端分布式部署在多台服务器上，分布式部署环境下能够支持更多设备组成复杂的大型网络。eNSP还可与真实设备对接，通过虚拟设备接口与真实网卡的绑定，实现虚拟设备与真实设备的对接，进而实现虚拟网络与真实网络的互联互通。

实验内容

      本实验演示如何使用eNSP中的云设备实现模拟器与真实电脑的桥接，实现与真实电脑或其他设备间的正常通信。

实验目的

•       掌握在eNSP中使用云设备与虚拟PC连接的方法
•       掌握在eNSP中使用云设备与真实PC上的物理网卡桥接的方法

实验步骤

1.配置云设备

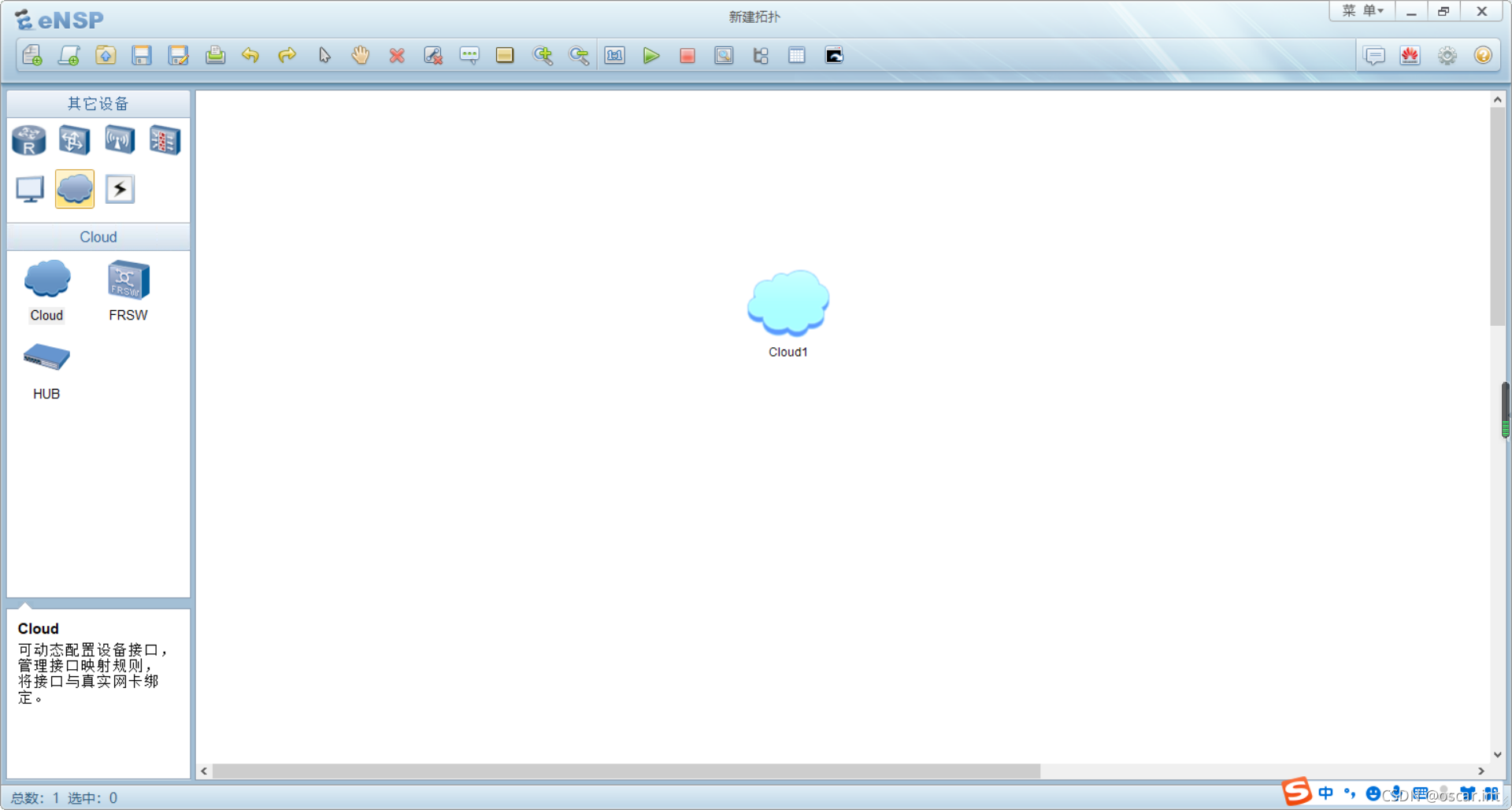

      选择界面左侧Cloud栏的云设备图标，拖进拓扑图中

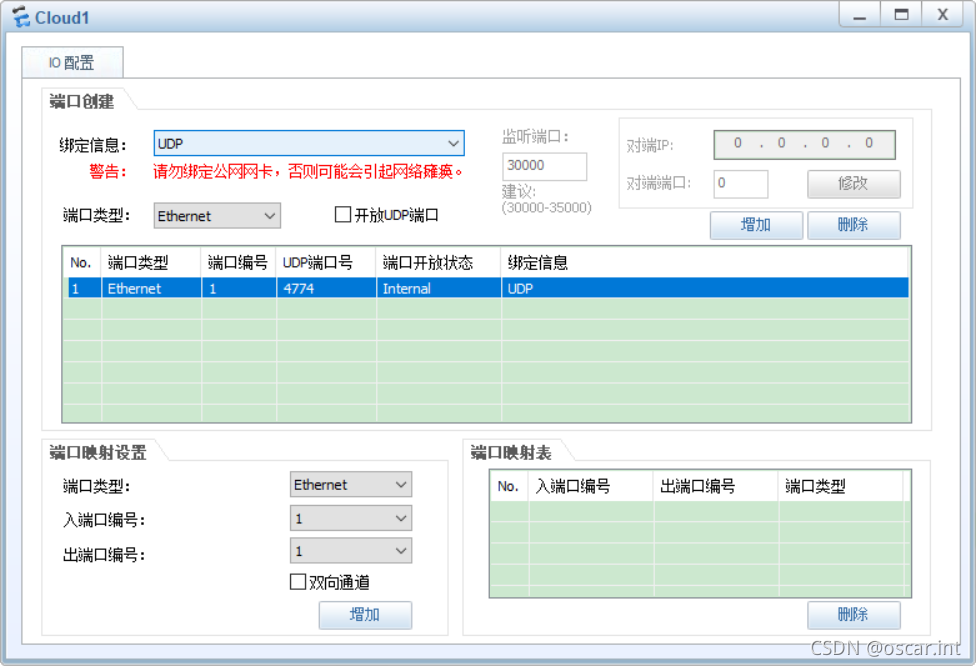

      在云设备上单击鼠标右键，在弹出的快捷菜单中选择“设置”命令。进入设置界面后，创建一个端口。在“绑定信息”下拉列表中选择“UDP”，在“端口类型”下拉列表中选择“Ethernet”，然后点击“增加”按钮，新创建端口的信息将会出现在端口信息列表中，序号为1。

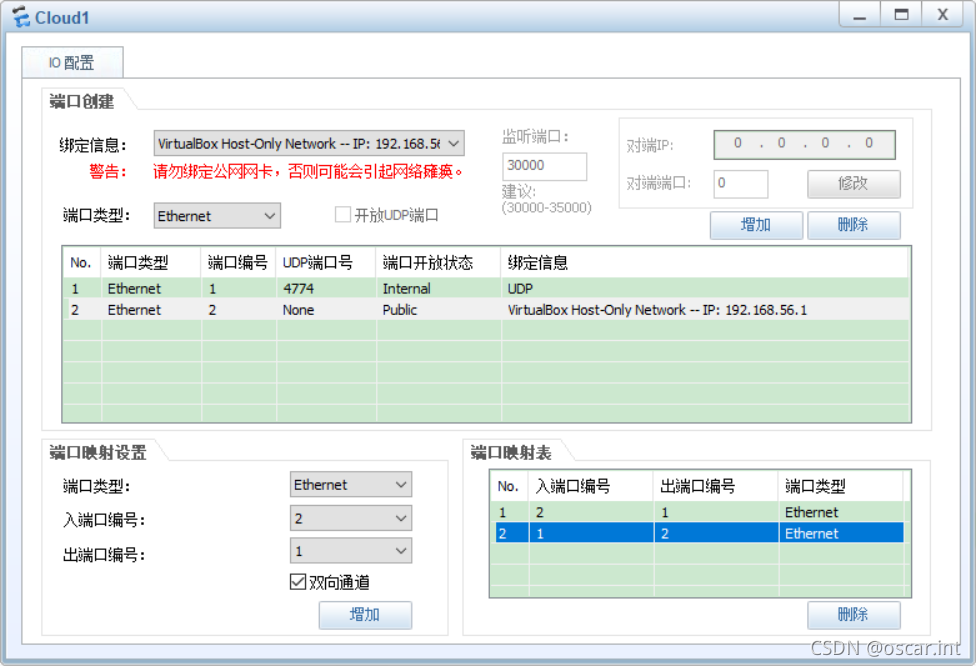

创建另外一个端口。“绑定信息”选择真实PC中任意一个网卡地址，这里选择了virtualBox Host-Only Network虚拟网卡，IP地址为192.168.56.1，“端口类型”仍然选择“Ethernet”。

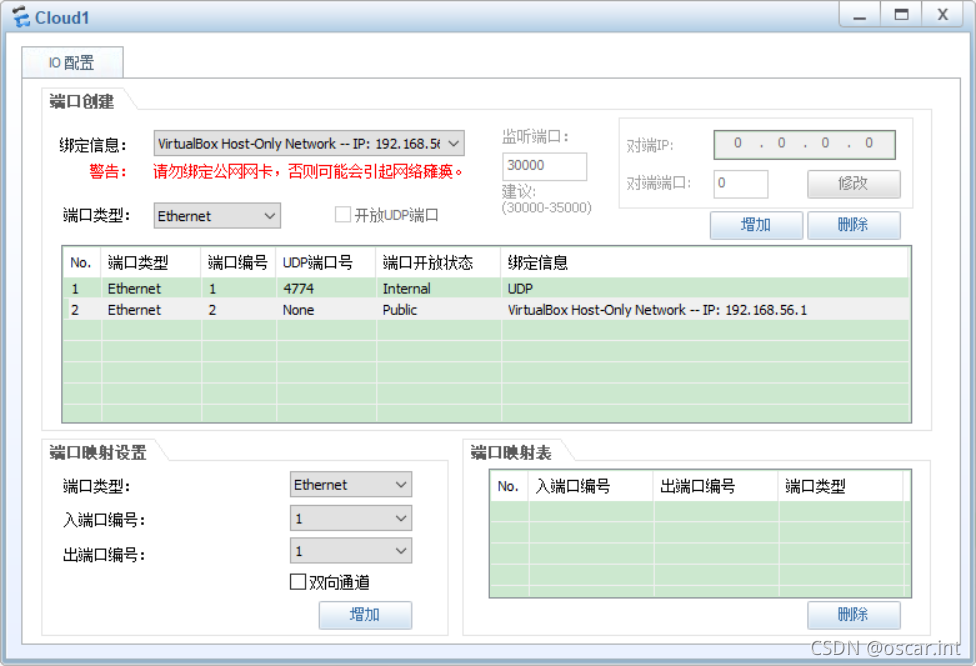

      接下来在“端口映射设置”栏中创建端口的映射关系。在“入端口编号”下拉列表中选择2，也就刚才创建的对应真实PC上无线网卡的端口；将出“出端口编号”选择为1，选中“双向通道”复选框，点击“增加”按钮，添加到右侧的“端口映射表”中。



      端口映射关系表说明了模拟器的设备与真实的PC之间的通信连接方式，指明了数据从哪个接口发送，从哪个接口接收。

2.为模拟器添加设备，实现与真实设备的桥接

      在eNSP中添加一台虚拟PC，并连接到云设备的Ethernet0/0/1接口。

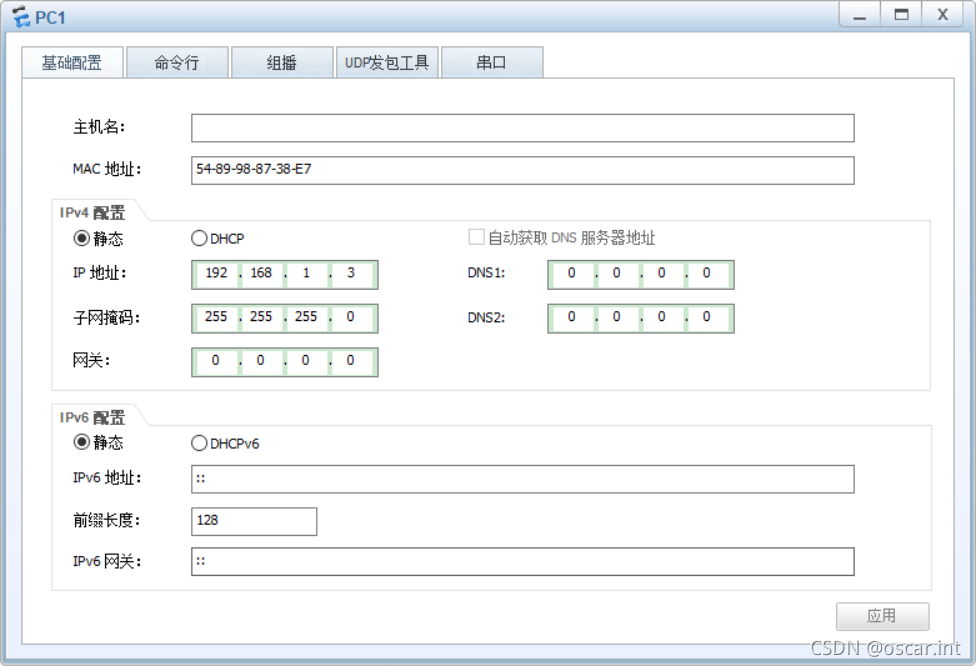

       PC1配置IP地址为192.168.56.3，子网掩码为255.255.255.0 （该地址要配置成与真实PCIP地址为同一网段）。



3.验证模拟器中的PC与真实PC之间的连通性

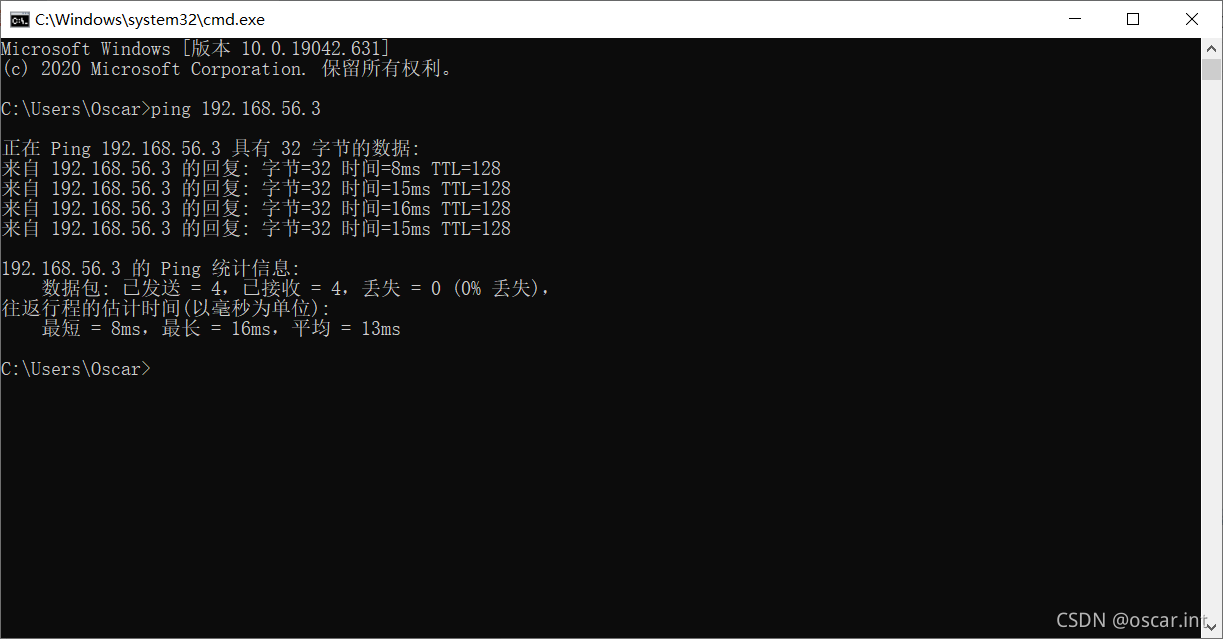

      在真实PC上ping模拟器中的虚拟PC

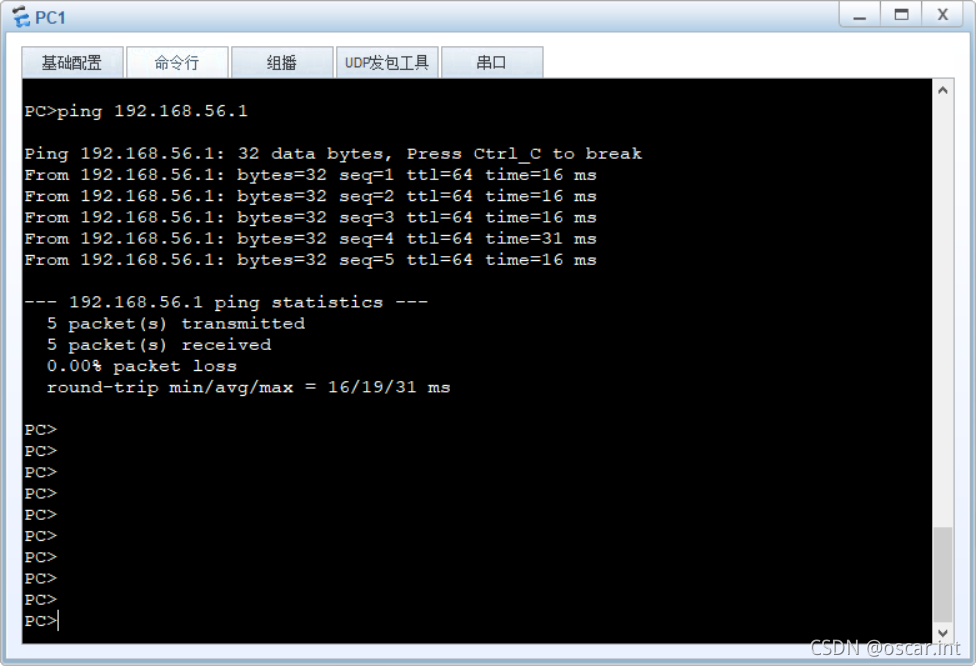

      在虚拟PC上测试与真实PC的连通性。

      至此成功实现了真实PC通过eNSP中云设备的桥接功能与虚拟PC间的通信。

                为保证虚拟PC与真实PC之间的正常通信，请先关闭操作系统的防火墙。
