立交桥制图分享（一）

立交桥区域的正确表达是电子地图中非常重要的一个环节，也是很考验制图功力的一部分。近期，我尝试通过 ArcGIS Pro 3.0 制作了北京西直门附近的复杂立交桥，遇到了不少问题，也归纳出了一些立交桥制图的注意事项（个人经验，仅供参考）。

一. 数据准备

1. 需要针对不同比例尺分别准备数据。

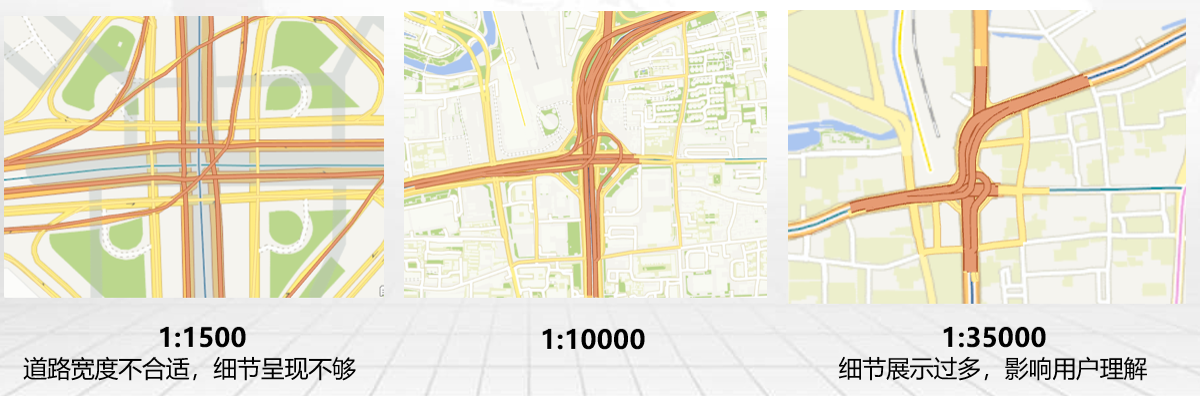

如下图所示，只用一套数据制作出的地图在较大和较小的比例尺下会出现许多问题，不够美观也 不方便使用。

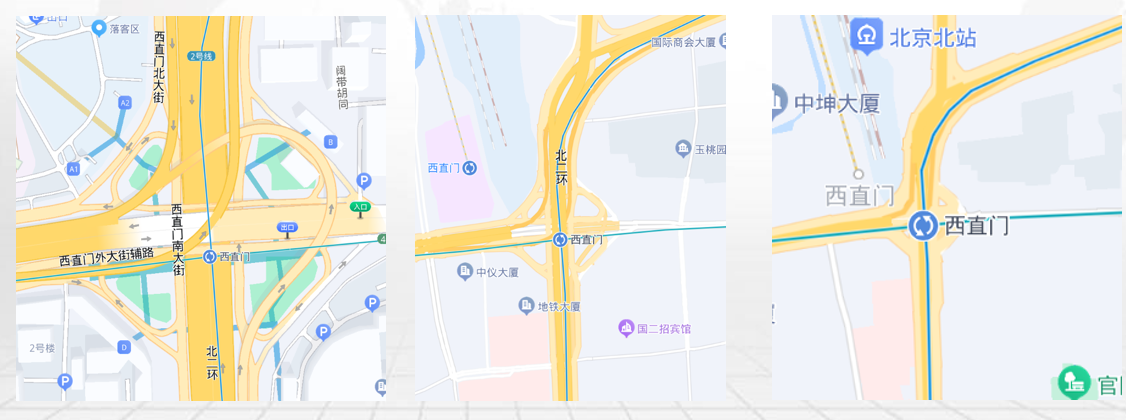

我们再来看看百度地图是如何展示的，明显通过制图综合为不同比例尺生产了不同的数据。

2. 如果是自己通过数字化等方式准备数据，建议根据道路等级及不同道路间的遮盖关系来创建多个原始数据图层。

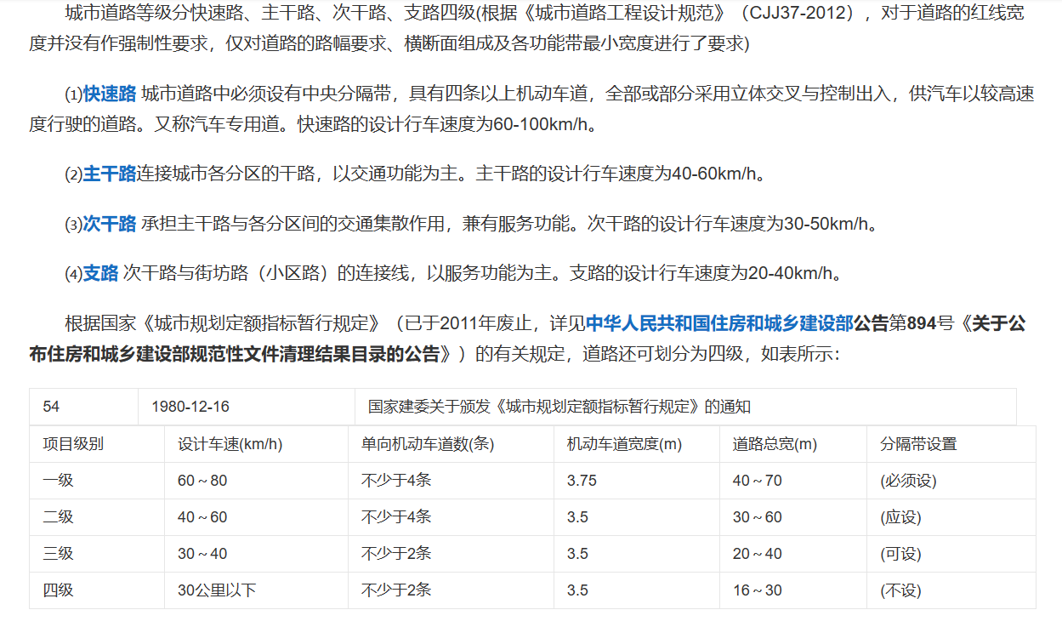

首先，大方向上需要根据城市道路等级划分线要素图层：

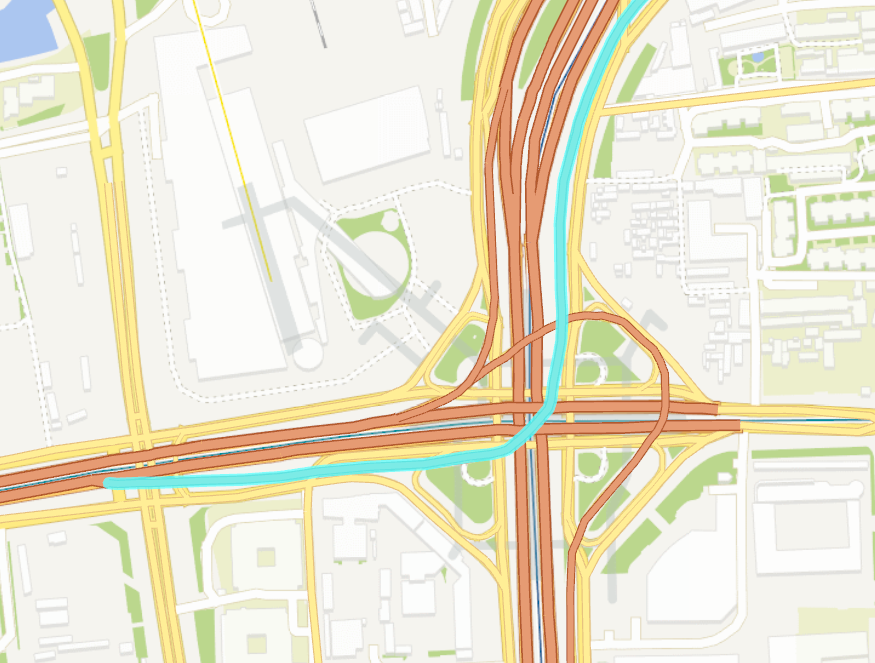

其次，一些连接道路的匝道，需要根据它连接的道路等级（连接两个快速路、连接快速路和主干路等等）和实际场景中的道路上下关系，划分到不同的道路等级图层中（也可以对这些匝道进行更细的图层分类）。例如，下图中的这条匝道连接了南北向和东西向的快速路，但却位于快速路之上，就可以将它划分到快速路的图层中，方便后续通过唯一值设置不同的符号。

接下来，我们会针对制图过程中遇到的问题，分别讨论解决方案。
