ArcMap地理配准中的更新地理配准和校正有什么区别？

目录

问题：

ArcMap地理配准中的更新地理配准和校正有什么区别？

测试结论及相关延伸：

1. ArcMap中的更新地理配准和校正

2. ArcGIS Pro中的 save 和 save as new

3. 当我们 save (更新地理配准)时，jpg数据发生了什么变化？

4. 当我们 save (更新地理配准)时，tif数据发生了什么变化？

声明

---

问题：

ArcMap地理配准中的更新地理配准和校正有什么区别？

测试结论及相关延伸：

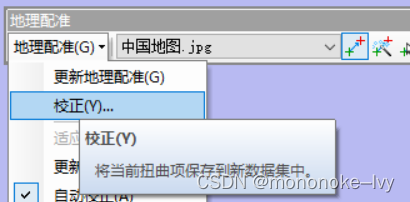

1. ArcMap中的更新地理配准和校正

  - 更新地理配准：会直接“修改”原数据（不同格式数据的修改情况不同，后面详细说明）；

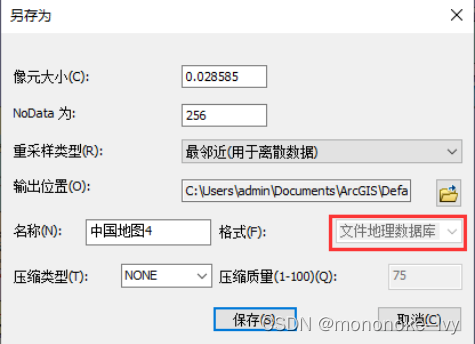

  - 校正：不会修改原数据，会将数据另存至GDB（无法另存为其他格式），如果需要tif等格式，需要从gdb中导出。

2. ArcGIS Pro中的 save 和 save as new

- save（保存）：即 ArcMap 中的更新地理配准，两者的功能完全相同；

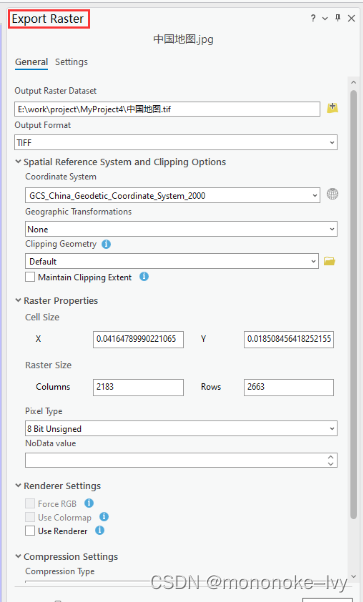

- save as new（另存为新）：约等于 ArcMap 中的校正，区别在于 save as new 直接调用了 Pro 中的导出栅格功能，可以直接导出其他格式，可调整参数也更多。

3. 当我们 save (更新地理配准)时，jpg数据发生了什么变化？

• 先说结论：不会修改.jpg本身，但会增加两个同名文件：.jgwx （栅格数据集的坐标定位文件—ArcGIS Pro | 文档）和.aux.xml（辅助文件—ArcGIS Pro | 文档），来存储栅格的变换信息。

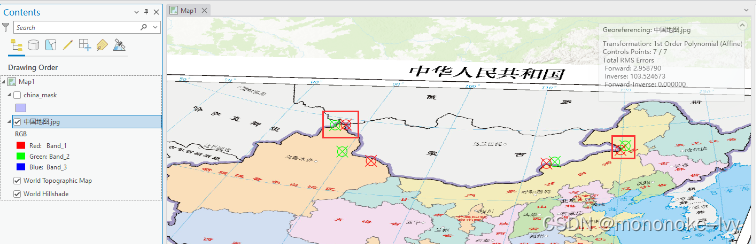

• jpg数据在地理配准时的特点：当我们读取 save 之后的 jpg 数据，再次对其做地理配准时，还可以修改、删除上一次的控制点。且 ArcMap 和 ArcGIS Pro 中设置的控制点都可以互相读取并修改（本人测试的版本为 ArcMap 10.8.1 和 ArcGIS Pro 3.2）。
• 这里有一个新问题：.jgw 和 .jgwx 有什么关系和区别呢？

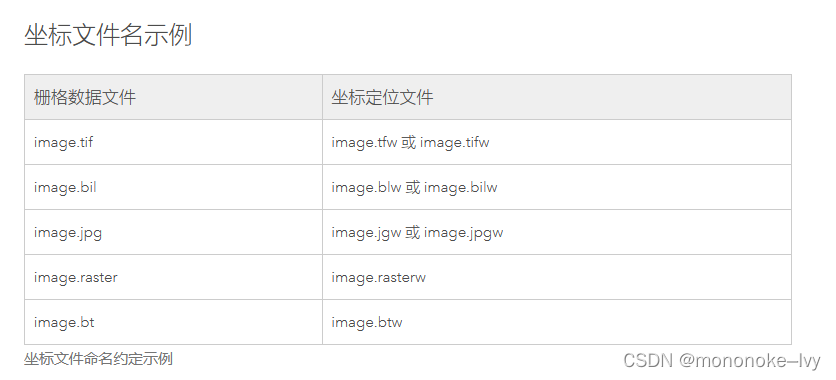

         首先，我们已知在栅格数据的文件名称后加w，通常表示栅格数据的坐标文件：

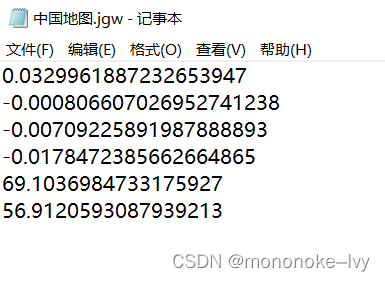

          我们可以用记事本打开jgw文件，其中存储了对图像做仿射变换时需要的六个参数，参数的 具体含义可以参考：栅格数据集的坐标定位文件—ArcGIS Pro | 文档

       而 jgwx 也可以用记事本打开，里面也是这六个参数，甚至我们直接将其后缀改为 jgw，在ArcGIS Pro 中打开的图像也没有任何改变。

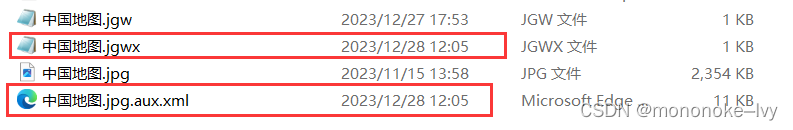

      如果我们对原本就带有空间参考的jpg（拥有同名的 jgw 和 .aux.xml），更新地理配准（save），就会发现新添了一个jgwx，以及更新了.aux.xml：

       所以我倾向于认为jgw和jgwx的作用是一样的，只是 ArcGIS 为了区分原始的坐标文件和地理配准后的坐标文件，而定义的文件格式。

4. 当我们 save (更新地理配准)时，tif数据发生了什么变化？

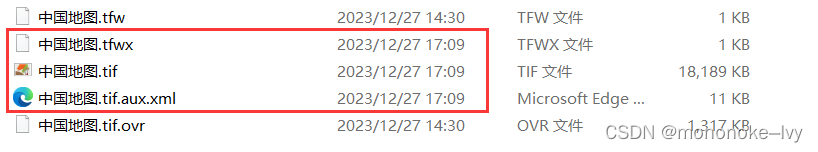

• 先说结论：会修改.tif本身（猜测是修改了tif头文件中的仿射变换参数）和原始的.aux.xml，并且会生成一个新的.tfwx文件：
• 与jpg不同的点在于：tif不会保存之前地理配准时使用的控制点数据。
• 这时候就有一个疑问：对于tif数据来说，save 和 save as new 会有区别吗？

  • 当然是有的，问题就出在了ArcGIS 在 save 时没有修改原始的坐标文件 tfw，而是新生成了一个tfwx 。
  • 通常情况下，当我们读取 tif 格式数据时，会优先读取 .tif 头文件中存储的仿射变换参数，如果头文件中没有，才会读外部的坐标文件 .tfw。在这种情况下，save 的 tif 数据和 save as new生成的新 tif 数据是完全一样的。
  • 但是，如果我们设置了使用坐标文件定义栅格坐标，也就是直接使用外部坐标文件（即.tfw）中的参数来对栅格图像做仿射变换，save 后的 tif 数据和地理配准之前的原始数据显示效果相同。因为 save (更新地理配准)并没有改变 tif 数据的.tfw文件。

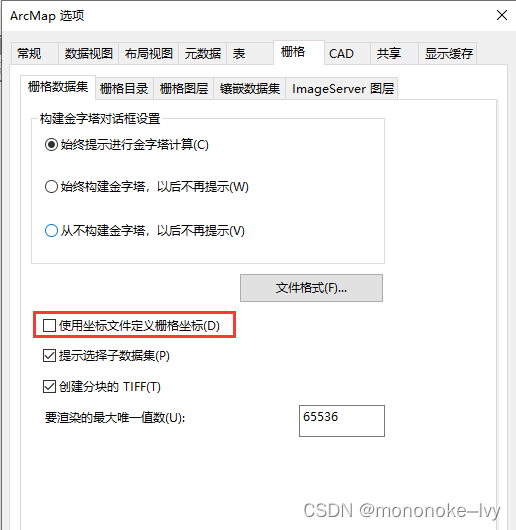

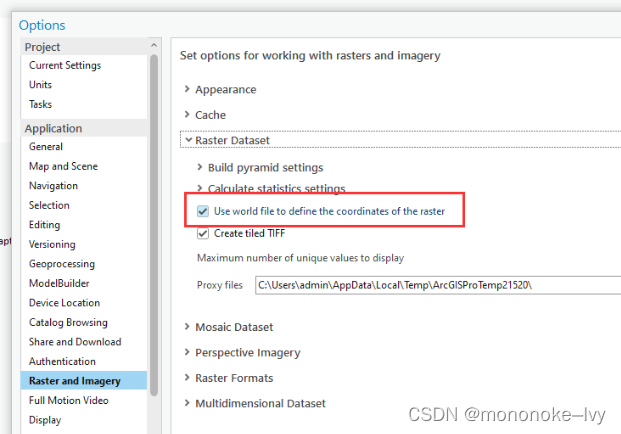

  • btw，ArcMap 和 ArcGIS Pro 都可以在选项中勾选使用坐标文件定义栅格坐标：





  声明

         本篇文章是根据测试结果及 ArcGIS 帮助文档，作出的合理推测及归纳，不一定对，欢迎大家讨论及指正。
