6.4.1 MPLS VPN 跨域OptionB方案

OptionB

解决思路

• 通过在ASBR设备上建立MP-BGP的方式，实现VPN实例路由的透传操作。

• 与PE将CE的VPN实例路由转发至ASBR一样，ASBR与ASBR之间也可以通过MP-BGP的方式来实现VPN实例的跨域操作。

• 与OptionA本质不同的是，ASBR上并不需要创建对应的VPN实例，只需要ASBR与ASBR之间运行MPLS，以及建立MP-BGP邻居即可。

优缺点

• 优点：配置较少，只需要在ASBR之间启用MPLS以及建立VPNv4邻居即可

• 缺点：ASBR设备还是维护了大量的VPNv4路由。

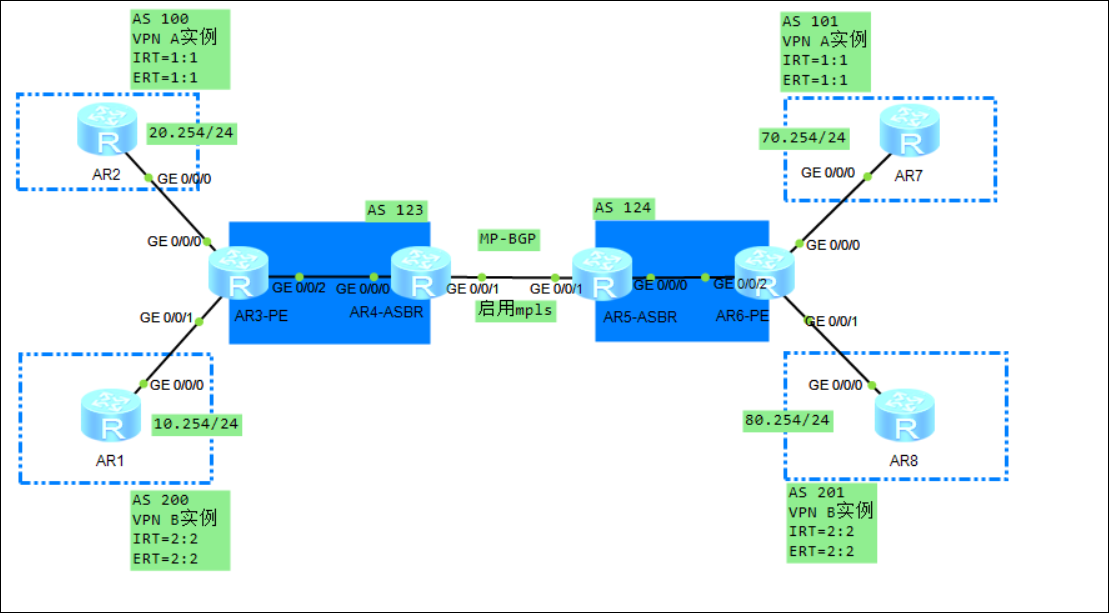

案例

• CE与PE设备均已配置完毕，配置均与OptionA方案中的配置一致。
• PE与ASBR已经建立起了MP-BGP邻居
  • PE与ASBR之间IGP使用OSPF，通过环回口建立MP-BGP邻居。
  • PE与ASBR之间已经建立起了MPLS LDP邻居，所以ASBR上已经配置好了MPLS基础信息了。
• 要求通过OptionB方案实现VPN实例路由的跨域传递，最终实现VPN实例路由的跨域学习和访问。

• 为了便于理解，以下补上AR2、AR3与AR4设备配置，两侧配置相似可做参考：

【AR2】

# 所有CE设备配置均相似，只发布路由以及建立EBGP
#
interface GigabitEthernet0/0/0
 ip address 10.1.23.2 255.255.255.0
#
interface LoopBack0
 ip address 192.168.20.254 255.255.255.0
#
bgp 100
 peer 10.1.23.3 as-number 123
 #
 ipv4-family unicast
  undo synchronization
  network 192.168.20.0
  peer 10.1.23.3 enable
#

【AR3】

ip vpn-instance A
 ipv4-family
  route-distinguisher 1:1
  vpn-target 1:1 export-extcommunity
  vpn-target 1:1 import-extcommunity
#
ip vpn-instance B
 ipv4-family
  route-distinguisher 2:2
  vpn-target 2:2 export-extcommunity
  vpn-target 2:2 import-extcommunity
#
mpls lsr-id 3.3.3.3
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip binding vpn-instance A
 ip address 10.1.23.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip binding vpn-instance B
 ip address 10.1.13.3 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 10.1.34.3 255.255.255.0
 mpls
 mpls ldp
#
interface NULL0
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
bgp 123
 peer 4.4.4.4 as-number 123
 peer 4.4.4.4 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 4.4.4.4 enable
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 4.4.4.4 enable
 #
 ipv4-family vpn-instance A
  peer 10.1.23.2 as-number 100
 #
 ipv4-family vpn-instance B
  peer 10.1.13.1 as-number 200
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 10.1.34.3 0.0.0.0
#

【AR4】

mpls lsr-id 4.4.4.4
mpls
#
mpls ldp
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
 ip address 10.1.45.4 255.255.255.0
 mpls
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
#
bgp 123
 peer 3.3.3.3 as-number 123
 peer 3.3.3.3 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 3.3.3.3 enable
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 3.3.3.3 enable
#
ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 10.1.34.4 0.0.0.0
#

1.ASBR之间配置MPLS功能并建立MP-BGP邻居

【AR4】

# MPLS功能基础配置，只需要启用mpls即可，不需要建立LDP邻居。
[AR4-mpls-ldp]int g0/0/1
[AR4-GigabitEthernet0/0/1]ip address 10.1.45.4 24
[AR4-GigabitEthernet0/0/1]mpls

# 建立MP-BGP
[AR4-GigabitEthernet0/0/1]bgp 123
[AR4-bgp]peer 10.1.45.5 as 124
[AR4-bgp]ipv4 vpnv4
[AR4-bgp-af-vpnv4]peer 10.1.45.5 enable

【AR5】

# MPLS功能基础配置，只需要启用mpls即可，不需要建立LDP邻居。
[AR5-mpls-ldp]int g0/0/1
[AR5-GigabitEthernet0/0/1]ip address 10.1.45.5 24
[AR5-GigabitEthernet0/0/1]mpls

# 建立MP-BGP
[AR5-GigabitEthernet0/0/1]bgp 124
[AR5-bgp]peer 10.1.45.4 as 123
[AR5-bgp]ipv4 vpnv4
[AR5-bgp-af-vpnv4]peer 10.1.45.4 enable

2.解决路由无法传递问题

• 虽然邻居建立起来了，但并没有在PE设备上学习到跨域后的VPN实例路由。

[AR4]dis bgp vpnv4 all peer
 BGP local router ID : 10.1.34.4
 Local AS number : 123

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State PrefRcv
  3.3.3.3         4         123       92       99     0 01:28:54 Established     0
  10.1.45.5       4         124        2        3     0 00:00:51 Established     0

[AR5]dis bgp vpnv4 all peer
 BGP local router ID : 10.1.56.5
 Local AS number : 124
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State PrefRcv
  6.6.6.6         4         124       93      101     0 01:27:53 Established     0
  10.1.45.4       4         123        2        2     0 00:00:02 Established     0

• 因为在ipv4-family vpnv4地址簇内有个命令policy vpn-target，用来对接收到的VPN路由或者标签块进行VPN-Target过滤。
• 但由于ASBR设备上不会创建VPN实例，也就没有VPN-Target，这样会造成ASBR上不会保存VPN路由或者标签块。
• 为此，想要ASBR继续转发VPN实例路由，就需要关闭这个功能。undo policy vpn-target：

[AR4]bgp 123
[AR4-bgp]ipv4 vpnv4
[AR4-bgp-af-vpnv4]undo policy vpn-target

[AR5]bgp 124
[AR5-bgp]ipv4 vpnv4
[AR5-bgp-af-vpnv4]undo policy vpn-target

• 此时再去CE设备上查看路由信息，可以学习到跨域的路由条目了。

<AR2>display bgp routing-table
 BGP Local router ID is 10.1.23.2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
 *>   192.168.20.0       0.0.0.0         0                     0      i
 *>   192.168.70.0       10.1.23.3                             0      123 124 101i


<AR1>dis bgp routing-table
 BGP Local router ID is 10.1.13.1
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   192.168.10.0       0.0.0.0         0                     0      i
 *>   192.168.80.0       10.1.13.3                             0      123 124 201i

疑惑

1、为什么PE到ASBR之间需要MPLS+LDP，而ASBR之间只需要启用MPLS？

简答：PE到ASBR需要MPLS+LDP主要为也解决中间设备路由黑洞问题。

• PE至ASBR之间需要跨越多个中间P设备，而中间设备通常并不需要知道这些VPNv4路由，故只是充当中转设备。
• 通过在PE、P、ASBR设备上配置MPLS+LDP的操作，可以实现PE设备在访问ASBR设备的时候直接通过MPLS标签转发，实现快速转发的同时还能解决中间设备路由黑洞的问题。

简答：ASBR之间没有中间设备，传递的VPNv4路由携带有私网标签需要MPLS协议支持。

• ASBR之间只需要启用MPLS因为ASBR之间并没有其它中间设备，所以并不需要LDP协议。
• ASBR之间建立的MP-BGP交互的VPNv4路由携带有BGP分配的私网标签，故需要ASBR之间的链路支持MPLS协议功能才可以正常传递。
