1 概览
- introduction
- Optical Fiber (光纤)
- Optical Transmitter (光发射机)
- Optical Receiver (光接收机)
- System Design
- Key Technologies in DWDM System
2 introduction

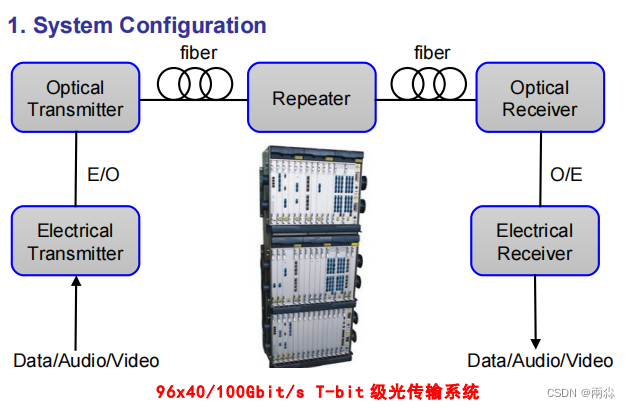

Configurations and Characteristics
Historical evolution review
Basic concepts in optical fiber commun-ications
所谓光纤通信就是用光波作为载波,光纤作为传输媒质。

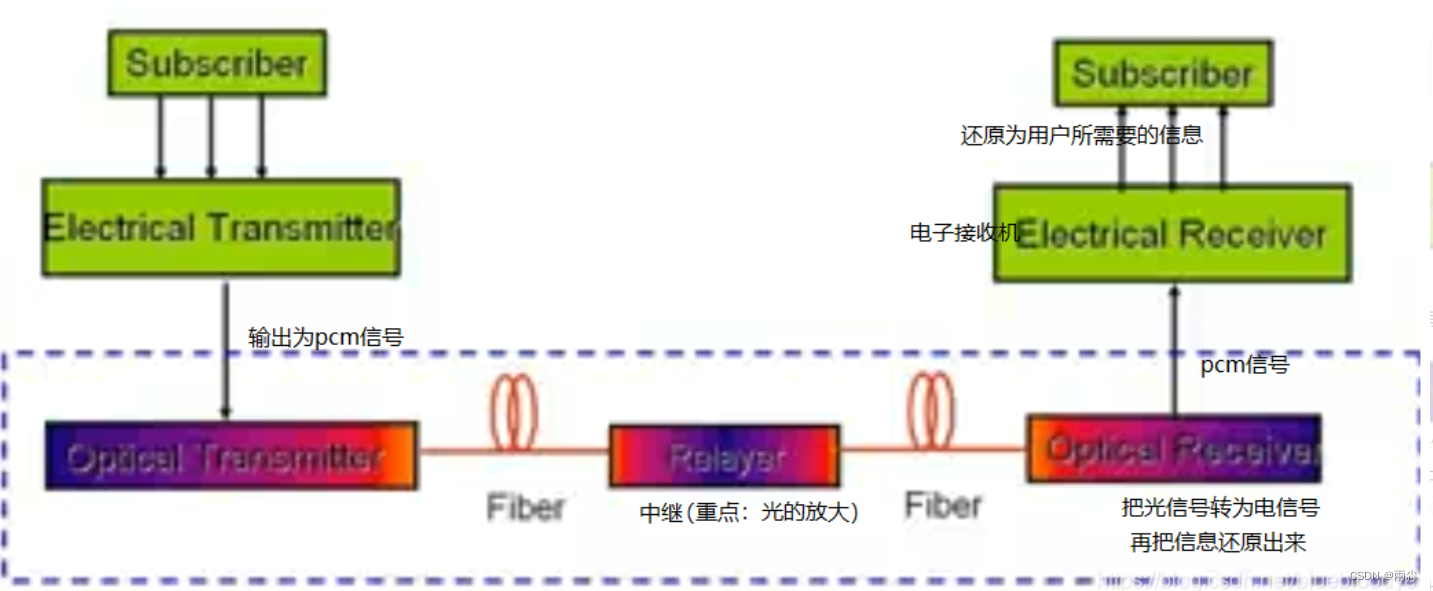

subscriber:来自用户的信息:视频信息、声音信息等。

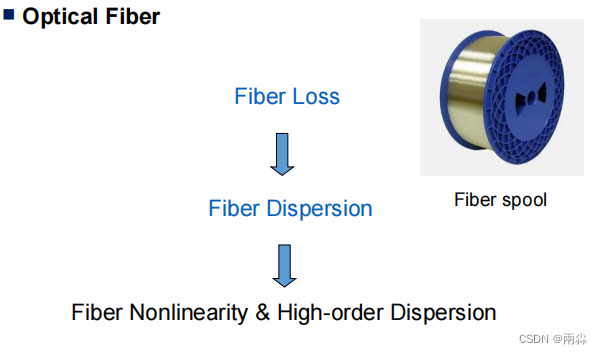

光纤传输的三种危害:光纤损耗、色散、非线性效应。(随着速率、容量的增加,危害的因素越来越多,影响越来越大。)

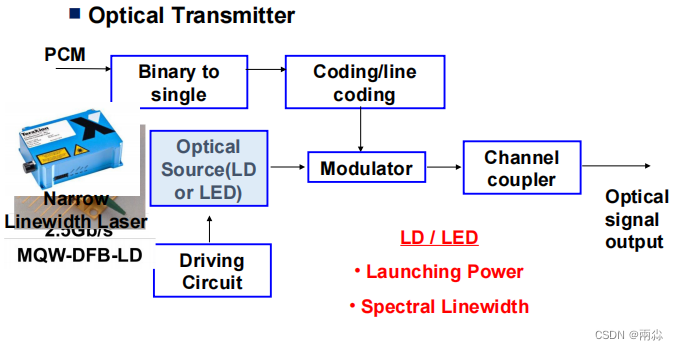

光的发射机:
两个点:
1.光源(optical source是如何发光的,如果要实现一个高速大容量的通信,那么对光源有什么样的要求。)
2.如何把信息加载上去(调制的知识)

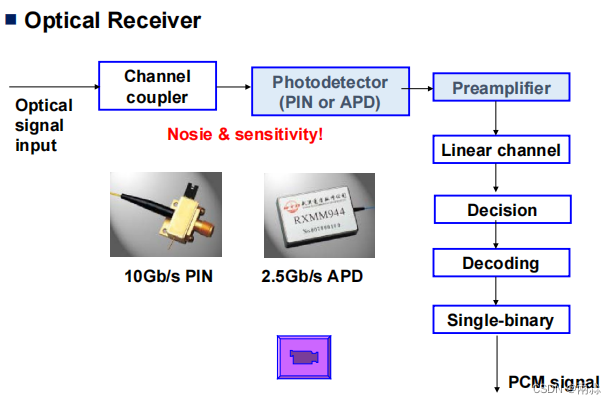

光的接收机
要求:尽可能的接收微弱的信号(灵敏度);接收高速信号。
(微弱信号和高速信号的接收其实是很矛盾的,所以这是重点)
重点:光探测器

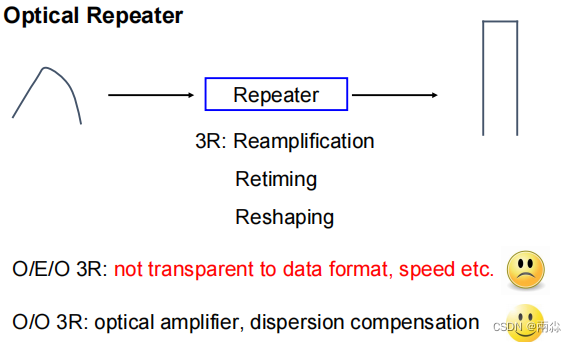

optical relayer(regenerator)(再生)(中继)
作用:放大、重定时(retiming)、整形(reshaping)、retiming的作用:判决
两种方式:
1. O/E/O (光/电/光):真正意义的实现完全的再生,可是不支持DWDM(密集波分复用)。
2. O/O(全光;目前还不能真正意义实现(注意教程时间),故有两种OA和色散补偿):
OA:光放大。色散补偿(能在一定程度上实现脉冲整形的作用(reshaping))。
目前的难点:Retiming->clock recovery。
光纤
光纤通信是指利用 相干性和方向性极好的激光作为载波(光载波) 来携带信息,并利用 光导纤维(光纤) 进行传输的通信方式
优势:光波频率高携带信息多;低损耗。
Advantages:
- Enormous information carrying capacity(50Tbit/s maybe the ultimate limit)
- Low loss in visible and near lR spectral region
- lmmune to electrical interference
- Signals well "protected"
- Small: 125 mm outer diameter (duct space);
- lightSilica: world's most abundant mineral
缺点:硬、脆;难以耦合(需要专门的耦合器:方向耦合器)
Disadvantages:
- Difficult to connect
- Difficult to couple and split
- Easy to break
- Unable to bend sharply.
光纤通信研究的重点:稳定光源,低损耗的媒质
光纤通信研究的目标:更大的容量,更远的距离
现代的光纤,要解决的问题(研究方向(注意教程时间))主要是:色散,非线性
光纤通信系统的历史
First generation:
70s,850nm,MMF,MM-LD,10~100Mb/L:10km
第一个商用的光纤通信系统问世。这个人类史上第一个光纤通信系统使用波长800nm的砷化镓激光作为光源,传输的速率达到45Mb/s,每10公里需要一个中继器增强信号。
second (MMF:多模光纤;SMF:单模光纤)
early 80s,1310nm,MM-LDMMF,<100Mb/s,20km
SMF, 1.7Gb/s, 50kmL:10km
使用波长1300nm的磷砷化镓铟(InGaAsP)激光。
早期的光纤通信系统虽然受到色散(dispersion)的问题而影响了信号质量,但是1981年单模光纤(single-mode fiber)的发明克服了这个问题。
光纤通信系统的传输速率已经高达1.7Gb/s,比第一个光纤通信系统的速率快将近四十倍之谱。同时传输的功率与信号衰减的问题也有显著改善,间隔50公里才需要一个中继器增强信号。
Third:
later 80s,early in 90s,1550nm,SMF.SM-LD,2.5Gb/s,100km
第三代的光纤通信系统,改用波长1550nm的激光做光源,而且信号的衰减已经低至每公里0.2分贝(0.2dB/km)。
技术上的突破使得第三代光纤通信系统的传输速率达到2.5Gb/s,而且中继器的间隔可达到100公里远。
Fourth:
90s,Optical Amplifier and DWDM
第四代光纤通信系统引进光放大器(optical amplifier),进一步减少中继器的需求。另外,波分复用(wavelength-division multiplexing, WDM)技术则大幅增加传输速率。
EDFA的发明使得DWDM成为可能(即:使得光纤里可以同时传输很多波长)。
光纤通信系统新的研究方向(注意时间):
- 光分组交换(网络层面)
- 光孤子通信(90年代很热)
- 光时分复用(用光的方法提高信道的速率。目前存在的问题:脉冲源问题)
- 正交频分复用
- ❀新型调制方式(目的:使每一个信号的谱变窄)
- 新型光器件:
- 激光器(laser):可调谐,大功幸。
- 探测器(detector):高速,高响应度。
- 调制器(modulator):高速,低功耗。
- 光纤(Fiber):新型光纤,宽带,在1250-1650nm范围内低损耗,平坦色散。
- 放大器(Optical amplifier):宽带(与光纤的工作带宽匹配)。
- 光网络节点器件(Node devices):波长转换,3R再生全光逻辑,全光缓存。
基本概念
- b/s/Hz :光谱效率(spectral efficiency)
- b/s:代表数字信号的数据速率
- Hz:表示一个正弦信号的频率
模拟信号和数字信号:
信道复用
- TDM 时分复用 :按照时间的先后顺序把信道复用在一起
- ETDM :靠电的方法
- OTDM:靠光的方法
- FDM 频分复用 :按照载波的不同来携带不同的信息
- EFDM:靠电的方法
- OFDM:靠光的方法
DWDM和EDFA:
调制
调制格式:NRZ (非归零) 、RZ、CS-RZ (这三种其实质是on-off keying。 )
几种典型的光纤:
G.651(渐变型多模光纤):较大的芯径和数值孔径,有效于光源耦合,但输出带宽小;
G.652(常规单模光纤):零色散在1.31um,最低损耗在1.55um;
G.653(色散位移光纤):改变光纤的结构参数、折射率分布等,实现1.55um处即是零色散也是最低损耗;
G.654(截止波长光纤):在1.55um波长工作窗口内衰减极小;
G.655(非零色散位移光纤):在1.55um处呈现一定色散,抑制四波混频现象,为新一代密集波分复用系统设计;
DCF(色散补偿光纤):具有负色散系数的光纤
光纤通信的三个低损耗窗口
850nm,1310nm,1550nm
