科研绘图使用PPT还是Visio?

以前喜欢在visio里面作图，有两好处：

1. 可以直接拖到word，而且也可以直接在word里打开visio进行实时修改；
2. viso可以对svg格式的图片进行编辑和加工（我一般喜欢用python\matlab导出svg）。

现在我放弃了visio, 直接上PPT，因为visio里面的各种约束很烦，取消勾选约束也不方便。如果遇到要在图片上插入公式，那就更头疼，如公式无法显示或者公式变形了。

其次，visio绘图确实不如PPT方便，尤其是flowchat、framework、model structure。

1. 结论

尽早放弃visio绘图，直接使用PPT辅助SCI论文绘图。虽然PPT绘图也存在很多问题，但是查阅一些资料之后，很多问题是可以解决的。

2. PPT绘图问题总结

最近用PPT绘图导出图片遇到一些问题：

1. 导出svg，结果还没有我的原图清晰（原图是高质量的jpg加载到了PPT里，且在PPT里没被压缩）。（于是彻底放弃svg这种方案）
2. 导出emf，效果倒是非常amazing，但是有30M，太大了，在word容易卡。
3. 导出tif，通过"右键导出"的这种方法无法设置DPI，其次还是喜欢矢量格式。（网上有通过注册表修改DPI的方法，也存在一些问题）
4. 每张图新建一个PPT，然后设置PPT画布的大小，画图，最后将PPT另存为PDF或者tif等等格式。（麻烦）

最后，还是折腾emf，直接把PPT绘制好的内容复制到visio，然后从visio中导出emf或者svg都行，图片大小非常小了。如果有组合图或者约束类似的关系，有时候在svg中会崩溃或者错位。

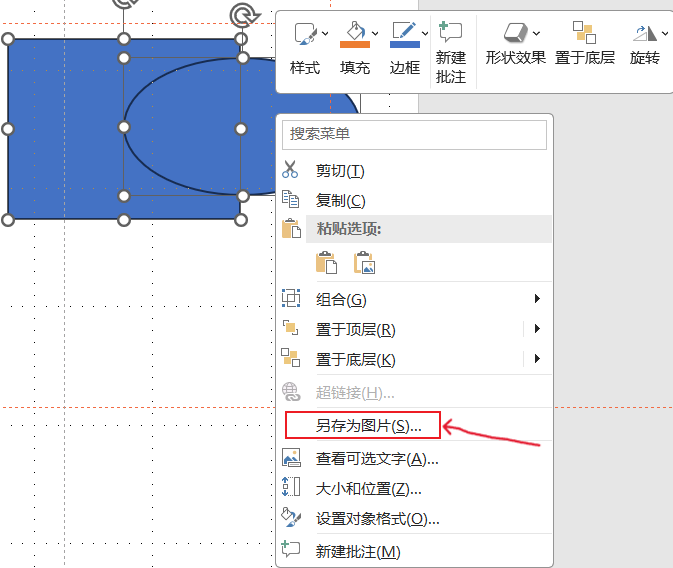

右键组合图像有jpg、svg、emf、tif等格式：

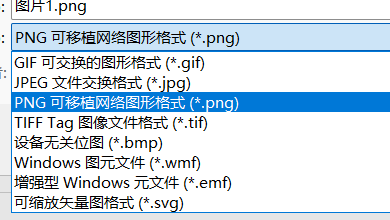

另存为可选的格式：

3. 总结

1. 如果在PPT绘图，用mathtype插入公式，此时建议保存为emf格式效果最佳，因为svg无法高清显示公式（图中公式是位图，很模糊）。
2. emf格式插入word字体有一点怪，不是很圆润（对比svg），但是整体可以就接受。
3. python貌似是不能导出emf，不然写完一篇SCI可以全程使用emf会很丝滑（不考虑使用latex的话）。因此，推荐svg格式，原因是图片丝滑，占用内存小。
4. 全程使用svg格式的图片，在PPT中也是保存svg，因为svg格式的矢量图比emf格式的矢量图稍微好看一些。但如果涉及在PPT中处理且需要插入公式，此时就保存emf，别无选择。
