最近编排论文发现画图表还没想象中的简单，捣鼓了好一会儿才调好。决定整理下细节，方便以后直接使用~

由于论文排版分为单双栏结构，图和表格的排版也按照这两种格式划分

1. 图

双栏：

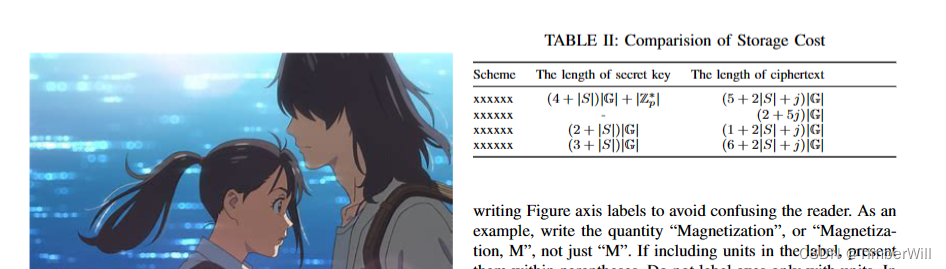

目标呈现的效果：

实现代码：

\begin{figure}[htbp]
\includegraphics[width=\linewidth]{OIP-C.jpg}
\caption{Suzumiya Tour}
\label{fig1}
\end{figure}

单独栏：

单图

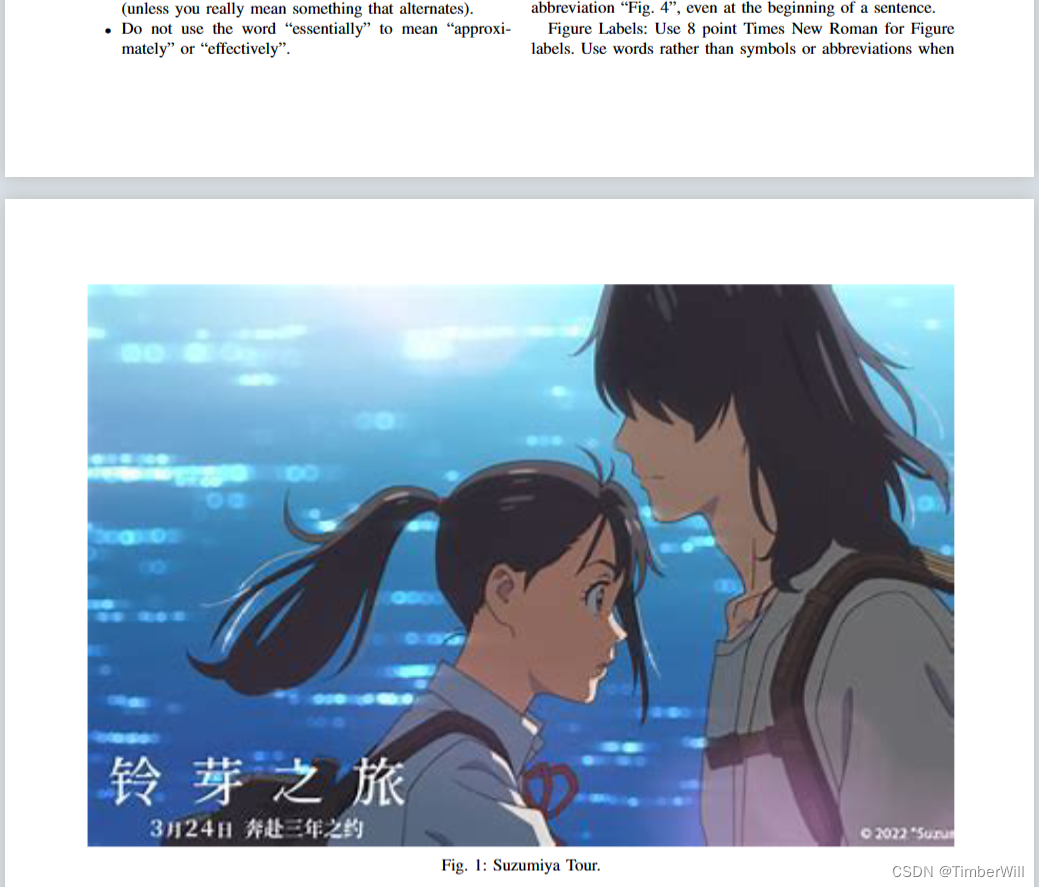

目标呈现的效果：

实现代码：

\begin{figure*}[htbp]
\centering
\includegraphics[width=\textwidth]{OIP-C.jpg}
\caption{Suzumiya Tour.}
\label{fig2}
\end{figure*}

单双栏的主要区别是figure后是否含*

多图

引入包：
```
\usepackage{subfig}
```
目标呈现的效果：

实现代码：

% 单栏多图
\begin{figure*}[htbp]
\centering
\subfloat[]{
	\label{fig3a}\includegraphics[width=0.3\textwidth]{OIP-C.jpg}
}
\subfloat[]{
	\label{fig3b}\includegraphics[width=0.3\textwidth]{OIP-C.jpg}
}
\subfloat[]{
	\label{fig3c}\includegraphics[width=0.3\textwidth]{OIP-C.jpg}
}
\quad   % 图片另起一行
\subfloat[]{
	\label{fig3d}\includegraphics[width=0.3\textwidth]{OIP-C.jpg}
}
\subfloat[]{
	\label{fig3e}\includegraphics[width=0.3\textwidth]{OIP-C.jpg}
}
\caption{Practical performance analysis.}
\label{fig3}
\end{figure*}

类似的的方法可以实现四图并排的效果：

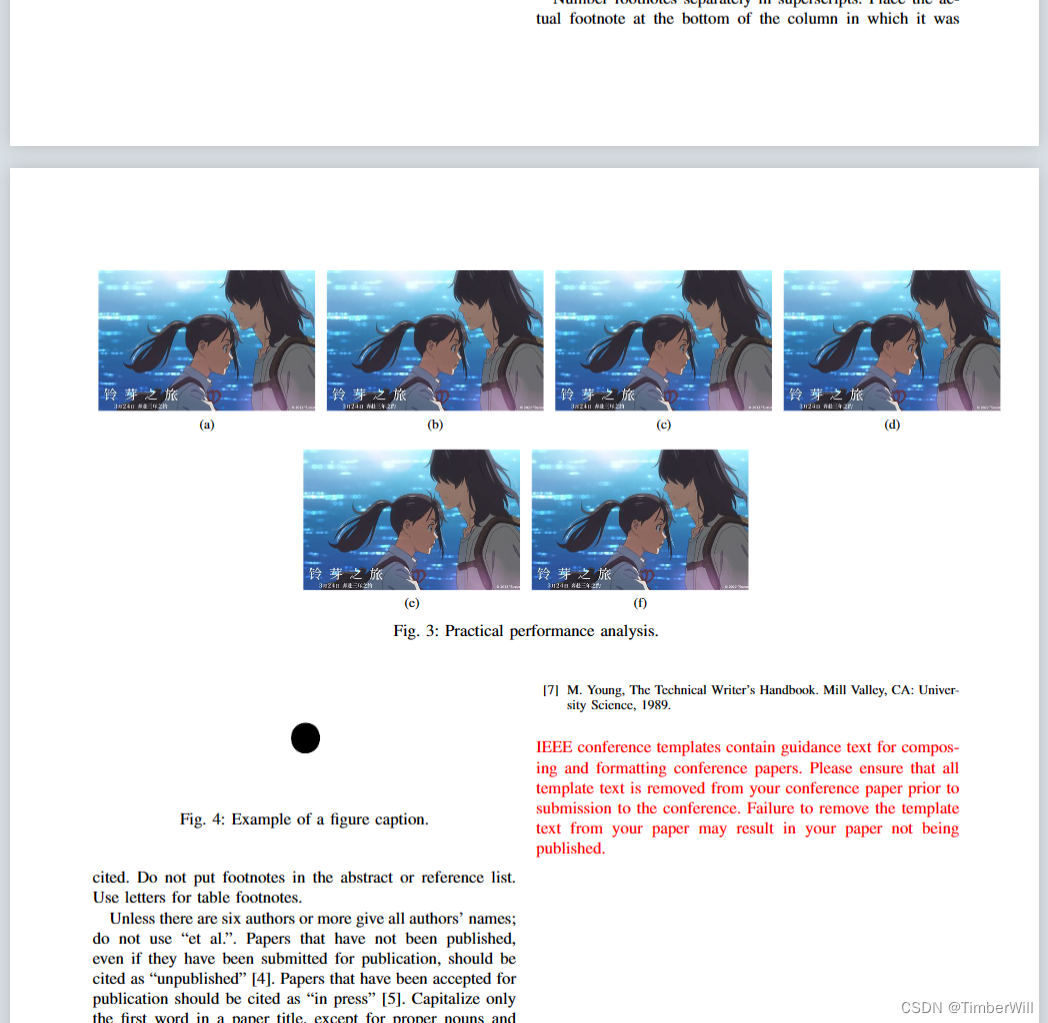

效果图：

实现代码：

\begin{figure*}[htbp]
\centering
\subfloat[]{
	\label{fig3a}\includegraphics[width=0.25\textwidth]{OIP-C.jpg}
}
\subfloat[]{
	\label{fig3b}\includegraphics[width=0.25\textwidth]{OIP-C.jpg}
}
\subfloat[]{
	\label{fig3c}\includegraphics[width=0.25\textwidth]{OIP-C.jpg}
}
\subfloat[]{
	\label{fig3c}\includegraphics[width=0.25\textwidth]{OIP-C.jpg}
}
\quad
\subfloat[]{
	\label{fig3d}\includegraphics[width=0.25\textwidth]{OIP-C.jpg}
}
\subfloat[]{
	\label{fig3e}\includegraphics[width=0.25\textwidth]{OIP-C.jpg}
}
\caption{Practical performance analysis.}
\label{fig3}
\end{figure*}

2. 表

一般论文中的表格用三条线较多。

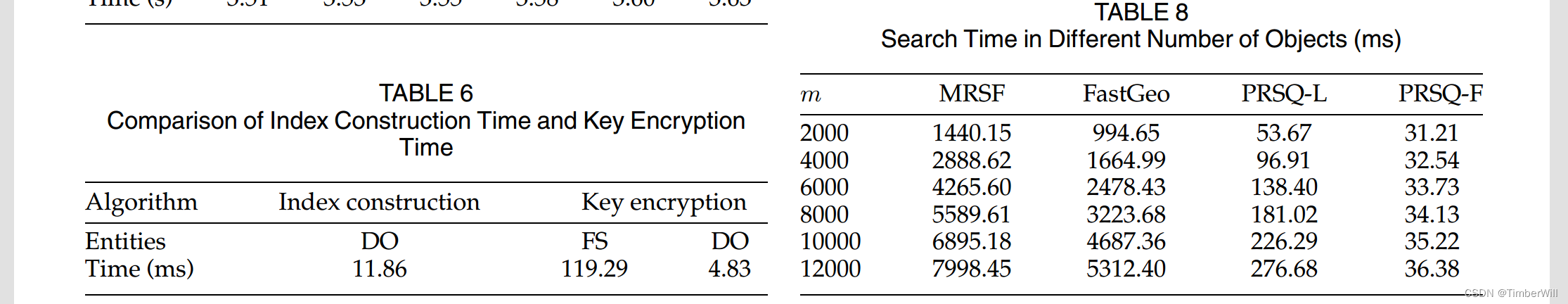

如某篇CCF论文呈现效果：（如有侵权，立马删除）
在这里插入图片描述

这里就主要介绍画三线表的细节。

双栏表：

引入包：
```
\usepackage{booktabs}
```
呈现效果：

实现代码：

\begin{table}[htbp]
	\centering
	\caption{Comparision of Storage Cost}
	\label{tab4}
	\begin{tabular*}{\linewidth}{@{}lcr@{}}
	\toprule %分割线
		Scheme & The length of secret key & The length of ciphertext  \\ %\\表示换行
		\midrule %分割线
		xxxxxx  & $(4+|S|)|\mathbb{G}|+|\mathbb{Z}^*_p|$ & $(5+2|S|+j)|\mathbb{G}|$  \\
		xxxxxx  &  - & $(2+5j)|\mathbb{G}|$   \\
		xxxxxx &$(2+|S|)|\mathbb{G}|$ &$(1+2|S|+j)|\mathbb{G}|$   \\
		xxxxxx &$(3+|S|)|\mathbb{G}|$ &$(6+2|S|+j)|\mathbb{G}|$   \\
	\bottomrule %分割线
	\end{tabular*}
\end{table}

单栏：

代码：

\begin{table*}[htbp]
\centering
\caption{table}
\label{tab2}
\begin{tabular}{lccccc}
\toprule
	Sddfdsa & Dxxdfsadfx   & xxfdewwfx & xxxsdcdsxx  & xxxdafxx &dsvffvfewfa \\
\midrule
	xxasfax &\ding{55} &\ding{51} & \ding{55} & \ding{55} & \ding{55}  \\
	xxsadfx &\ding{55} & \ding{51} & \ding{55} & \ding{51} &\ding{55} \\
	xxczxx &  \ding{55} & \ding{51} & \ding{51} & \ding{51} &\ding{55}\\
	xxewafx &\ding{51} &\ding{51} &\ding{51} & \ding{51} & \ding{51} \\
\bottomrule
\end{tabular}
\end{table*}

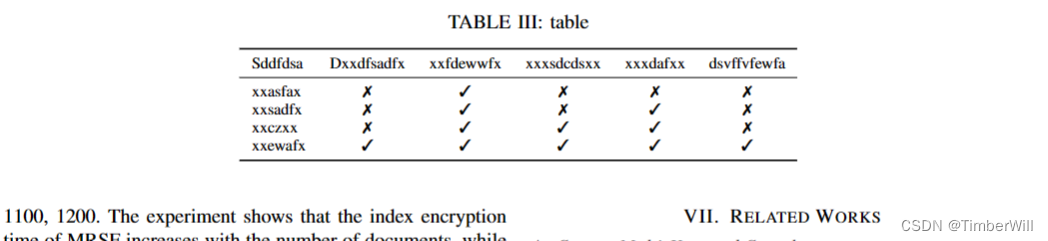

效果：

如出现表格过长情况，可以选择调节字体大小或者内容换行
换行方法：\makecell[c]{key \\ generation}，其中‘c’表示居中，‘\\’表示换行

示例：

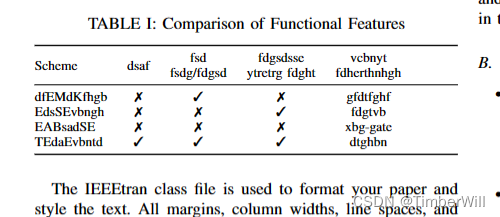

目标呈现效果：

具体代码：

引入包：
\usepackage{bbding}
\usepackage{makecell}
\usepackage{pifont}
实现代码：

\begin{table}[htbp]\footnotesize
	\centering
	\caption{Comparison Functional Features}
	\label{tab2}
	\begin{tabular*}{\linewidth}{@{}lcccc@{}}
	\toprule
		Scheme & dsaf & \makecell[c]{fsd\\ fsdg/fdgsd}  & \makecell[c]{fdgsdsse\\ ytretrg fdght} & \makecell[c]{vcbnyt\\ fdherthnhgh}  \\
		\midrule
		dfEMdKfhgb  & \ding{55} & \ding{51} & \ding{55} & gfdtfghf  \\
		EdsSEvbngh  &  \ding{55} & \ding{55} & \ding{51} & fdgtvb \\
		EABsadSE & \ding{55} &\ding{55} & \ding{55} & xbg-gate  \\
		TEdaEvbntd & \ding{51} &\ding{51} &\ding{51} & dtghbn  \\
	\bottomrule
	\end{tabular*}
\end{table}
