电容两端不能突变的电路分析

一.电路分析

图1和图2的区别是在中间的电阻并联了一个电容，为了便于做解释，所有的电阻的值都是一样的，也就是电压是分为三等分，Vout的输出会有什么区别？

图1	图2



 1）图一的电压Vout = Vin/3, 就是一个简单的分压电路，任何时间的电压变化分到Vout这边的电压都会是Vin/3而且是线性的。

2）图二的电压Vout稳定之后的电压也是Vout=Vin/3, 但是因为电容不能突变的原因，电压变化的瞬间，C的两端的电压降是保持不变的的，C+电压的瞬间变化值会导致瞬间C-相应的提高或者降低对地电压值，随着C+端对电容的充电或放电，C-端的电压会等于Vin/3的电压，等于R两端的电压。

举例说明:

1）升压， 电源电压为3V, 瞬间电压从3V升为6V:

• 图一Vout的电压会从1V线性的升为2V。
• 图二的Vout电压在Vin变化的瞬间，C+端的电压会线性从2V升为4V, 电压升幅为2V,因为电容电压不能跳变的原因，C-端的电压瞬间从1V跳变为3V,后续C+端电压会持续对电容充电，电子继续流动到C-端，C-端的电压会从3V慢慢降到到分压的2V,跟图一分压电压一致。

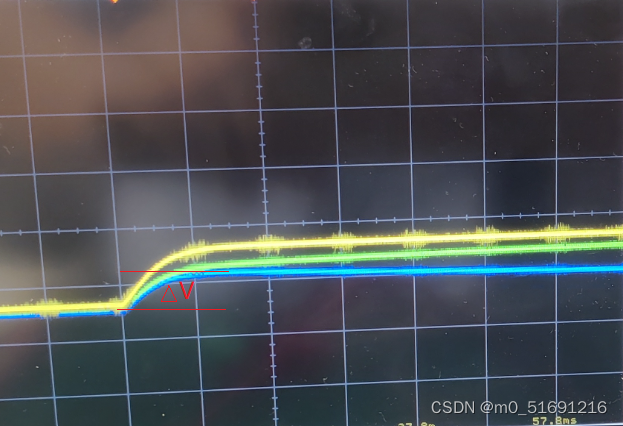

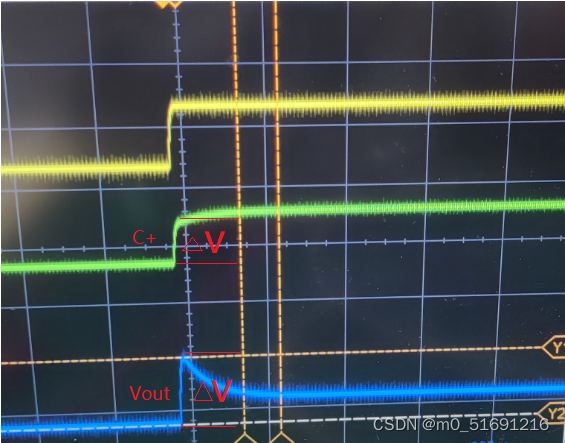

• 图3，图4可以看出电容C-端的电压变化情况，电压变化瞬间，电压的变化幅度对地C+,C-是一致的。

图3

图4



2）降压，电压电压为6V，瞬间电压从6V降为3V:

• 图一Vout的电压会从2V线性的降为1V。
• 图二的Vout电压在Vin变化的瞬间，C+端的电压会线性从4V降为2V, 电压升幅为2V,因为电容电压不能跳变的原因，C-端的电压瞬间从2V跳变为0V,后续电容会对C+端持续放电，电子流从C-端慢慢流动到C+端，C-端的电压会从0V慢慢回升到分压的1V,跟图一分压电压一致。
