这些电感基础知识，不容忽略!

大家周末好，我是砖一。

今天给大家分享一下电感的基础知识，有做开关电源和IC设计&应用的朋友可以仔细阅读，希望对你有用~

一，什么是电感

电感就是一根导线和磁性材料。

任意一根导线都是电感，只不过电感量很小，加上磁芯是为了控制电感量的大小，比如说我们拿到手是0.68mH，就是利用磁芯控制电感的感量，方便我们使用。

所以我们可以认为，任何一根导线都是小电感组成的，同时呢，导线也是一种电阻，除非是超导材料，不是超导材料都是有阻性。

另外，设计PCB的时候走线是带有电感，需要注意。

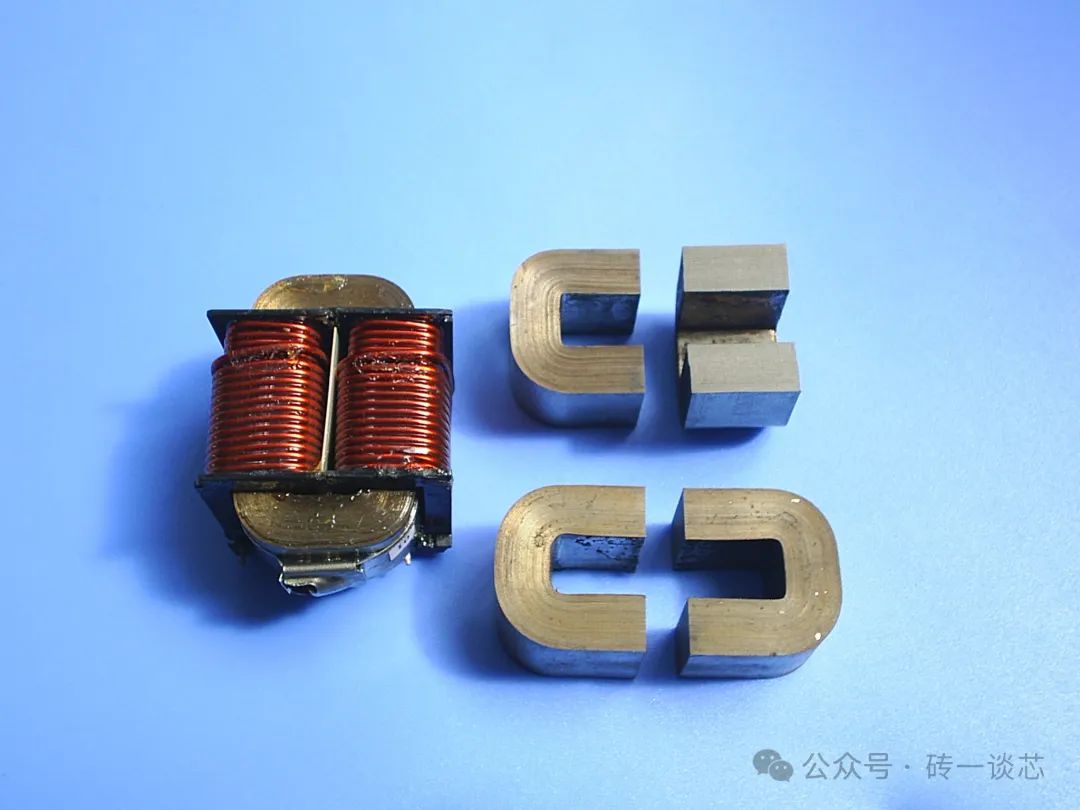

图1 电感的组成部分拆解

二，电感的种类

电感有很多种，常见的有共模电感，贴片电感，工字电感，色环电感等等。

图2 共模电感

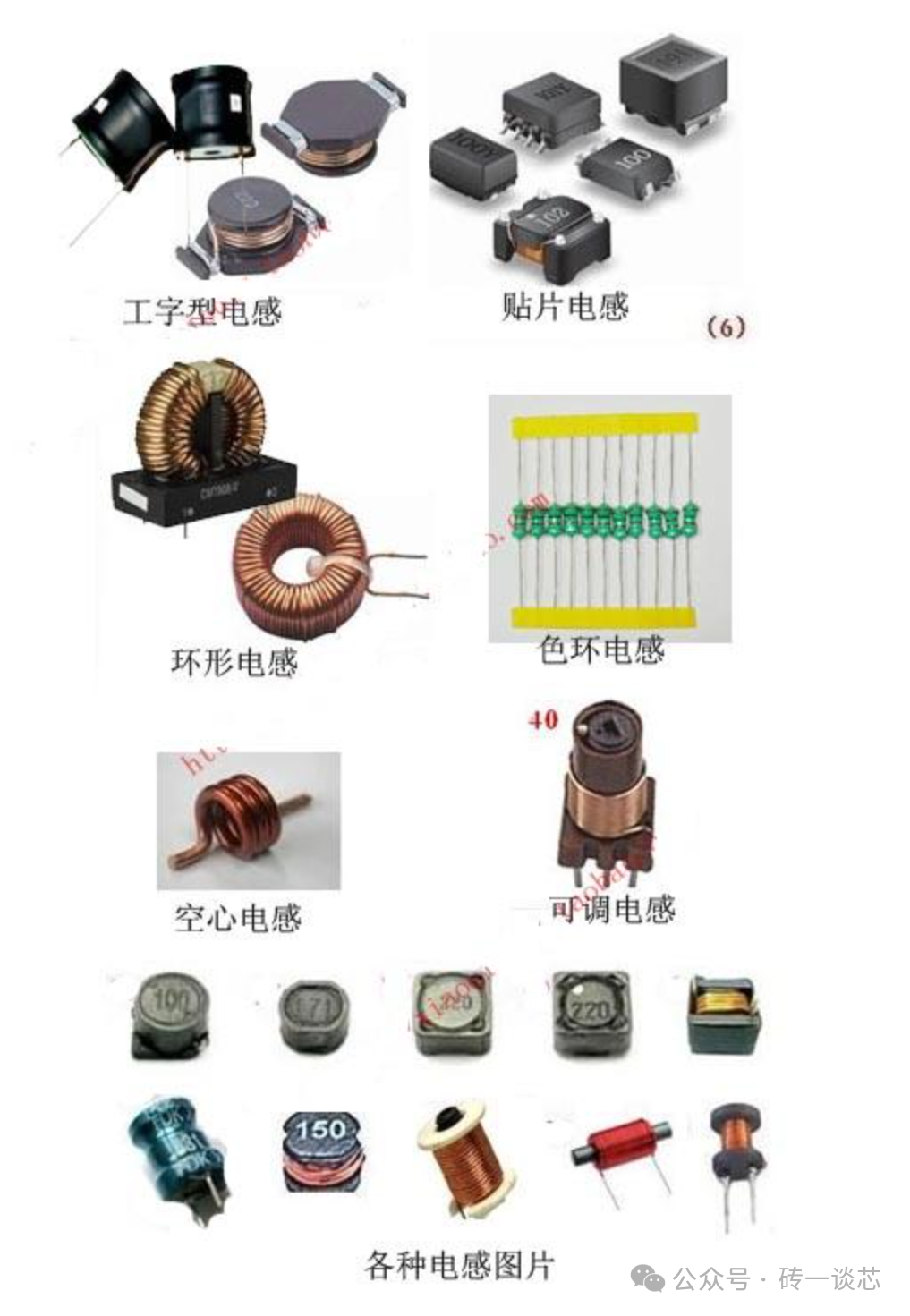

图3 电感种类汇总

三，生活中的电感

生活中带线圈的都是电感，像我们手机充电线，电机，喇叭，电视机等等。

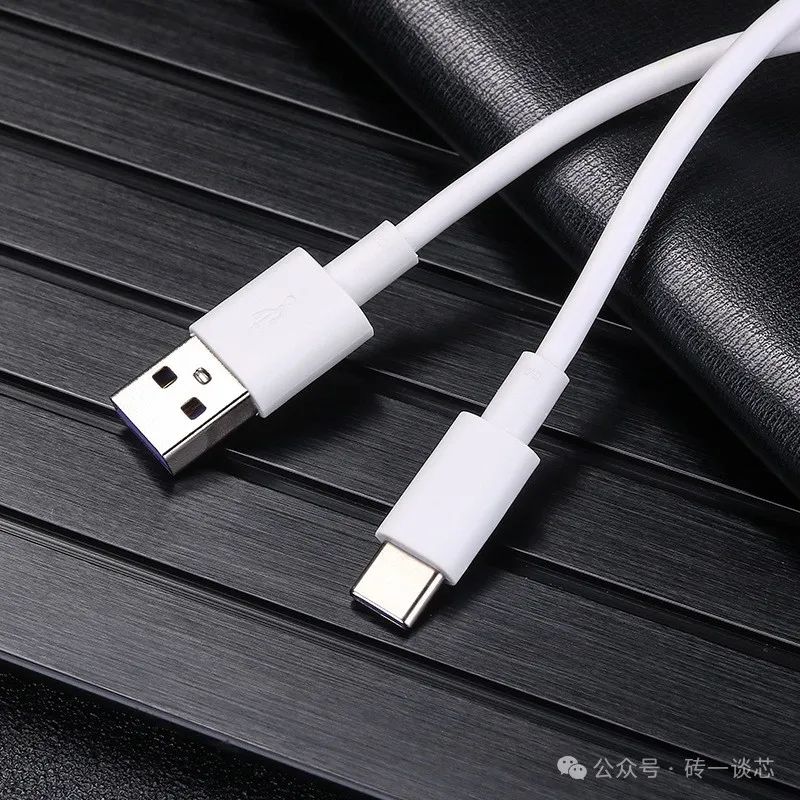

图4 Type-C手机充电线

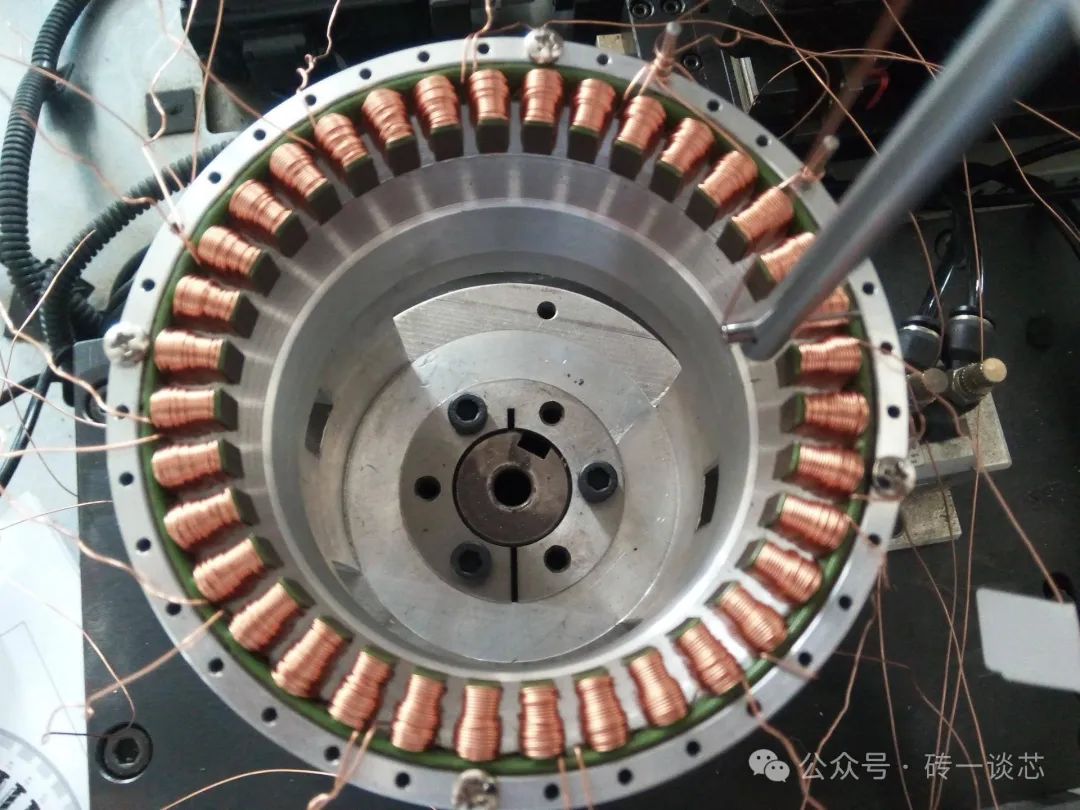

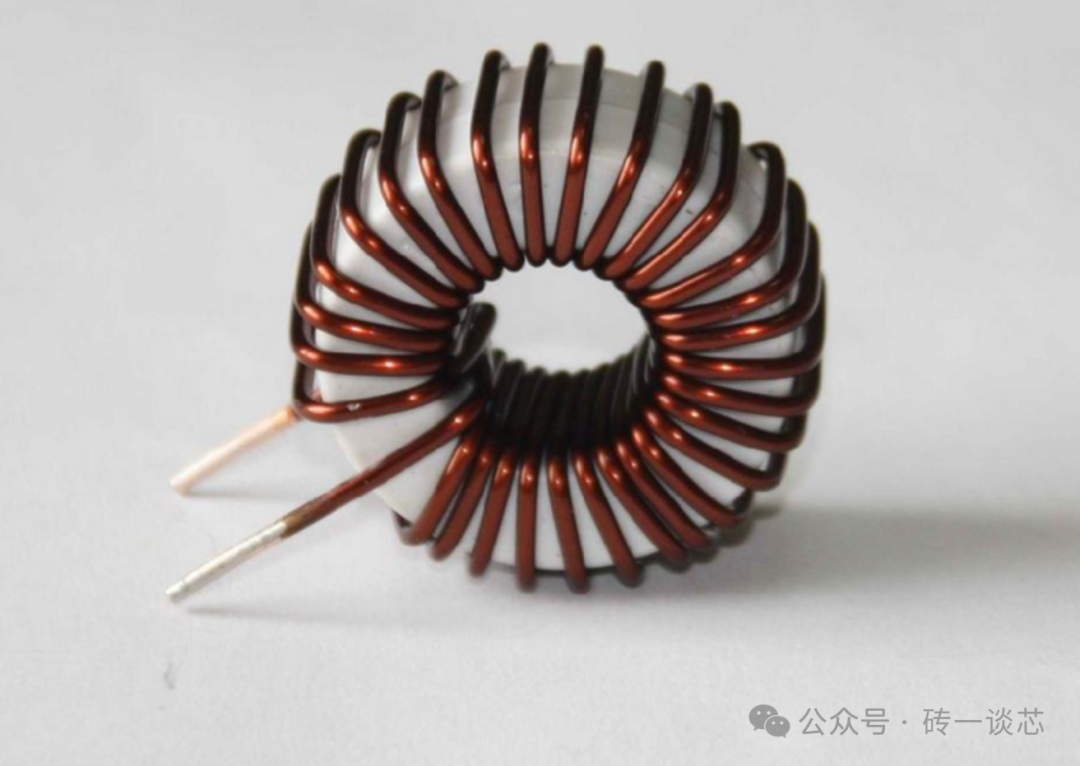

         图5 电机内部线圈图

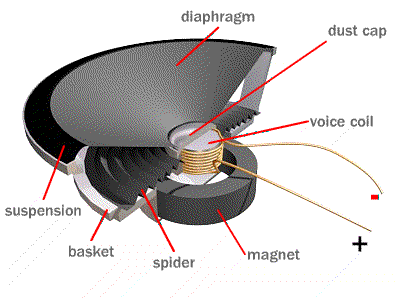

图6 喇叭内部线圈图

四，电感的基本特性

大家都或多或少知道，电感有一个神奇的特性，那就是：流过电感的电流不能突变。

有人问了，为啥不能突变？

举例子能直接解答疑惑，我们以下面图为例。

       图7 串联电阻和串联电感图

假设有这样2个电路，5v电压供电，串联1个10Ω电阻，另一个在图1基础上串入电感，如图2。

我们可以仿真一下，给第一个电阻R2前端加上一个示波器，加上电流探头，此时我们给开关S1和S2闭合（英文状态下按下a即可同时关闭2个开关），图1的电路我们可以看到电流会迅速上升，从0直接突变至最大值，就像我们所看到的高电平一样，如白色曲线位置。

图7.1 串入电阻图

        那么如果我们趁电阻不注意，偷偷加入一个10uH电感L1，图2的电流会发生什么变化呢？

我们来仿真看一下，发现电流它并不会迅速上升，而是像爬坡一样，缓慢上升然后形成一个平台达到峰值，如红色曲线。

图7.2 串入电感图

五，分析电感神奇特性的原因

我们对比看到，加了电感和没加电感电流的上升趋势明显不一样，这说明一个问题，电感确实能够抑制电流的突然变化。

至于为什么会有这种抑制行为，那是因为我们电感是储能元件，在开关关闭的时候，5V电压一直给电感供电，直至电感充满，所以我们看到的曲线是爬坡型。

而电阻它是属于耗能元件，只要有电流通过，它就能把电流拉高，就是我们熟悉的欧姆定律，所以我们看到的曲线是高电平型。

六，电感峰值不变原则

很多人都知道，电感能抑制电流突变，还有一个重要的东西需要知道。请搬好小板凳！

电感虽然能抑制电流的变化速度，但是它并不能改变我们电流的最大值。

很多人都认为，电感能改变电流最大值，实际上是错误的看法，下面根据仿真来看。

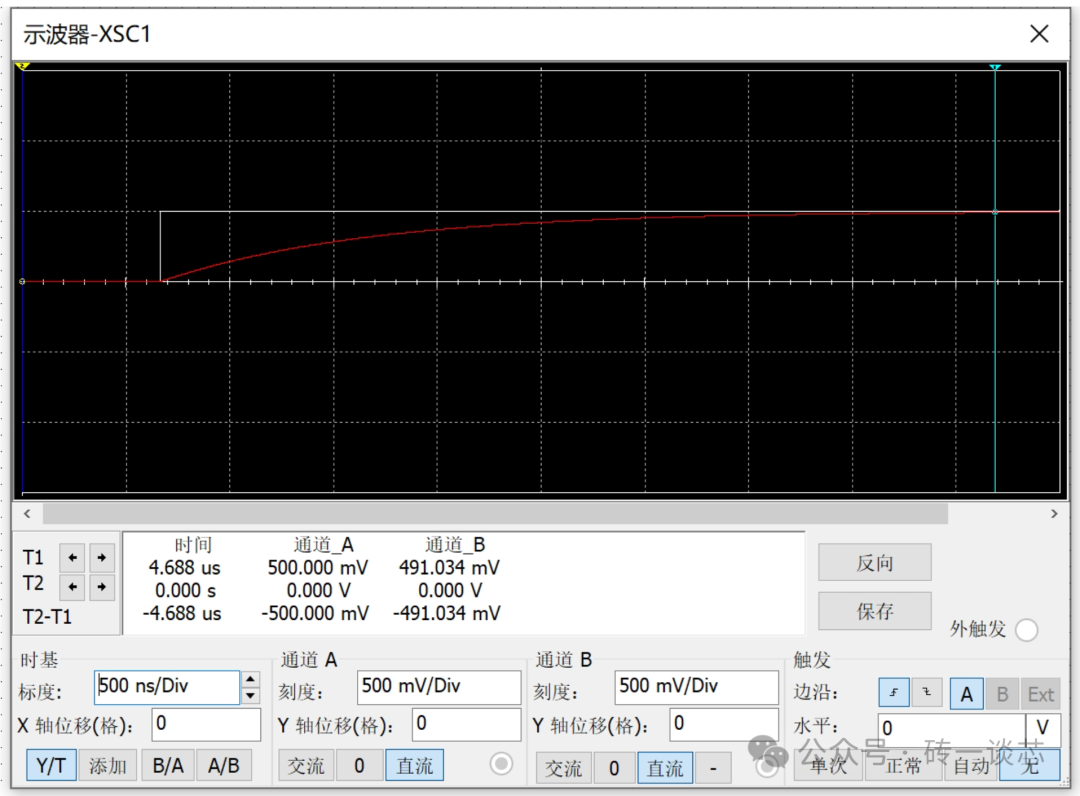

图8 电流最大值图

看图8，我们可以用仿真直接探测到电流的最大值是0.5A，如何计算的呢？

我们的示波器只能测电压，但是我们的电流探头有一个电压电流精度，它能够将流经的电流转成电压并输入到示波器中进行显示。

图9 电流探头图

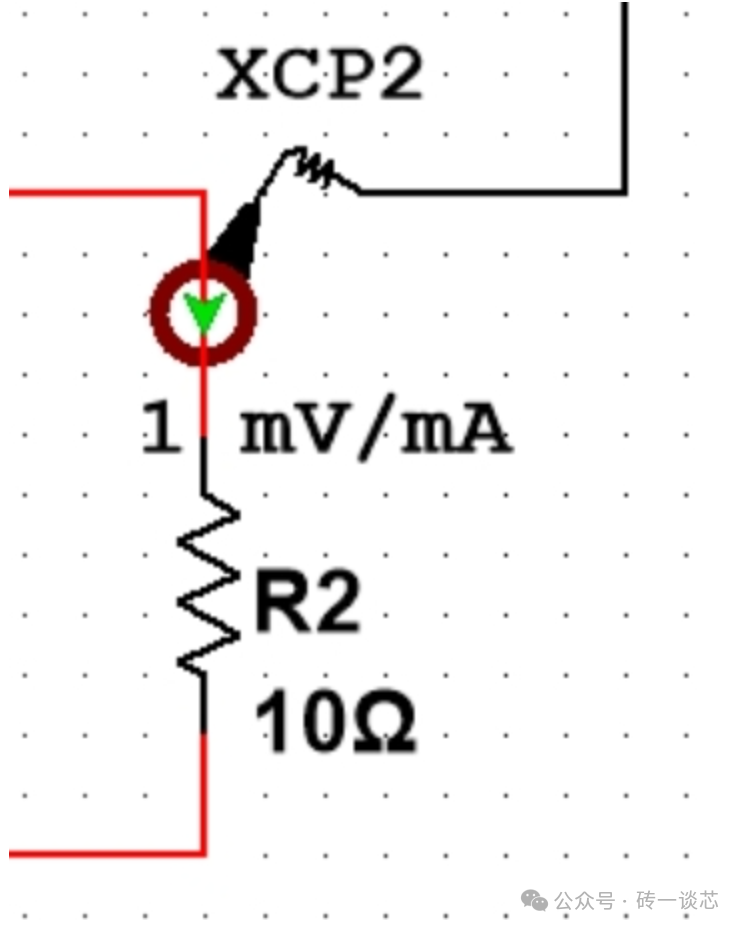

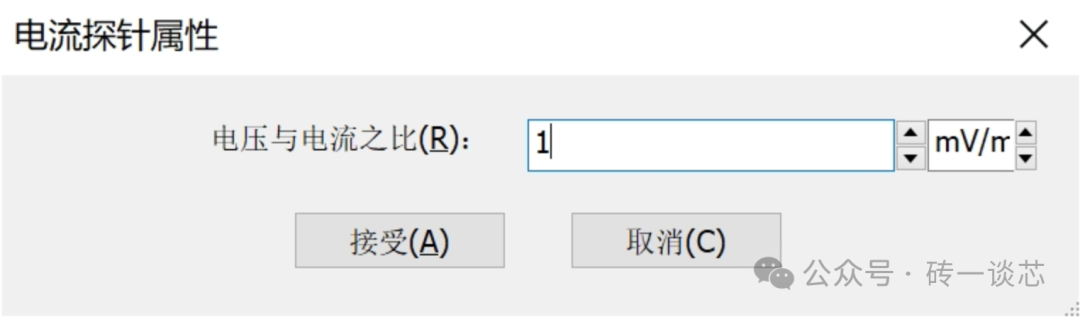

图10 电流探针属性设置

此时我们设置电流探针属性，设置电压电流之比是1mV/mA，意味着回路中流过的电流是1mA，则电流钳输出的电压为1mV。

根据图8可知，通道A（纯电阻电路）电流最大值是500mA，通道B（串入电感电路）电流最大值是491mA，为啥不是500mA，那是因为电感没有充满电，如果电感充满电，电流最大值就是500mA。

图11 电流最大值图

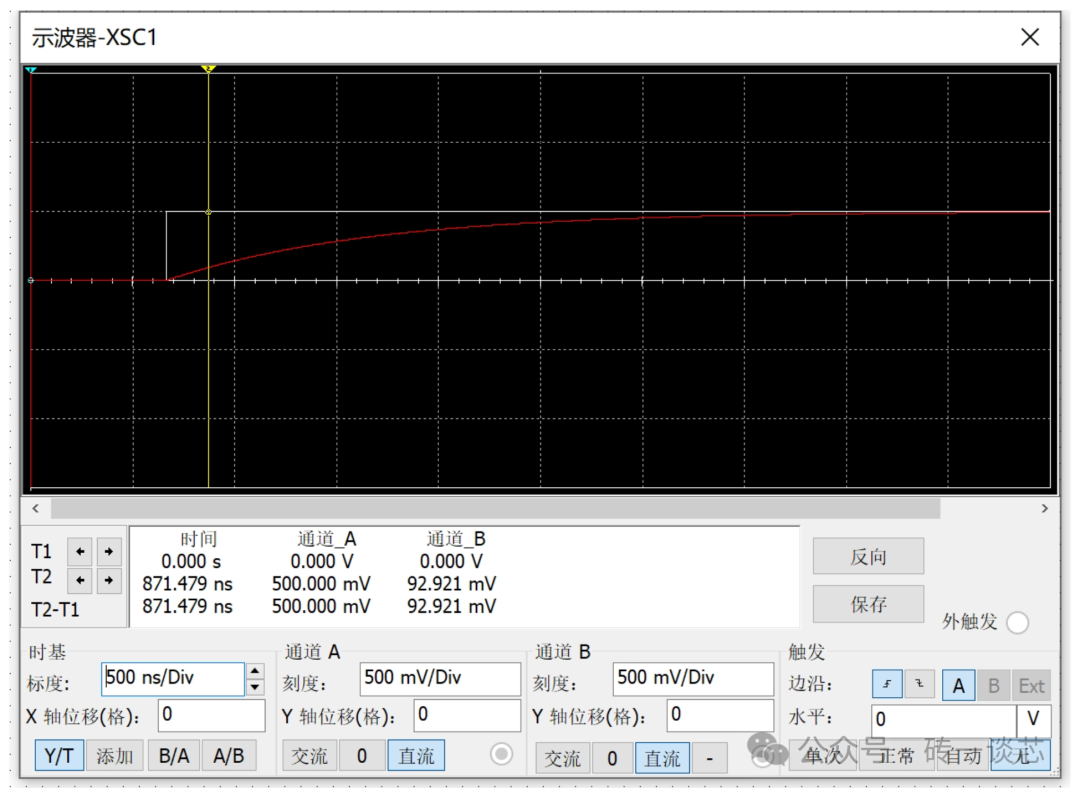

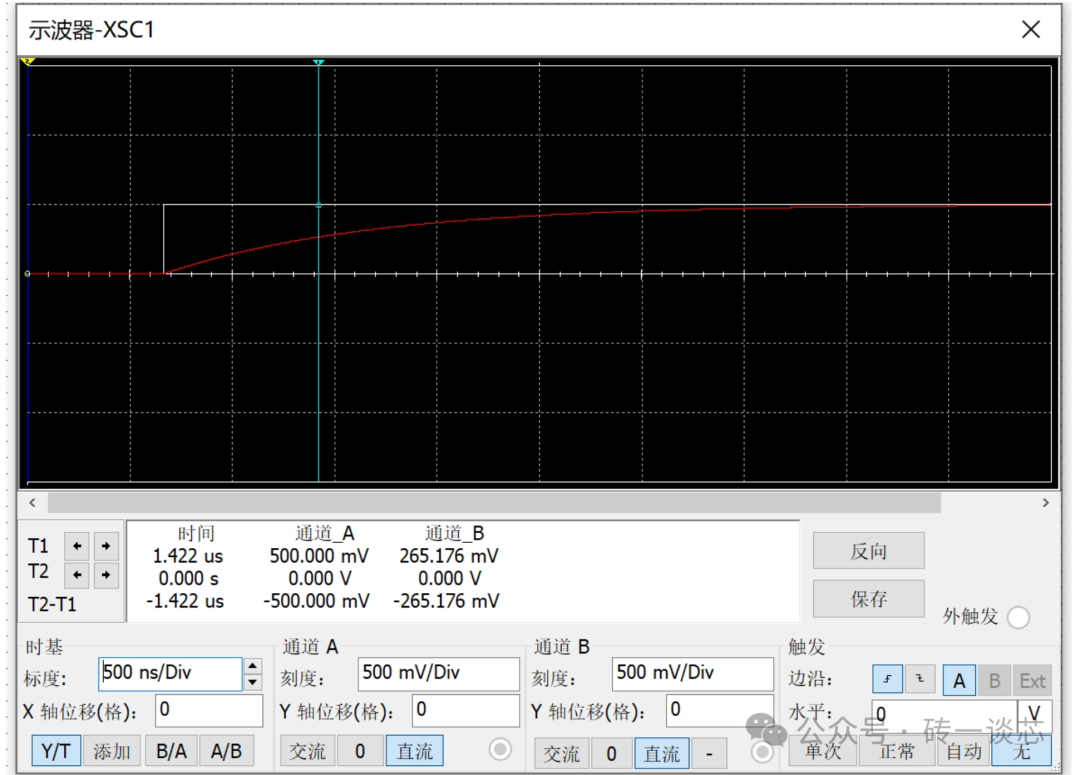

图11就是电感充满电以后通道A和通道B对应的最大值，T2展示的是快重合但是还没重合图，意味着电感还没充满电，T1展示的是最终重合图，意味着电感已经充满电，两个电路的电流保持一致。

所以这说明电感它虽然抑制电流变化，但是并不改变电流的最大值。

好了，今天的文章内容到这里就结束了，希望对你有帮助~
