电子负载的使用

一，电子负载的介绍

1、电子负载简介和应用

我们通常说的电子负载，其实是一个假负载，充当我们的负载，比如灯头，电机等等。它是一种直流可编程电子负载，首先是直流模式的，可编程是内部写入程序，我们通过按键就能实现我们想要的功能。

我们目前使用的是ITECH艾德克公司IT8500+系列，以此给大家介绍一下。

它是单通道电子负载，也就是说是只有一组正负极，功率也是大功率的，可以从 150W 到 3000W，分辨率能达到一位数，最高可达 0.1mV/ 0.1mA，具有动态、自动测试、List、电池battery 和短路 short 等多种测试功能。

它的应用场景主要是用于电池、AC-DC/DC-DC 模块、充电器、电子元器件及灯具等产品性能测试。

2、电子负载前后面板介绍

（1）前面板介绍

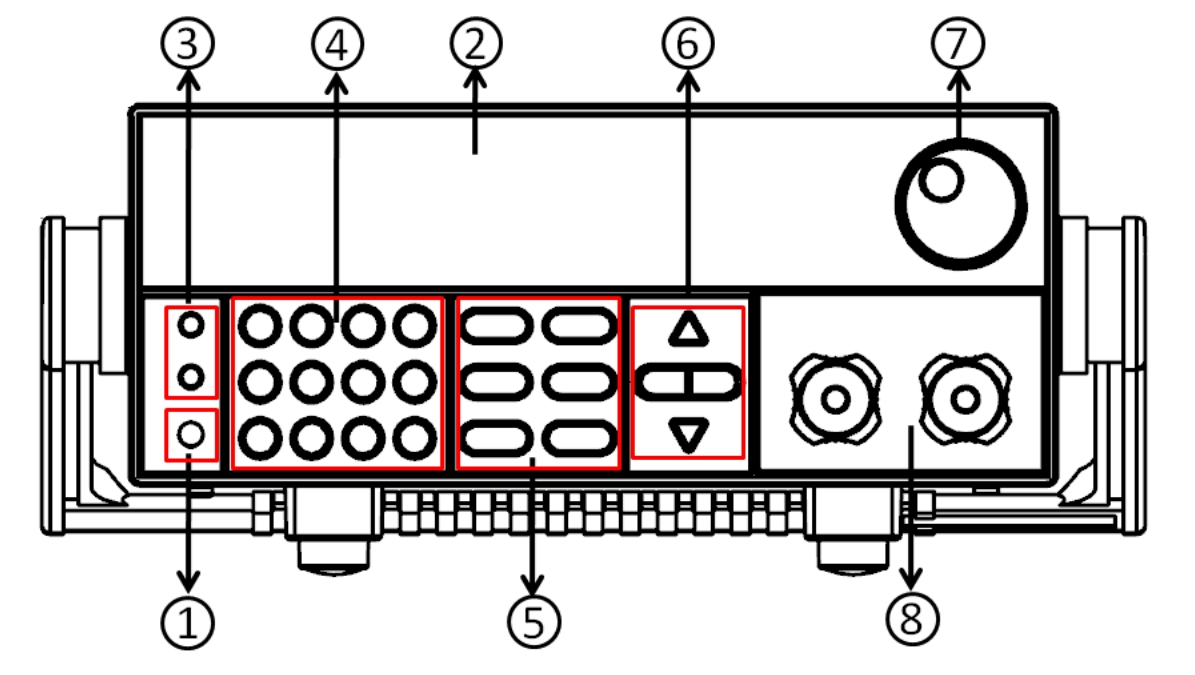

①电源开关，按下直接开机或关机；

②VFD显示屏，是真空荧光显示屏VFD（Vacuum Fluorescent Display）是从真空电子管发展而来的显示器件，它的基础特性与电子管的工作特点基本相同，颜色是浅绿色的，比较健康；

③Local按键和Shift复合按键，可以配合数字键下的第二功能使用；

④数字键：输入数值或与复合键组合使用；

⑤功能按键，CV,CC模式等等；

⑥上下左右移动按键

⑦调节旋钮，通过此旋钮可以实现小幅度电压电流功率电阻上升。

⑧输入端子，红色为正，黑色为负，引出两根线即可使用。

（2）后面板介绍

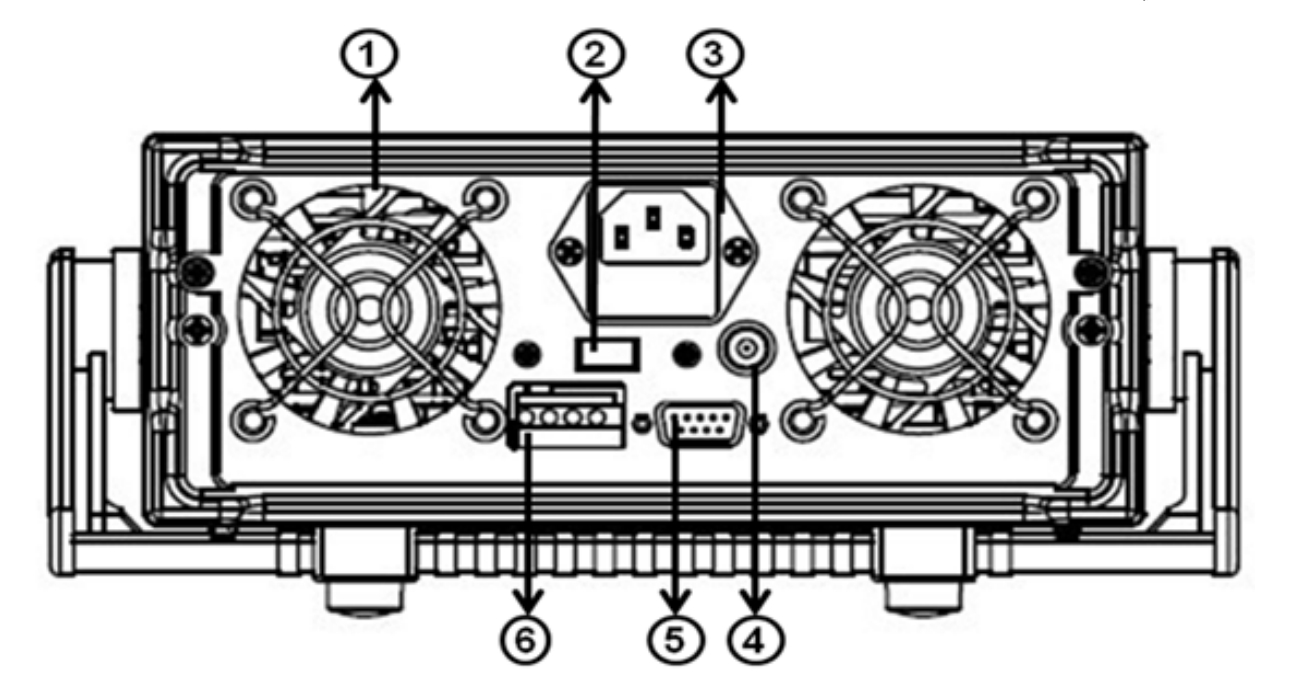

①散热窗口，采用双开金属类型散热窗口；

②AC电源转换开关(110V/220V)，可以通过这个红色开关，前后拨动可以实现可供两路110V和220V电源转换。

③AC电源输入插座，里面还有保险丝，接错导致保险丝烧了，可以替换。

④电流监控端子

⑤DB9（TTL）串口连接器

⑥远程补偿端子、外部触发端子

二、键盘介绍和测试使用

我们多大数常用的是CC，CV，CR-LED模式，他们是什么意思呢？

1，CC模式是定电流模式

英文Constant Current，适应于恒压源，如蓄电池，电机等。

它的工作状态是当负载阻值发生改变，电源的输出电流会维持设定值并且保持不变，所以电源输出电压就随负载改变；

2，CV模式是定电压模式

英文Constant Voltage，适应于恒流源，如LED驱动器，电化学分析，精密元器件的测量等。

它的工作状态是当负载阻值发生改变，电源的输出电压会维持设定值并且保持不变，所以电源输出电压就随负载改变；

像LED的驱动器，一般都是恒流电源，所以使用恒压模式CV。

1.连接好LED驱动器和电子负载；

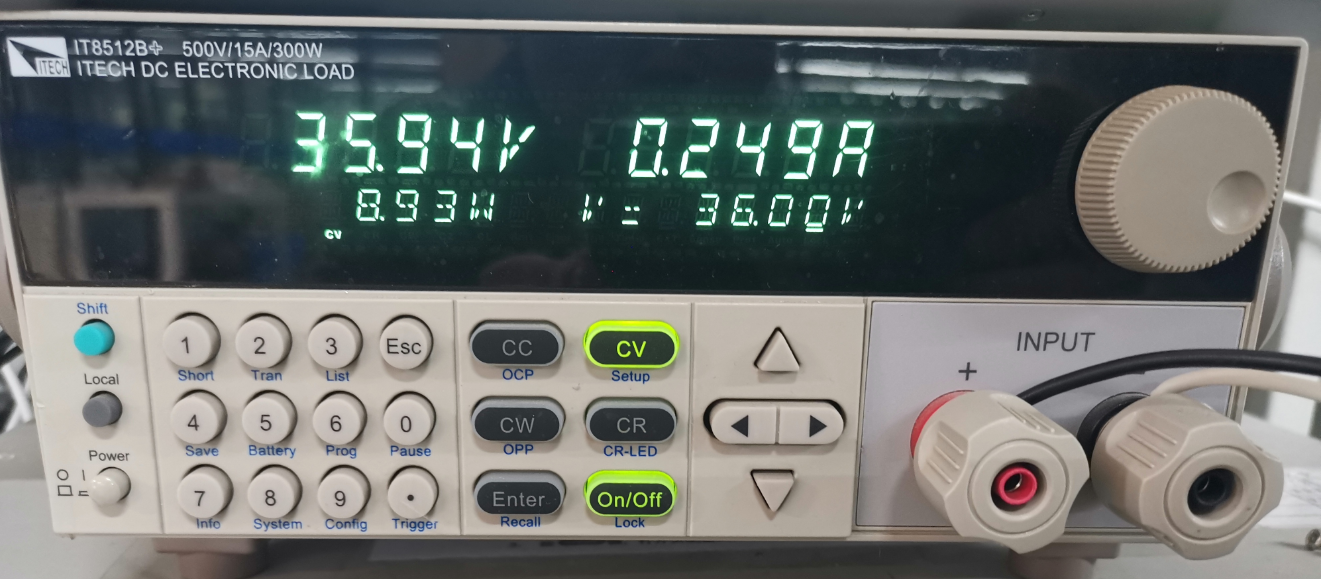

2.点击CV，假设输出电压是36V，点击On/Off，启动，你看有输出电流了Iout=0.249A，输出功率Pout=8.93W；

3，CR LED模式是定电阻模式

英文Constant Resistance，

用途：模拟 LED 灯功能

CR-LED测试功能：

IT8500+系列电子负载在传统的 CR 模式下，增加了二极管的导通电压的设置， 使得加在电子负载两端的电压大于二极管的导通电压时，电子负载才工作，完全 真实地模拟二极管的工作原理，所以 IT8500+系列电子负载可以模拟真实的 LED 测试时的涟波电流。

LED 电源测试详细步骤如下：

1.开启 CR-LED 功能。

按shift+CR，进入CR-LED模式。选择ON，点击enter，设置VD的值（VD的计算是V*0.8），然后点击enter。

2.单击CR，设置R的阻值（R的计算是0.2V/I），然后点击enter

3.点击ON，就可以开始测试了。

Vd 和 R 的值计算方法：

Vd=V*0.8 R=0.2V/I

其中：

V 是 LED 恒流源带载 LED 灯时的稳定工作电压值；

I 是 LED 恒流源输出电流；

Vd 是二极管（串）的导通电压；

R 是定电阻值

备注：shift+CV里面的是设置是电子负载的所能承受的范围，超出范围，电子负载就带载不动了。
