GIS空间分析 网络分析1创建交通网络数据集

实验数据：见个人资源《GIS空间分析教学数据》免费下载，仅供学习使用

一、实验名称

创建交通网络数据集

二、实验目的

熟悉传输网络数据集的创建过程

三、实验准备

（一）数据：..\network analysis\ex1_4、

（二）城市道路数据“道路.shp”，字段length表示道路长度，单位米；speed表示车行速度，单位公里/小时

（三）网络属性：最短路径（长度）；最快路径（时间）

四、实验步骤：

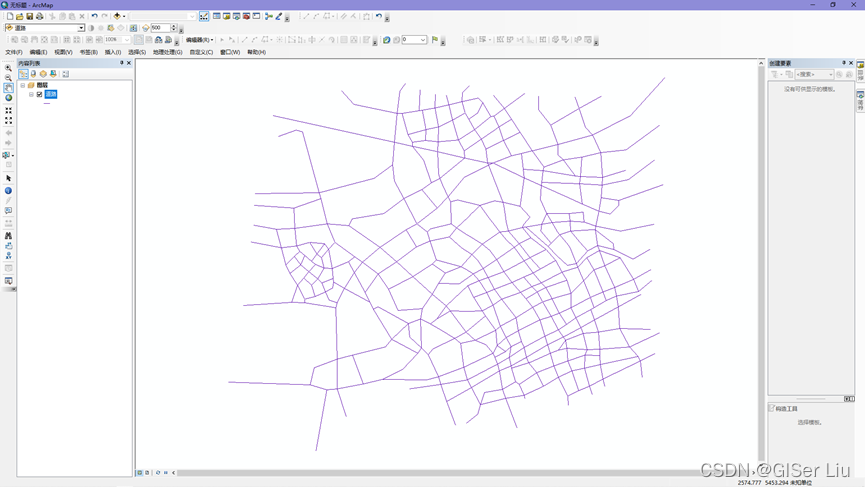

1. 添加道路数据至ArcMap;

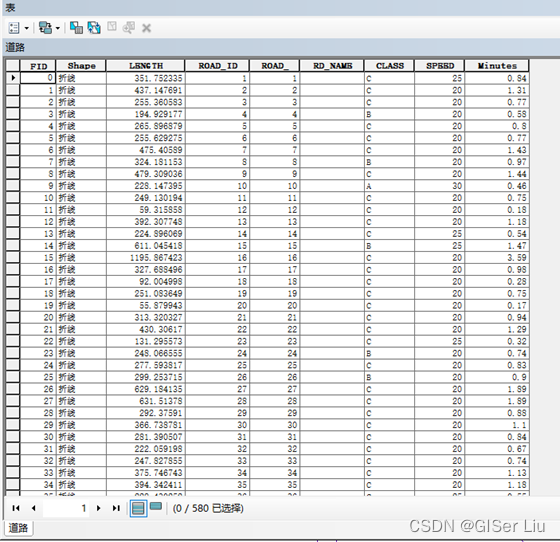

2.查看“道路.shp”的属性表

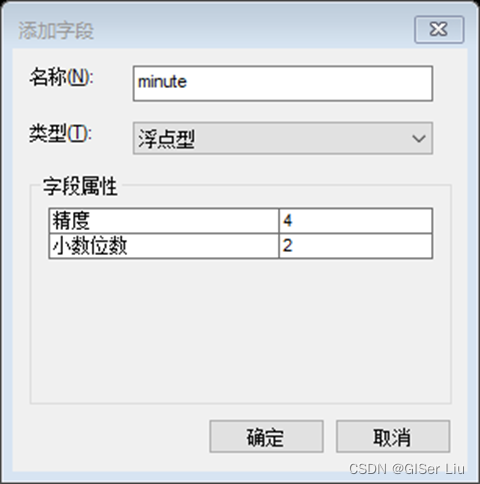

3.发现属性表中没有时间字段，添加字段minute，设置相关参数；

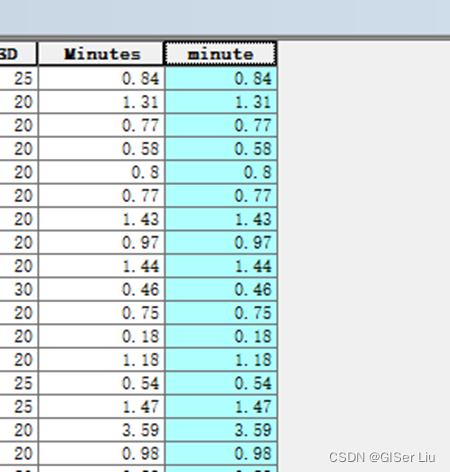

4.在minute字段，右击使用字段计算器，时间=道路长度/行驶速度，但是为了统一时间，公式为时间 = 路程长度/（速度*1000/60），计算出时间属性；

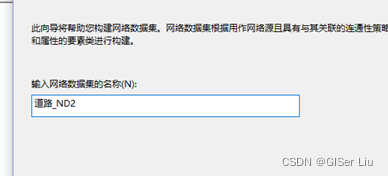

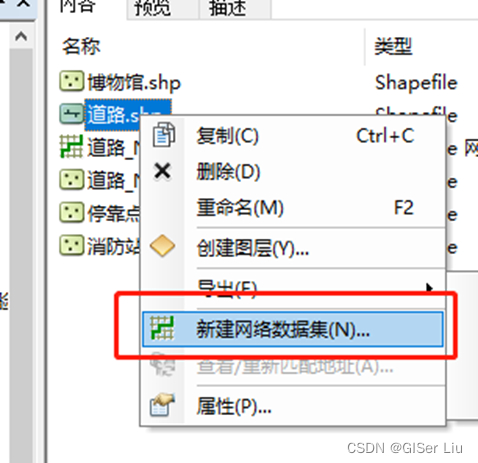

5.数据处理好后我们就可以开始网络数据集的创建了（提前在自定义模块勾选网络分析），打开ArcCatalog或目录（这里以ArcCatalog为例），选择“道路.shp”右击新建网络数据集

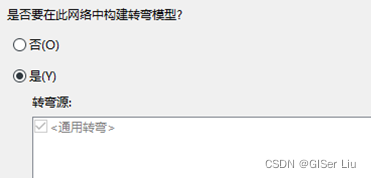

6.根据需求设置网络数据集的参数，多数默认即可；

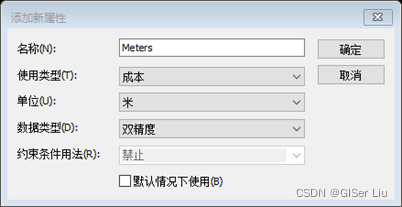

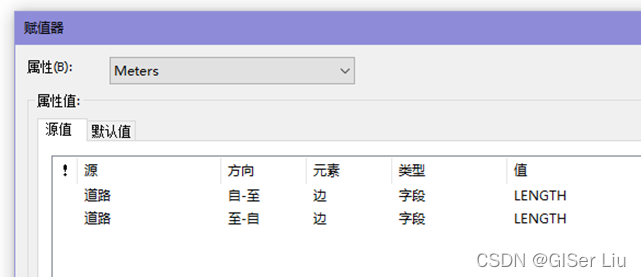

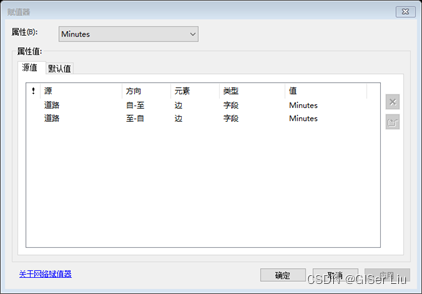

7.打开评估者，查看道路属性，添加meters（长度）并设置其属性；

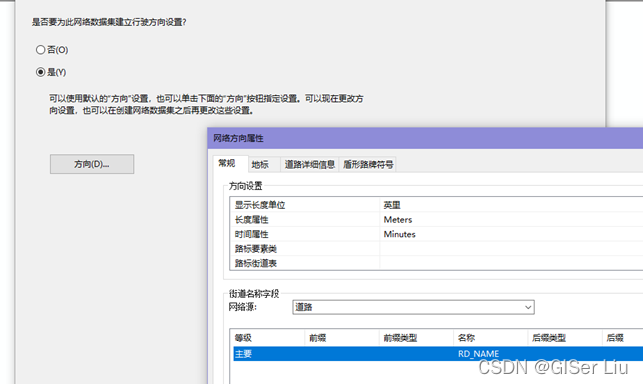

8.进行行驶方向设置；

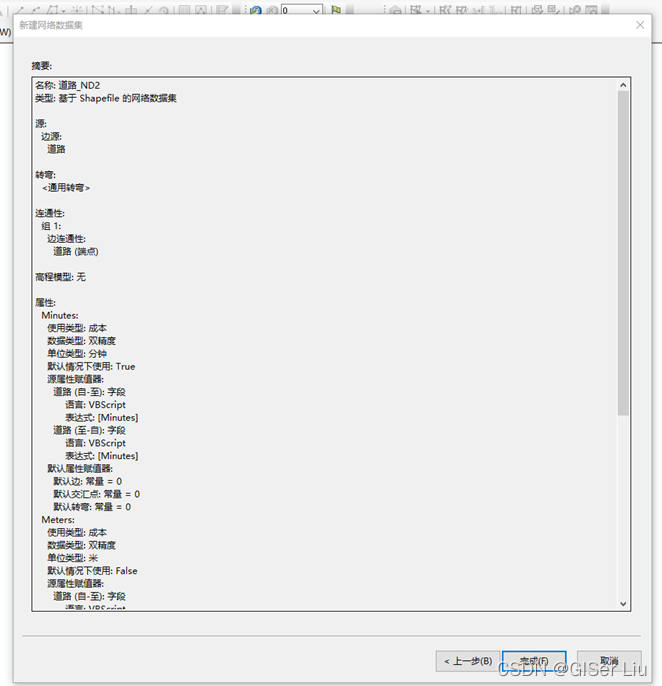

9.网络基本属性；



10.道路网络构建完成；



---
