前言：本人在使用proteus进行51单片机或其他电路仿真的时候，遇到了各种各样的问题，我将其中有价值的问题和一些有用的技巧总结在此，供大家学习参考。这篇文章后续还会更新，希望大家能够关注收藏，大家有问题或建议欢迎私信评论提出，我会认真为大家解答。

软件及版本：Proteus Design Suite 8.9（已汉化）

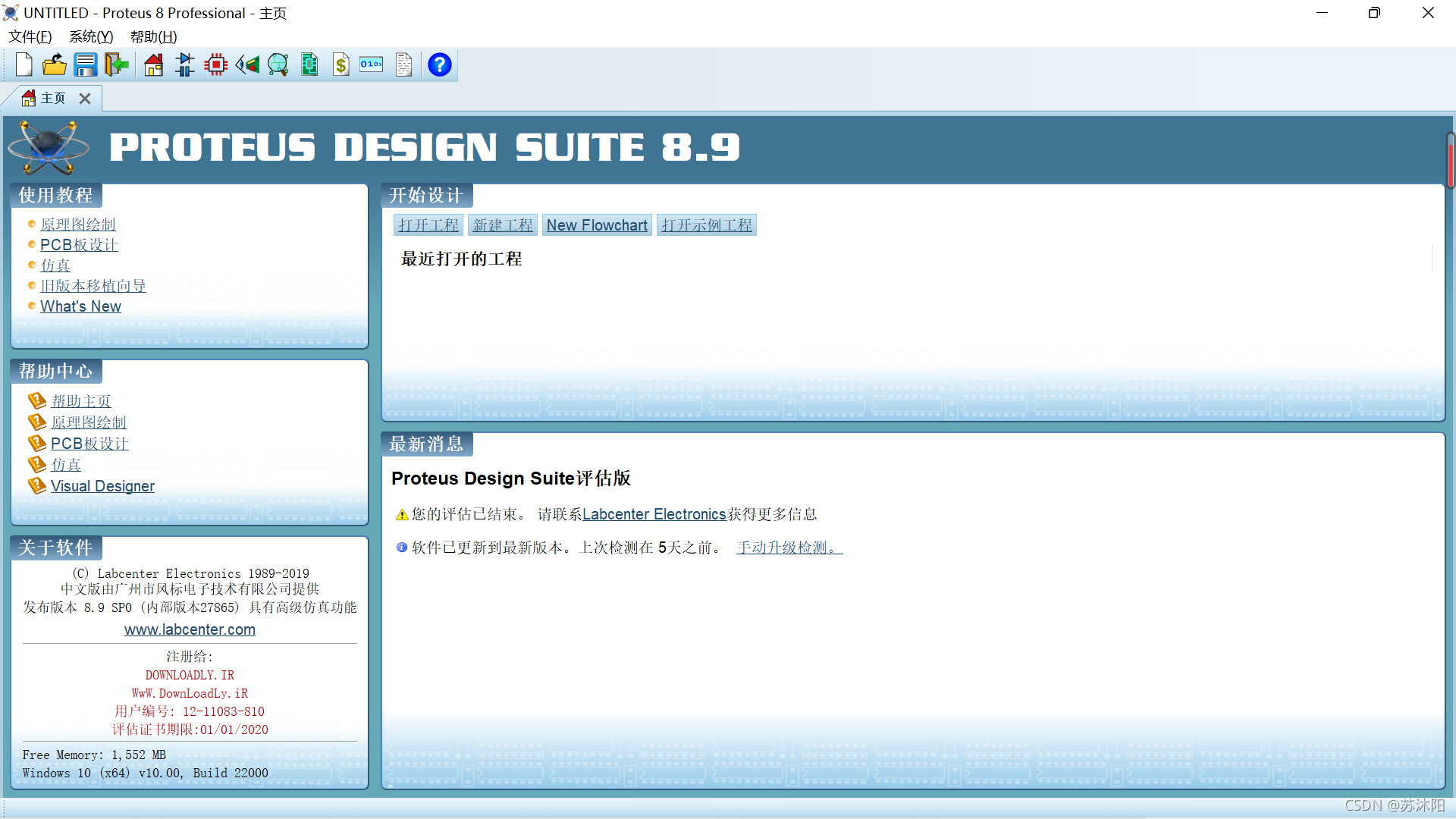

软件界面截图：

目录

1、简易连线方法

2、关于proteus中的元件封装

1、简易连线方法

由于电路设计的复杂度不同，不可能每条线都完整的连接出来。这时就要用到相应方法来解决，这里主要介绍两种连线方法——连线标号模式LBL、总线模式BUS，以及一种快速标号方法——属性赋值工具。如果运用的恰到好处，会让画图事半功
