Proteus仿真时不用连线建立连接——连线标号模式

大鹏179

于 2025-03-17 16:26:32 发布

阅读量673

点赞数 3

文章标签： proteus

本文链接：https://blog.csdn.net/2403_89508289/article/details/146318084

版权

在学习单片机的过程中，我们发现proteus仿真电路图中，电子元器件之间，很多时候并没有实线连接，但是电路却可以正常工作。这是如何实现呢？这就需要连线标号模式。

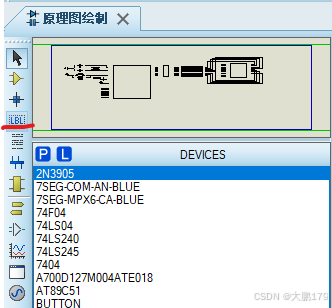

1.原理图绘制左边第4个即为连线标号模式。

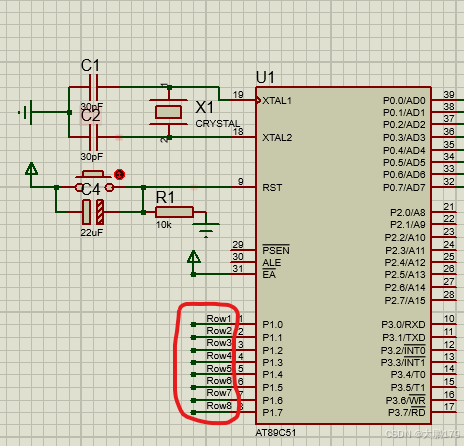

2.使用连线延伸管脚，一端连接芯片管脚，另一端在结束的地方双击即可。这一小段引线是必须要引出的

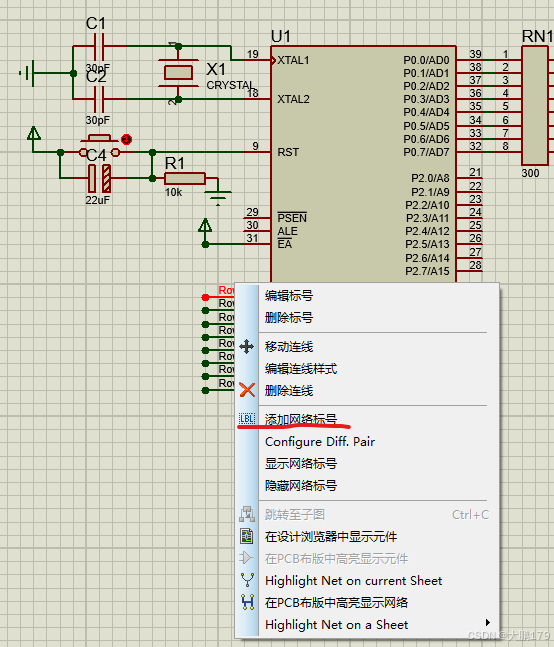

3.选择添加网络标号
