华为单臂路由配置

@TOC华为单臂路由配置

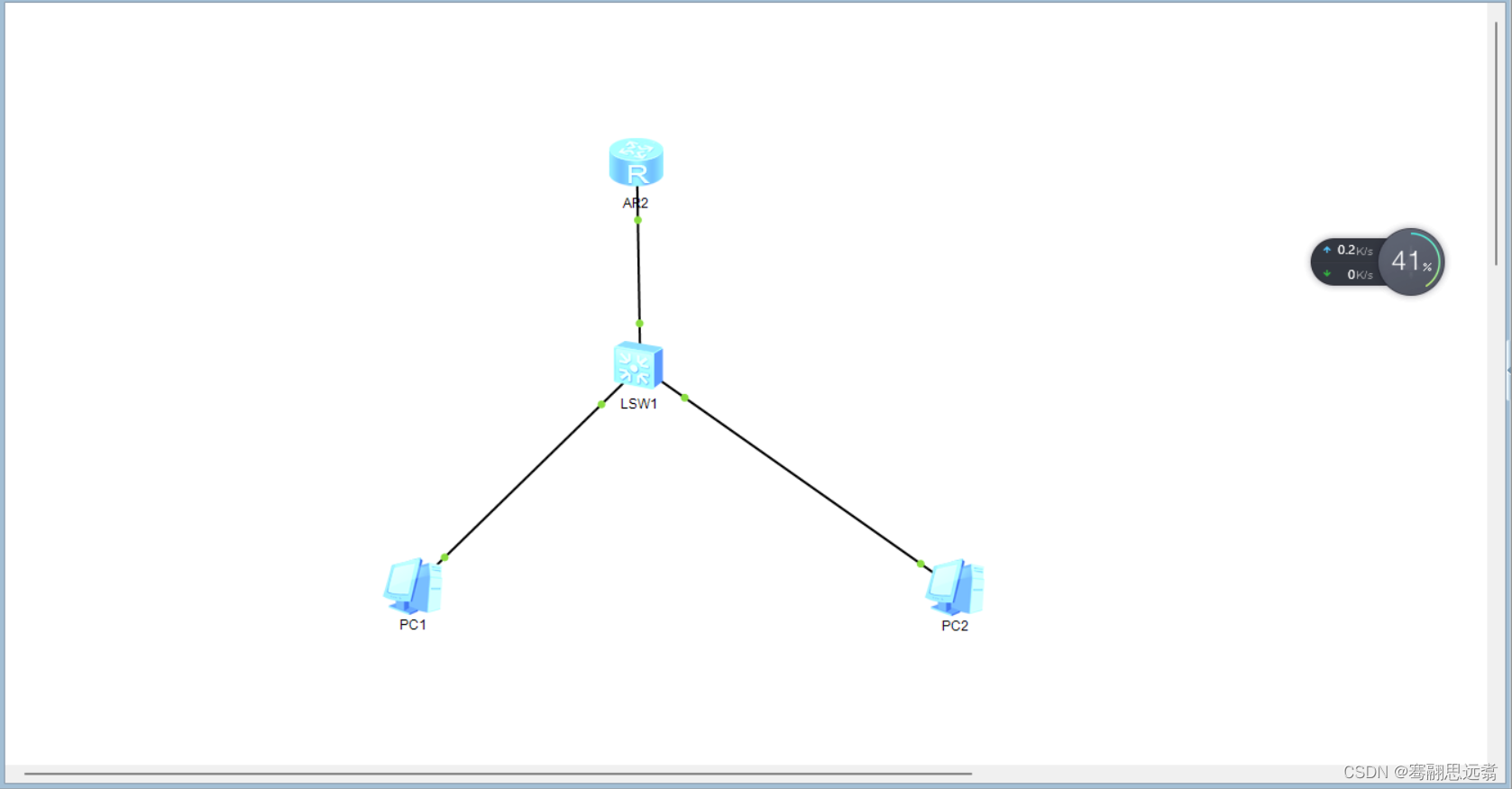

pc设置

给第一个pc设置一个 ip 192.168.10.10 子网掩码为255.255.255.0 网关 192.168.10.254
第二设置 ip 192.168.20.20 子网掩码为255.255.255.0 网关 192.168.10.254

交换机设置

给交换机连接到两个pc的口进行VLAN设置一个是vlan10 ， 一个是vlan20
命令如下
先进入视图 system-view
创建vlan vlan batch 10 20
进入每一个接口进行设置 int g0/0/2 或者是int e0/0/1
接下来给这个端口设置类型和添加vlan port link-type access port default vlan 10

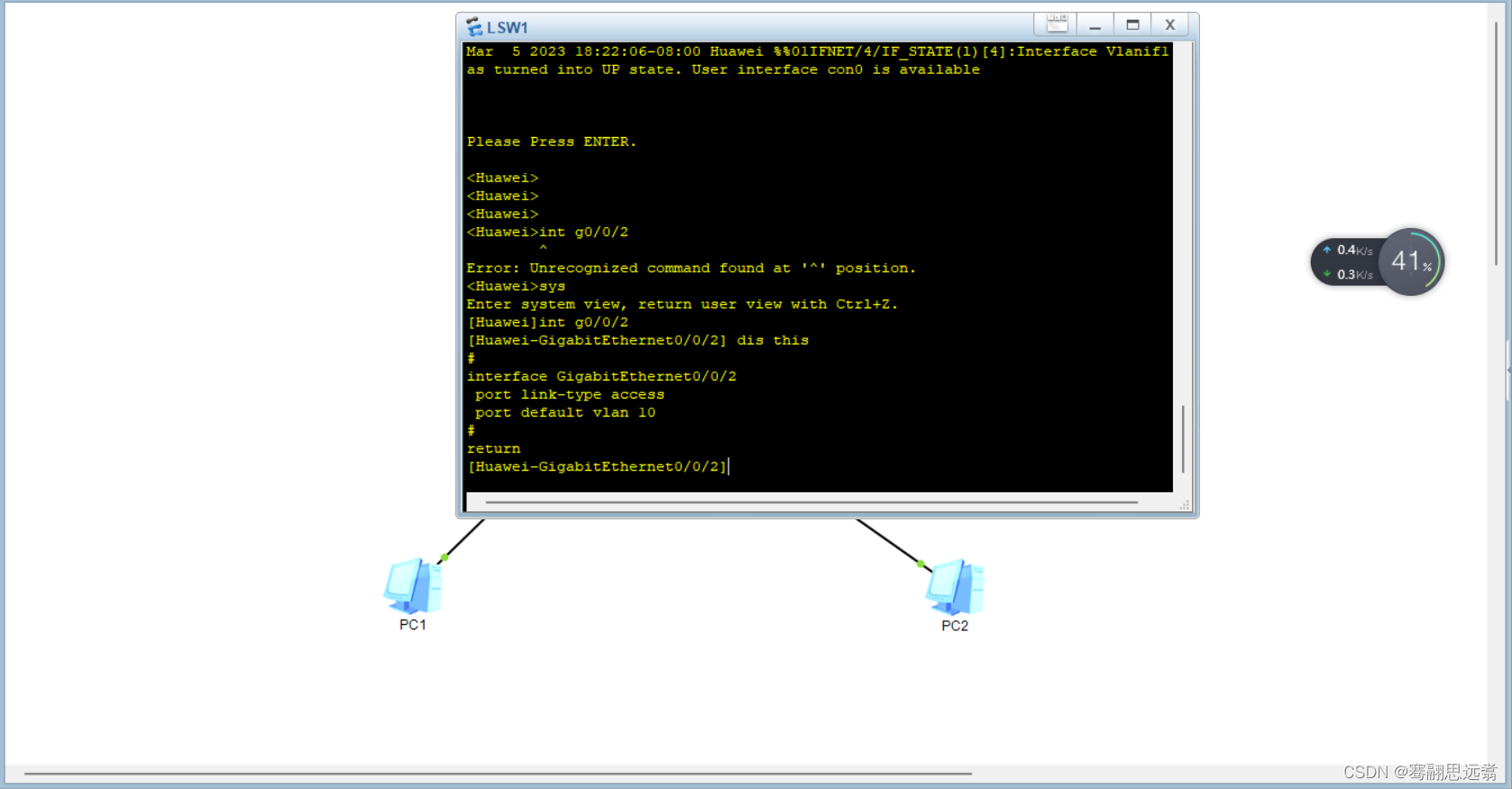

然后 display this ,可以检查一下配置是否正确

第二个接口也是如此创建

路由器设置

进入路由器视图 命令如下 system- view sysname router
先把路由器端口打开 int g0/0/0 undo shutdown
然后创建子接口 int g0/0/0.1 (这里要注意，有些路由器是不支持子接口的会报错需要换其他版本路由器)
然后把接口封装一下vlan dot1q termination vid 10
然后给接口设置ip 和网关一致即可 ip address 192.168.10.254 24
再把arp 打开一下 arp broadcast enable 即可ping 下方pc 的ip地址。

pc1就可以访问pc2啦
