如何导出分离step格式装配体中的零件

如何利用Inventor批量导出step格式装配体中的零件

第一步将step文件中的零件分别取出(零件格式装配体中零件的分离)

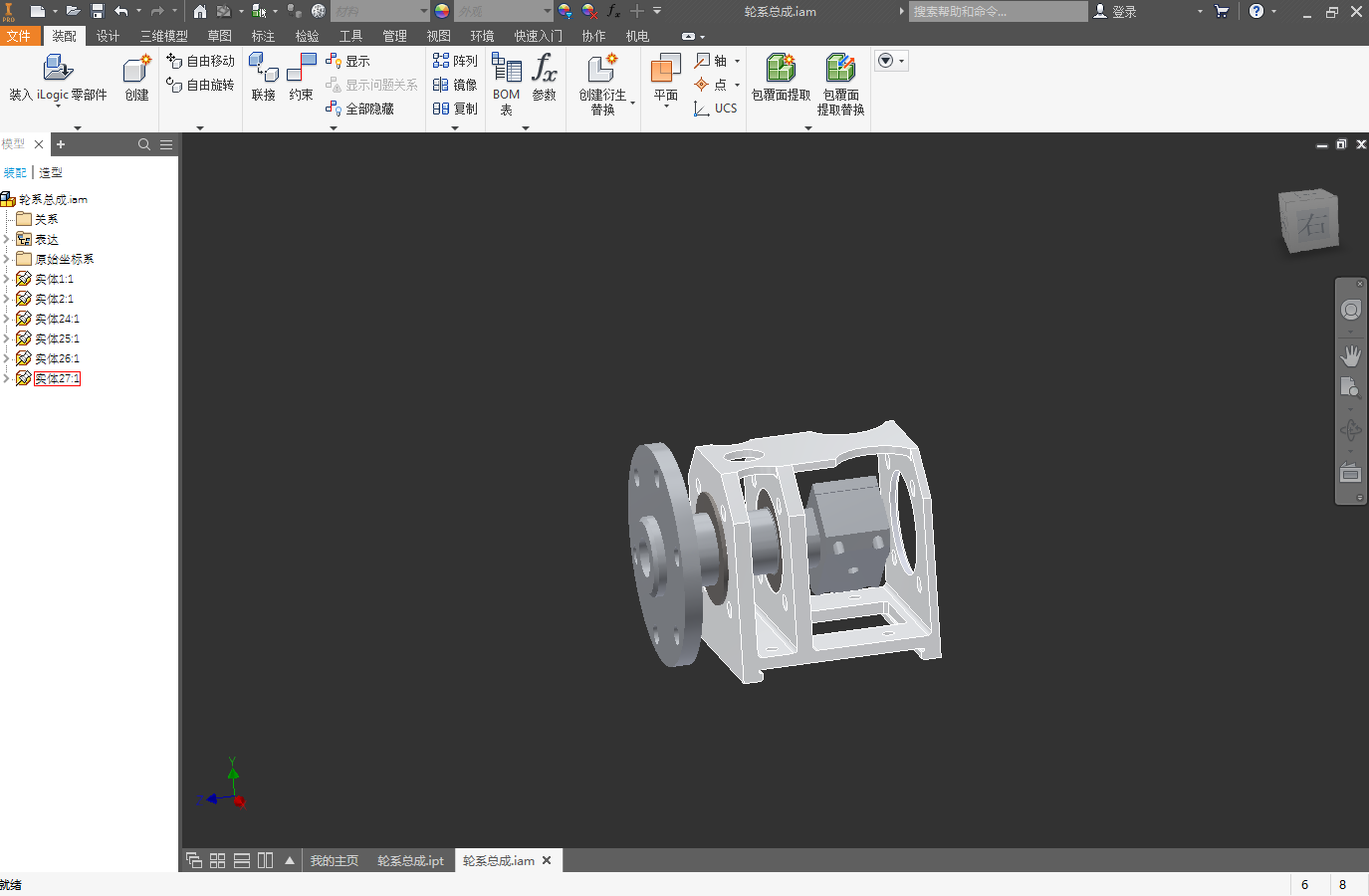

首先先打开inventor2019版本,打开要分离零件的step格式装配体(该step所保存的必须是装配体文件,但不局限于装配体文件格式,这里我科普一下什么是装配体和零件的定义吧:零件本质上是一次性画出来的物品,不用进行装配就能生成的物品;装配体一定要进行装配过程才行;所以你本质是一个装配体,保存为零件格式.sld,但是他本质还是装配体,你将该零件格式转为stp格式可以将它零部件化,然后一个个零件导出来.下面我介绍的就是如何利用inventor将保存为零件格式的装配体step零件分离出来.)下图所示的是轮系总成.stp打开后的界面

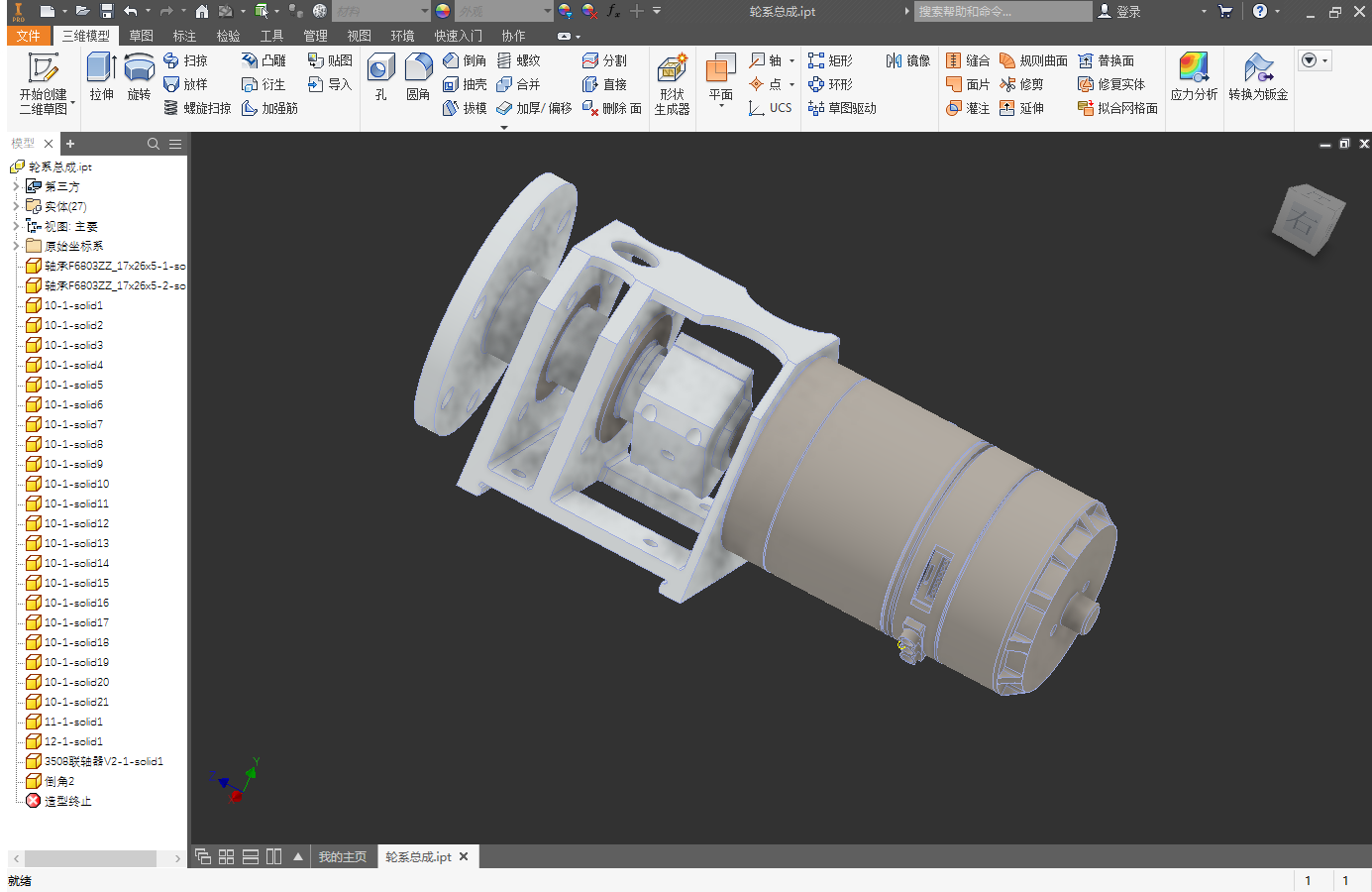

此时如果你直接ctrl+s会默认在轮系总成.step文件夹下生成一个轮系总成.ipt文件,是不会讲零部件导出的,下面我们先将电机的各个零部件特征给抑制了,只要导出电机座的各个零部件.

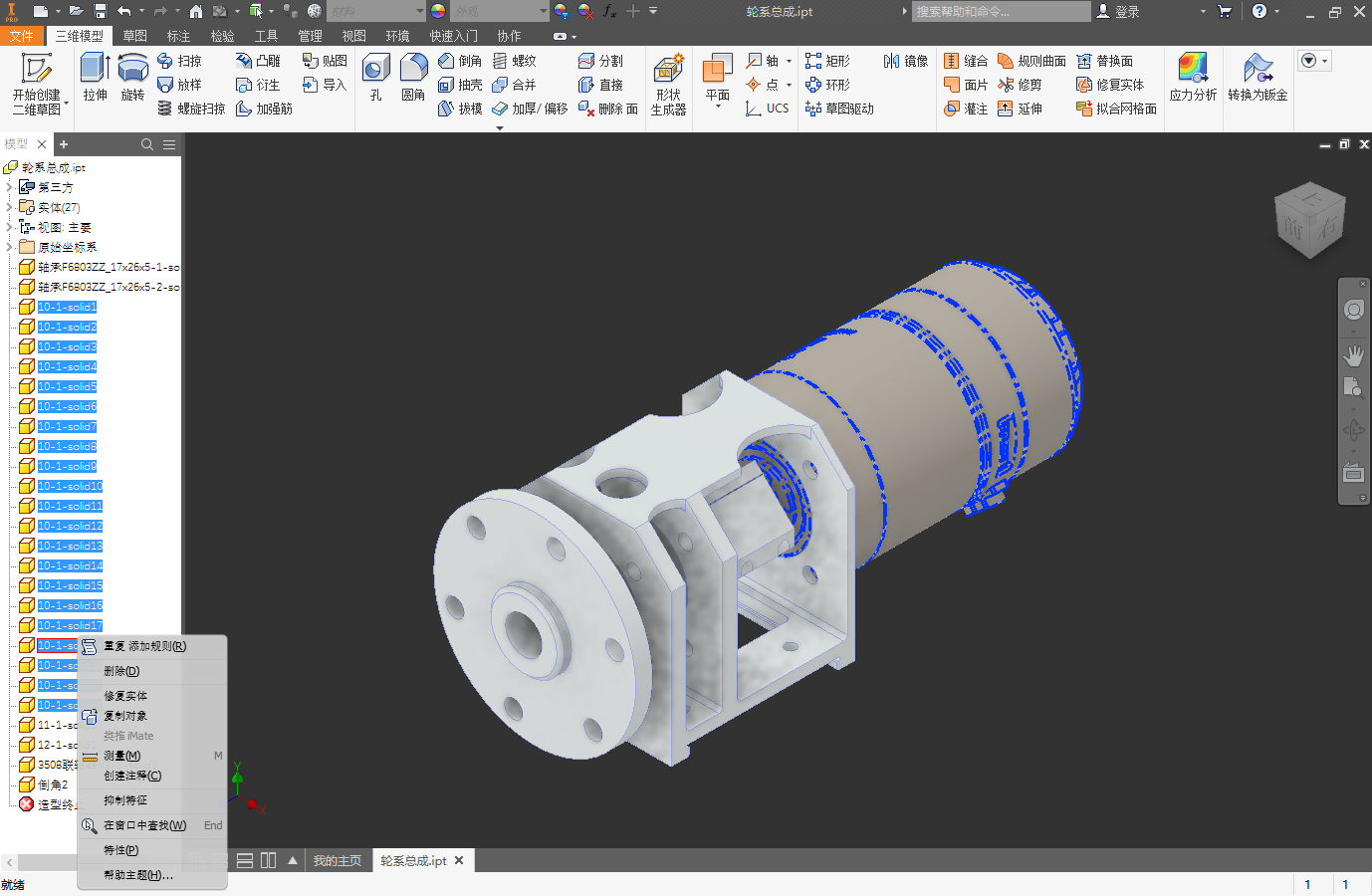

零件的特征抑制

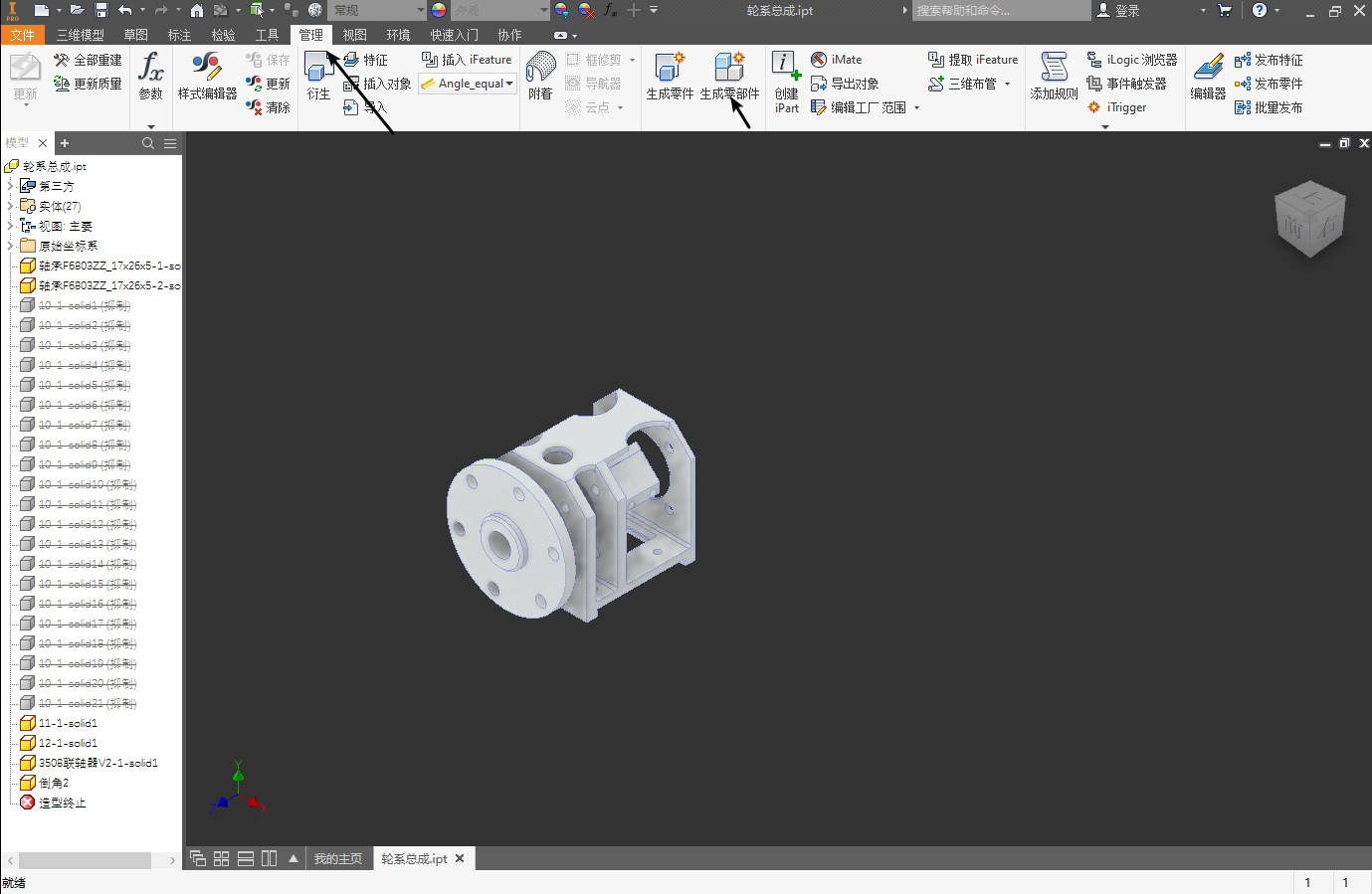

下面介绍如何将零部件化,选择菜单栏中的管理项,点击生成零部件(如图),会出现选择界面,将想要分离零部件的部件全选下一步,下一步,应用会生成一个.iam文件,也就是零部件化了(如图)

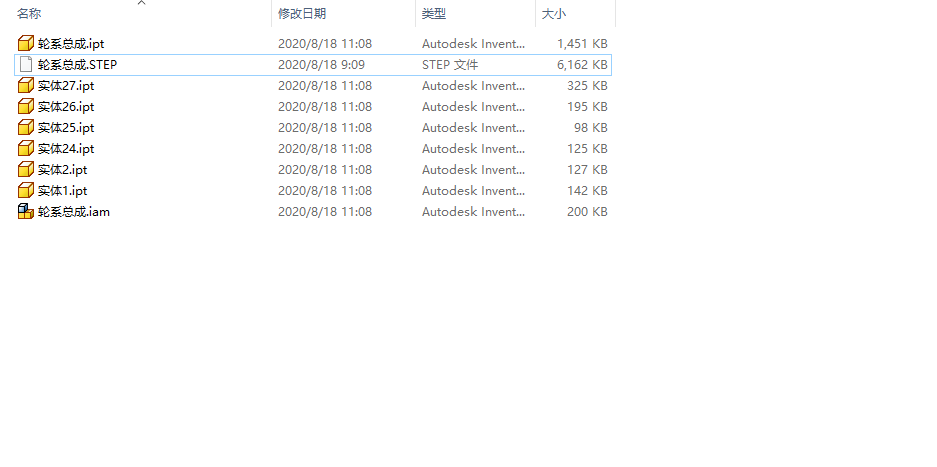

现在按ctrl+s会弹出一个框,点击所有均是,在点击确定,将零部件分开保存在默认文件夹下,文件夹中所生成文件如图

如果你打开的本来就是一个装配体格式.sldasm直接ctrl+s保存即可,会生成各个零部件如上图效果

如何将ipt文件批量转成stp格式文件

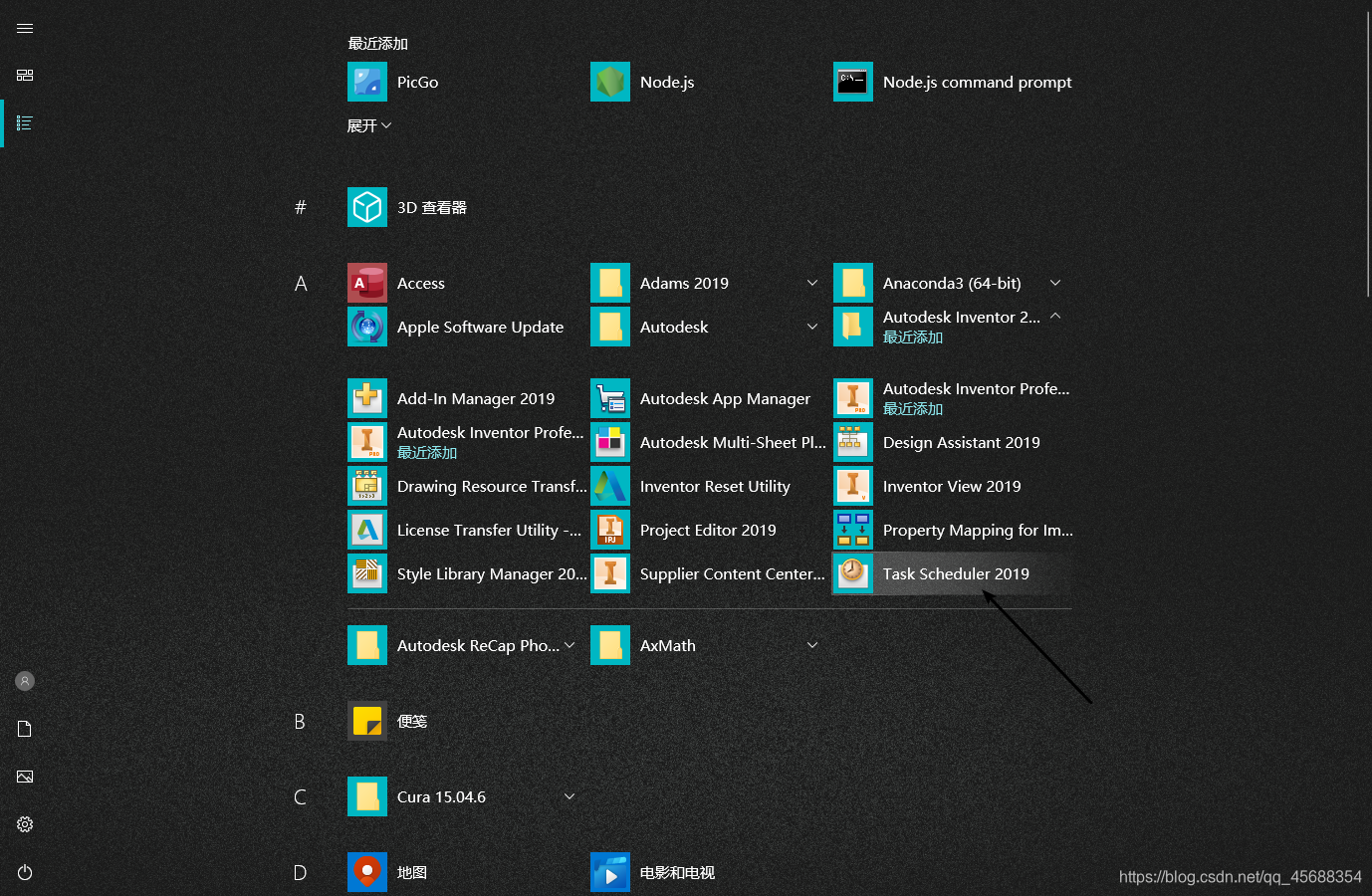

打开inventor插件中的Task Scheduler,位置如图所示.打开前一定关闭inventor,否则可能会在任务执行过程中报错.

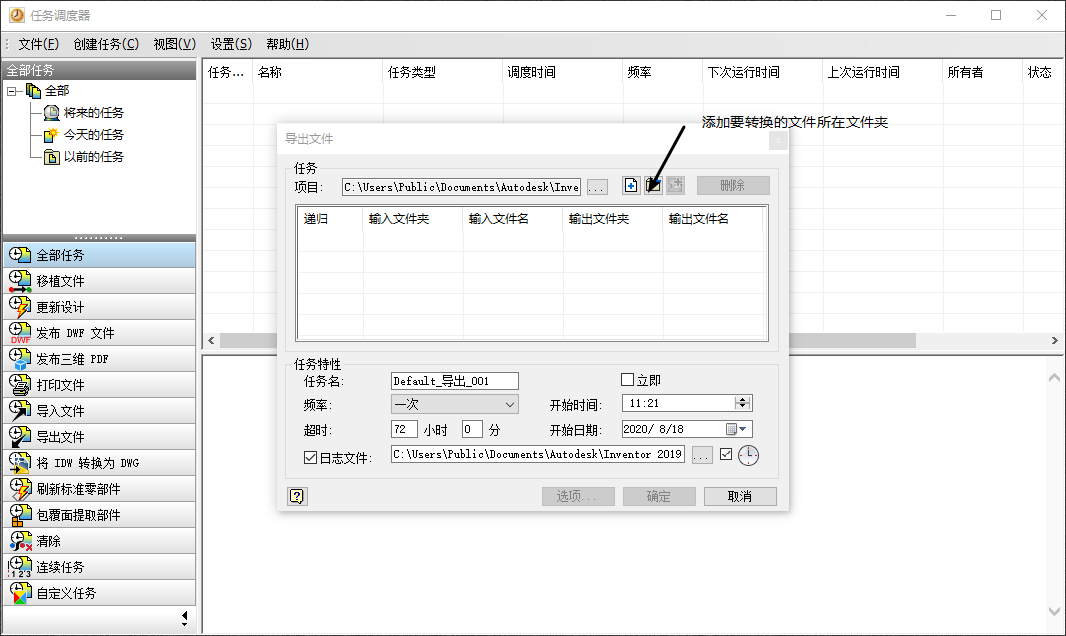

打开后创建任务,选择导出文件,弹出一个对话框如图

修改输出文件夹位置和输出文件名(格式),点击立即,确定就会导出.stp文件到设置的输出文件夹中.

完成任务
