ZigBee2 外部中断

外部中断配置

外部中断配置

初始化IO口工作在普通IO、上拉输入状态。

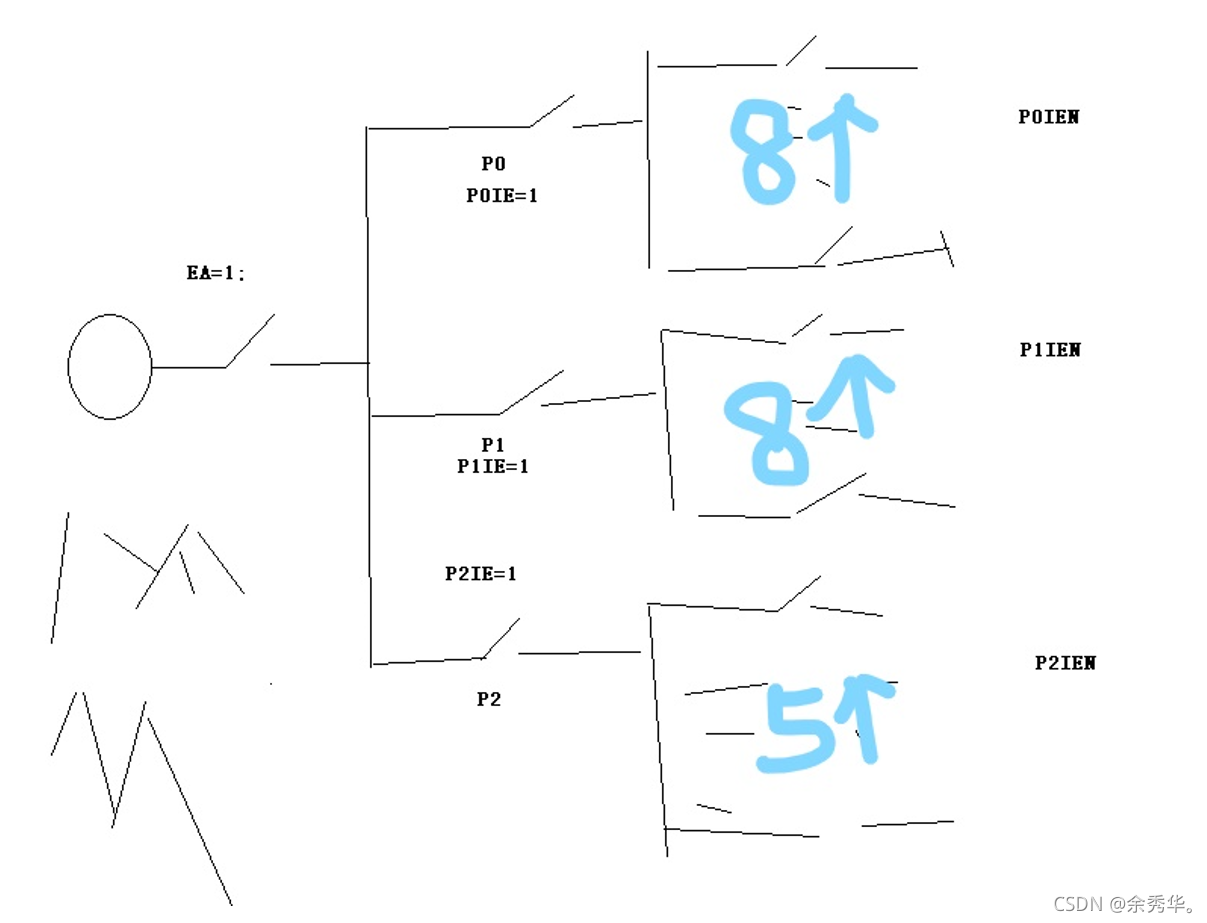

首先开IO口组中断
开组内对应的具体某IO口中断
上升沿还是下降沿触发
开CPU总中断EA=1

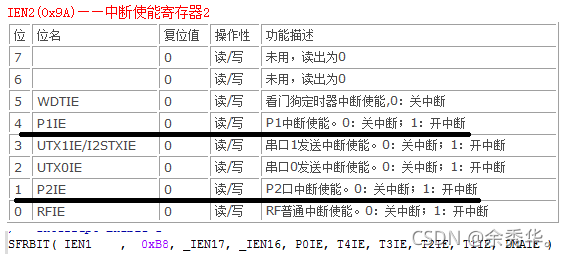

组配置

特别注意PIIE在IEN2的第四位，要用P1IE的话，定义IEN2 |=0x10;//0001 0000，相当于P1IE等于1的作用
在这里插入图片描述

组内配置

第几位对应的是第几个脚
在这里插入图片描述

PICTL寄存器

在这里插入图片描述
0代表上升沿，1代表下降沿

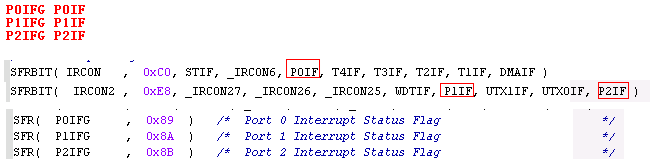

中断函数

在这里插入图片描述

/****************************************************************************
* 名    称: P0_ISR(void) 中断处理函数
* 描    述: #pragma vector = 中断向量，紧接着是中断处理程序
****************************************************************************/
#pragma vector = P0INT_VECTOR    //P0组写P0INT_VECTOR，P1组写P1INT_VECTOR，以此类推
__interrupt void P0_ISR(void
