面向对象与UML——活动图

	用来描述工作流中从一个活动到另外一个活动
	支持并行操作

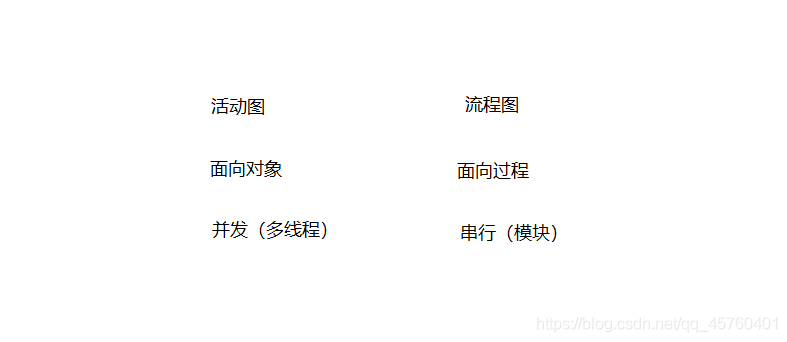

1、活动图作图
	1）描述操作执行过程
	2）对象内部工作
	3）描述用例
	4）处理多线程
2、元素
	1）活动：工作过程中的一个步骤
		 理解：原子性	不可中断	瞬时完成
		 	   可以有入转移		至少一个出转移
		 表示：用圆角矩形表示，矩形内写活动名字
		 名称：动宾结构
3、状态
	活动是状态的一个特例，当状态中只有一个方法时，就是一个活动
	两个伪状态：用实心圆形表示初态（1个）
			   用带圈的实心圆形表示（1 - n 个，和状态图不同）
4、转移
	1）不需要事件触发，自然转移，用带箭头的直线表示

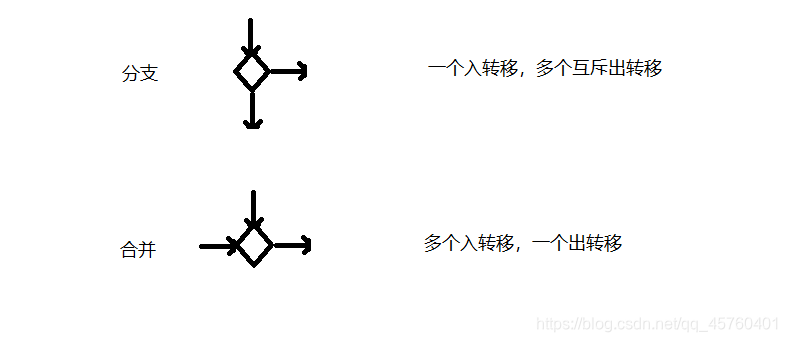

5、分支、合并
	1）活动转移有时需要根据条件选择路径

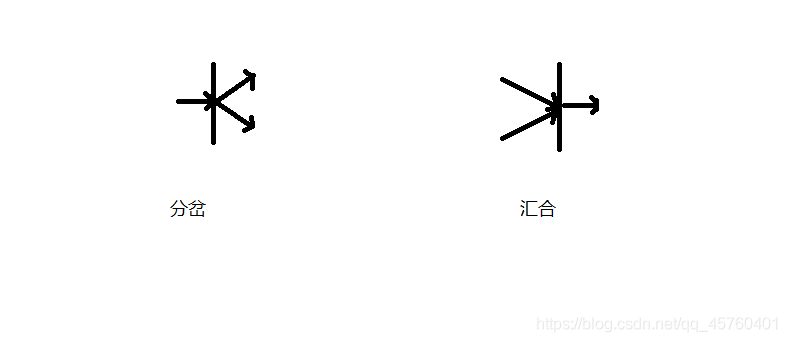

6、分岔、汇合
	1）实现并发：把一个转移生成多个同时进行的活动，经一系列活动再汇集到一起
	2）分岔：一个入转移，多个出转移
	   汇合：多个入转移，一个出转移
	3）表示：用加粗的水平或者是垂直的线段表示

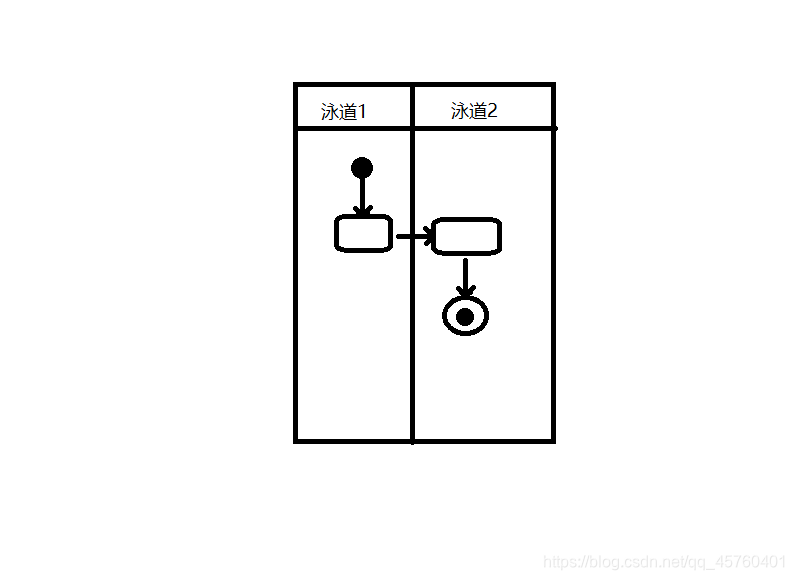

7、泳道
	1）利用泳道描述出活动是由哪个对象完成
	要求：一个活动只属于一个泳道，转移可以跨泳道
	表示：用垂直直线分隔，上层填写泳道名

8、对象流
	1）表示活动或状态与对象的依赖关系
	   在活动图当中把活动执行涉及到的对象表示出来
	   表示：用带箭头的虚线表示
	2）从活动指向对象表示活动对对象施加影响，如创建、删除
	3）从对象指向活动表示活动使用对象流中的对象

9、活动图建模
	1）识别描述工作流的对象、接口
	2）活动图当中一定存在初态和终态
	3）活动建模
	4）对动作流建模
		分支、合并；分岔、汇合
	5）优化
  补充：
  	1）循环表示
  		表示：用带虚线的矩形框把循环部分圈起来，在进入和退出循环的部分用四分的长矩
  			形条分割，将这个矩形看作活动（分割后的矩形横向排列）
