ANSYS——分析实例，平面对称问题

目录

一、问题描述

二、问题分析

三、单元类型设置、材料属性设置

四、建模

五、网格划分（映射网格划分）

六、对称边界条件的添加

方法1：利用面进行对称边界条件的施加

方式二：利用节点进行对称边界条件的施加

七、载荷的施加

八、求解（1/4模型结果展示）

八、扩展方式设置（完整模型的求解结果展示）

1.设置扩展模式：

2、全模型结果展示

九、重建完整模型的结果

1、模型创建

 2、网格划分

3、施加载荷

4、结果展示

​ 十、结果对比

1、位移对比

2、应力对比

结论

---

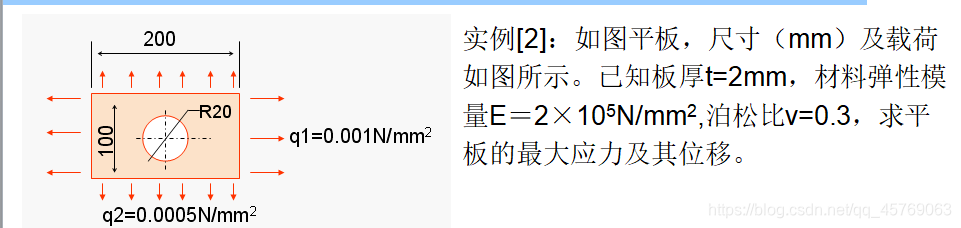

一、问题描述

二、问题分析

这是一块中间开孔的矩形板，对称性的一个简单的例子，板的材料是各向同性的，两端承受均布的拉力。板的左边一半和右边一半对称，上面一半和下面一半对称，也就是说，模型关于两个轴对称。同样，载荷和材料特性也关于相同的两个轴对称。由于几何模型、载荷材料具有相同的对称性，所以可以只建立模型的1/4并施加合适的对称边界条件，得到的结果同使用整体模型得到的结果应该是相同的

利用对称性的难点在于要知道施加什么样的边界条件可以得到对称的结果。一个轴或一个对称面有多个不同的自由度。对于带有中间孔的矩形板，其水平对称轴的垂直位移是相同的，同样垂直对称轴的水平位移是相同
