Mathematica中使用分段函数绘制流线图

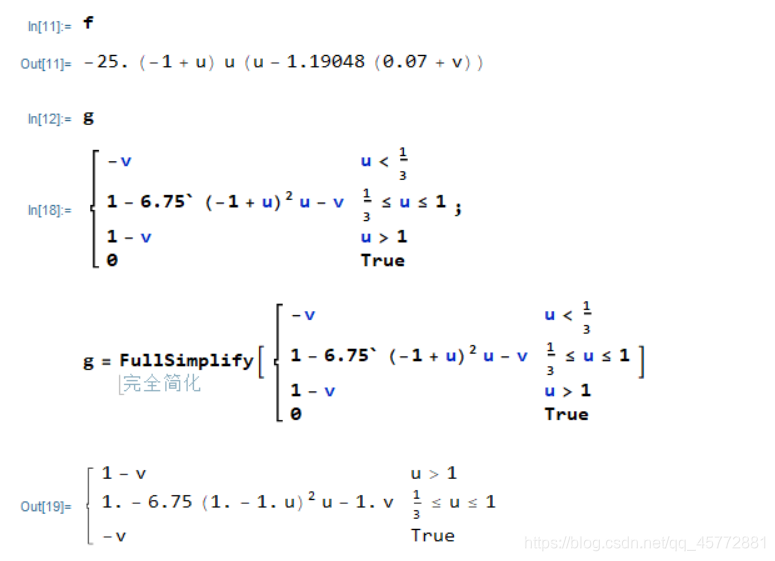

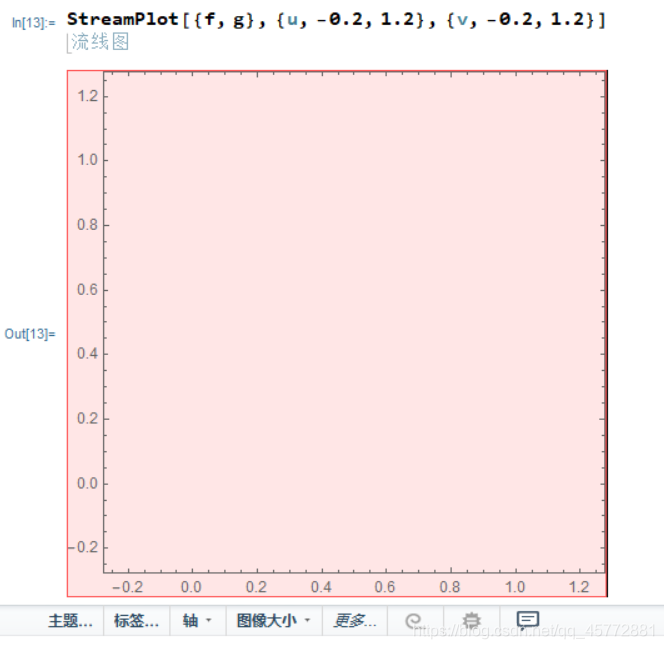

Mathematic中内置了绘制流线图的函数“StreamPlot”。笔者在这里使用此函数绘制流线图时发现“StreamPlot”不支持使用“Piecewise”创建的分段函数：

在这里插入图片描述
在这里插入图片描述

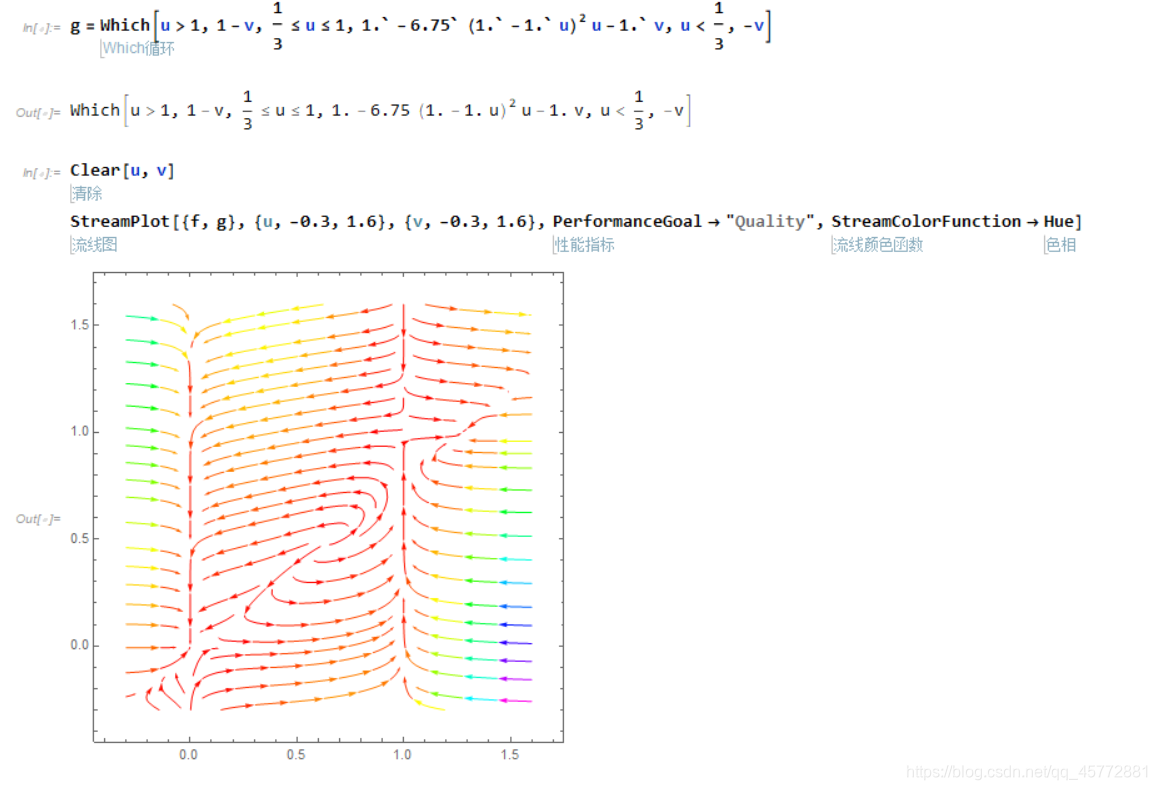

所以这里考虑使用另一种方法来表示分段函数：
在这里插入图片描述
如此一来，我们便可以使用分段函数绘制流线图了。若分段函数仅有两段，还可以使用“If”来表示。
由于不清楚Mathematica中是否可以使用逻辑表达式来表示分段函数，比如在Fortran里，g可表示为：

  g=-v*(u<=0.3333333)+(1-6.75*u*(u-1)**2-v)*(u<=1.and.u>=0.333333)+(1-v)*(u>1)

所以采用了此方法。

若有错误之处还请指出
