图的基本概念
-

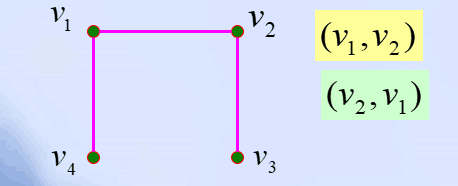

无序结点对: 结点对和次序无关
-

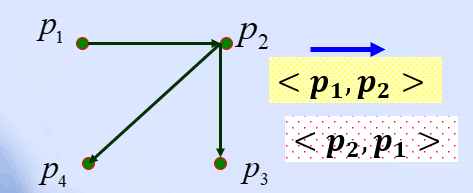

有序结点对: 结点对和次序有关
-
邻接 邻接是点与点或者边与边之间的关系。在无向图中,如果两个点之间至少有一条边相连,则称这两个点是邻接的。同样,如果两条边有共同的顶点,则两条边也是邻接的。
-
关联: 关联是点与边之间的关系。一个点如果是一条边的顶点之一,则称为该点与该边关联
-

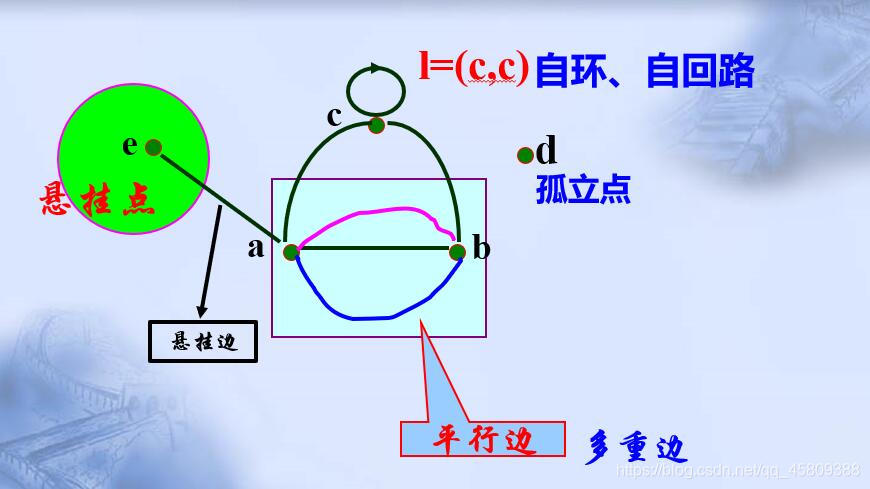

悬挂点: 度数为1的点
-
孤立点: 度数为0的点
-
自环,自回路
顶点的度
在无向图中,指与该顶点相关联的边的条数。
- 偶度顶点: 度数为偶数的顶点
奇度顶点: 度数为奇数的顶点 - 入度: 以结点v为终点的边数
d
i
(
v
)
d_i(v)
di(v) input
出度: 以结点v为起点的边数 d o ( v ) d_o(v) do(v) output
d ( v ) d(v) d(v)= d i ( v ) d_i(v) di(v)+ d o ( v ) d_o(v) do(v) - 有向图中,某个顶点有自环,则该顶点的出度和入度分别加1
图的分类
- 有向图: 图中的所有边均为有向边。
- 无向图: 图中的所有边均为无向边。
- 多重图: 含有平行边的图
- 简单图: 不含有自环和平行边的图
- 有限图: 顶点集和边集均为有限集的图
子图
- 子图: 图G’中的点集和边集为图G的子集(G’=<V’,E‘>,G=<V,E>且V’ ⊆ \subseteq ⊆V,E’ ⊆ \subseteq ⊆E)G’为G的子图
- 真子图: 图G’中的点集和边集为图G的子集(G’=<V’,E‘>,G=<V,E>且V’ ⊆ \subseteq ⊆V,E’ ⊂ \subset ⊂E)G’为G的子图
- 生成子图: 图G’中的点集与G相等,边集为G的子集(G’=<V’,E‘>,G=<V,E>且V’=V,G’ ⊆ \subseteq ⊆G)G’为G的生成子图
(n,m)图
- (n,m)图: 一个具有n个结点(阶)、m条边所组成的图。
- 零图: (n,0)一个没有边的图
- 平凡图: (1,0)只有一个点的图
- 空图: 顶点集和边集均为空
完全图

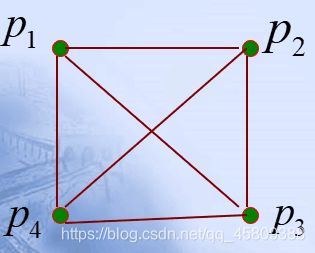

- 无向完全图: 无向简单图G (n,m) ,如果其n个结点中的每一个均与其余n-1个结点邻接。
边数m= n ( n − 1 ) 2 \frac{n(n-1)}2 2n(n−1)
- 有向完全图: 有向简单图G (n,m) , 如果其n个结点中的每一个均与其余n-1个结点邻接。
边数m=n(n-1)
补图
G的补图是由G的所有顶点和为了使G成为完全图所需要添加的那些边所组成的图。
d次正则图
每个顶点均有相同度d的图。
- n阶零图是0次正则图
- n个顶点的完全图是(n-1)次正则图。
定理 8.1
设 G = ( V , E ) G=(V,E) G=(V,E), ∑ v ∈ V d ( v ) = 2 ∣ E ∣ {\sum_{v\in V}^{}}d(v)=2|E| ∑v∈Vd(v)=2∣E∣
- 度数和必为偶数
- 任何(n,m)图中奇度顶点必为偶数个。
图的表示方法
- 定义描述法: 用点的集合和边的集合来表示
- 图形表示法: 用小圆圈——顶点;线段——边
- 矩阵表示法: 用二进制的数{0,1}表示图中点与点、点与边的关系
有权图
- 权: 附在边旁说明某种信息的数据
- 有权边(带权边): 带有权的边
- 有权图(带权图): 图中的边均是有权边之图
通路 回路 连通图

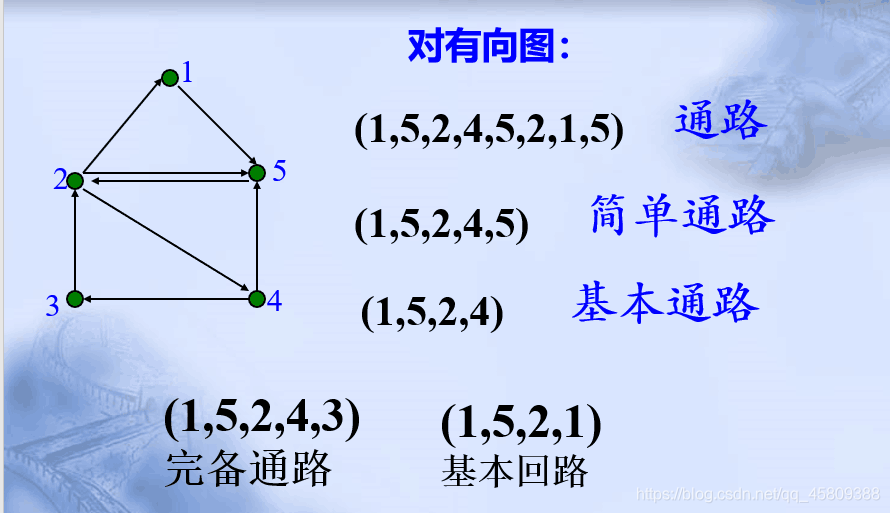

通路
- 简单通路: 若通路中的所有边互不相同称为简单通路
- 基本通路: 若通路中的所有顶点互不相同称为基本通路。
- 基本通路一定是简单通路
- 完备通路: 该通路既是简单回路,又是基本回路
回路
- 基本回路: 若回路长度大于等于3,且所有顶点除了起点和终点是相同点外,没有其他相同顶点在回路中出现。
短程
短程(距离):两个顶点间有若干条通路,必有一条长度最短(经过的边最少)
定理 8.2
一个有向(n,m)图中任何基本通路长度不超过(n-1),而任何基本回路长度均不超过n。
连通图
可达
设 G = < V , E > G=<V,E> G=<V,E>, P,Q是两个顶点 ,若存在一条从P到Q的通路,则称P到Q是可达的
无向图连通
一个无向图G,如果它的任何两结点间均是可达的,则称图G为连通图;否则,称为非连通图。

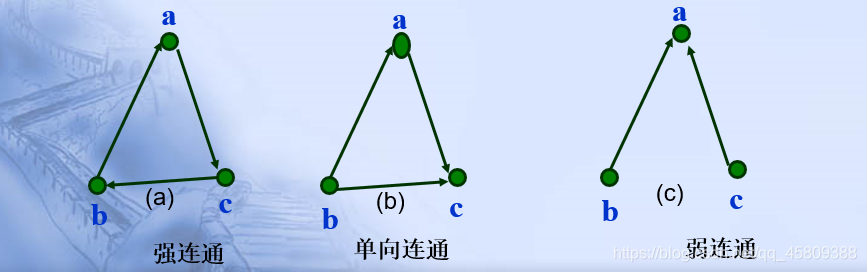

有向图连通
一个有向连通图G,
- 弱连通: 如果忽略边的方向后其无向图是连通的
- 单向连通: 如果其任何两点间至少存在一向是可达的
- 强连通: 如果其任何两点间均是互相可达的
三者关系
- 强连通一定是弱连通,一定是单向连通
- 单向连通一定是弱连通
强连通判定
一个有向图D是强连通
↔
\leftrightarrow
↔ D中有一个回路,它至少包含每个顶点一次
图的矩阵表示
邻接矩阵
描述结点与结点之间的关系
a
=
(
a
i
j
)
n
∗
n
a=(a_{ij})_{n*n}
a=(aij)n∗n
M
i
j
=
{
1
v
i
与
v
j
是
邻
接
的
0
M_{ij}=\left\{\begin{array}{l}1\;v_i与v_j是邻接的\\0\end{array}\right.
Mij={1vi与vj是邻接的0

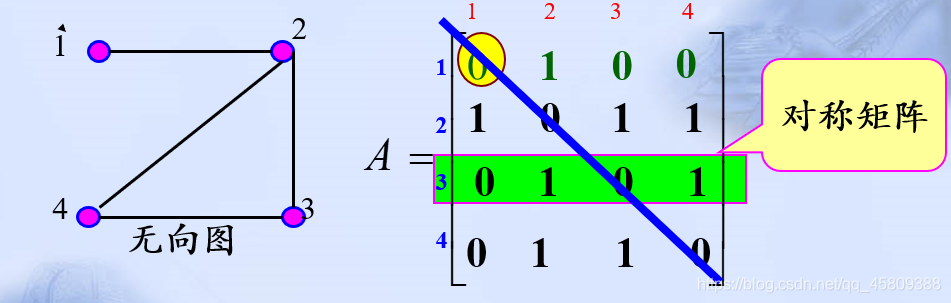

无向图
- 无向图的邻接矩阵是对称的
- 每行元素之和恰好为该顶点的度
- 所有元素之和等于2m

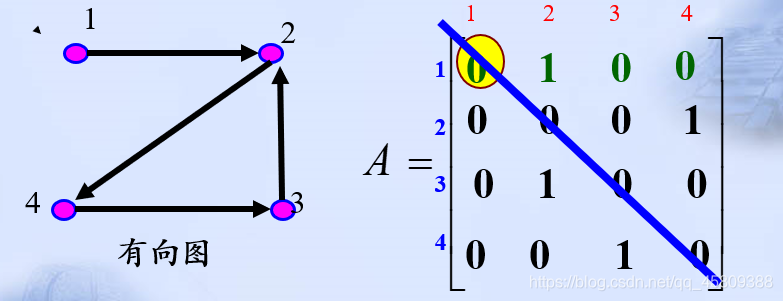

有向图
-
有向图的邻接矩阵一般是不对称的
-
求一个有向图某点的度数:入度+出度
将该点对应的行列布尔数相加,分别即为出度和入度的度数
d o ( v i ) = ∑ k = 1 n a i k d_o(v_i)={\sum_{k=1}^{n}}a_{ik} do(vi)=∑k=1naik
d i ( v i ) = ∑ k = 1 n a k i d_i(v_i)={\sum_{k=1}^{n}}a_{ki} di(vi)=∑k=1naki
d ( v i ) = d o ( v i ) + d i ( v i ) d(v_i)=d_o(v_i)+d_i(v_i) d(vi)=do(vi)+di(vi)A = [ 0 1 0 0 0 0 0 1 0 1 0 0 0 0 1 0 ] A=\begin{bmatrix}0&1&0&0\\0&0&0&1\\0&1&0&0\\0&0&1&0\end{bmatrix} A=⎣⎢⎢⎡0000101000010100⎦⎥⎥⎤
2的度数=(0+0+0+1)+(1+0+1+0)=3
特殊矩阵
- 若邻接矩阵的元素全为零,则对应的图是零图。
- 若邻接矩阵除主对角线元素为0,其他全为1,则对应的图是连通的且为简单完全图。
定理 8.3(矩阵相乘)
设邻接矩阵为A的无向简单图,则 A k A^k Ak(k=1,2,3…)的元素是连接 v i v_i vi到 v j v_j vj的长度为k的通路的总数,而 a i i k a_{ii}^k aiik为 v i v_i vi到 v i v_i vi长度为k的回路总数。
可达矩阵
M i j = { 1 v i 与 v j 是 可 达 的 0 M_{ij}=\left\{\begin{array}{l}1\;v_i与v_j是可达的\\0\end{array}\right. Mij={1vi与vj是可达的0

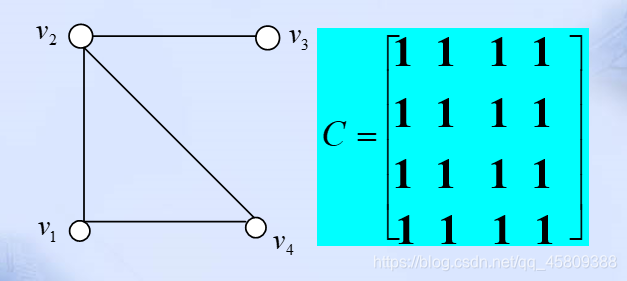

连通矩阵
对无向图G, n阶方阵C称为G的连通矩阵

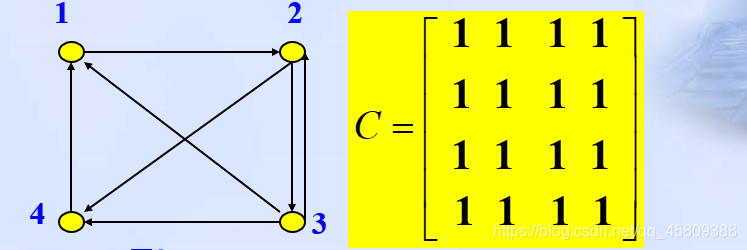

可达矩阵
对有向图D, n阶方阵C称为可达矩阵
求可达矩阵方法
法一: A为邻接矩阵
P
=
A
+
A
2
+
A
3
+
.
.
.
+
A
n
P=A+A^2+A^3+...+A^n
P=A+A2+A3+...+An
法二: 邻接矩阵A当作关系矩阵,求连通矩阵就相当于求A的传递闭包。 $t®=U_{i=1}^\infty =R\cup R^2\cup R^3\cup…\cup R^n\$
关联矩阵

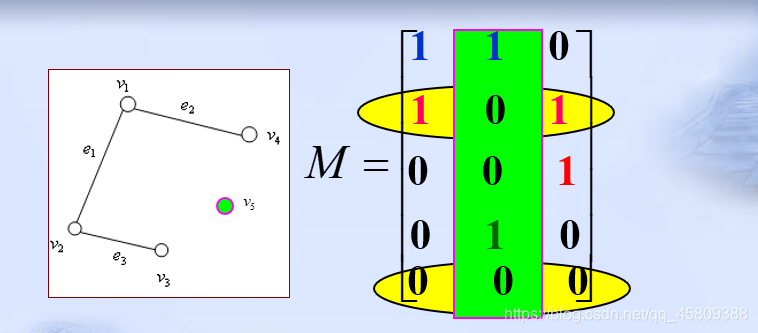

无向图
对于无自环的无向图G,其关联矩阵
M
G
=
(
a
i
j
)
n
∗
m
M_G=(a_{ij})_{n*m}
MG=(aij)n∗m
M
i
j
=
{
1
v
i
与
e
j
是
关
联
的
0
M_{ij}=\left\{\begin{array}{l}1\;v_i与e_j是关联的\\0\end{array}\right.
Mij={1vi与ej是关联的0
- 关联矩阵中每列包含两个1;(一个边必和两个点关联)
- 每行元素之和等于该顶点的度;
- 一行元素全为0,对应的顶点为孤立点

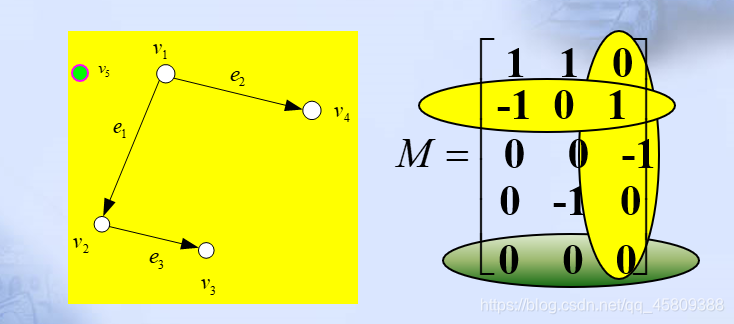

有向图
M i j = { 1 v i 是 e j 的 起 点 − 1 v i 是 e j 的 终 点 0 M_{ij}=\left\{\begin{array}{l}1\;v_i是e_j的起点\\-1\;v_i是e_j的终点\\0\end{array}\right. Mij=⎩⎨⎧1vi是ej的起点−1vi是ej的终点0
- 关联矩阵中每列包含两个1;
- 每行中1的个数为该点的出度,-1的个数即为该点的入度
- 一行元素全为0,对应的顶点为孤立点
