前言

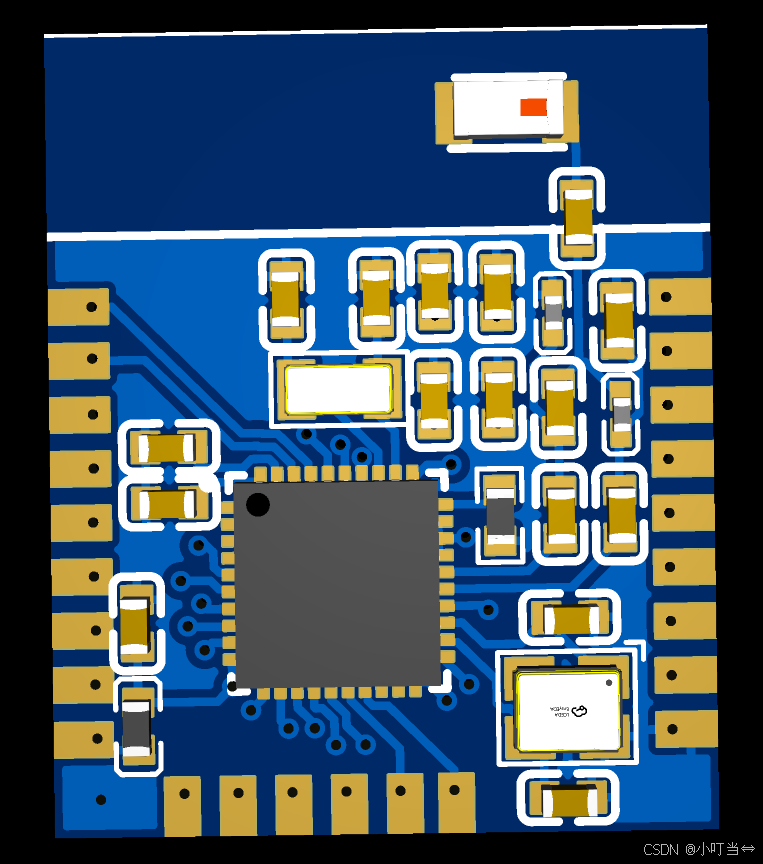

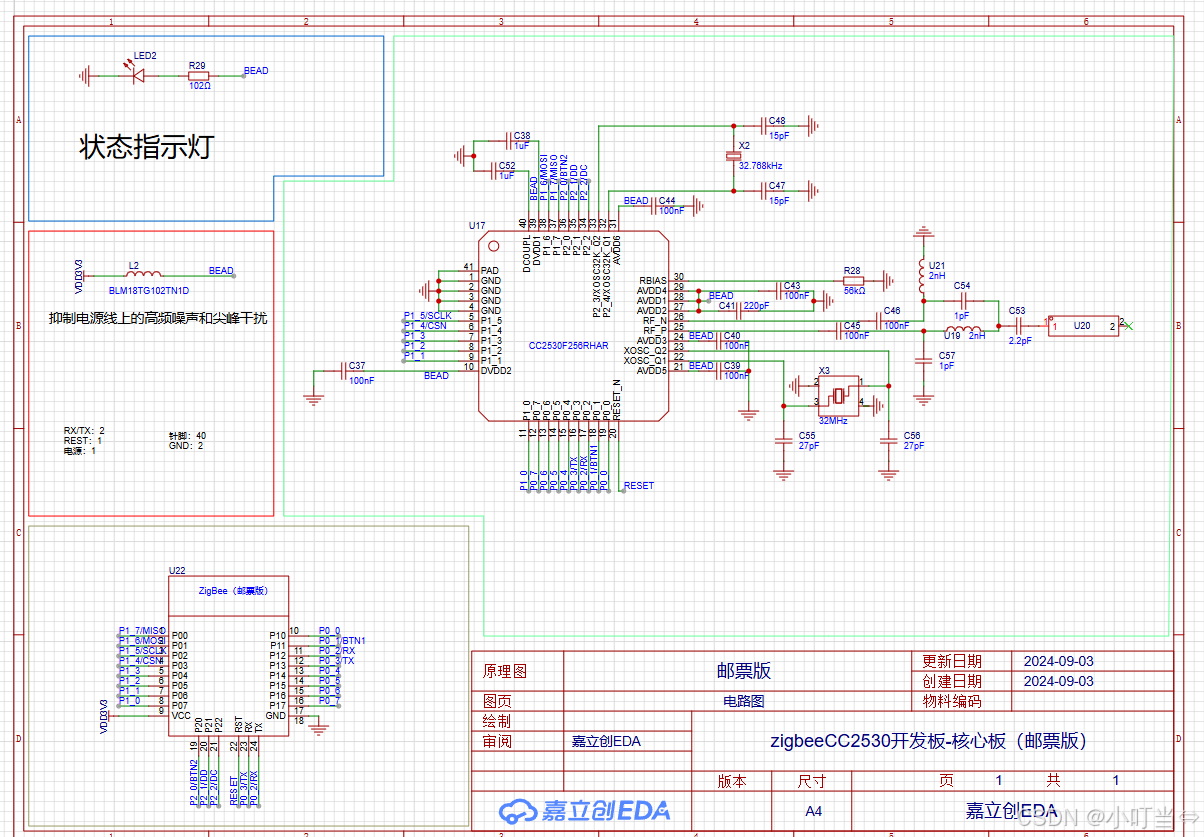

在前面我们学习了ZigBee的相关知识,没有硬件怎么能行,于是乎有了这篇文章,本文中将使用立创EDA专业版来制作几个不同的核心板、底板、拓展版,以此来丰富经验。
如果你还没有制作硬件的经验,那么巧了,我们一起学习吧!!!
一、认识“立创”
(一)立创EDA专业版
嘉立创EDA是一款基于浏览器的,友好易用的,强大的EDA(Electronics Design Automation: 电子设计自动化)工具,起于2010年,现属于嘉立创旗下的一个重要部门。 嘉立创EDA服务于广大电子工程师、教育者、学生、爱好者和电子设计企业。致力于中小电路(1万Pin左右)的原理图、电路图绘制,仿真,PCB设计及制造一站式体验。
嘉立创EDA具有以下特点:
- 轻量级:嘉立创EDA可以不需要安装任何软件或插件。只需打开浏览器即可使用,也可以下载客户端支持离线使用。浏览器推荐谷歌浏览器,Edge浏览器和火狐浏览器。
- 高性能:在浏览器也可以实现传统主流EDA工具相同的运行效率与速度。部分性能甚至更优。
- 多年积累:嘉立创EDA是知名在线EDA软件EasyEDA的国内版本,嘉立创EDA专注国内用户,EasyEDA专注国外用户
- 跨平台:无论你使用的是Linux, Mac, Windows,在何处使用,访问地址:https://pro.lceda.cn/editor
https://pro.lceda.cn/editor
- 自主可控:完全由中国人独立开发,拥有独立自主知识产权。
- 良好支持:国内用户提供友好的社区支持。社区请访问:嘉立创社区-电子技术论坛-机械电气社区-广受工程师欢迎的电子论坛嘉立创社区联合全球电子/机械产业领先行业专家,为中国研发工程师及广大爱好者,提供全面的技术、产业在线社区交流服务,是目前最具人气之一的社区平台
https://www.jlc-bbs.com/eda
- 更新迅速:积极响应用户需求,快速更新,满足用户不同需求。
- 特色功能:具有创新的特色功能,更符合国人使用习惯,提升作业效率。
本章节将简单、快速、全流程给你介绍该如何使用嘉立创EDA专业版,完成快速入门。实现两小时入门,三天精通。
下载中心 - 立创EDA (easyeda.com)https://easyeda.com/page/download
1.简介
嘉立创EDA目前有两个版本,嘉立创EDA专业版和嘉立创EDA标准版。
嘉立创EDA专业版,是由嘉立创EDA团队倾力打造的一款全新EDA设计工具,于2019年末正式推向市场。与此同时,嘉立创EDA标准版将暂停版本更新迭代,以保持系统的稳定性和安全性,仅进行必要的日常维护。请用户注意,嘉立创EDA标准版的部分特定功能及宽松限制在嘉立创EDA专业版中可能不再适用或存在调整。
嘉立创EDA专业版的数据和嘉立创EDA标准版的数据不互通,请查看最下面的导入章节,导入标准版的工程文件。
2.嘉立创EDA专业版
- 功能更加强大,标准版的遗留问题都会解决掉,全新的 PCB 绘制。
- PCB 基于 WebGL 引擎,可以流畅提供数万焊盘的PCB设计。
- 各种约束也会加强,提供更加强大的规则管理等。
- 更强大的器件选型功能,不需要频繁在立创商城和嘉立创EDA编辑器之间来回切换。
- 提供了器件概念,器件 = 符号 + 封装 + 3D模型 + 属性,只允许放置器件在原理图/PCB画布中。加强库的复用。
- 支持层次图绘制,可以支持多达 500 页原理图页绘制,PCB 支持五万个元件依然可以流畅缩放和平移和布线。
- 支持一个工程多个单板设计。
- 更强大的 DXF 导入导出,更强大的 PDF 导出。
- 实现自动布线功能,相较于标准版需要外接自动布线插件,使用更加便捷。
嘉立创EDA专业版还在不断开发中,嘉立创EDA标准版原有的一些功能将逐步提供。
3.嘉立创EDA专业版文件类型介绍
嘉立创EDA标准版的文件类型后缀基本都是 json ,在嘉立创EDA专业版我们扩展了很多个文件类型,不再使用 json 后缀存储工程文档。以下列出专业版专属的一些文件类型。
文件后缀 | 文件类型 | 备注 |
---|---|---|
zip | 压缩包文件 | 工程压缩包,Gerber压缩包,PDF压缩包等,具体需要看文件名前缀 |
elib | 离线客户端元件库文件 | 里面存放了各种库文件,如:器件、符号、封装等 |
eprj | 离线客户端工程文件 | 是客户端专用的工程文件,可以直接被客户端离线模式打开 |
efoo | 封装文件 | 工程压缩包内的封装库文件 |
esym | 符号文件 | 工程压缩包内的符号库文件 |
epan | 面板文件 | 工程压缩包内的面板文件 |
esch | 原理图文件 | 工程压缩包内的原理图文件 |
epcb | PCB文件 | 工程压缩包内的PCB文件 |
ecop | 铺铜文件 | 工程压缩包内铺铜的路径文件 |
eins | 实例值文件 | 工程压缩包内,原理图的实例值属性的存储文件 |
efon | 字体文件 | 工程压缩包内,PCB字体的路径文件 |
epanm | 面板制造文件 | 面板导出的面板制造文件 |
enet | 网表文件 | 原理图导出的嘉立创EDA专业版网表文件 |
json | 配置文件 | 编辑器导出的各种配置文件,具体看文件名前缀 |
4.使用界面
嘉立创EDA专业版提供一个现代简约易用的界面,可以很方便找到常用的功能入口。
(1)顶部菜单
提供左上角的顶部菜单,和右上角的用户菜单。
顶部菜单展开时,可以用方向键控制菜单的切换和选中。

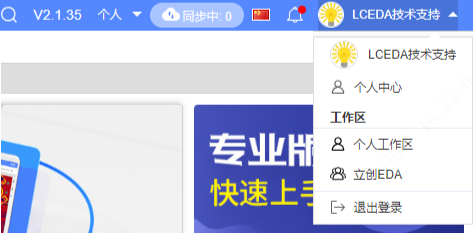

在头像下拉支持打开个人中心和工作区,和退出登录。头像左侧可以查看更新信息、点击跳转查看消息、切换编辑器语言、查看工程与云端的同步状态、切换工作区、查看编辑器版本、全站搜索。
(2)顶部工具栏
根据不同页签和场景,会显示不同的快捷工具图标,可以在设置-顶部工具栏进行自定义设置。
(3)页签行
开始页页签会固定显示在页签行,打开工程图页后,页签会显示对应图页,方便用户切换图页和开始页。
关闭页签时,会回到上一个操作的页签。
(4)右键菜单
- 关闭标签:关闭右键焦点标签。
- 关闭其他标签:关闭除右键焦点外的其他标签。
- 关闭所有标签:关闭除开始页以外的其他标签。
(5)快捷键
支持用快捷键Shift+1和2切换上一个、下一个操作的页签
支持用快捷键关闭标签(Shift+`)
支持快捷键关闭所有标签(Ctrl+Shift+`)
可以在设置-快捷键中设置和修改更多快捷键。
(6)工程列表

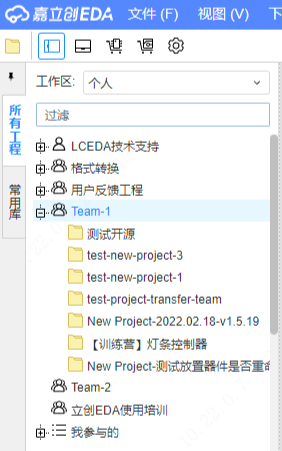

嘉立创EDA专业版的左侧面板是显示当前用户的所有工程,包括加入的团队工程,双击可打开工程。

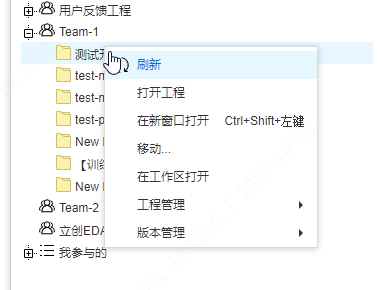

支持切换工作区的工程列表,搜索工程,也支持工程右键菜单等操作

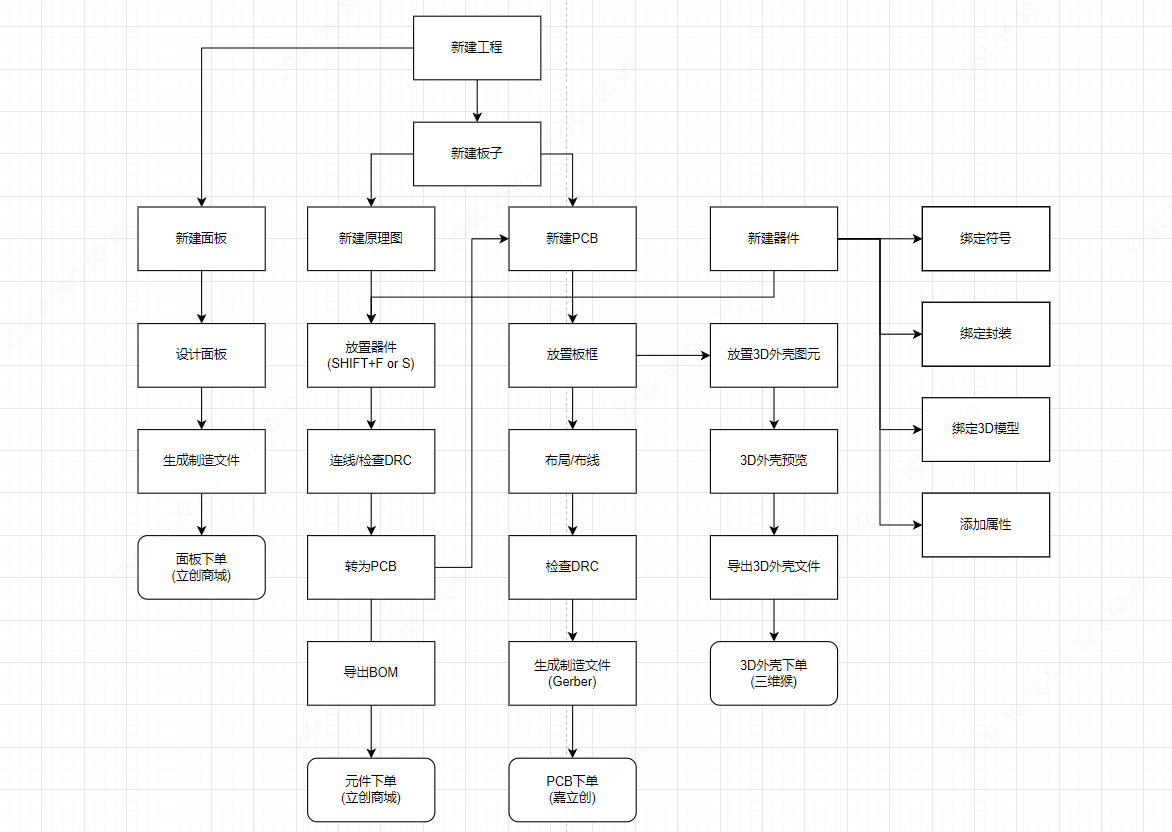

5.设计流程
简单的设计流程如下:
1、如果没有需要的库,则先画库:器件,符号,封装。器件需要绑定符号和封装。
2、新建工程,放置器件在原理图
3、原理图转PCB
4、导出BOM和Gerber下单。
6.个人设置
嘉立创EDA专业版具备个人设置同步功能,该功能确保用户在任何浏览器上登录时,其个性化设置都会自动与服务器同步更新,减少了因重复配置而产生的不便。
(这个选项太多了,有需要的可以去官方文档查看)
嘉立创EDA专业版快速入门 | 嘉立创EDA专业版用户指南https://prodocs.easyeda.com/cn/quick-start.html
7.快捷键
嘉立创EDA专业版提供了很多快捷键供用户使用,每一个快捷键均可以进行配置。
进入快捷键配置选项:

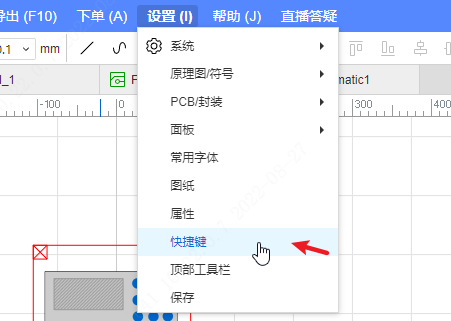

顶部菜单 - 设置 - 快捷键
注意:
- 从v1.8开始,将支持顶部菜单通过单键方式呼出,以便实现连续按单键应用功能。所以之前设置的一些单键功能可能会被清空,预留单键给顶部菜单使用,你可以在确保快捷键不冲突的情况下,在快捷设置里面重新设置单键快捷键。
8.默认的快捷键列表
功能 | 快捷键 | 备注 |
---|---|---|
取消绘制状态(默认) /关闭弹窗 | 鼠标右键(单击),ESC | |
打开工程 | Ctrl+O | |
新建工程 | Shift+N | |
保存 | Ctrl+Shift+S | |
保存全部 | Ctrl+S | |
撤销 | Ctrl+Z | |
重做 | Ctrl+Y | |
剪切 | Ctrl+X | |
复制 | Ctrl+C | |
粘贴 | Ctrl+V | |
交叉选择 | Shift+X | |
局传递 | Ctrl+Shift+X | |
根据中心移动 | M | |
删除所选 | Delete | |
上一页 | Page Up | |
下一页/新建图页 | Page Down | |
上一个部件 | Page Up | |
下一个部件/新建部件 | Page Down | |
全屏 | F11 | |
全选 | Ctrl+A | |
查找替换 | Ctrl+F | |
查找相似对象 | Ctrl+Shift+F | |
放大 | A | v1.8开始不默认设置,需自行设置,预留单键给顶部菜单使用 |
缩小 | Z | v1.8开始不默认设置,需自行设置,预留单键给顶部菜单使用 |
适应全部 | K | |
视图向左滚动 | Left | |
视图向右滚动 | Right | |
视图向上滚动 | Up | |
视图向下滚动 | Down | |
高亮网络 | H | |
取消高亮网络 | SHIFT+H | |
单位 | Q | |
展开/收起底部面板:元件库,DRC,查找结构,日志 | S | |
左向旋转 | Space | |
左对齐 | Ctrl+Shift+L | |
左右居中 | Shift+Alt+E | |
右对齐 | Ctrl+Shift+R | |
顶部对齐 | Ctrl+Shift+O | |
上下居中 | Shift+Alt+H | |
底部对齐 | Ctrl+Shift+B | |
对齐网格 | Ctrl+Shift+G | |
水平等距分布 | Ctrl+Shift+H | |
垂直等距分布 | Ctrl+Shift+E | |
左移所选图形 | Left | |
右移所选图形 | Right | |
上移所选图形 | Up | |
下移所选图形 | Down | |
放置元素时显示属性对话框 | Tab | |
选中对象时切换选中范围 | Tab | |
绘制矩形时,保持为正方形;绘制导线时鼠标横向或纵向走向 | Shift(长按) | |
移动画布(默认) | 鼠标右键(长按) | |
重复到光标 | Ctrl+D | |
重复到其他层 | Ctrl+Shift+D | |
组合选中 | Ctrl+G | |
取消组合 | Shift+G | |
新窗口打开文档 | Ctrl+Shift+左键 | |
关闭当前标签 | Shift+W | |
关闭所有标签 | Shift+Alt+W | |
打开帮助文档 | F1 |
(1)原理图/符号快捷键
功能 | 快捷键 |
---|---|
绘制导线 | W |
绘制总线 | B |
绘制引脚 | P |
绘制圆弧 | Alt+A |
绘制矩形 | R |
绘制圆形 | Alt+C |
绘制折线 | Alt+L |
绘制文本 | T |
放置网络标签 | N |
高亮/取消高亮网络导线 | H |
放置器件对话框 | Shift+F |
放置引脚元素时显示引脚属性对话框 | Tab |
放置网络标签时显示网络标签信息对话框 | Tab |
放置网络端口时显示网络端口名称信息对话框 | Tab |
(2)PCB/封装快捷键
功能 | 快捷键 |
---|---|
布线 | W |
布线时切换常用线宽 | Shift+W |
布线/放置过孔时切换常用过孔 | Shift+V |
差分对布线 | Alt+D |
等长调整布线 | Shift+A |
等长调节时增大间隙 | Num+ |
等长调节时减小间隙 | Num- |
高亮/取消高亮网络导线 | H |
显示/隐藏所选飞线 | Ctrl+R |
取消全部高亮 | Shift+H |
切换图层亮度 | Shift+S |
翻转板子 | F |
放置过孔 | V |
放置单个焊盘 | P |
组合选中 | Ctrl+G |
取消组合 | Shift+G |
左右翻转 | X |
上下翻转 | Y |
单路布线 | W |
布线拐角 | L |
距离 | ALT+M |
命令 | C |
切换单位 | Q |
切换到顶层 | T |
切换到底层 | B |
切换到内层1 | 1 |
切换到内层2 | 2 |
切换到内层3 | 3 |
切换到内层4 | 4 |
切换到下一个铜层 | Num* |
切换到上一个铜层 | Shift+Num* |
隐藏/显示铺铜区域 | Shift+M |
重建所有铺铜 | Shift+B |
完成 | Enter |
取消 | Esc |
回退 | Backspace |
选择重叠图元 | G |
绘制时翻转路径 | Space |
显示全部图层 | Ctrl+L |
临时显示/隐藏网络名 | Ctrl+Q |
吸附 | Alt+S |
9.绘制彩色丝印
得益于嘉立创PCB的工艺支持,嘉立创EDA可以非常方便地支持绘制彩色丝印。
支持导入彩色图片,和对字符设置颜色以及设置板子颜色,导出制造文件后在嘉立创下单。
开启彩色丝印

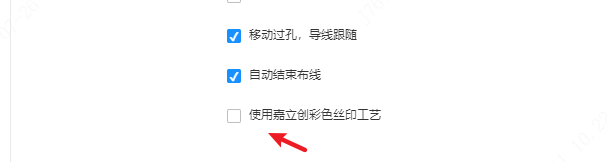

需要先在 PCB 设置里面开启“使用嘉立创彩色丝印工艺”选项。
操作入口:
- 设置 - PCB - 常用 - 使用嘉立创彩色丝印工艺
导入彩色图片

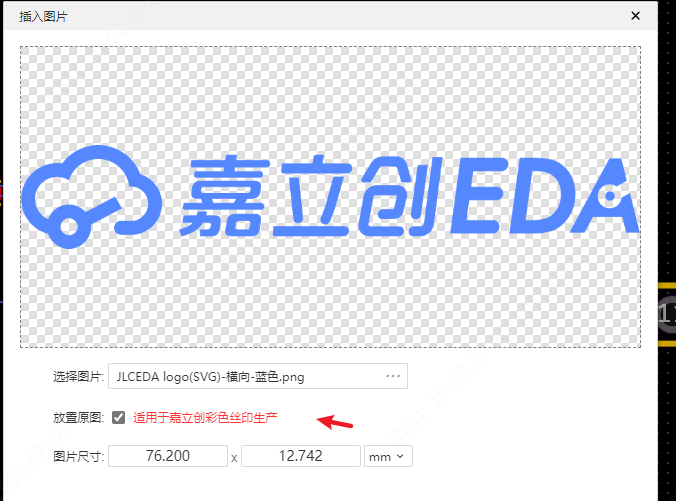

嘉立创EDA支持导入彩色图片,预览图片时,选择放置原图。入口:顶部菜单 - 放置 - 图片,选择PNG或者jpg格式图片大小在2M以内。如果导入的图片发现没有放置原图勾选项,请更换其他格式的图片。

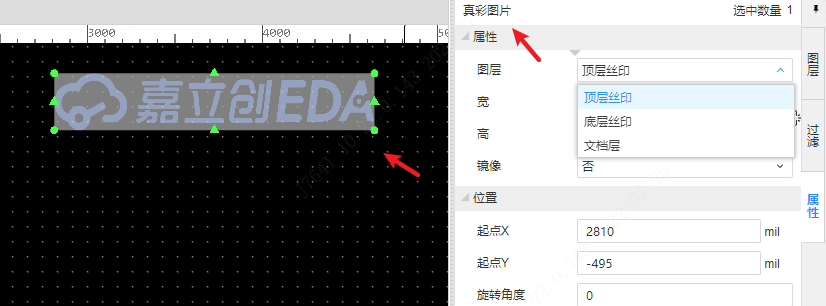

将会自动放在顶层丝印层,你也可以切换到文档层或底层丝印层。
设置元件丝印颜色

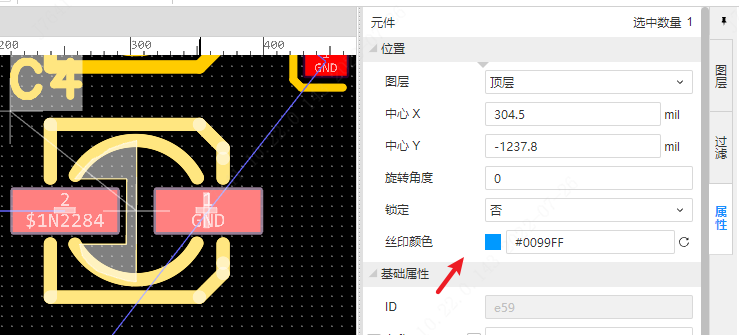

选中元件后,可以在右边属性面板进行设置丝印颜色
元件的内部线条文本,位号等属性,在制造时均会使用该颜色进行生产。
设置板子丝印颜色

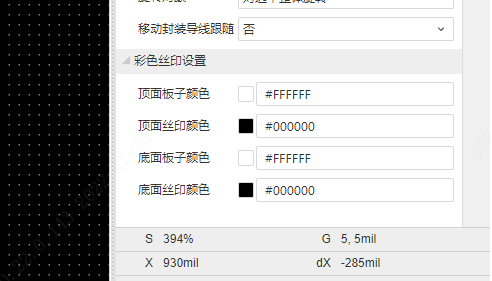

点击画布空白处后,右侧属性面板,可以看到彩色丝印设置
顶面/底面板子颜色:默认白色。因为板子需要彩色印刷,所以需要先打印一层底色,该颜色设置就是该底色的颜色。
顶面/底面丝印颜色:默认的丝印颜色,比如位号,元件的外形丝印的颜色。如果元件有单独设置丝印颜色,则会优先使用单独的颜色。
预览彩色丝印
在顶部菜单 - 视图 - 2D/3D预览,可以对彩色丝印和图片进行预览。

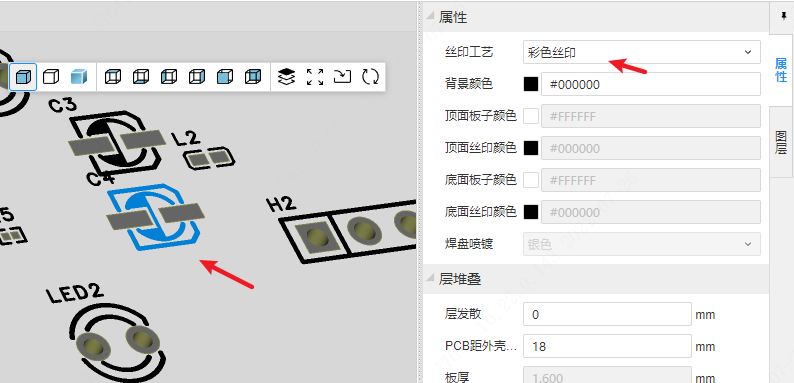

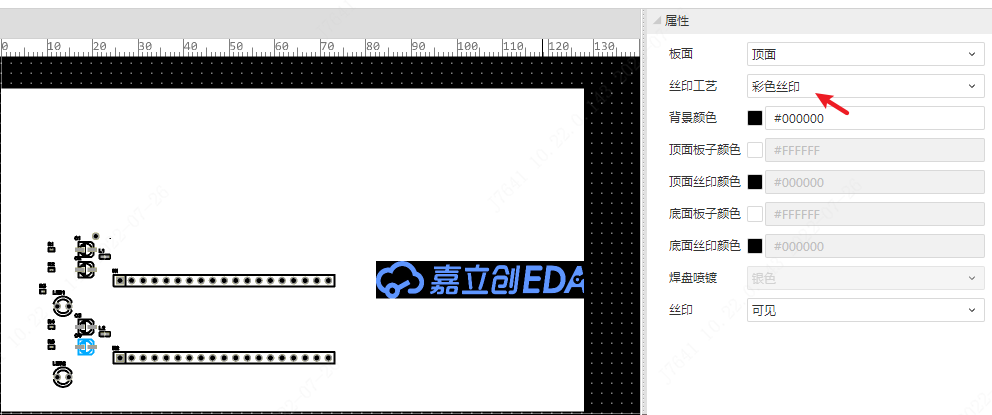

在预览界面右边属性面板,修改丝印工艺为彩色丝印,就可以看到彩色打印的效果。
导出制造文件
完成彩色丝印的设置和编辑后,输出彩色丝印制作文件。
入口:顶部菜单 - 导出 - PCB制板文件(Gerber)

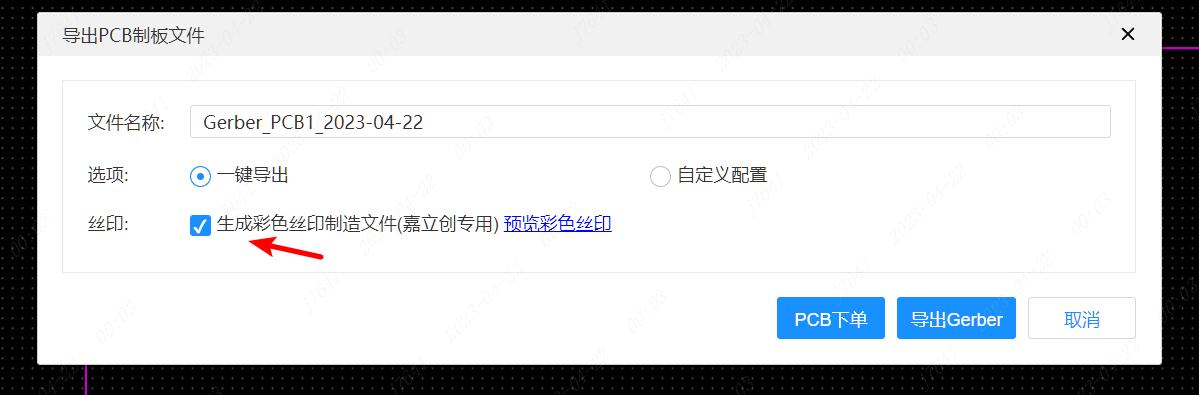

勾选导出彩色丝印选项,导出Gerber即可。

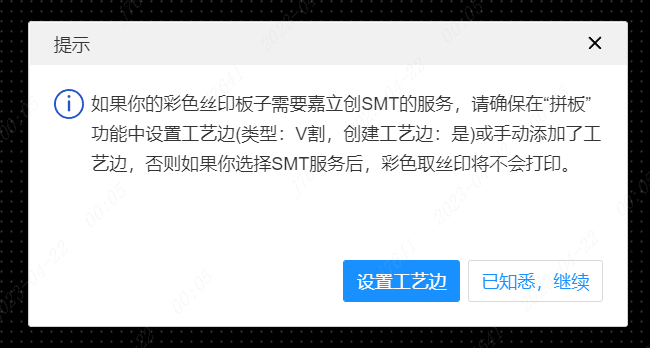

注意,如如果你的彩色丝印板子需要嘉立创SMT的服务,请确保在“拼板”功能中设置工艺边(类型:V割,创建工艺边:是)或手动添加了工艺边,否则如果你选择SMT服务后,彩色取丝印将不会打印。

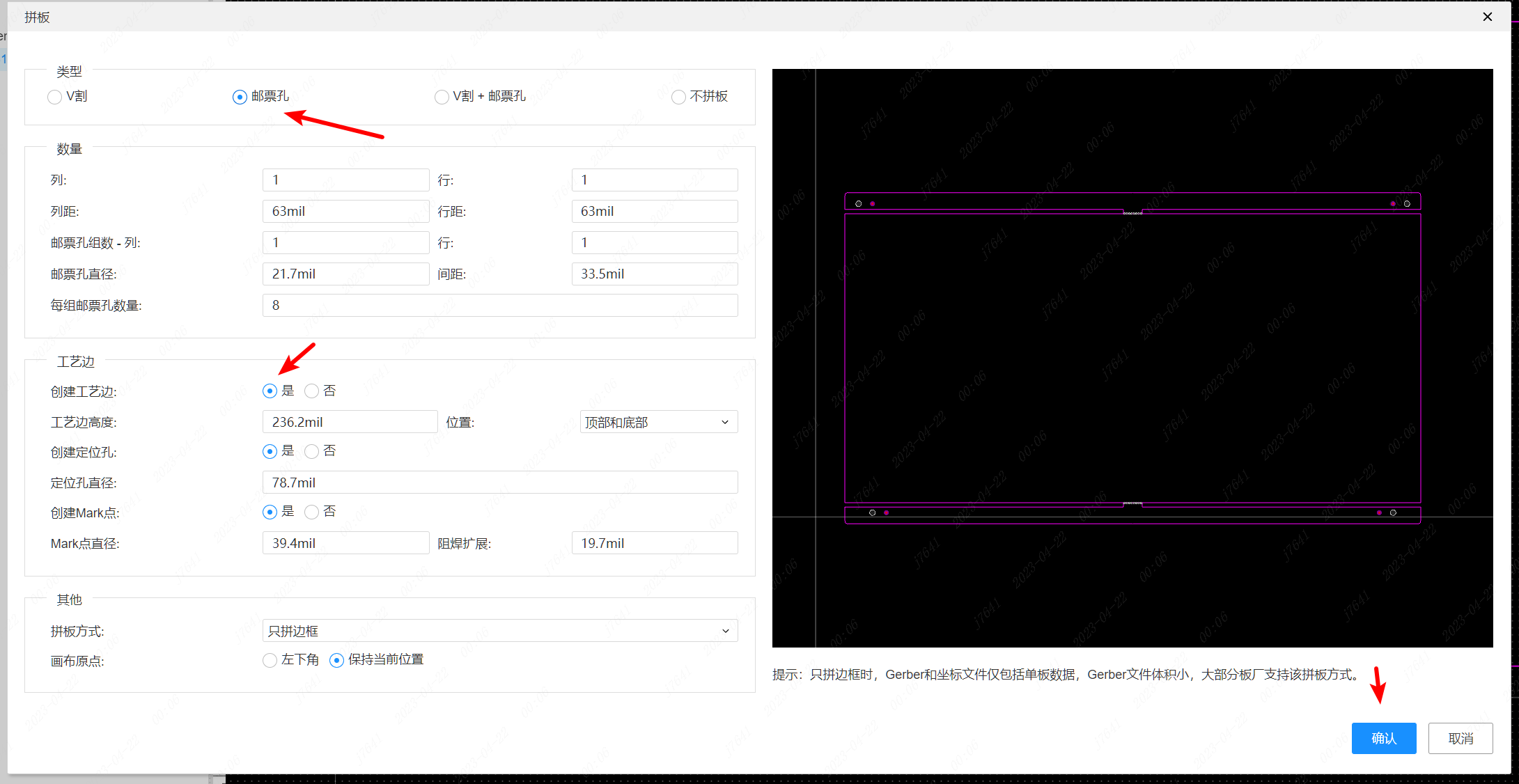

点击“设置工艺边”按钮,选择邮票孔或者V割,设置工艺边。拼板数量可以保持1x1,如果你有更多拼板需求可以设置其他数量。

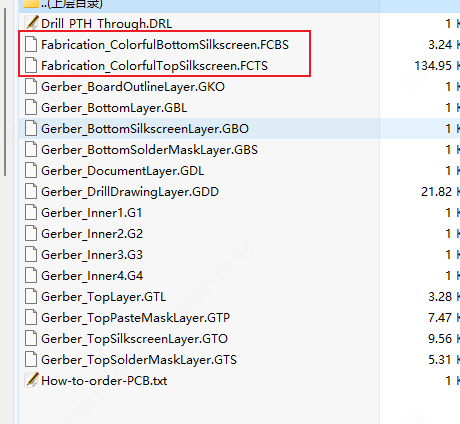

导出Gerber后,Gerber压缩包里面会包含嘉立创彩色丝印专用文件。
彩色丝印的生产工艺的声明(非常重要下单必看):
-
嘉立创EDA彩色丝印的生产文件是脱离Gerber的,嘉立创为了保证客户设计的PCB符合我们的工艺条件,会对客户的gerber原稿进行微调,但是我们并不会将Gerber的调整映射到彩色丝印的文件中(如果gerber调整的数据超过我们设置的误差0.2MM,那么您的彩色丝印将不会生成生产文件),所以在设计的过程中需要注意以下可能会影响彩色丝印生产的情况。
-
工艺边设置:拼板后尺寸长度需要≥70MM,如果小于这个值,提交嘉立创审核后,客服会询问是否去掉工艺边,如果让嘉立创帮你去掉工艺边,就会导致彩色丝印拼板失败,从而影响彩色丝印的生产
立创还有很多惊喜,受限于本文的题目,对于立创的介绍就到这里,无论是立创官网还是B站上,立创的教学都很详细,大家感兴趣的话可以去深入了解一下,下面我们开始正题。
