一、常用电子元器件

1——USB Type C 接口引脚详解

特点

Type C 是一组对称的连接器，在使用的过程中不需要如同使用 USBA，MinUSB，MicroUSB 那样来辨别接口方向。其次能够承受较高的功率所以可以支持高达 100W 的功率，所以使用该接口可以更好的支持快速充电，以及支持更高的数据吞吐量，普通规格也达到 10 Gb/s 的数据带宽，可用于高清视频的传输。对于同时满足以上的要求 USBA，MinUSB，MicroUSB 接口无法达到的。

接口定义

从上图的 Type C 公头和母口的引脚排列可以知道 Type C 的引脚功能是上下对称的，所以公头无论以什么方向接入母口两者的功能引脚都可以完美对接。

作用

最早快充协议属于高通发布的 QC 充电协议，该协议通过提高充电适配器的输出电压从而提高充电功率。既需要与适配器进行协议通信，让适配器调整输出电压，在 QC 协议中通信使用的是 USB2.0 的 DP 和DM 引脚，这样带来的问题是充电的时，对 USB 通信造成影响。为了解决这个问题 PD 快充协议对电源设备的识别通过 CC1 和 CC2 引脚来进行，从而避免了 QC 协议中 对 DP 和 DM 引脚的占用。使得 PD 协议快充在充电的同时，数据传输也可以稳定进行。

普通的MCU都没有USB3.0，只有USB2.0，使用24Pin的TypeC很浪费，于是就有了16Pin的TypeC。

16Pin TypeC在24Pin的基础上阉割了USB3.0的TX1/2、RX1/2，保留了SBU1/2、CC1/2、USB2.0的D+D-，除了没有USB3.0/3.1高速传输外，其他别无二致，同样支持 PD快充、音频设备、HDMI传输、调试模式等功能。
  我们所说的16Pin TypeC和12Pin TypeC其实是同一种接口。16Pin一般为接口厂家、封装的正式名称，而日常生活中习惯称呼为12Pin。这是因为接口设计时，将TypeC母座两端的两个Vbus和GND出线都并拢了起来，虽然从口那里看是16条出线，但座子后面的焊盘只有12个。
  

————————————————

主从设备

关于6P引脚的简介

对于仅需支持充电，那么 USB2.0 D+ 和 D- 引脚也可移除进一步节约接口制造成本。6Pin Type C 仅保留Vbus、GND、CC1、CC2 引脚。接口两侧同样对称分布 Vbus 和 GND ，CC1，CC2 引脚用于支持正反接入，以及快充协议的支持，具体可以看下图的实物图。

6Pin Type-C接口主要用于不需要USB通信的设备，如玩具、牙刷等生活用品。它仅保留了最基本的电源和配置通道引脚，具体定义如下：

VBUS：总线电源，用于提供电力。

GND：接地。

CC1和CC2：配置通道，用于设备识别和电源请求。

---

2——常用通信芯片

CH343P

最高串口速度： 6Mbps,比CH340的2M，快3倍

概述

CH343 是一个 USB 总线的转接芯片，实现 USB 转高速异步串口，同时支持 115200bps 及以下通讯波特率的自动识别和动态自适应，提供了常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备或者 MCU 直接升级到 USB 总线。

特点

全速 USB 设备接口，兼容 USB V2.0。
内置固件，仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
支持免安装的操作系统内置 CDC 类驱动程序或者多功能高速率的 VCP 厂商驱动程序。
硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率 50bps～6Mbps。
可选自动识别和动态自适应在 115200bps 及以下的常用通讯波特率。
串口支持 5、6、7 或者 8 个数据位，支持奇校验、偶校验、空白、标志以及无校验。
支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
支持 CTS 和 RTS 硬件自动流控。
支持半双工，提供正在发送状态 TNOW 支持 RS485 切换。
通过外加电平转换器件，支持 RS232 接口。
USB 端支持 5V 电源电压和 3.3V 电源电压。
串口 I/O 独立供电，支持 5V、3.3V、2.5V、1.8V 电源电压。
内置上电复位，内置时钟，无需外部晶振。
CH343P 内置 EEPROM，可配置芯片 VID、PID、最大电流值、厂商和产品信息字符串等参数。
芯片内置 Unique ID(USB Serial Number)。
提供 SOP16 和 ESSOP10 及 QFN16 无铅封装，兼容 RoHS。

引脚定义

CH340

概述

CH340 是一个 USB 总线的转接芯片，实现 USB 转串口、USB 转 IrDA 红外或者 USB 转打印口。
在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到 USB 总线。

特点

● 全速 USB 设备接口，兼容 USB V2.0，外围元器件只需要晶体和电容。
● 仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
● 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
● 硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。
● 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
● 通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。
● 支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。
● 软件兼容 CH341，可以直接使用 CH341 的驱动程序。
● 支持 5V 电源电压和 3.3V 电源电压。
● 提供 SSOP-20 和 SOP-16 无铅封装，兼容 RoHS。
————————————————

封装

3——蜂鸣器

概述

蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“ZZG”、“LB”、“JD”等）表示。

类型

按其驱动方式的原理分，可分为：有源蜂鸣器（内含驱动线路，也叫自激式蜂鸣器）和无源蜂鸣器（外部驱动，也叫他激式蜂鸣器）；

注意：这里的“源”不是指电源，而是指震荡源。也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫；而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K-5K的方波去驱动它。有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。

有源蜂鸣器的优点是：程序控制方便。

无源蜂鸣器的优点是：
便宜
声音频率可控，可以做出“多来米发索拉西”的效果
在一些特例中，可以和LED复用一个控制口

a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。
如将两种蜂鸣器的引脚都朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。

驱动电路

第一种

第二种

同样的无源蜂鸣器，第二种成本更低。/

原文链接

https://blog.csdn.net/qq_36347513/article/details/121474727

https://blog.csdn.net/chenhuanqiangnihao/article/details/113617893?fromshare=blogdetail&sharetype=blogdetail&sharerId=113617893&sharerefer=PC&sharesource=qq_45812950&sharefrom=from_link

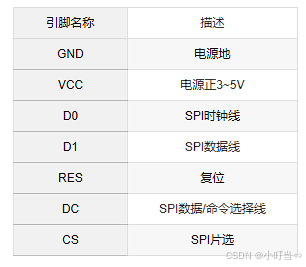

4——OLED显示屏（7针）

原文链接：https://blog.csdn.net/qq_44016222/article/details/142374526?fromshare=blogdetail&sharetype=blogdetail&sharerId=142374526&sharerefer=PC&sharesource=qq_45812950&sharefrom=from_link

OLED是(OLED，即有机发光二极管），又称为有机电激光显示（Organic Electroluminescence Display， OLED）。OLED由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术

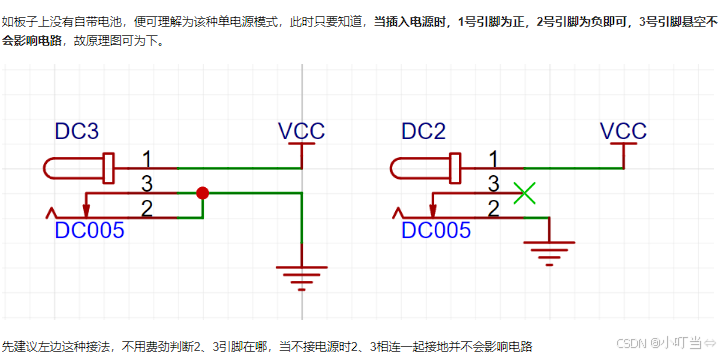

5——DC插座

6——BME280气压温湿度传感器

概述

传感器：温度、湿度、气压
供电电压：1.7-3.6V
温度范围：-40℃~+85℃，分辨率0.1℃，误差±0.5℃
湿度范围：0~100%RH，分辨率0.1%RH，误差±2%RH
气压范围：300~1100hPa，误差±1hPa
接口：

驱动电路

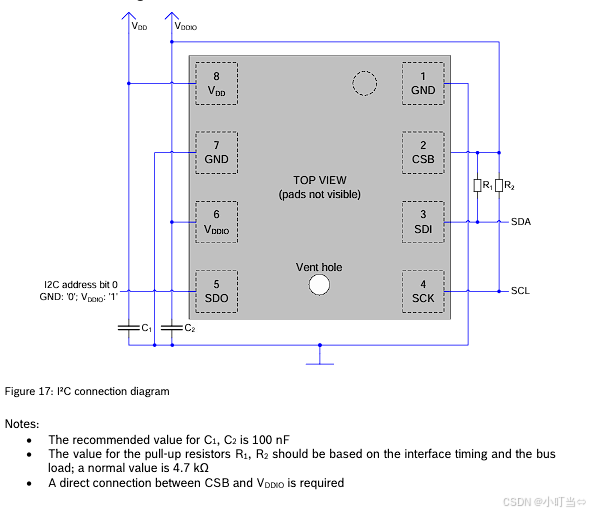

IIC驱动电路

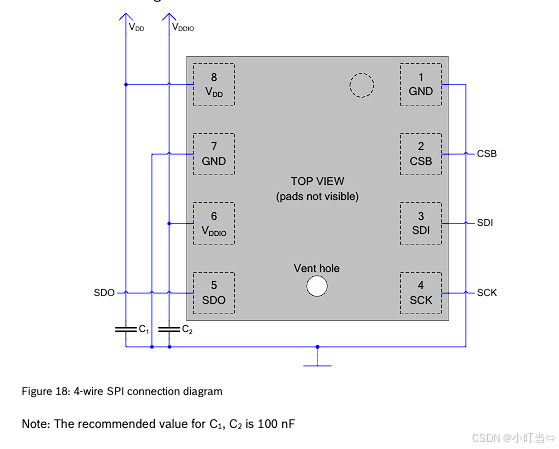

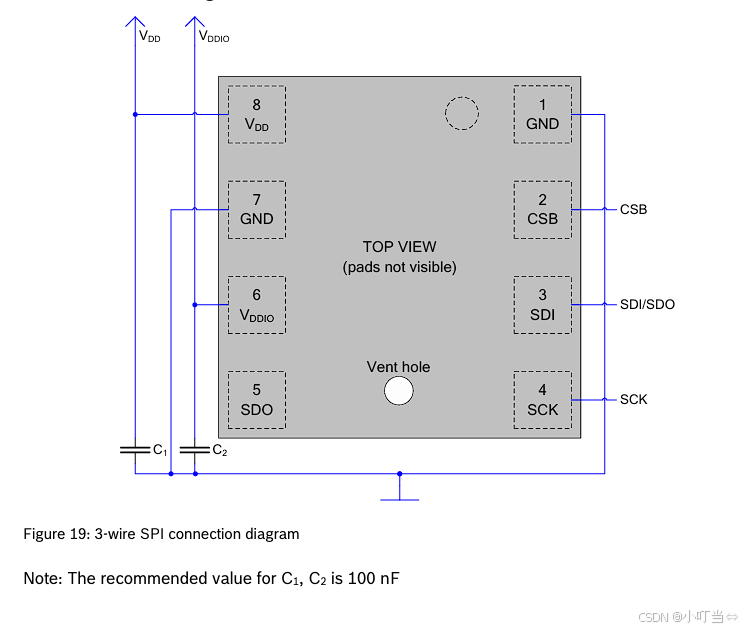

SPI驱动电路

案例

BME280 引脚功能、硬件接线方法及注意事项

BME280 是一款集成温度、湿度、气压传感器的高精度环境传感器，支持 I²C 和 SPI 两种通信方式。以下是其引脚功能、接线方法及使用注意事项。

---

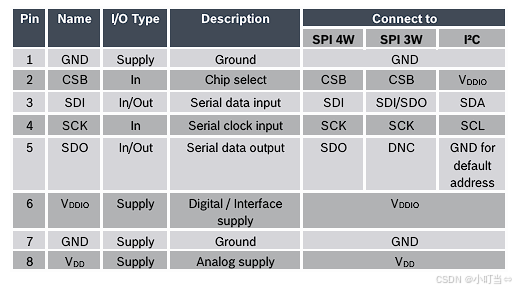

1. BME280 引脚定义（8-Pin 封装）

引脚编号	引脚名称	功能描述
1	VDD	电源输入（1.71V~3.6V，典型3.3V）
2	GND	接地
3	SCL	I²C 时钟线 / SPI 时钟（SCK）
4	SDA	I²C 数据线 / SPI 数据输入（SDI）
5	CSB	SPI 片选（低电平有效），I²C 模式下接 VDD
6	SDO	SPI 数据输出 / I²C 地址选择（接 GND=0x76，接 VDD=0x77）
7	RESET	复位引脚（低电平复位，通常接 VDD 或 MCU GPIO）
8	NC	无连接（悬空）

---

在 BME280 传感器中，SDO 引脚的主要作用是 选择 I²C 通信地址，同时它在 SPI 模式下作为数据输出（MISO）。

SDO 引脚增加下拉电阻的作用

1. 固定 I²C 地址（确保稳定选择 0x76）

   • BME280 的 I²C 地址由 SDO 引脚电平决定：
     • SDO 接 GND（或下拉） → 地址 0x76（默认）。
     • SDO 接 VDD（或上拉） → 地址 0x77（用于多设备避免冲突）。
   • 如果不加下拉电阻，SDO 引脚可能因浮空（高阻态）导致电平不确定，I²C 地址可能随机跳变，导致通信失败。
   • 增加下拉电阻（如 10kΩ） 可确保 SDO 稳定接地，固定地址为 0x76，避免意外选择 0x77。

2. 增强抗干扰能力（防止噪声误触发地址切换）

   • 在长导线或高噪声环境中，SDO 引脚可能因电磁干扰（EMI）产生短暂高电平，导致地址临时跳变到 0x77，通信异常。
   • 下拉电阻（如 4.7kΩ~10kΩ） 可吸收噪声，保持低电平稳定。

3. 兼容 PCB 设计（避免悬空引脚）

   • 在 PCB 设计中，悬空引脚（Floating Pin）易引入噪声，可能导致异常功耗或信号振荡。
   • 下拉电阻 使 SDO 引脚处于确定状态，符合良好的硬件设计实践。

---

下拉电阻的选型建议

• 典型阻值：4.7kΩ~10kΩ（兼顾稳定性和功耗）。
  • 阻值太小（如 1kΩ）会增加电流消耗，但抗干扰更强。
  • 阻值太大（如 100kΩ）可能无法有效抑制噪声。
• 计算示例：
  若 VDD=3.3V，下拉电阻 10kΩ，则电流：
  I = \frac{V_{DD}}{R} = \frac{3.3V}{10kΩ} = 0.33mA \quad （功耗可忽略）

---

对比：上拉 vs. 下拉电阻

配置方式	作用	适用场景
SDO 下拉	固定地址 0x76，抗噪声	单设备、默认地址、高噪声环境
SDO 上拉	固定地址 0x77	多设备避免地址冲突
SDO 悬空	不推荐！ 地址可能不稳定	—

---

实际电路示例

（1）I²C 模式（固定地址 0x76）

BME280                         单片机
VDD   ─────────────── 3.3V
GND   ─────────────── GND
SCL   ─────────────── SCL（加4.7kΩ上拉）
SDA   ─────────────── SDA（加4.7kΩ上拉）
CSB   ─────────────── 3.3V（禁用SPI）
SDO   ──── 10kΩ ──── GND（固定0x76）
RESET ─────────────── 3.3V（或MCU GPIO）

（2）SPI 模式（SDO 作为 MISO）

BME280                         单片机
VDD   ─────────────── 3.3V
GND   ─────────────── GND
SCK   ─────────────── SCK
SDI   ─────────────── MOSI
SDO   ─────────────── MISO（无需上下拉）
CSB   ─────────────── CS（低电平有效）
RESET ─────────────── 3.3V（或MCU GPIO）

注意：SPI 模式下 SDO 是数据输出（MISO），通常无需上下拉，除非 MCU 需要外部上拉。

---

常见问题

Q1：下拉电阻是否可以省略？

• 不推荐！若 SDO 悬空，可能导致地址不稳定（尤其在干扰环境下），通信异常。

Q2：下拉电阻影响 SPI 模式吗？

• 不影响。SPI 模式下 SDO 是输出引脚（MISO），下拉电阻会被传感器内部驱动覆盖。

Q3：如何支持多 BME280 设备？

• 将其中一个 BME280 的 SDO 上拉（地址 0x77），另一个下拉（地址 0x76），即可在同一 I²C 总线使用两个传感器。

---

总结

• SDO 下拉电阻的作用：
  • 固定 I²C 地址为 0x76（避免悬空导致地址漂移）。
  • 增强抗干扰能力（抑制噪声引起的误触发）。
• 推荐值：4.7kΩ~10kΩ 接地，兼顾稳定性和低功耗。
• SPI 模式无需关心，但 I²C 模式下必须确保 SDO 电平明确（下拉或上拉）。

正确配置 SDO 引脚可大幅提高 BME280 的通信可靠性！

2. 硬件接线方法

BME280 支持 I²C 和 SPI 两种通信方式，接线方式有所不同。

（1）I²C 模式接线（推荐）

• 适用场景：短距离通信（<1m），多设备共享总线。

• 接线方式：

  BME280	单片机（如STM32/ESP32/Arduino）
  VDD	3.3V
  GND	GND
  SCL	MCU 的 I²C SCL 引脚
  SDA	MCU 的 I²C SDA 引脚
  CSB	接 VDD（禁用 SPI，启用 I²C）
  SDO	接 GND（地址 0x76）或 VDD（地址 0x77）
  RESET	接 VDD 或 MCU GPIO（可选）

  I²C 总线必须加上拉电阻（典型 4.7kΩ）：

  VDD (3.3V)
    │
    ├─── 4.7kΩ ─── SCL
    ├─── 4.7kΩ ─── SDA
    │
  GND


（2）SPI 模式接线

• 适用场景：高速通信（>1MHz），长距离抗干扰更强。

• 接线方式：

  BME280	单片机（如STM32/ESP32/Arduino）
  VDD	3.3V
  GND	GND
  SCK	MCU 的 SPI SCK 引脚
  SDI (SDA)	MCU 的 SPI MOSI 引脚
  SDO	MCU 的 SPI MISO 引脚
  CSB	MCU 的 SPI CS 引脚（低电平有效）
  RESET	接 VDD 或 MCU GPIO（可选）

  SPI 模式下 SDO 和 CSB 必须正确连接，否则无法通信！

---

3. 注意事项

（1）电源供电

• 电压范围：1.71V~3.6V（推荐 3.3V，5V 可能损坏芯片！）。
• 电流消耗：
  • 正常模式：~3.6mA（高精度测量时）。
  • 睡眠模式：~0.1μA（低功耗应用）。
• 建议：若使用 5V 单片机（如 Arduino Uno），需加 电平转换电路 或 LDO（如AMS1117-3.3V）。

（2）I²C 地址选择

• SDO 引脚决定 I²C 地址：
  • SDO 接 GND → 0x76（默认）。
  • SDO 接 VDD → 0x77（用于多设备避免地址冲突）。
• 如果 I²C 扫描不到设备，检查 SDO 连接是否正确。

（3）SPI 模式注意事项

• CSB 必须拉低（接 MCU 的 SPI CS 引脚），否则 SPI 不工作。
• SPI 时钟速率：最高 10MHz（但建议 1MHz 以内稳定运行）。

（4）PCB 布局建议

• VDD 和 GND 加去耦电容（典型 0.1μF 陶瓷电容靠近 VDD 引脚）。
• 长距离布线时：
  • I²C 加 4.7kΩ 上拉电阻（避免信号衰减）。
  • SPI 加 33Ω 串联电阻（减少振铃效应）。

（5）软件初始化

• I²C 初始化：确保 MCU 的 I²C 时钟正确配置（如 100kHz/400kHz）。
• SPI 初始化：设置正确的 SPI 模式（通常 Mode 0 或 Mode 3）。
• 复位问题：
  • 首次上电建议延时 2ms 等待传感器稳定。
  • 若通信异常，可拉低 RESET 引脚 10ms 再释放。

---

4. 常见问题排查

问题现象	可能原因	解决方案
I²C 扫描不到设备	SDO 引脚未正确连接	检查 SDO 接 GND（0x76）或 VDD（0x77）
SPI 无响应	CSB 未拉低	确保 CSB 接 MCU 的 SPI CS 并拉低
数据异常/噪声大	电源不稳 / 无去耦电容	VDD 加 0.1μF 电容，检查接地
通信超时	上拉电阻过大 / 总线电容过高	降低上拉电阻（如 2.2kΩ），缩短线长

---

5. 总结

• I²C 模式（推荐）：接线简单，适合短距离，注意上拉电阻和地址选择。
• SPI 模式：速度更快，抗干扰强，但占用更多 IO 口。
• 关键检查点：
  1. 电源必须 ≤3.6V（5V 会烧芯片！）。
  2. I²C 必须加上拉电阻（4.7kΩ）。
  3. SPI 模式下 CSB 必须拉低。
  4. SDO 决定 I²C 地址（0x76/0x77）。

正确接线后，结合 BME280 的驱动库（如 Arduino 的 Adafruit_BME280 或 STM32 的 BME280_driver），即可读取温度、湿度、气压数据。

---
