Halcon求三点中心，三角形重心、三角形外接圆外心和内切圆内心

本文涉及几何问题，求角平分线，垂直平分线以及中线，不止可以应用于点和三角形，其他需求可选择性提取。

求角平分线：http://t.csdnimg.cn/QYZOK

求垂直平分线：http://t.csdnimg.cn/A4wWD

三角形的重心，外心，垂心，内心和旁心称之为三角形的五心。三角形的中心一般为三角形的重心，重心为三角形三边中线交点。

外心，即三角形外接圆圆心，为三角形三边垂直平分线的交点。

内心，即三角形内切圆圆心，为三角形三角的角平分线的交点。其他两心这里不展开介绍。

下面是待处理图片，求这三点的中心，三角形外接圆以及三角形内切圆。

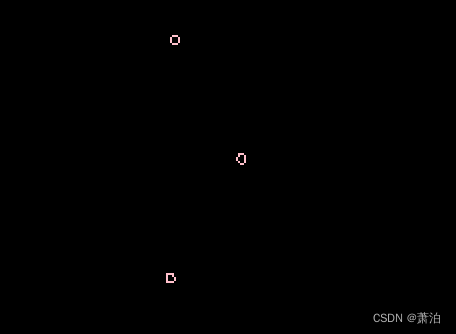

图片中是三个圆孔，先求圆心，再连接得到三角形

*1.边缘检测
edges_sub_pix (Image, Edges, 'canny', 1, 20, 40)
segment_contours_xld (Edges, ContoursSplit, 'lines_circles', 5, 4, 2)
select_shape_xld (ContoursSplit, SlectedXLD, 'circularity', 'and', 0.5, 1.0)
*拟合圆,得到各圆圆心坐标
fit_circle_contour_xld (SlectedXLD, 'algebraic', -1, 0, 0, 3, 2, Row, Column, Radius, StartPhi, EndPhi, PointOrder)
gen_circle (CircleA, Row[0], Column[0], Radius[0])
gen_circle (CircleB, Row[1], Column[1], Radius[1])
gen_circle (CircleC, Row[2], Column[2], Radius[2])
dev_set_draw ('margin')
dev_set_color ('pink')
dev_display (CircleA)
dev_display (CircleB)
dev_display (CircleC)

*绘制三角形三边,以圆心坐标定顶点
gen_region_line (RegionLines01, Row[0], Column[0], Row[1], Column[1])
gen_region_line (RegionLines02,Row[0], Column[0], Row[2], Column[2])
gen_region_line (RegionLines12, Row[1], Column[1], Row[2], Column[2])
union2 (RegionLines01, RegionLines02, RegionUnion1)
union2 (RegionLines12, RegionUnion1, RegionUnion)
gen_contour_region_xld (RegionUnion, TriangleContour, 'border')
dev_set_color ('blue')
dev_display (TriangleContour)

得到三角形如下：

因为这里需要分别对三个点和三条边做处理，可以选择创建新函数，后面直接调参使用，减少冗余步骤。

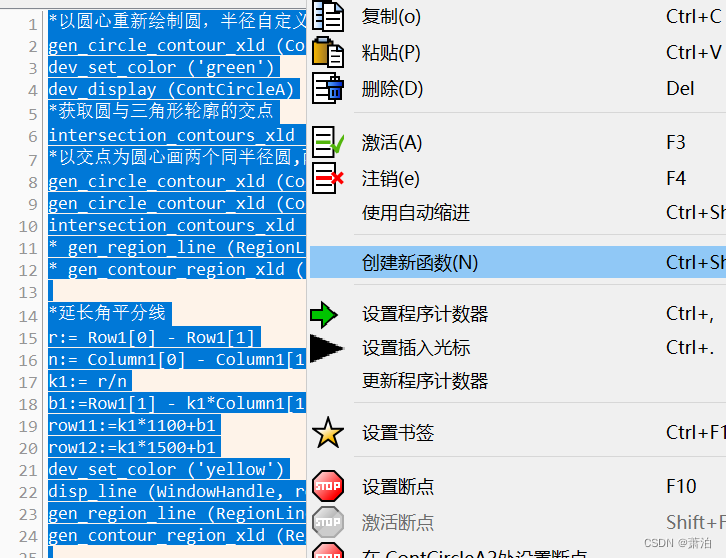

选中编辑好的函数，右键点击“创建新函数”，

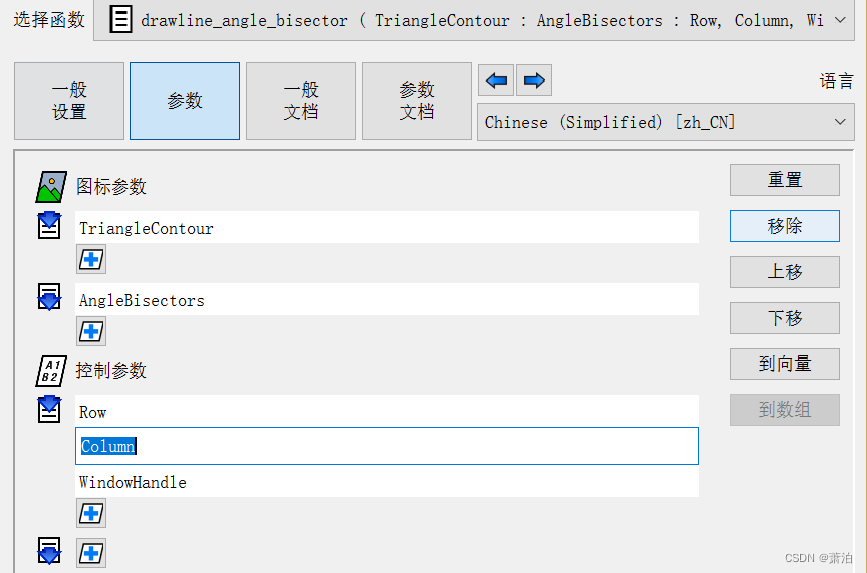

确定需要的输入参数和输出参数，函数中内部可以生成或‘消化’的参数可以移除。

上面部分是都需要做处理的，下面的根据需求选择。

1.求三角形重心

我也理解为求取三点中心，这个没有资料可以确定。可以连接三点为三角形，求其重心。

gen_contour_region_xld (RegionLines01, Contours01, 'border')
*获取直线中点
area_center_points_xld (Contours01, Area, Row01, Column01)
gen_region_line (MidLines01, Row01, Column01, Row2, Column2)
gen_contour_region_xld (MidLines01, MidContour01, 'border')
dev_set_color ('spring green')
dev_display (MidContour01)
return ()

选中以上代码，创建新函数(函数名自定义)：

drawline_midian ( RegionLines01 : MidContour01 : Row2, Column2 : )

参数依次为输入边，输出中线，输入边的对边顶点坐标。

对三角形三边都调用上面的函数求取中线，再求取交点：

*求三角形中心，即重心，三边中线交点
drawline_midian (RegionLines01, MidContour01, Row[2], Column[2])
drawline_midian (RegionLines02, MidContour02, Row[1], Column[1])
drawline_midian (RegionLines12, MidContour12, Row[0], Column[0])
*求交点
intersection_contours_xld (MidContour01, MidContour02, 'mutual', RowCentroid, ColumnCentroid, IsOverlapping3)
dev_set_color ('white')
disp_cross (WindowHandle, RowCentroid, ColumnCentroid, 20, 0)

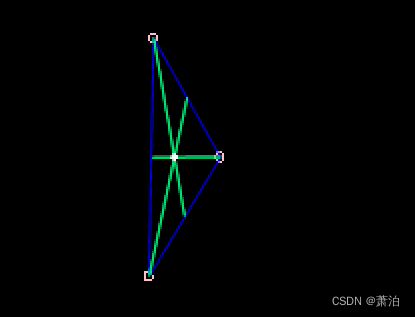

运行得到如下效果，图中白色交点为三角形中心和重心，我也理解为这三点的中心(存疑)。

2.求三角形外接圆

对以下代码部分创建新函数(函数名自定义)：

gen_contour_region_xld (RegionLines1, Contours1, 'border')
*获取直线角度
elliptic_axis_points_xld (Contours1, Ra1, Rb1, Phi1)
*获取直线中点
area_center_points_xld (Contours1, Area, Row1, Column1)
*垂线长度，可以调整数值，延长线的长度，利用角度比例关系
LineLength:=400
*起点
RowStart := Row1-cos(Phi1)*LineLength
ColStart := Column1-sin(Phi1)*LineLength
*终点
RowEnd := Row1+cos(Phi1)*LineLength
ColEnd := Column1+sin(Phi1)*LineLength
gen_region_line (MidnormalLine1, RowStart, ColStart, RowEnd, ColEnd)
gen_contour_region_xld (MidnormalLine1, MidnormalContour, 'border')
dev_set_color ('magenta')
dev_display (MidnormalContour)
return ()

drawline_midnormal ( RegionLines1 : MidnormalContour : : LineLength )

参数依次为：输入边，输出垂直平分线，垂直平分线的长度

求交点：

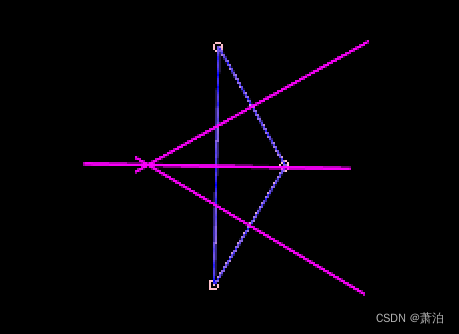

这里的交点是求取两条线的轮廓的交点，由于轮廓没有特别精细，识别出来的交点是一小块区域包含了非常相近的多组行列坐标[]。因为差别不大，本文需求不需要特别精细，这里选取了第一组行列坐标Row[0],Column[0]。

*求外接圆，求三边垂直平分线
drawline_midnormal (RegionLines01, MidnormalContour1, LineLength)
drawline_midnormal (RegionLines02, MidnormalContour2, LineLength)
drawline_midnormal (RegionLines12, MidnormalContour3, LineLength)
*求交点
intersection_contours_xld (MidnormalContour1, MidnormalContour2, 'mutual', RowCenter, ColumnCenter, IsOverlapping2)
dev_set_color ('red')
disp_cross (WindowHandle, RowCenter[0], ColumnCenter[0], 20, 0)
*计算圆心到三角形顶点距离
distance_pp (Row[0], Column[0], RowCenter[0], ColumnCenter[0], DistanceR)
*绘制外接圆
gen_circle_contour_xld (Circumcircle, RowCenter[0], ColumnCenter[0], DistanceR, 0, 6.28318, 'positive', 1)
disp_cross (WindowHandle, RowCenter, ColumnCenter, 20, 0)
dev_display (Circumcircle)

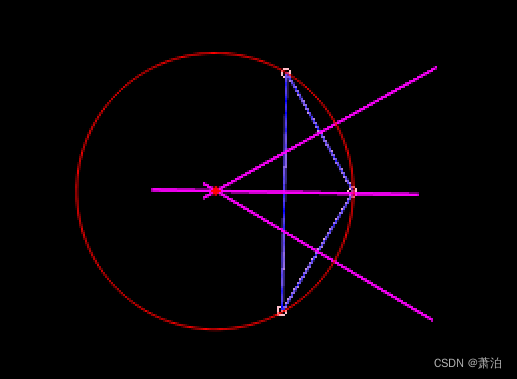

外接圆到各个顶点的半径一样，这里选取任意顶点到交点的距离作为半径画圆，效果如下：

3.求三角形内切圆

求取角平分线在代码里实现这个过程比较复杂，可以参考文章最上面的链接结合图片理解：

这里简单介绍一下：

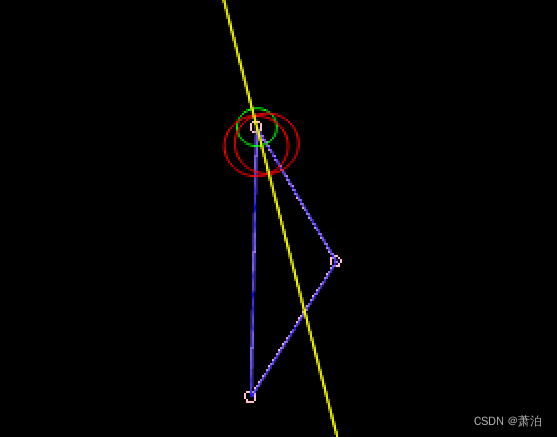

(1)分别对三个顶点重新画同半径大小的圆（可以小一点），每个顶点的圆都会与角两边有交点；

(2)得到六个交点；

(3)分别对六个交点重新画同半径大小的圆（可以大一点），每个角的方向画出来的两个圆会得到两个交点，连接两个交点即为角平分线。

(4)延长角平分线。(可以求取线性方程，或者自定义长度，2和3的代码中延长线方法不一样)

对以下代码部分创建新函数(函数名自定义)：

drawline_angle_bisector ( TriangleContour : AngleBisectors : Row, Column, WindowHandle : )

参数依次为：输入的三角形轮廓，输出的角平分线，三角形顶点的行列坐标。

*以圆心重新绘制圆，半径自定义，大圆方便观察
gen_circle_contour_xld (ContCircleA, Row, Column, 50, 0, 6.28318, 'positive', 1)
dev_set_color ('green')
dev_display (ContCircleA)
*获取圆与三角形轮廓的交点
intersection_contours_xld (TriangleContour, ContCircleA, 'all', Rowa, Columna, IsOverlapping0)
*以交点为圆心画两个同半径圆,两圆交点与三角形顶点连线角平分线
gen_circle_contour_xld (ContCircleA1, Rowa[0], Columna[0], 80, 0, 6.28318, 'positive', 1)
gen_circle_contour_xld (ContCircleA2, Rowa[1], Columna[1], 80, 0, 6.28318, 'positive', 1)
intersection_contours_xld (ContCircleA1, ContCircleA2, 'all', Row1, Column1, IsOverlapping)

*延长角平分线，求线性方程
r:= Row1[0] - Row1[1]
n:= Column1[0] - Column1[1]
k1:= r/n
b1:=Row1[1] - k1*Column1[1]
row11:=k1*1100+b1
row12:=k1*1500+b1
dev_set_color ('yellow')
disp_line (WindowHandle, row11, 1100, row12, 1500)
gen_region_line (RegionLines, row11, 1100, row12, 1500)
gen_contour_region_xld (RegionLines, AngleBisectors, 'border')
return ()

求取交点，并求交点到三角形三边的最短距离作半径画圆：

*求内切圆，找角平分线并延长
drawline_angle_bisector (TriangleContour, AngleBisectorsA, Row[0], Column[0], WindowHandle)
drawline_angle_bisector (TriangleContour, AngleBisectorsB, Row[1], Column[1], WindowHandle)
drawline_angle_bisector (TriangleContour, AngleBisectorsC, Row[2], Column[2], WindowHandle)
*求圆心，intersection_lines用直线坐标求，intersection_contours_xld用轮廓求
intersection_contours_xld (AngleBisectorsA, AngleBisectorsB, 'mutual', CenterRow, CenterColumn, IsOverlapping1)
*求圆心到三角形边的最短距离
distance_pc (TriangleContour, CenterRow, CenterColumn, DistanceMin, DistanceMax)
gen_circle_contour_xld (CenterCircle, CenterRow, CenterColumn, DistanceMin, 0, 6.28318, 'positive', 1)
dev_set_color ('violet red')
disp_cross (WindowHandle, CenterRow, CenterColumn, 20, 0)
dev_display (CenterCircle)

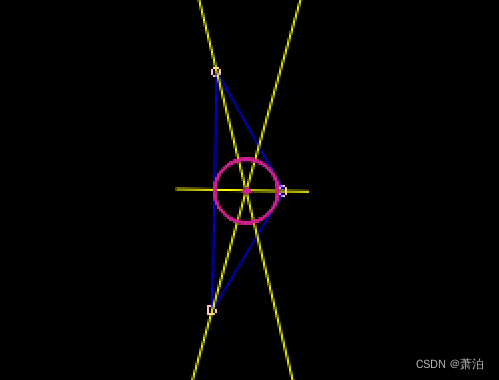

效果如下：

再整理一下延长线的方法吧.

4.延长直线

已得到所需要延长的直线上的两个以上点，Row[ ],Column[ ]为直线上的坐标数组。

（1）求线性方程

任意选取两个点的坐标求线性方程y=ax+b。

*根据直线上坐标求取斜率r和截距n,得到线性关系
r:= Row[0] - Row[1]
n:= Column[0] - Column[1]
k1:= r/n
b1:=Row[1] - k1*Column[1]
*定义起始坐标和结束坐标
colstart:=1100
colend:=1500
rowstart:=k1*colstart+b1
rowend:=k1*colend+b1
dev_set_color ('yellow')
disp_line (WindowHandle, rowstart, colstart, rowend, colend)
gen_region_line (RegionLines, rowstart, colstart, rowend, colend)
gen_contour_region_xld (RegionLines, AngleBisectors, 'border')

(2)利用直线角度比例,比例关系自己可以画图理解

gen_region_line (RegionLines1, Row[0], Column[0], Row[1], Column[1])
gen_contour_region_xld (RegionLines1, Contours1, 'border')
*获取直线角度
elliptic_axis_points_xld (Contours1, Ra1, Rb1, Phi1)
*选取一个直线上的点，设置两个方向上延长的直线长度(若设置为一样的，下面可以只设置一个参数)
LineLengthLeft:=300
LineLengthRight:=600
*起点
RowStart := Row[0]-sin(Phi1)*LineLengthLeft
ColStart := Column[0]-cos(Phi1)*LineLengthLeft
*终点
RowEnd := Row[0]+sin(Phi1)*LineLengthRight
ColEnd := Column[0]+cos(Phi1)*LineLengthRight
gen_region_line (MidnormalLine1, RowStart, ColStart, RowEnd, ColEnd)
gen_contour_region_xld (MidnormalLine1, MidnormalContour, 'border')

OKOK，下班，又困又饿。
