ANSYS apdl命令流瞬态热分析案例3--------钢球的淬火过程

命令

/filname,ball_thermal
/prep7
et,1,plane55
keyopt,1,1,0	!设置关键点选项
keyopt,1,3,1
keyopt,1,4,0
keyopt,1,8,0
keyopt,1,9,0
!=====设置材料参数==========
mptemp,1,0
mpdata,ex,1,,2.2e11
mpdata,prxy,1,,0.28
mpdata,dens,1,,7800
mpdata,alpx,1,,1.3e-6
mpdata,kxx,1,,70
mpdata,c,1,,488
uimp,1,reft,,,0
!========建立模型==============
pcirc,0.1,,,90
lesize,all,,,20
amesh,all
!=========求解================
/solu
antype,4		!选择瞬态分析
time,60
autots,off
deltim,0.4,
outres,all,all
tunif,500		!对所有节点施加一个均布温度
lsel,s,,,1
nsll,s,1
sf,all,conv,650,0	!对曲线上的节点施加对流条件
allsel,all
save
solve
finish
/post26
numvar,200
nsol,2,22,temp    !将中心点的温度定义为一个变量，变量名为2
plvar,2
finish
/post1
plnsol,temp
antime,10,0.5,,1,0,0,0	!生成动画
finish

结果

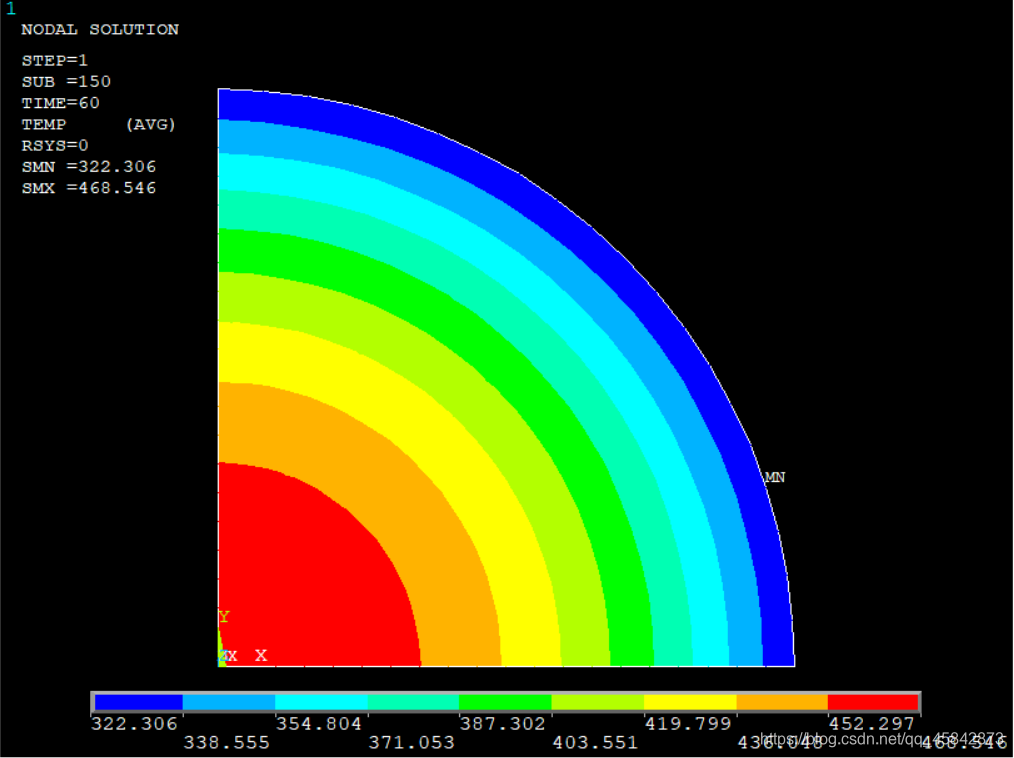

1、60秒冷却后温度分布图

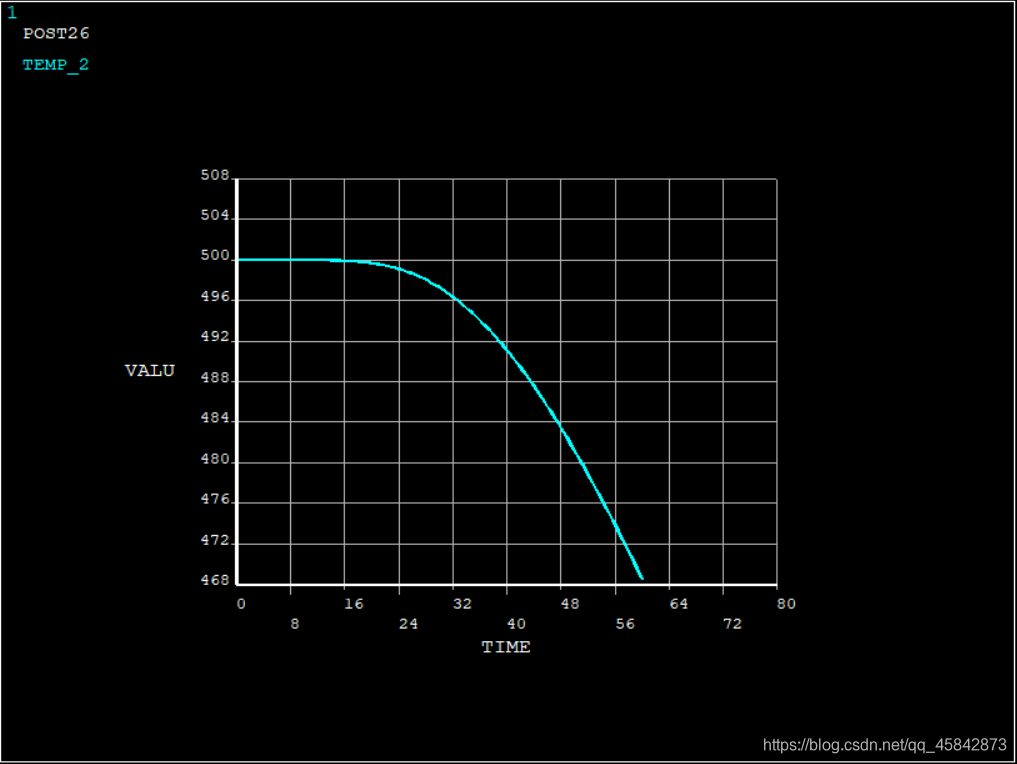

2、中心点温度变化
