ansys apdl建模案例2-----------齿轮

标准直齿圆柱轮建模

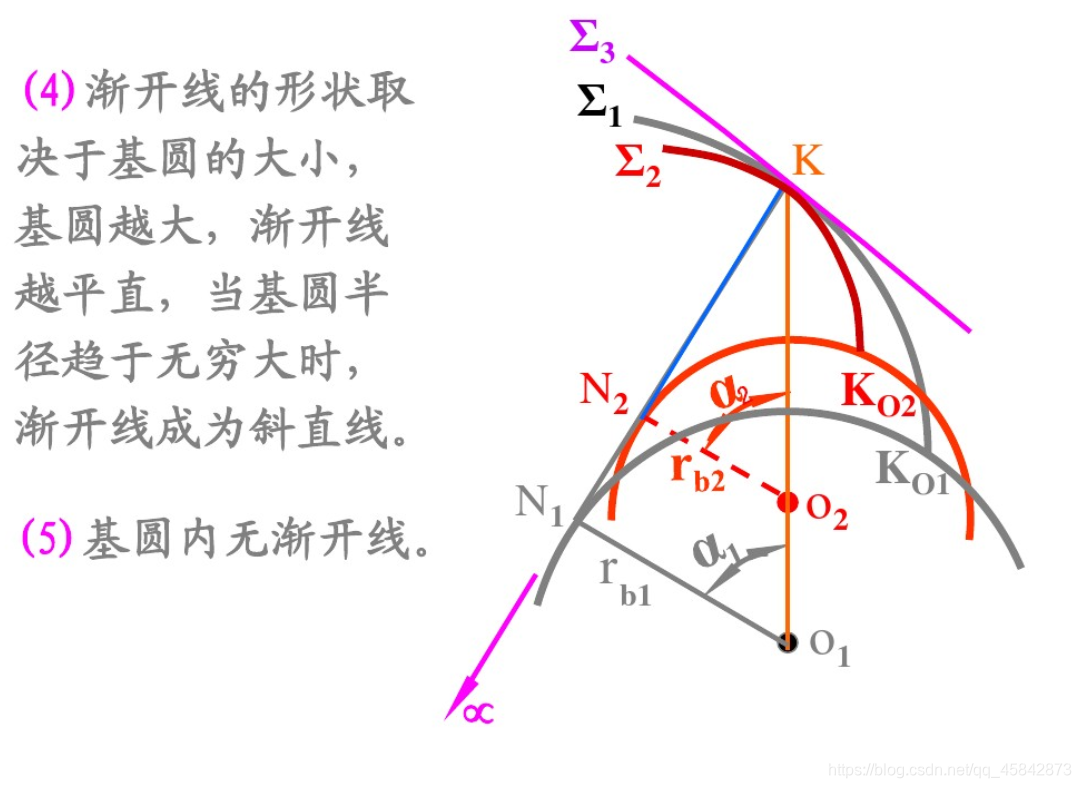

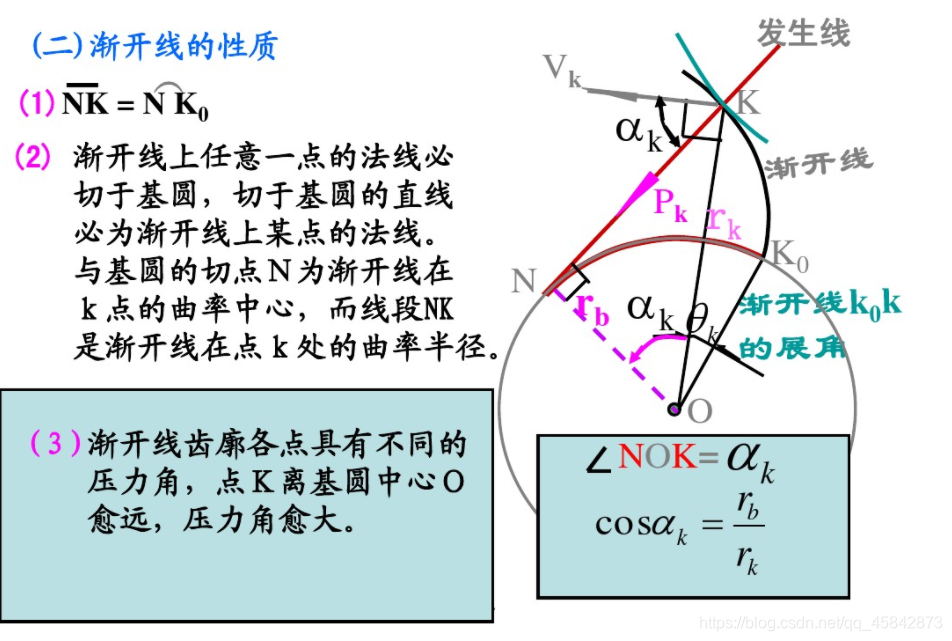

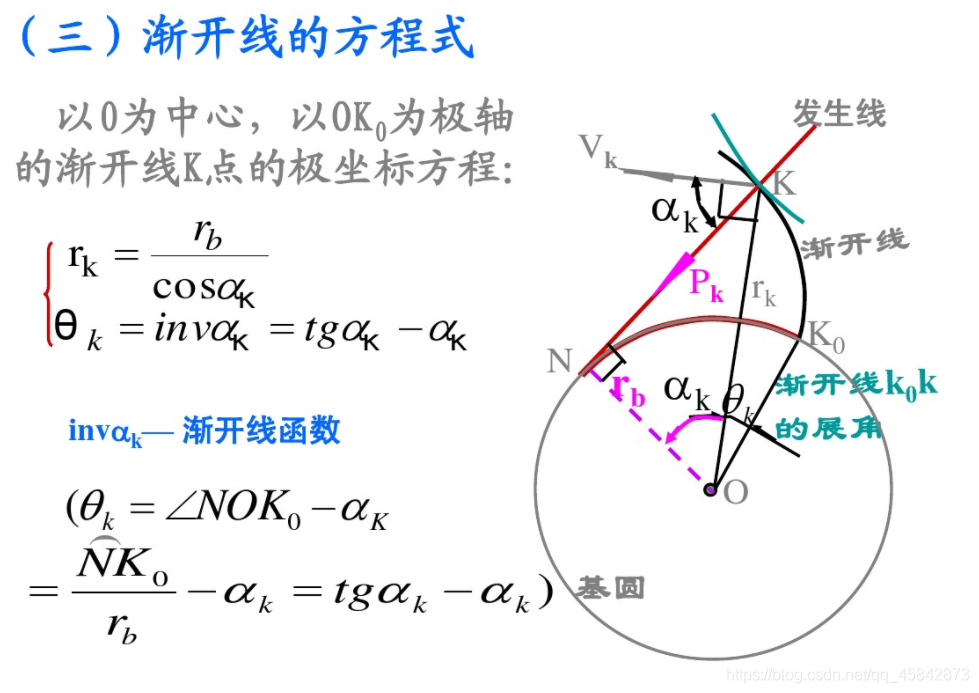

1.渐开线基础

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

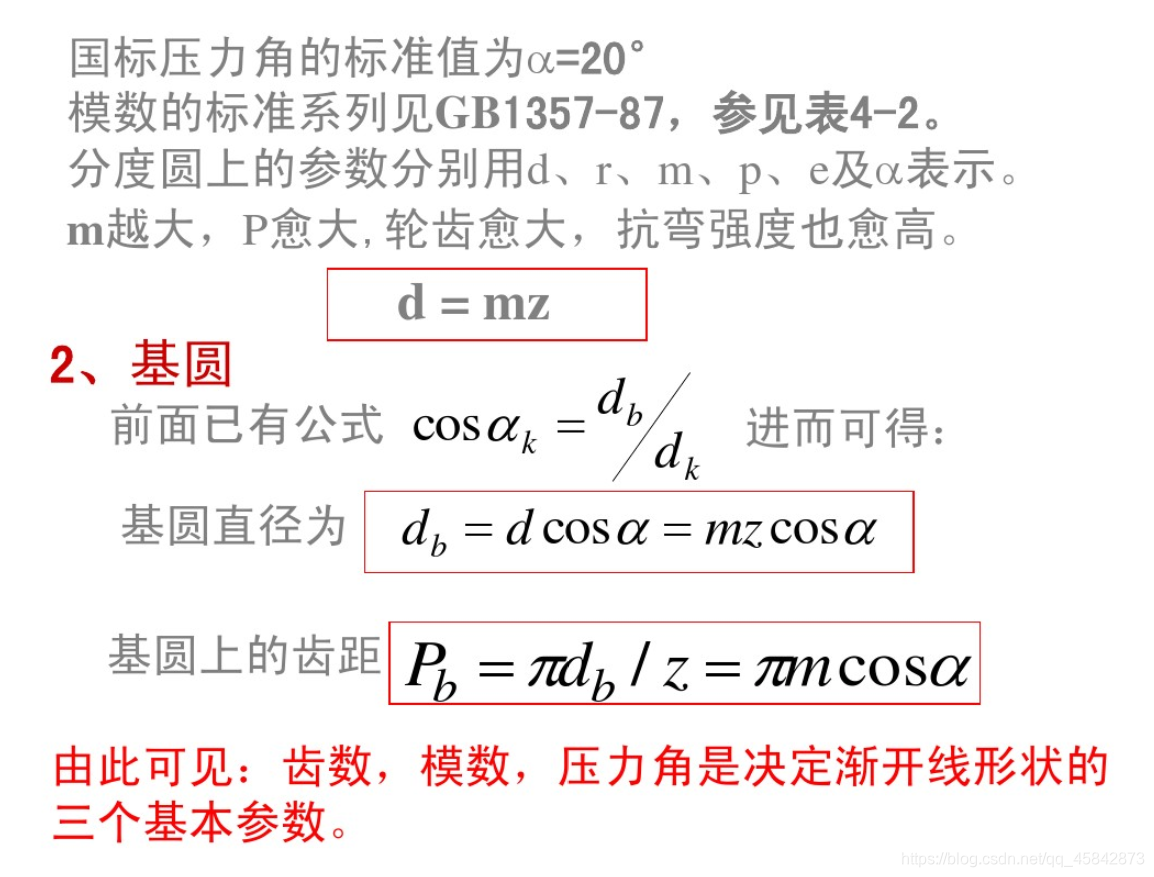

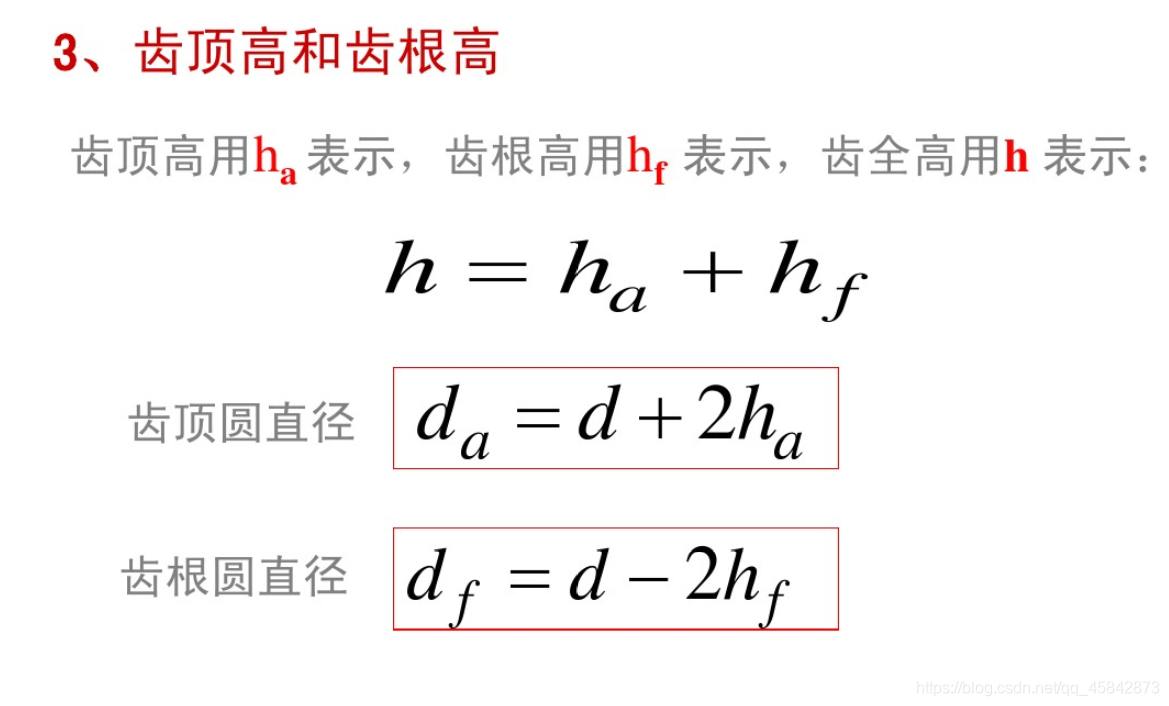

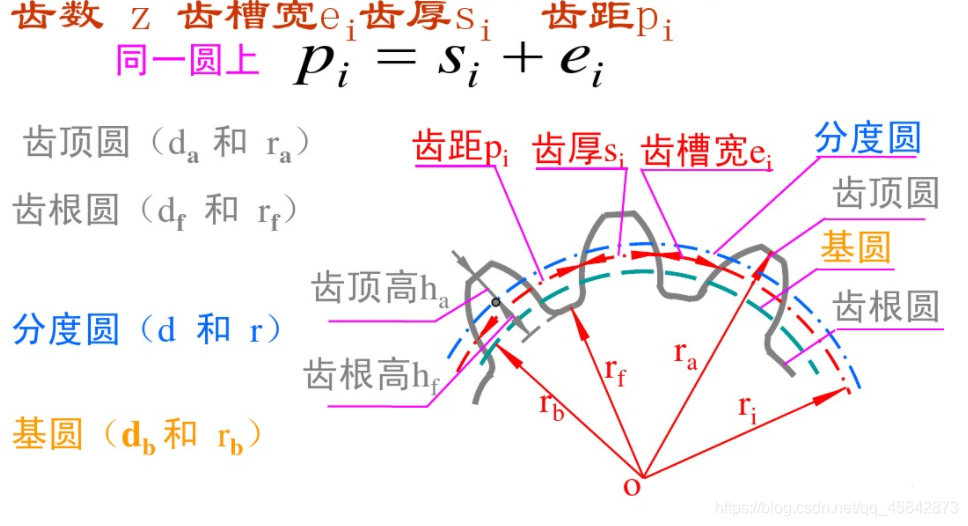

(一)基本参数关系:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
可惜需要会员了:齿轮参数原文地址
不过不要紧,上面的内容是我精心挑出来的,对于建模也足够了,而且网上关于齿轮的资料也多的是。

2.完整命令

/clear,start
rm1 = 40		!齿轮轴孔半径
b1 = 50 		!齿轮厚度
z1= 20		!齿轮齿数
m = 8		!模数
ha = 1		!齿顶高系数
c = 0.25		!顶隙系数
!========================
!齿轮建模
z = z1
ang = 360/z	!每个齿的圆心角
ang1 = ang/2	!半个齿的圆心角
r = m*z/2
rf = (z-2*ha-2*c)*m/2	!齿根圆半径
ra = (z+2*ha)*m/2		!齿顶圆半径
r1 = m*c			!齿更倒角半径
pi=3.1415926
s=pi*m/2			!分度圆的齿厚
inva=0.014904		!渐开线函数的值
*afun,deg			!设置角度计算的单位为度
rb=r*cos(20)		!计算基圆半径
*afun,rad			!设置角度计算单位为弧度

n=12
*dim,x,,n			!定义两个数组用来存放生成的点
*dim,y,,n

*if,rf,gt,rb,then		!如果齿根圆大于基圆,计算齿根圆上的压力角
	af=acos(rb/rf)	!齿根圆上的压力角
	invaf=tan(af)-af
	phi=s/r-2*(invaf-inva)	!计算齿根圆齿厚对应的圆心角
	x(1)=rf*cos(phi/2)		!计算齿根圆的坐标值
	y(1)=rf*sin(phi/2)
	detar=(ra-rf)/(n-1)
	*do,i,1,n-1	!进行循环计算任意圆上的坐标
		ri=rf+i*detar
		j=i+1
		ai=acos(rb/ri)	!计算任意圆上的压力角
		invai = tan(ai)-ai
		phi = s/r-2*(invai-inva)	!计算齿根圆齿厚对应的圆心角
		x(j)=rf*cos(phi/2)	!任意圆对应曲线的x坐标值
		y(j)=rf*sin(phi/2)	!任意圆对应曲线的y坐标值
	*enddo
*else			!齿根圆小于基圆的情况,取af=0
	phi=s/r+2*inva	!计算齿根圆齿厚对应的圆心角
	x(1)=rf*cos(phi/2)	!计算齿根圆的坐标值
	y(1)=rf*sin(phi/2)
	x(2)=rb*cos(phi/2)	!计算基圆圆的坐标值
	y(2)=rb*sin(phi/2)
	detar = (ra-rb)/(n-2)
	*do,i,1,n-2	!进行循环计算任意圆上的坐标
	ri=rb+i*detar
	j=i+2
	ai=acos(rb/ri)	!计算任意圆上的压力角
	invai = tan(ai)-ai
	phi = s/r-2*(invai-inva)	!任意圆对应齿厚的圆心角
	x(j)=ri*cos(phi/2)	!任意圆对应曲线的x坐标值
	y(j) = ri*sin(phi/2)	!任意圆对应曲线的y坐标值
	*enddo
*endif
/prep7		!进入ansys前处理器
*do,i,1,n		!生成n=12个关键点
k,i,x(i),y(i)
*enddo
!=======================================
k,n+1,ra,0	!生成齿顶圆上的关键点
lstr,n,n+1		!直线连接近似替代齿顶圆圆弧

bsplin,n,n-1,n-2,n-3,n-4,n-5	!样条拟合生成齿廓
bsplin,n-5,n-6,n-7,n-8,n-9,n-10
bsplin,n-10,n-11
lcomb,2,3,0    	!将前面的样条曲线合并
lcomb,2,4,0
cyl4,,,rm1,0,rf,ang1  	!生成一个圆环
adele,1	!删除生成的圆环面
ldele,3	!删除一条与齿廓相连的线
lstr,2,13	!生成两条线
lstr,7,1
lcomb,3,6,0	!线相加
lfillt,7,2,r1		!对齿根进行倒角
lang,3,16,90	!由倒角半径上的一点生成一条垂线
kl,4,0.1		!在线上按比率生成一个关键点
lang,8,18,90	!由该关键点生成一条垂线
lsbl,4,11,,delete,keep	!通过生成的垂线对另一条线进行分割
al,3,1,2,9		!形成一个齿形面
al,6,7,12,11,8,9
al,13,5,10,11
!==========================================
!========镜像生成一个齿廓部分====================
csys,4		!将工作坐标系作为激活坐标系
arsym,y,all,,,,0,0	!对xz平面进行镜像操作
csys,1		!激活柱坐标系
agen,z,all,,,,ang,,,0
csys,0		!激活直角坐标系
allsel,all
vext,all,,,0,0,b1,0,0,0	!通过给定偏移量,由面生成体
vadd,all
numcmp,all	!压缩实体的编号
!=====根据需要建立键槽部分========
block,-11,11,31,45.4,0,60
*get,vmax,volu,,num,max
vsbv,1,vmax
allsel,all
vgen,,all,,,,,-b1/2,,,1	!将齿轮移至中心

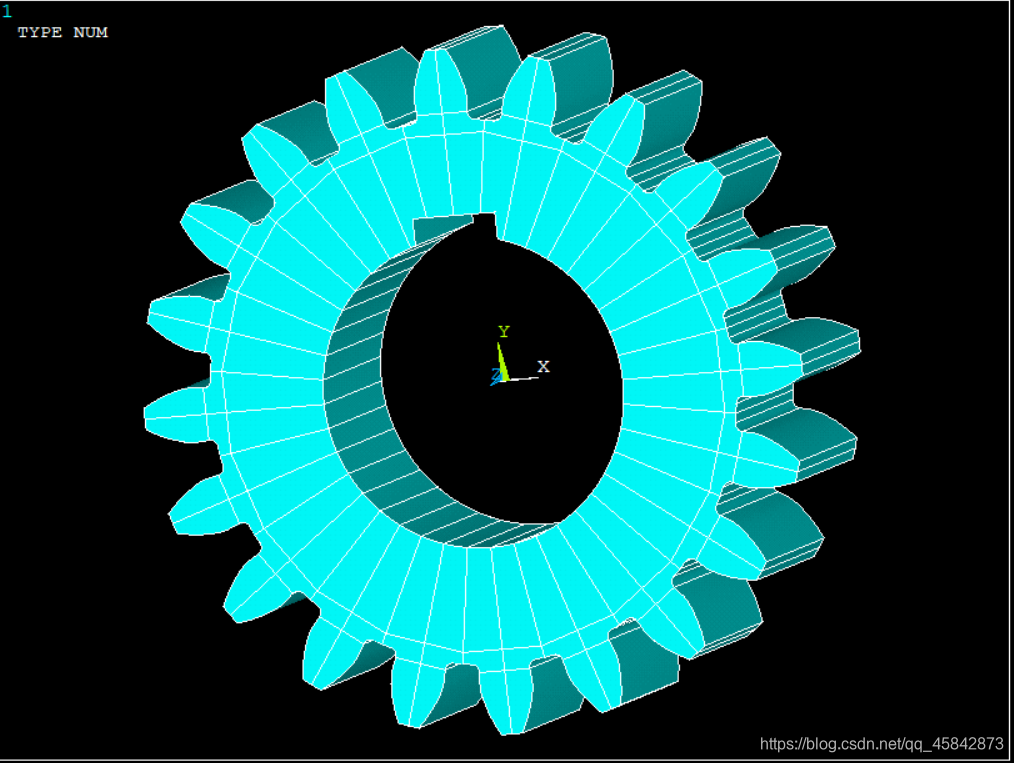

3.结果图

在这里插入图片描述
