ANSYS Workbench瞬态结构分析(1)时域分析

目录

一、什么是瞬态结构分析？

二、瞬态分析理论基础

1. 控制方程

2. 数值求解方法

三、ANSYS Workbench瞬态分析操作流程

分析实例：音叉

步骤1：创建瞬态结构分析系统

步骤2：材料定义

步骤3：几何处理与网格划分

步骤4：边界条件与载荷设置

步骤5：求解器设置

步骤6：结果后处理

四、结果分析

五、常见问题与调试技巧

问题1：计算不收敛

问题2：计算时间过长

---

一、什么是瞬态结构分析？

瞬态结构分析（Transient Structural Analysis） 是研究结构在时变载荷作用下的动态响应过程的分析方法。它关注结构随时间变化的位移、应力、应变等参数，广泛应用于冲击、碰撞、振动等场景。

典型应用场景：

• 汽车碰撞后车架的变形过程

• 机械臂急停时的应力波动

• 地震作用下建筑物的动力响应

• 锤击试验中金属零件的动态失效

---

二、瞬态分析理论基础

1. 控制方程

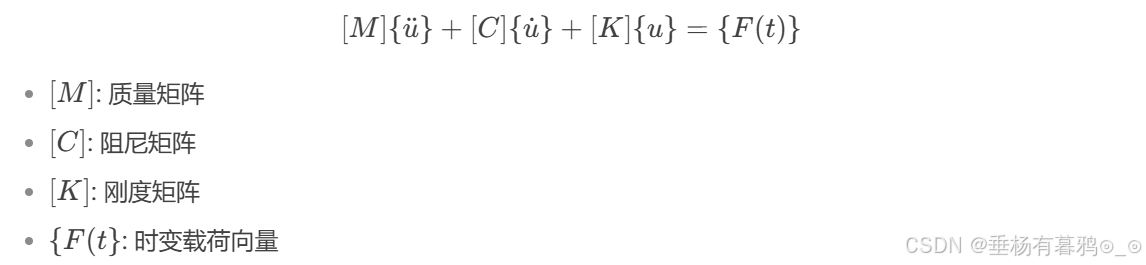

动力学基本方程：

2. 数值求解方法

方法	算法	适用场景
隐式积分法	Newmark-β、Wilson-θ	低频振动、长期仿真（步长较大）
显式积分法	中心差分法	高速冲击、接触碰撞（步长极小）

---

三、瞬态分析操作流程(时域分析)

分析实例：音叉

问题描述：

分析音叉顶部施加Y方向的载荷，载荷加载速度如下：

工况1，1秒内载荷从0增加到100N；

工况2，0.1秒内载荷从0增加到100N；

工况3，0.01秒内载荷从0增加到100N；

考察三种工况下载荷达到最大时的结构变形和应力，并对结果进行解释说明。

材料：结构钢

步骤1：创建瞬态结构分析系统

1. 打开Workbench → 拖拽Transient Structural模块至工程区

2. 连接材料库和几何模型（支持外部CAD导入）

<
