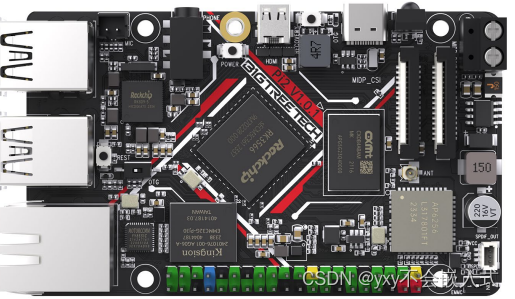

BTT Pi2 控制3D打印机

此文仅记录使用BTT pi2(上位机)、octopus pro(下位机)，TMC5160和TMC2209(电机驱动)、ADXL345(共振补偿)进行双Z轴控制现有的3D打印机前期准备操作步骤，图片一部分为借鉴，如果有疑问或错误敬请指出，共创良好资源共享。

打印机是XYZ+Z1轴进行控制，Z轴是热床移动。

1.准备6GB以上 SD卡

BTT Pi2系统镜像:Releases · bigtreetech/CB2 · GitHub选择klipper版本下载

2.烧录系统镜像到SD卡

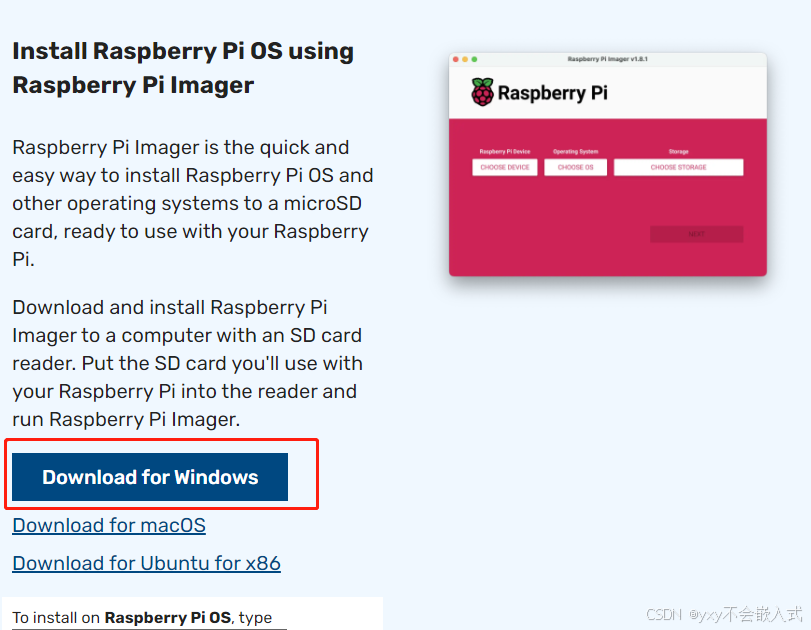

下载Raspberry Pi Imager(树莓派的镜像烧录器)

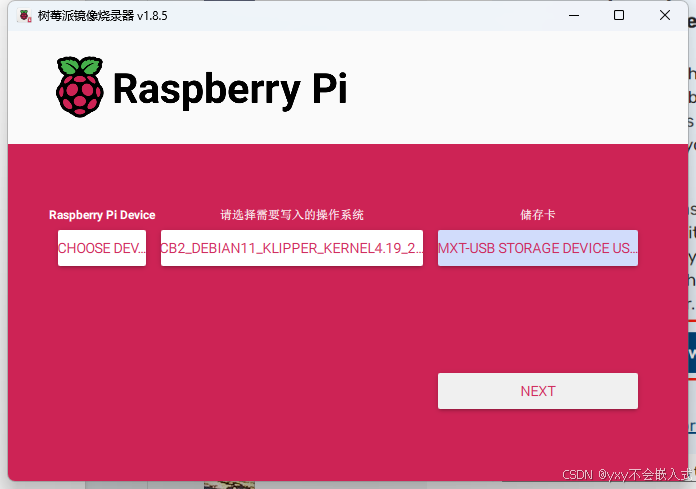

安装完成后，打开文件第一个选项不选择，第二个选项选择(最下边的)Use custom再去选择下载好的.img镜像文件，第三个选项选择需要烧录到的SD卡(烧录时会格式化SD卡)

would you like to apply OS customization settings?   选择NO

删除数据？选是

烧录过程中会自动弹出SD卡，等待烧录完成。

3.配置显示屏

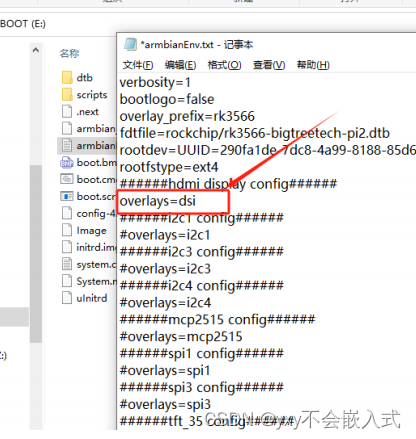

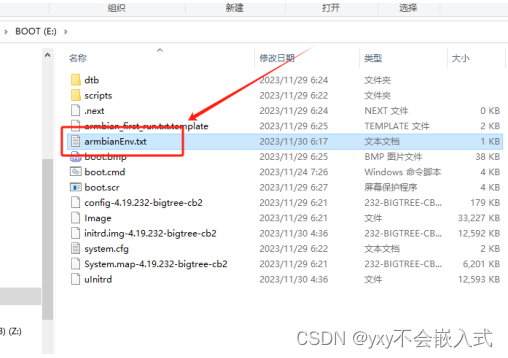

打开SD目录下的armbianEnv.txt文件

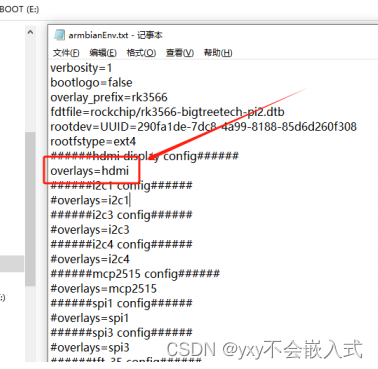

配置HDMI屏。自己用的HDMI屏

配置DSI屏

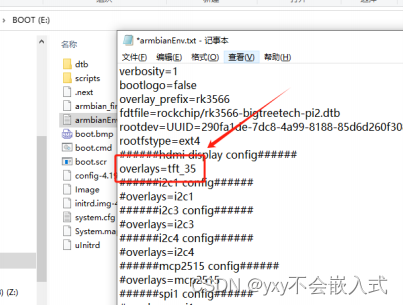

配置SPI屏

4.设置WIFI(网线跳过)

4.1SD卡设置wifi

此处设置的是默认wifi，如果有显示屏可以设置wifi的话这步可以跳过。

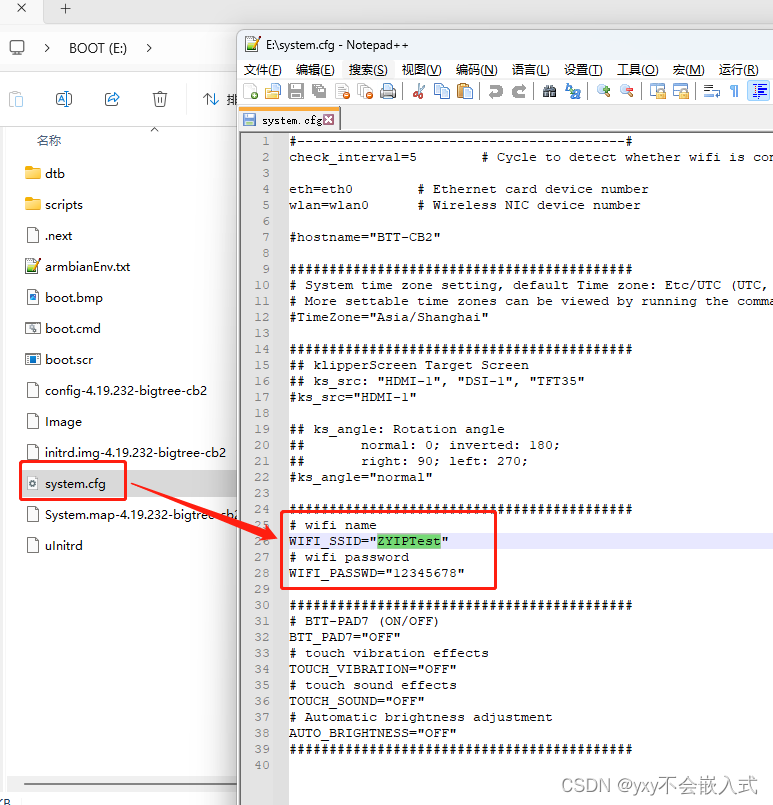

烧录完成后，打开SD卡文件夹，有一个system.cfg文件，记事本打开，找到WIFI name将双引号中的字符改为wifi名，其下pswd改为wifi密码，有触摸屏的话也可以在触摸屏上找到网络去连接wifi。

修改完后将SD卡插入PI2的SD卡槽内，USB-typc/24v供电等待系统启动(此时是以SD卡的系统启动，系统镜像并没有烧录到上位机板上，即拔卡后上位机也不能正常使用)，大概1-2分钟设备连上wifi会被分配一个ip。

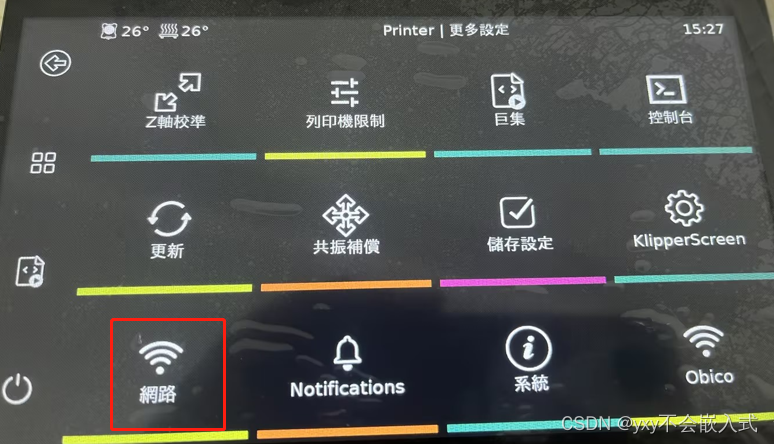

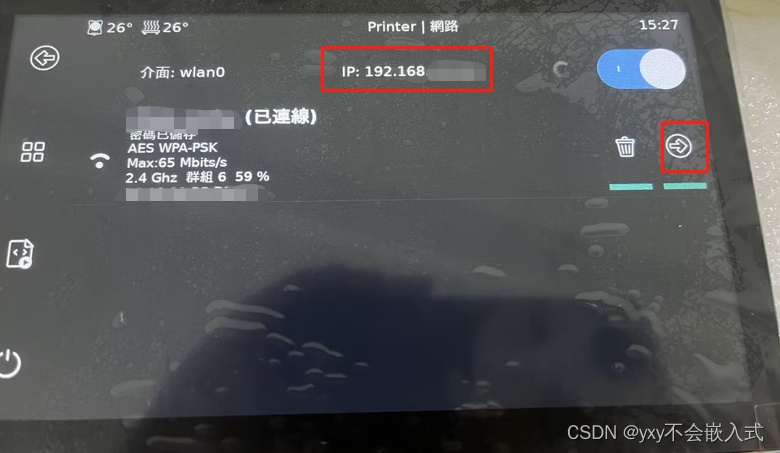

4.2 触摸屏设置wifi

我是用的是HDMI7 V1.2触摸屏。类似手机连接wifi，连接上后会自动分配一个IP。信号不好的话可以增加天线在上位机。如果上位机使用typec供电，接较多外设时可能会因供电不足反复重启，建议使用24V供电；使用触摸屏连接wifi总是很慢，还会出现连接不上/没有IP错误，多试试

5.安装SSH软件

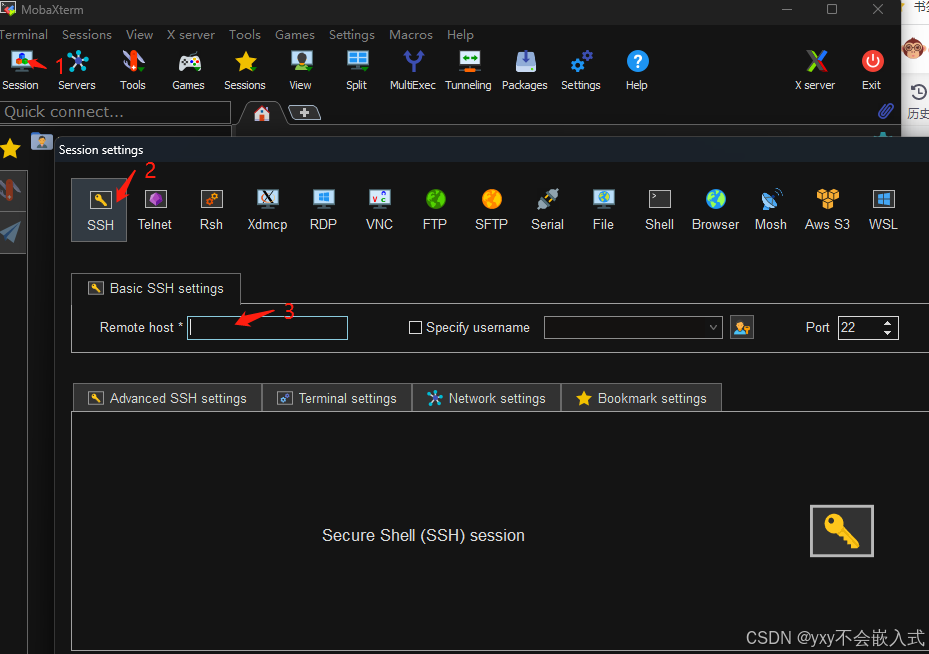

 安装SSH软件：mobaXterm：MobaXterm Xserver with SSH, telnet, RDP, VNC and X11 - Home Edition

 将上位机板连接wifi后分配的ip写入ssh的remote host中点击ok，使用ssh时PC需要和上位机板处在同一个wifi环境下。

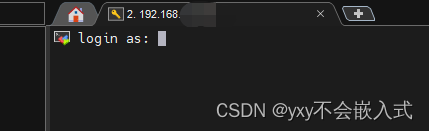

需要登陆的界面，账号密码都会提供，输入密码时不会显示字符

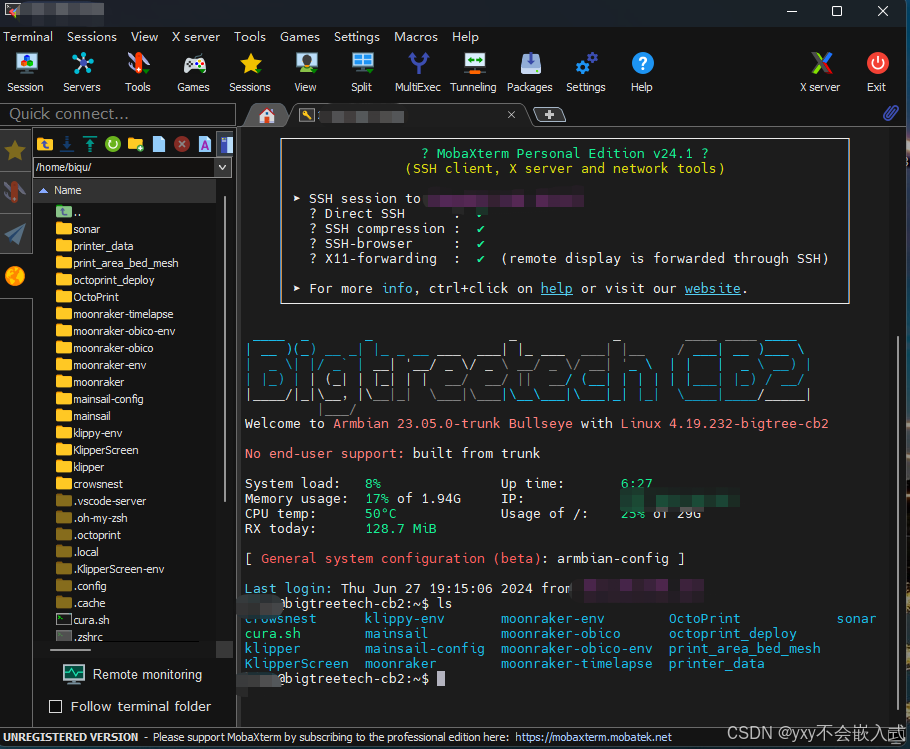

登录进去后的界面如下

6.以EMMC启动系统

上位机插入SD卡后，将SD卡的系统烧录到其EMMC中。

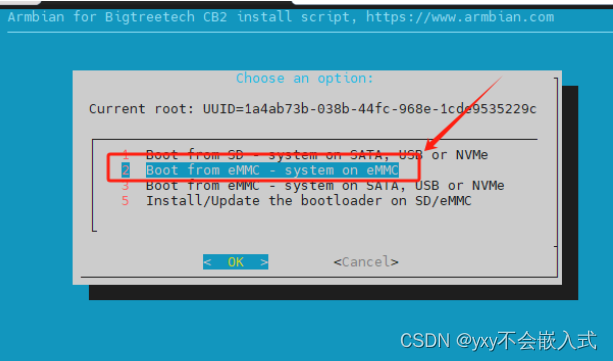

在SSH中输入nand-sata-install命令，出现的界面后选择2。

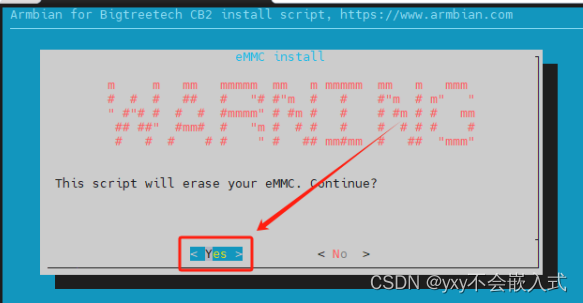

回车后出现界面，选择yes

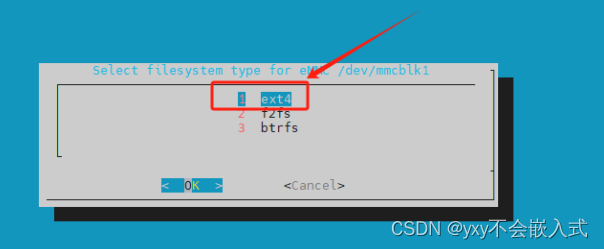

出现如下界面，选择1，并ok

等待烧录完成即可。

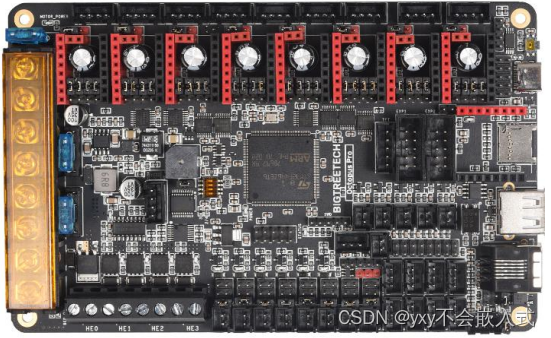

7.配置下位机主板

在SSH的命令行里输出cd klipper     回车

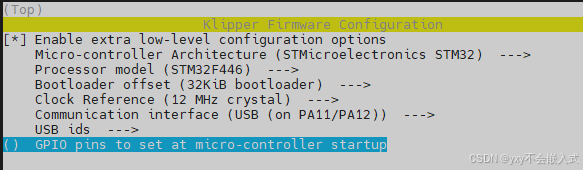

make menuconfig  回车  ，进入可视化的菜单界面，这些选项是配置下位机IO晶振等参数的！！

勾选第一个会显示下边的选项，根据商家提供的数据选择(我这里是乱选的)，设置完成后按esc，y保存

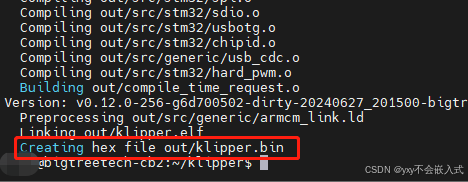

在klipper目录下输入make 回车进行编译，最后会提醒生成了个bin文件。

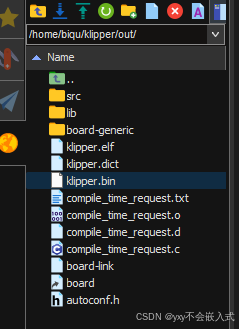

找到这个bin文件右键download到桌面上，移到SD卡中，改名为firmware.bin。

7.更新下位机固件

将只含有firmware.bin文件的SD卡插入下位机主板的SD卡槽，单击reset键，固件会自动更新，大概等半分钟左右，拔出SD卡，查看文件是否变成FIRMWARE.CUR，若是则表示烧录固件完成。

在SSH命令行输入，ls(空格)/dev/serial/by-id，查询到的设备号复制下来之后要用

8.配置klipper

 到网页下载开发板对应的generic_xxx.cfgBIGTREETECH-OCTOPUS-V1.0/Firmware/Klipper at master · bigtreetech/BIGTREETECH-OCTOPUS-V1.0 · GitHub

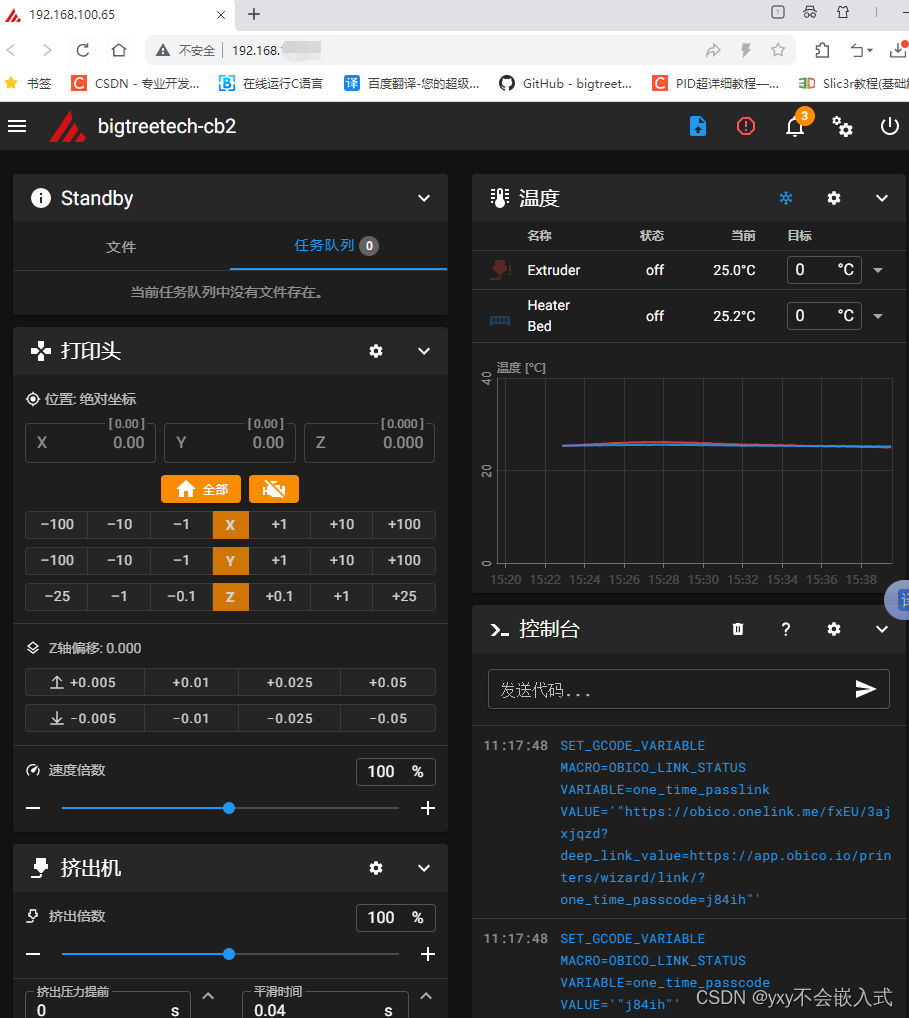

打开浏览器，网址输入上位机的ip地址，自动打开网页版上位机mainsail。

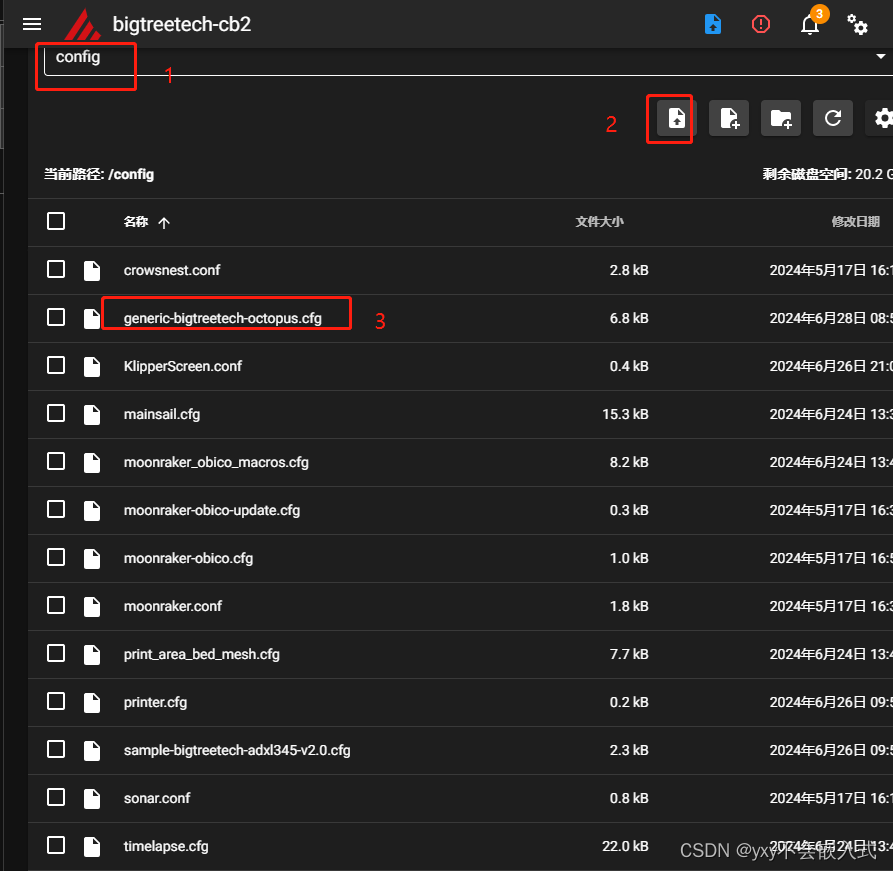

点击左上角三个横线点机器选项，上传下载的generic_xxx.cfg文件

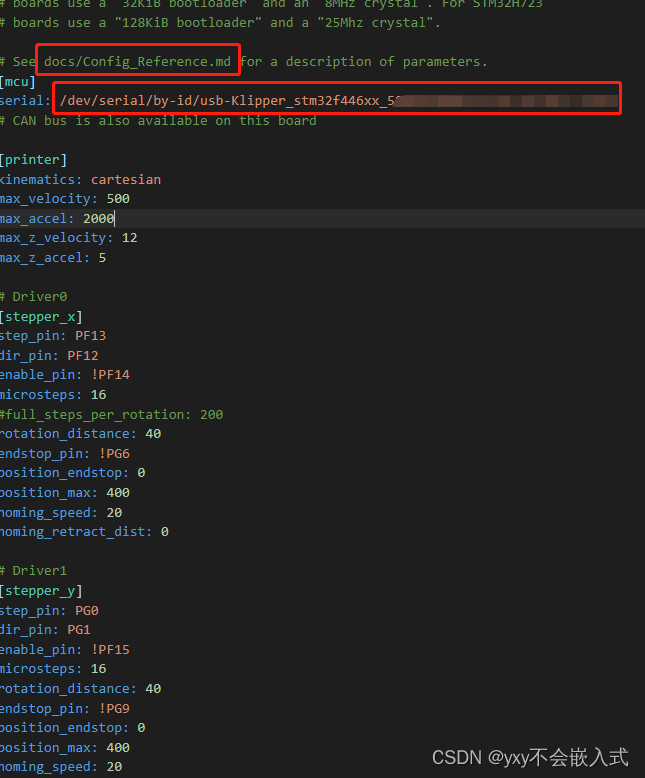

需要修改引脚或者增加电机驱动可在generic_xxx.cfg文件中修改，可以参考概述 - Klipper 文档中的配置参考或者根据docs目录下的CONFIG_Reference.md可查看到配置所有参数，根据需要选用配置参数，在[mcu]栏下将by-id/后的设备号改为自己的下位机主板设备号，表示控制的是该主板(后期使用多主板或者其他含有mcu芯片时可以区分，不会报错)

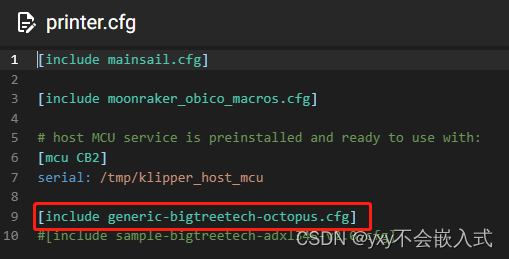

打开printer.cfg文件，最后一行增加include包含该generic_xxx.cfg文件->保存并重启，

9.驱动配置

9.1增加TMC电机驱动

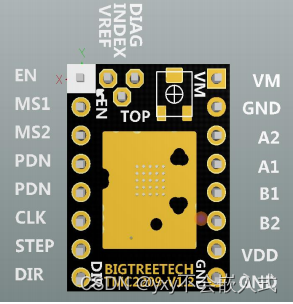

我使用的是TMC5160控制电机的X,Y,Z,Z1轴；TMC2209控制挤出机电机

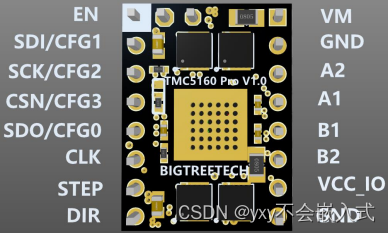

打开generic_xxx.cfg文件，编写stepper_x轴驱动，实际参数及IO口根据实际选择，XYZZ1使用的为TMC5160电机驱动，SPI通信，可以支持step/dir驱动模式，接线根据官方提供引脚接线。Y轴ZZ1轴类比配置，双Z轴时有部分参数只需要配置一次。

# Driver0
[stepper_x]
step_pin: PF13  #步进角
dir_pin: PF12    #方向角
enable_pin: !PF14    #使能角
microsteps: 16    #微分
#full_steps_per_rotation: 200
rotation_distance: 40    #步距
endstop_pin: !PG6    #限位
position_endstop: 0    #位置
position_max: 400    #位置
homing_speed: 20    #归0速度
homing_retract_dist: 0    #归0方向

[tmc5160 stepper_x]
cs_pin: PC4
spi_bus: spi1  #硬件SPI
interpolate: True
run_current: 2    #运行电流
stealthchop_threshold: 10000
#spi_software_mosi_pin: PA7
#spi_software_miso_pin: PA6
#spi_software_sclk_pin: PA5

# Driver3
[stepper_z]
#z_left
step_pin: PG4
dir_pin: PC1
enable_pin: !PA0
microsteps: 16
rotation_distance: 10
endstop_pin: !PG11
position_endstop: 0
position_min: -1
position_max: 400
homing_speed: 5
homing_retract_dist: 0

# Driver4
[stepper_z1]
#z_right
step_pin: PF9
dir_pin: PF10
enable_pin: !PG2
microsteps: 16
rotation_distance: 10
endstop_pin: !PG12

挤出机配置，使用的是step/dir控制，没有用uart控制。generic_xxx.cfg是默认使用了加热器(挤出机和热床)，未插热敏电阻会报ADC相关错误。

# Driver2_1
[extruder]
step_pin: PF11
dir_pin: PG3
enable_pin: !PG5
microsteps: 16
rotation_distance: 32
nozzle_diameter: 0.400 #喷嘴孔径
filament_diameter: 1.750  #耗材直径
#pressure_advance : 0.05  #压力提前，改善减速角溢出耗材
heater_pin: PA3 # HE1
sensor_pin:  PF5 # T1
sensor_type: EPCOS 100K B57560G104F    #热敏电阻类型
control: pid    #PID通过触摸屏选择校准
pid_Kp: 28.796
pid_Ki: 1.613
pid_Kd: 128.504
min_temp: -100    #避免未接入热敏电阻时启动klipper报警adc采集超范围
max_temp: 250
min_extrude_temp: 30

#[tmc2209 extruder]
#uart_pin: PC6
#interpolate: False
#diag_pin: PG10
#run_current: 0.8
#sense_resistor: 0.110
#stealthchop_threshold: 10000

配置完成后如果电机异响，转动不流畅等问题，请先检查线序是否正确，供电是否正确，再去检查代码配置！！

热床配置

[heater_bed]
heater_pin: PA2 #HE0
sensor_pin: PF3 # TB
# sensor_type: EPCOS 100K B57560G104F
sensor_type: ATC Semitec 104GT-2
control: pid
pid_Kp: 59.597
pid_Ki: 1.967
pid_Kd: 451.444
min_temp: -100
max_temp: 250

9.2.增加ADXL345共振补偿

同下位机固件生成和generic_xxx.cfg配置方法。usb-typec供电。

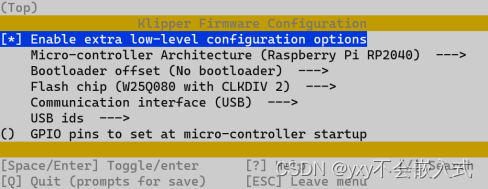

①上位机ssh：cd klipper回车进入klipper目录->make menuconfig->使用下面的固件配置->保存并退出

输入make编译固件，会生成klipper.uf2文件。输入cd ~回到根目录

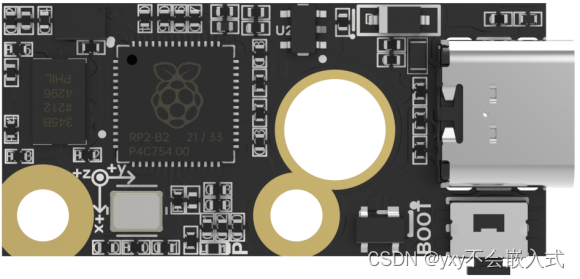

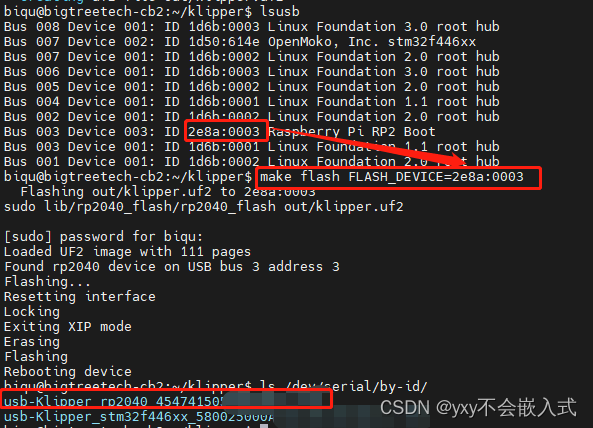

②按住ADXL345的boot按钮再供电，输入lsusb命令，可以查看到RP2 Boot一行设备信息，如果不是Boot请重复本步。保存好前边的ID号。

③输入cd klipper命令，跳转到klipper目录下，输入make flash FLASH_DEVICE=(保存的ID号)，开始使用typec线烧录固件到ADXL345中，固件烧录完成后，输入 ls  /dev/serial/by-id/查询本模块的设备号，需要保存下来

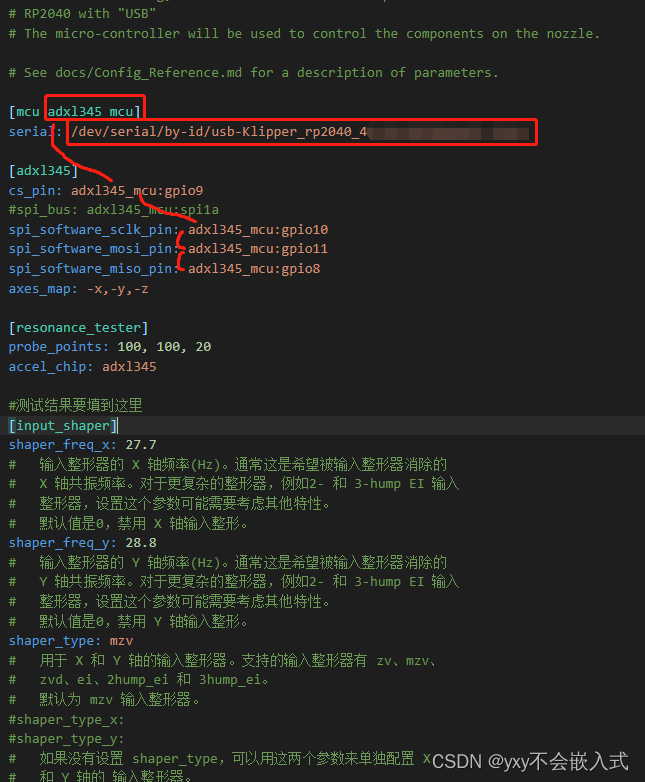

④ADXL345固件：https://github.com/bigtreetech/ADXL345下载后，打开mainsail网页版上位机，将文件上传到机器的config目录下

⑤在printer.cfg中 include该cfg文件，在cfg文件中将ID号改为获得的设备号，定义MCU名，在之后使用时带入mcu名，避免和下位机MCU冲突。保存并重启。不带MCU名可能不知道IO口对应pin会与下位机mcu冲突，会出现SPI报错。

⑥保存后在控制面板找到控制台，分别输入，对X、Y轴共振校准，测试结果写入input_shaper中复制大generic_xxx.cfg中，就可以在printer.cfg中注释掉本模块的include

SHAPER_CALIBRATE AXIS=X

SHAPER_CALIBRATE AXIS=Y

10.PID校准

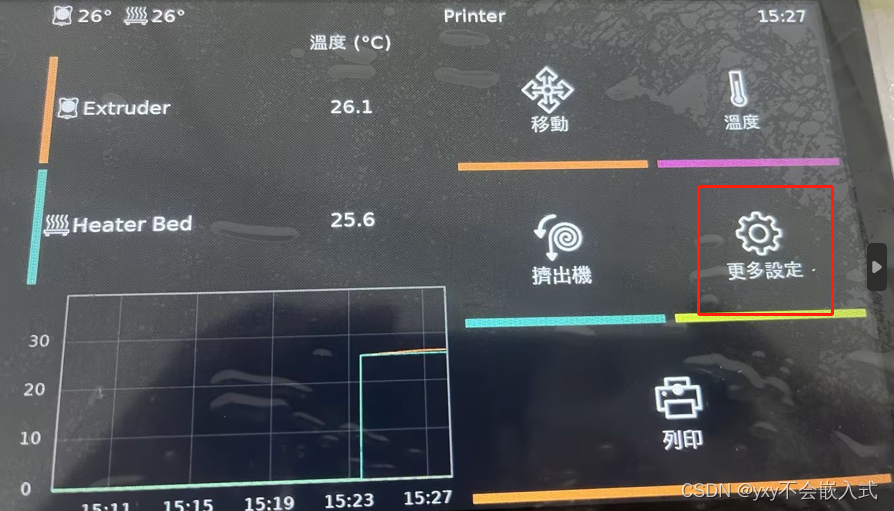

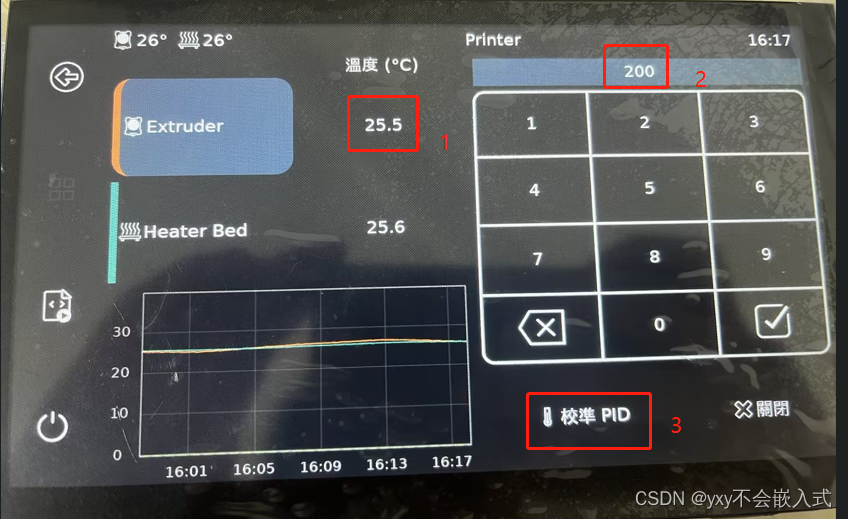

主要用在挤出机/热床加热PID。通过触摸屏设置温度界面，先输入一个温度值，校准PID才会亮，之后会自动校准。

校准完毕后会在mainsail控制台上发送建议参数，复制下来在generic_xxx.cfg中填入即可。这里的校准的是热床的pid

[heater_bed]
heater_pin: PA2 #HE0
sensor_pin: PF3 # TB
# sensor_type: EPCOS 100K B57560G104F
sensor_type: ATC Semitec 104GT-2
control: pid
pid_Kp: 53.162
pid_Ki: 1.353
pid_Kd: 522.319
min_temp: -100
max_temp: 250
